Gauchissement des pièces moulées par injection

Les pièces en plastique moulées par injection s'écartent souvent de la forme requise après la production et ne sont pas conformes au dessin original. Le gauchissement et le rétrécissement sont assez courants et occupent les fabricants d'outils et de moules lors du développement des produits. Le problème pose également un défi aux métrologues. Comment évaluer correctement le gauchissement lors de l'évaluation des pièces sans produire de chutes inutiles ?

Le moulage par injection permet de fabriquer des pièces en plastique géométriquement complexes de manière rentable en une seule étape de travail. Cependant, les pièces en plastique sont souvent déformées après la production en raison des paramètres du matériau et du processus. Les modifications des moules sont coûteuses et nécessitent souvent plusieurs boucles de correction pour approcher la forme requise de la pièce.

Modification des paramètres du processus et des matériaux

Les paramètres du moule, tels que le système de canaux, le refroidissement et l'éjection, ainsi que les paramètres de la machine, tels que la pression d'injection, la pression de maintien, les temps de maintien et de refroidissement, peuvent être utilisés pour influencer positivement l'ampleur du gauchissement et du rétrécissement. Cependant, le gauchissement ne nuit pas automatiquement à la fonction de la pièce et doit donc être considéré séparément. Le gauchissement affecte-t-il réellement la fonction et quel modification du moule est nécessaire ?

Mesurer les pièces de manière réaliste

En métrologie, les dispositifs de serrage sont utilisés pour placer la pièce en plastique rigide dans une situation d'essai mécaniquement surdéterminée pour la procédure de mesure. Le dispositif de serrage simule l'état monté de la pièce. De cette manière, le gauchissement peut être compensé pendant la mesure afin d'obtenir des résultats significatifs.

Cependant, le résultat de l'inspection lors de l'utilisation de moyens de serrage mécaniques n'est pas toujours fiable, de sorte que la même procédure de mesure peut conduire à des résultats différents (dispersion de la valeur de mesure). Mais si la pièce est mesurée sans dispositif de mesure, les dimensions sont hors tolérance ou ne peuvent pas être mesurées du tout, et la pièce en plastique est mise au rebut.

Alors que les dispositifs de serrage sont très fréquemment utilisés en métrologie sans contact, ils ne peuvent pas du tout être utilisés pour mesurer des pièces dans des systèmes de tomographie assistée par ordinateur. Les fixations métalliques gêneraient l'acquisition des données de mesure.


      Une mesure, deux résultats

    L'appli De-Warp compense le gauchissement à l'aide d'algorithmes puissants. Au lieu de points de serrage mécaniques, vous pouvez définir des points de serrage virtuels dans le logiciel. Par conséquent, vous mesurez la pièce sans serrage dans son état d'origine avant de générer des résultats de mesure à l'état contraint en quelques clics dans le logiciel. Le tout complètement sans dispositif de serrage !  Avec un seul résultat de mesure, vous obtenez plusieurs réponses en même temps : Quel est le gauchissement réel ? Le gauchissement peut-il être compensé mécaniquement lors de l'installation ou de l'assemblage ? La pièce est-elle fonctionnelle malgré le gauchissement ? De-Warp est disponible en tant qu'application gratuite pour les produits de licence des logiciels ZEISS INSPECT Optical 3D et ZEISS INSPECT X-Ray.

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

Comment fonctionne De-Warp ?

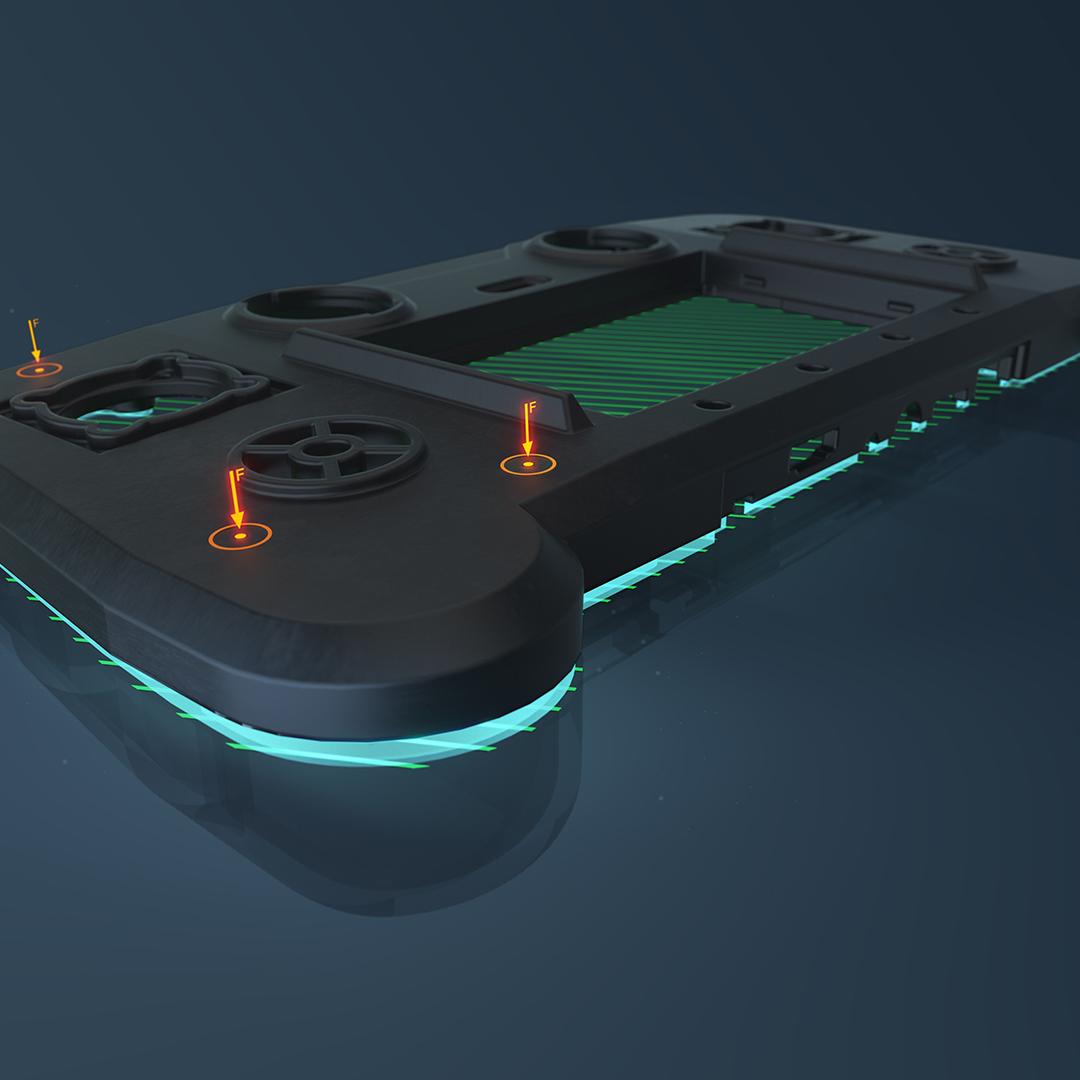

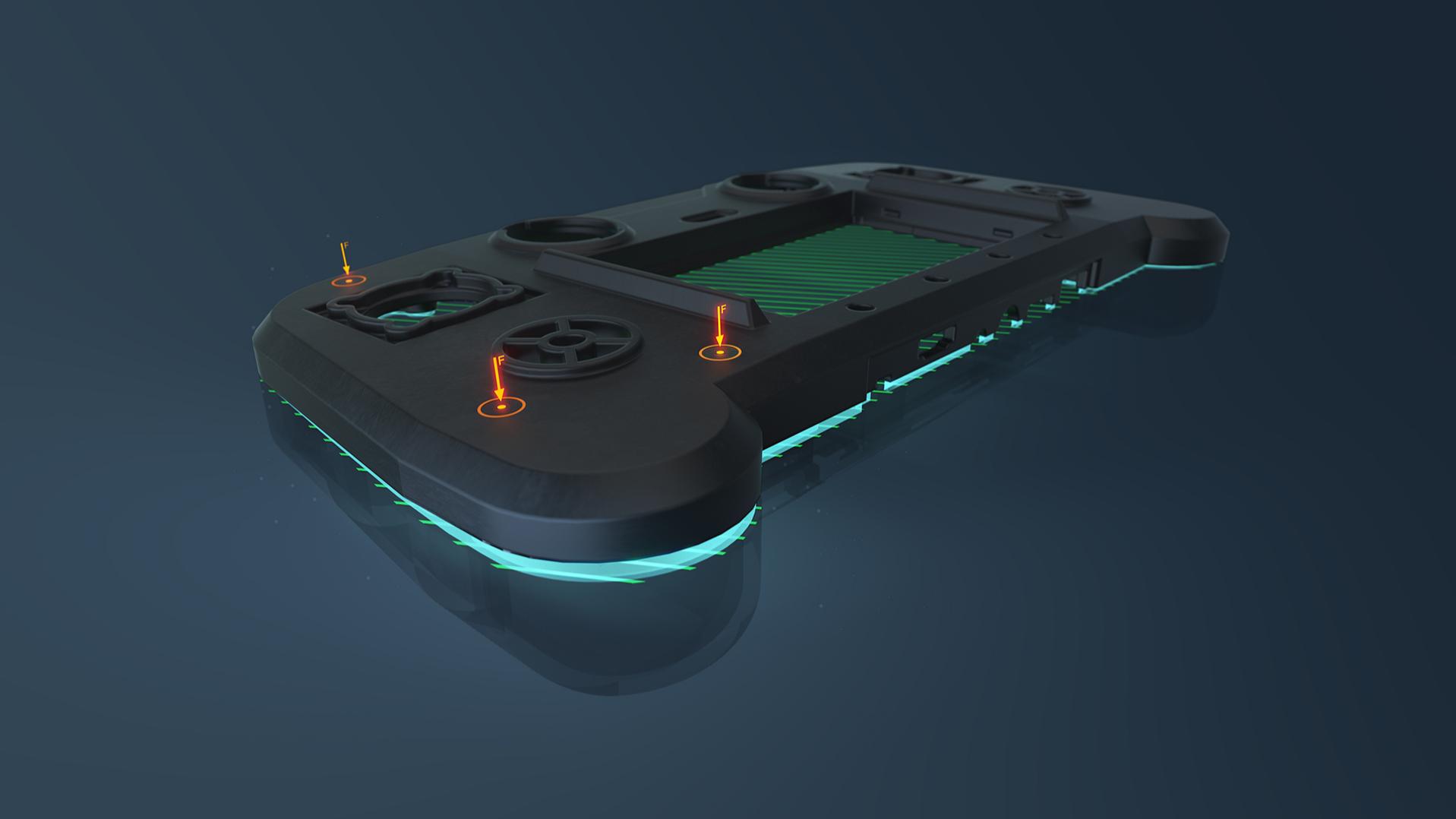

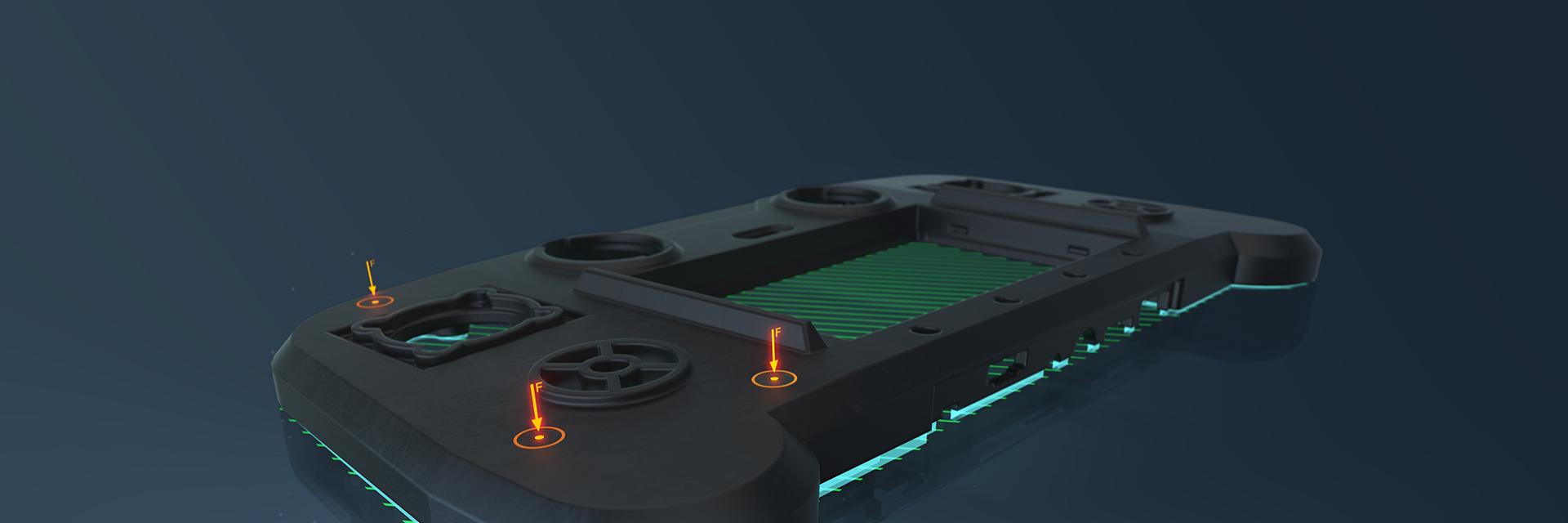

Cette technologie innovante repose sur le Voxelizer, spécialement conçu à cet effet. Les modèles de déformation sont calculés en appliquant une force virtuelle à la pièce en définissant plusieurs points de serrage. De cette manière, la pièce est transférée à l'état contraint en un seul clic. Lors d'une comparaison plein champ avec le modèle CAO, le résultat de la mesure peut facilement passer d'un état à l'autre (sans contrainte/contraint).

De-Warp avec le scan 3D
De-Warp avec scanner CT

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

Utilisez l'application De-Warp dans le logiciel ZEISS INSPECT Optical 3D et mesurez vos pièces sans fixation. ***Attention : notre logiciel s'appelle désormais ZEISS INSPECT***

De-Warp avec le scan 3D
Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

De-Warp est disponible en tant qu'application gratuite pour le logiciel ZEISS INSPECT X-Ray et vous aide à évaluer correctement les gauchissements. ***Attention : notre logiciel s'appelle désormais ZEISS INSPECT***

De-Warp avec scanner CT
