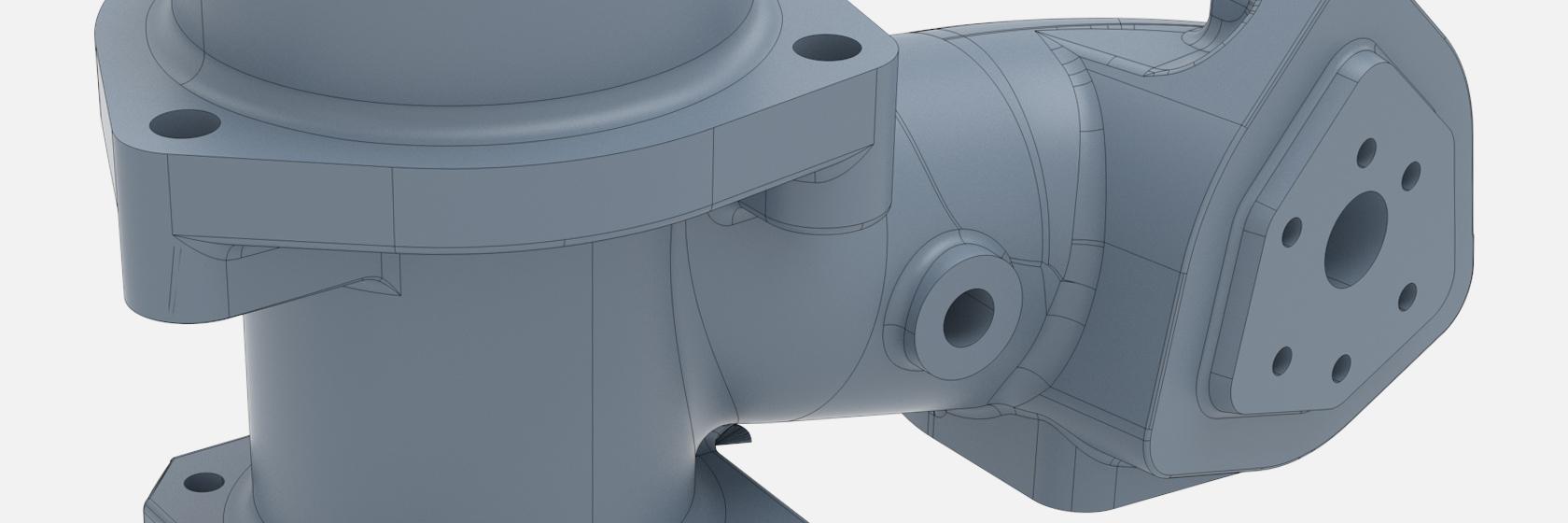

Design de pièces (CAO/PMI)

Si le modèle CAO d'une pièce a été doté de caractéristiques d'inspection dès la conception, la planification des mesures 3D et l'inspection peuvent être effectuées sans emboutissage, directement sur l'ensemble des données PMI. En outre, la géométrie plein champ acquise par le système ATOS sans contact permet de réalimenter et d'adapter les géométries des composants et des outils dans les données CAO existantes si une correction de l'outil est nécessaire (modélisation CAO avancée). Les données de mesure 3D obtenues servent également à la création de données de design domaine de la rétroingénierie.

Applications

• Planification des inspections sur CAO (PLM) pour l'industrie 4.0
• Interfaces PMI (CATIA, Creo Parametric, NX)
• Tableaux de tolérance importables
• Compensation du retrait, de la déformation, de l'usinage du stock dans la CAO

L'importation et l'évaluation directes des données PMI, y compris les spécifications de tolérance des modèles de design 3D, accélèrent le développement de nouveaux produits et les processus de production grâce à la planification des mesures 3D sur l'ensemble de données CAO avant la production des composants. Les données d'inspection numériques garantissent un contrôle continu tout au long de la gestion du cycle de vie complet du produit (industrie 4.0).
