GEAR® PRO

La façon la plus simple de passer du dessin à la mesure

Options ZEISS CALYPSO

Métrologie des engrenages sur MMT

Les tolérances étroites sont le seul moyen pour les roues dentées de transférer des forces sans bruit et presque sans perte. La précision de la production et la métrologie des engrenages doivent aller de pair.

L'option GEAR PRO de ZEISS CALYPSO permet la métrologie des engrenages sur les machines à mesurer tridimensionnelles. Le modèle analytique 3D de l'engrenage et les fenêtres de saisie assistées par des graphiques rendent la mesure avec GEAR PRO très efficace.

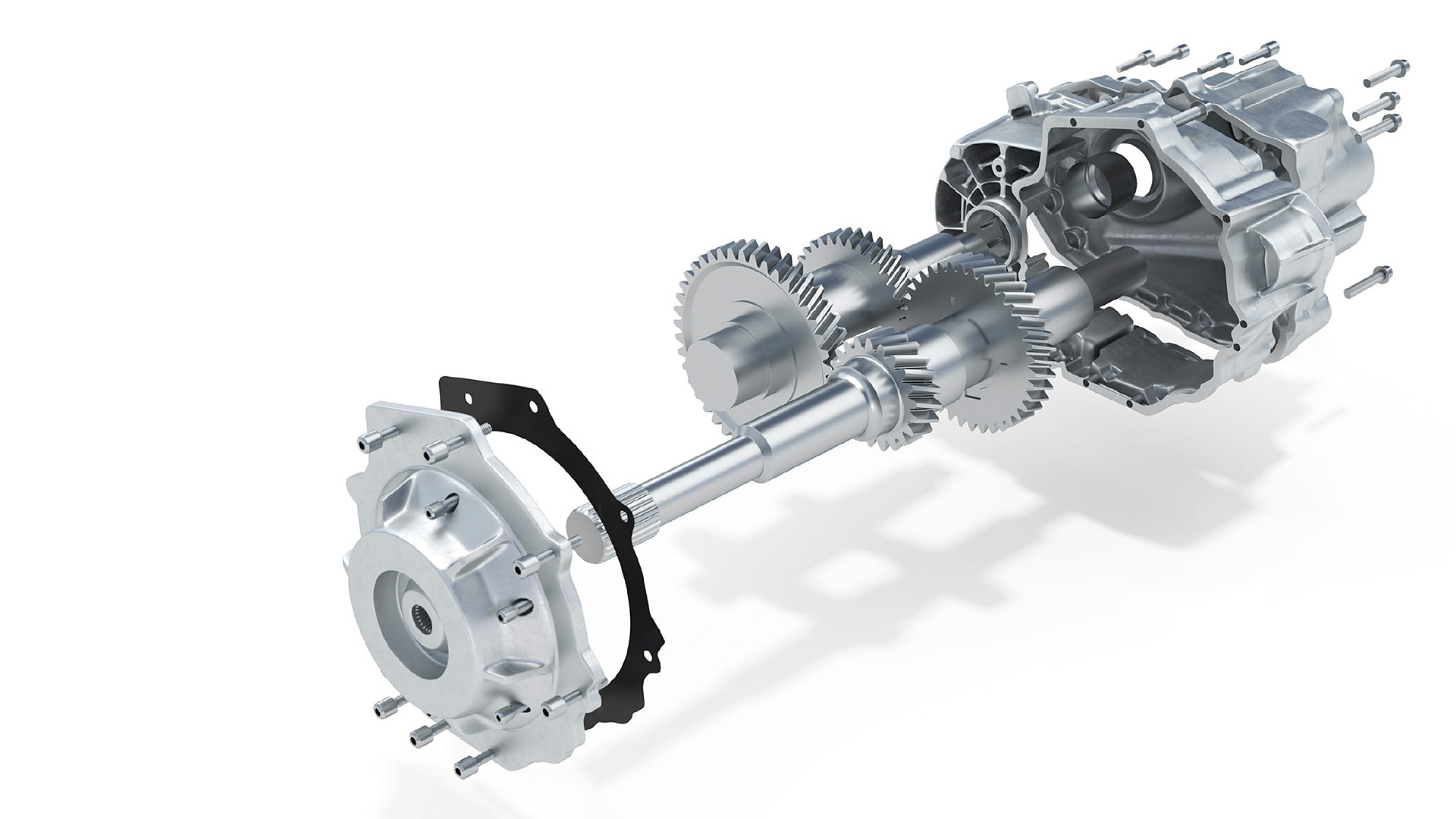

Points forts

Saisie assistée par ordinateur
Simulation CAO du parcours de mesure
Capteurs actifs et passifs
Mesure avec et sans table rotative
Évaluation automatique conforme aux normes
Rapports axés sur les applications

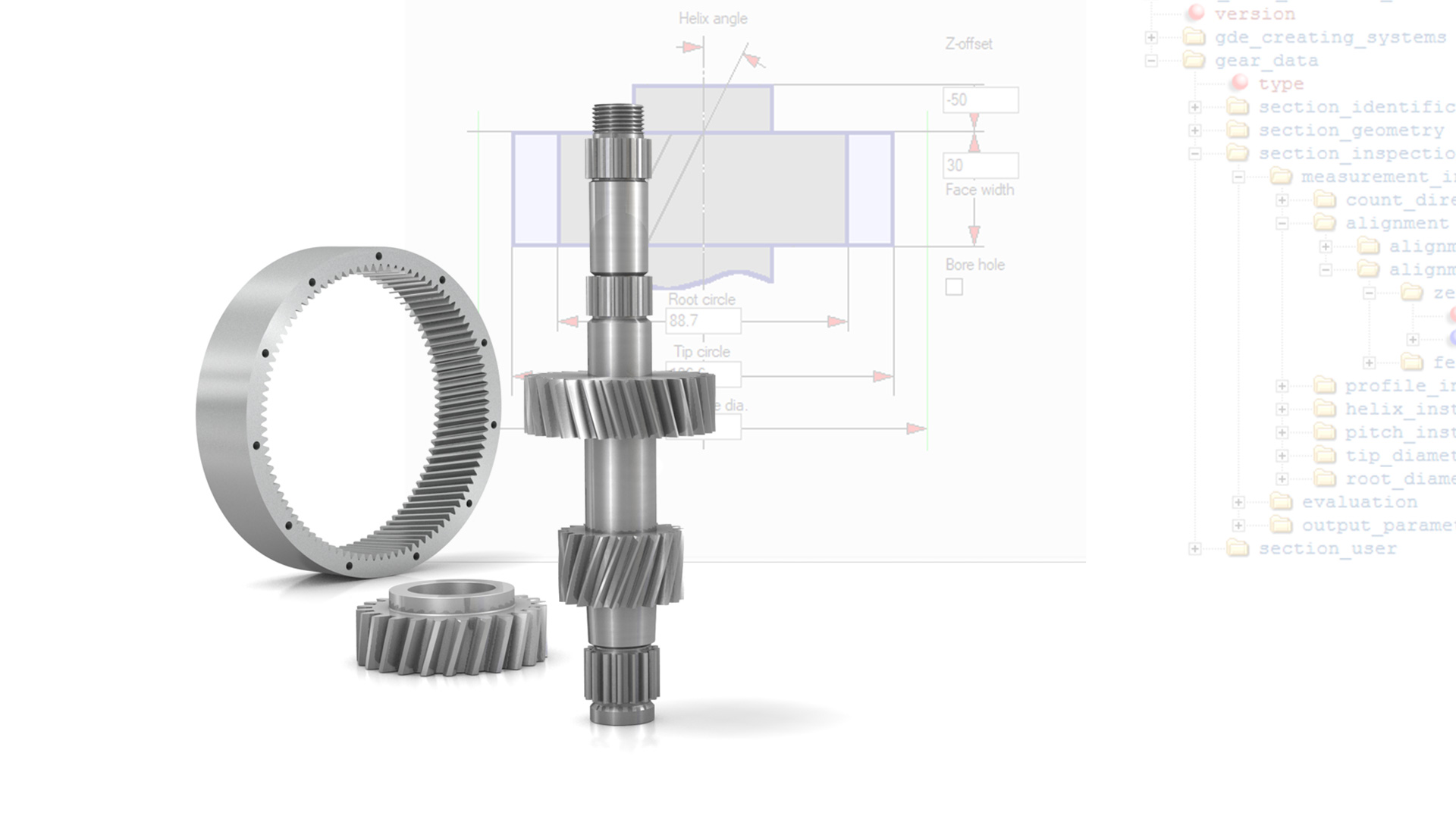

Inspection visuelle

Grâce à l'interaction entre le noyau du logiciel et l'interface utilisateur graphique, l'option GEAR PRO génère un modèle CAO de l'engrenage à partir de la définition de la géométrie.

L'affichage graphique du modèle CAO permet de vérifier rapidement et visuellement les valeurs introduites. Une mesure standard peut déjà être lancée sur la base de la définition de la géométrie.

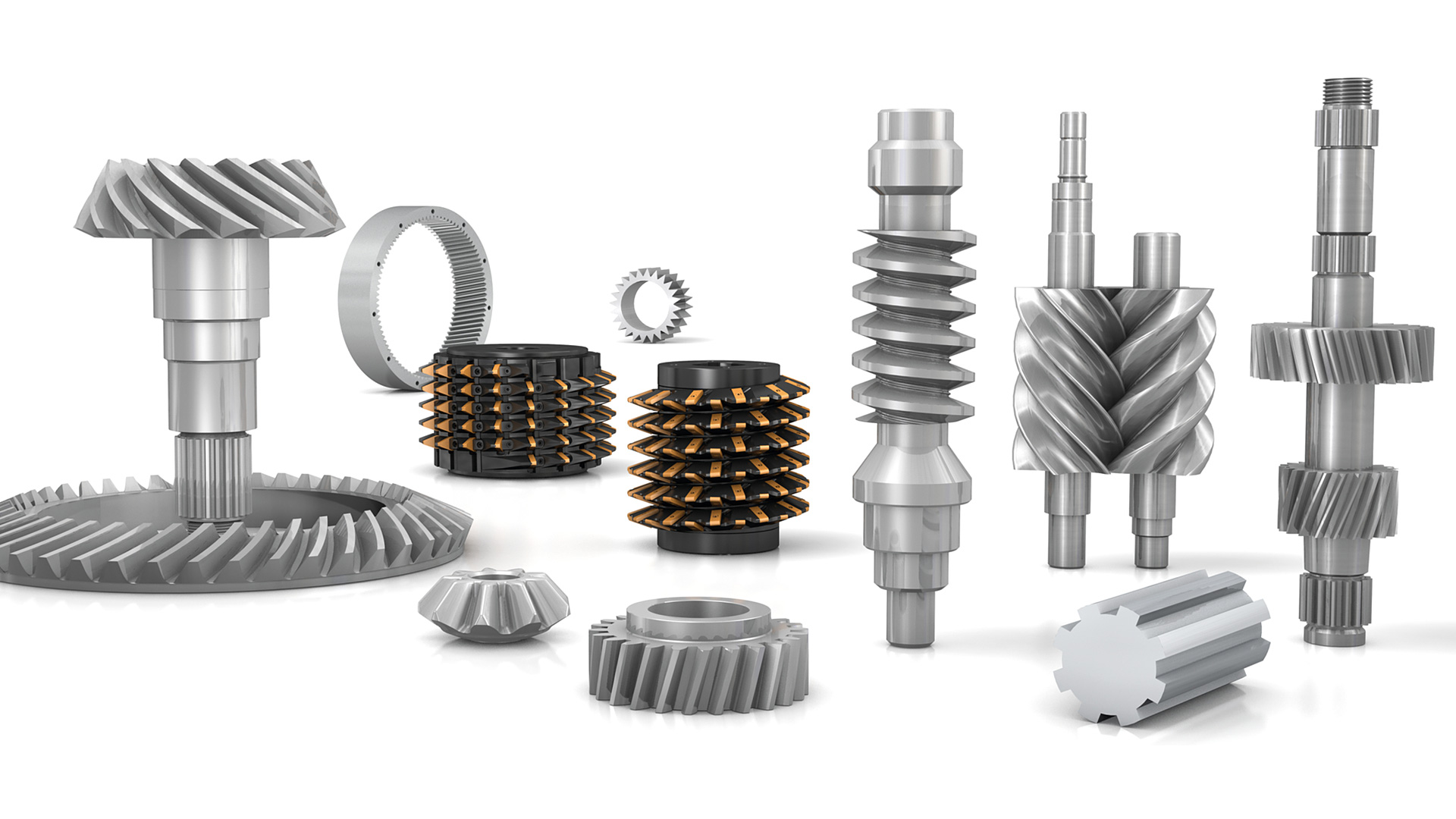

Formules disponibles

Engrenages cylindriques - GEAR PRO involute
Engrenages coniques - GEAR PRO bevel
Engrenages à vis sans fin - GEAR PRO worm
Rotors - GEAR PRO rotor
Plaques à engrenages - GEAR PRO hob

En savoir plus sur les packs

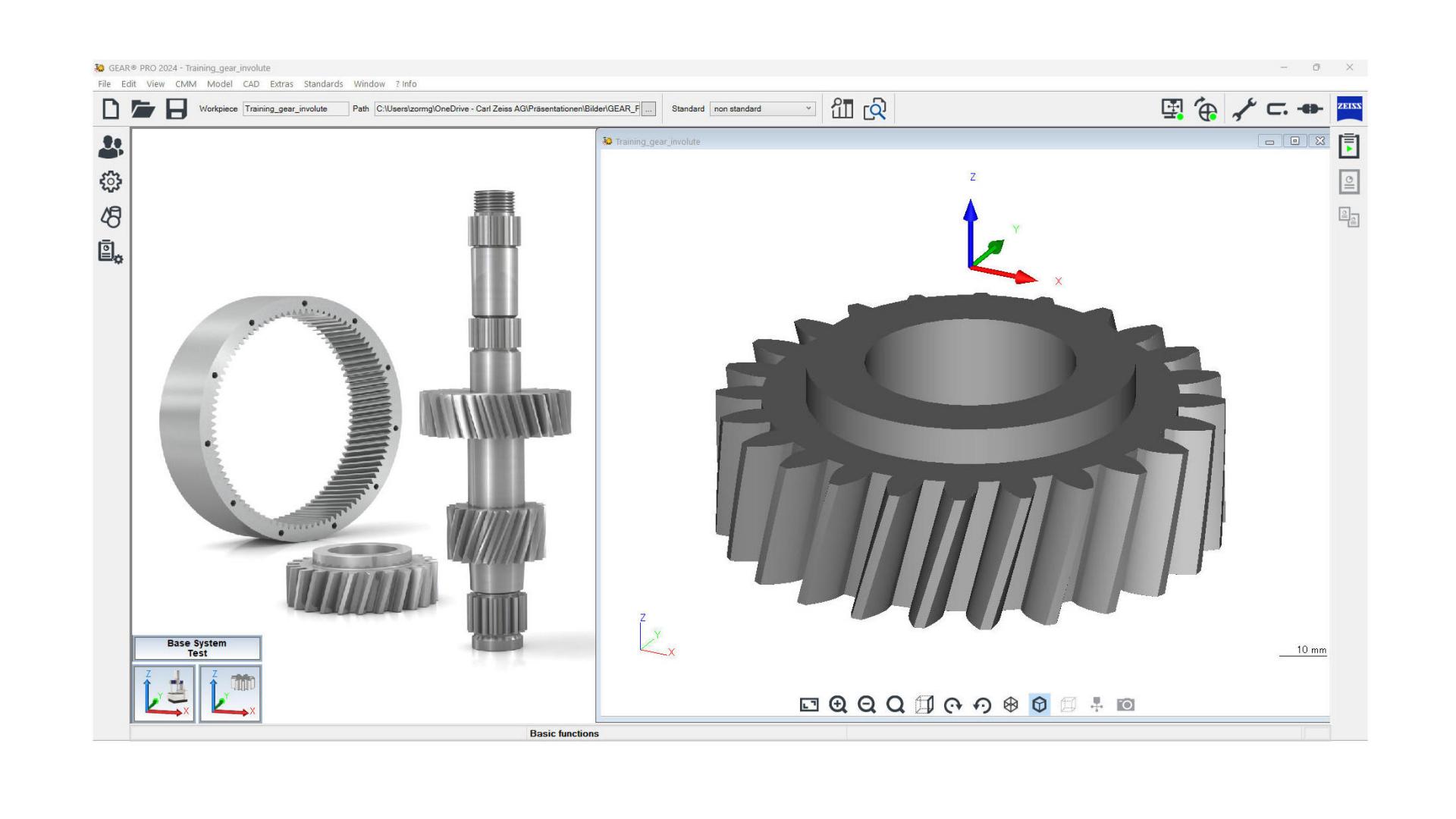

Guide de l'utilisateur

GEAR PRO permet de mesurer les dentures des engrenages sur des machines à mesurer tridimensionnelles — Spécialiste des engrenages droits et hélicoïdaux : GEAR PRO involute

Des fenêtres de saisie graphiques et un guidage systématique à chaque étape simplifient l'adaptation de la course de mesure à la tâche de mesure respective.

Quelques clics de souris suffisent pour définir, par exemple, les plages d'évaluation et de mesure, à l'aide de fenêtres et d'une visualisation graphique.

ZEISS GEAR PRO en action

Roue dentée basée sur la CAO

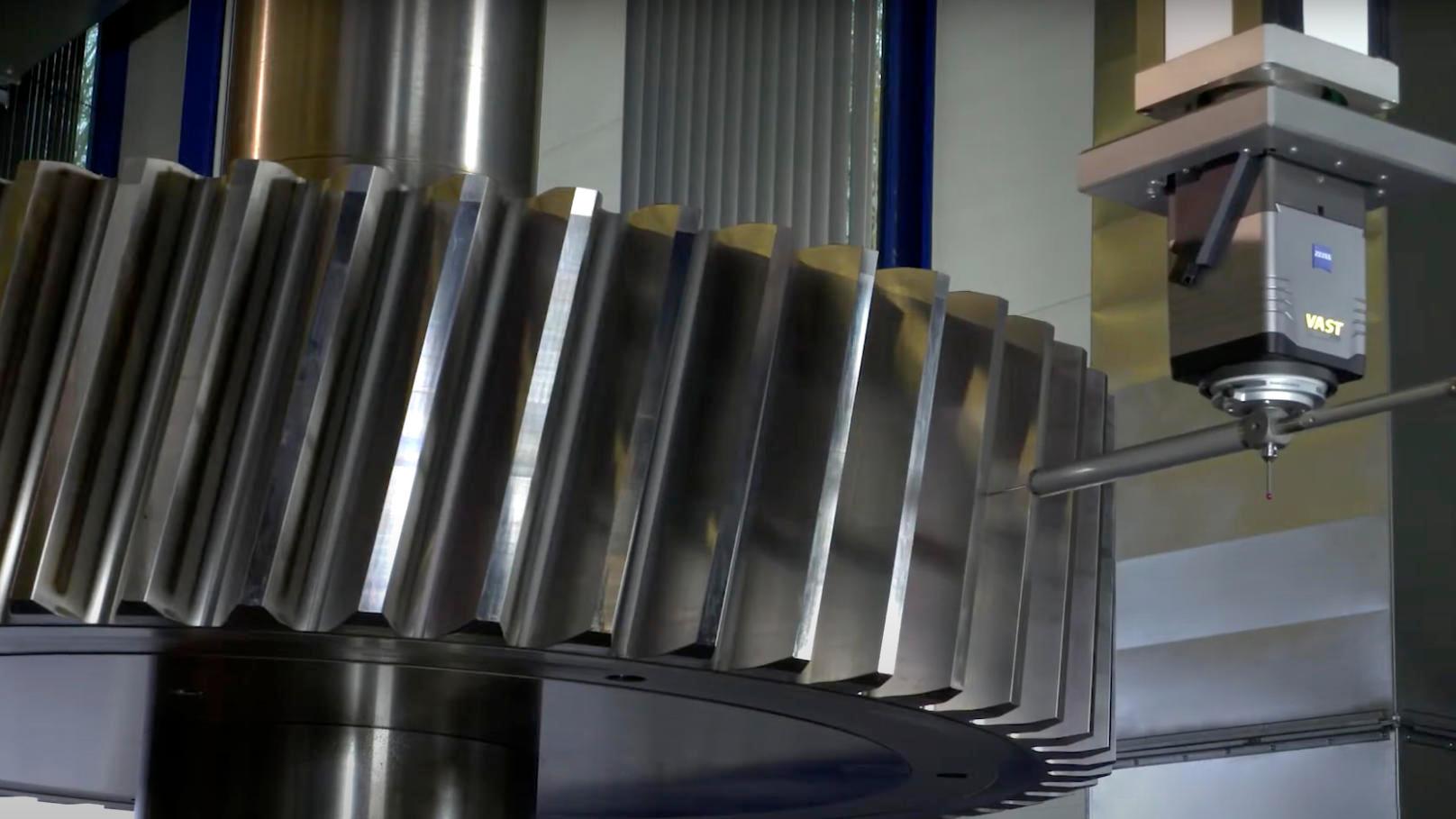

La métrologie des engrenages avec ZEISS
