Tolérances GD&T Inspect

Les tolérances GD&T permettent de déterminer et d'évaluer les écarts géométriques des pièces. Elles décrivent les écarts maximum admissibles par rapport à l'état nominal d'un composant. Si les tolérances GD&T sont dépassées, la fonction, l'exactitude de l'ajustement ou la forme du composant ne sont pas respectées. Les tolérances peuvent être utilisées, par exemple, pour déterminer si un trou de perçage s'adapte exactement, si son orientation est correcte ou si les erreurs de forme existantes se situent dans les limites autorisées. Les tolérances GD&T sont utilisées à toutes les étapes, de la conception à la production, en passant par le contrôle qualité.

• Déformation pendant le traitement
• Usure de l'outil
• Vibration de la machine
• Variations de température pendant le traitement

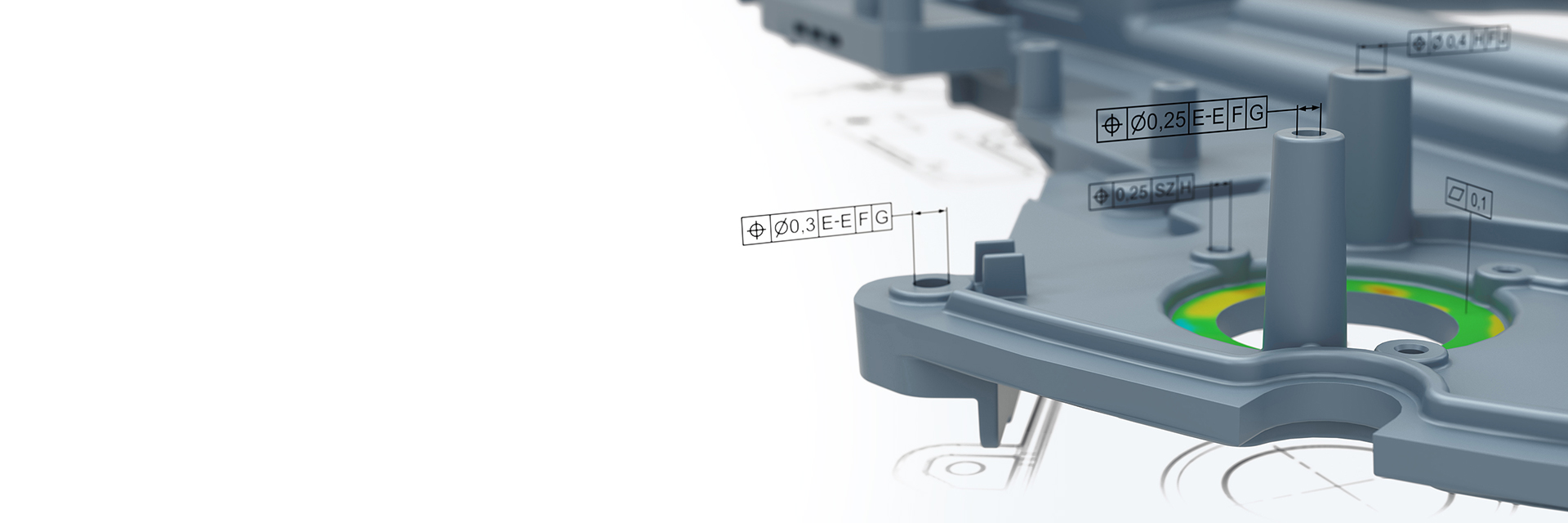

Tandis que les tolérances GD&T sont utilisées à des fins de spécification lors de la conception ; en métrologie, elles permettent au métrologue de vérifier un composant. Des données de mesure plein champ générées par une technologie de mesure optique constituent la condition préalable essentielle à une évaluation efficace. ZEISS INSPECT comprend plusieurs fonctions GD&T pour une analyse complète des dimensions, de la forme et de la position au moyen de systèmes de référence, d'éléments d'ajustement et de tolérances. La conception paramétrique du ZEISS INSPECT soutient et facilite en outre les analyses GD&T. Pour la mesure et l'analyse d'éléments individuels, chaque élément ne doit être construit qu'une seule fois et peut ensuite être utilisé comme référence. La méthode de calcul correspondante est définie automatiquement.
