Traitement des maillages dans ZEISS INSPECT

Une qualité optimale avant même l'inspection

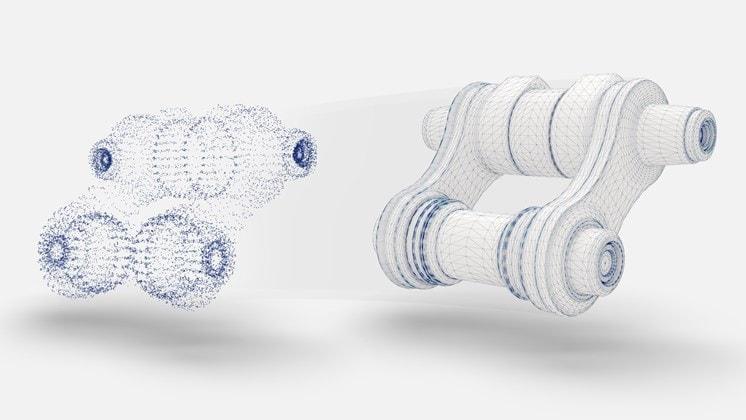

Avec ZEISS INSPECT, vous pouvez lisser, amincir et affiner des maillages polygonisés. Vous pouvez également remplir les trous dans le maillage. Le traitement des maillages dépend de la courbure et il est basé sur les tolérances.

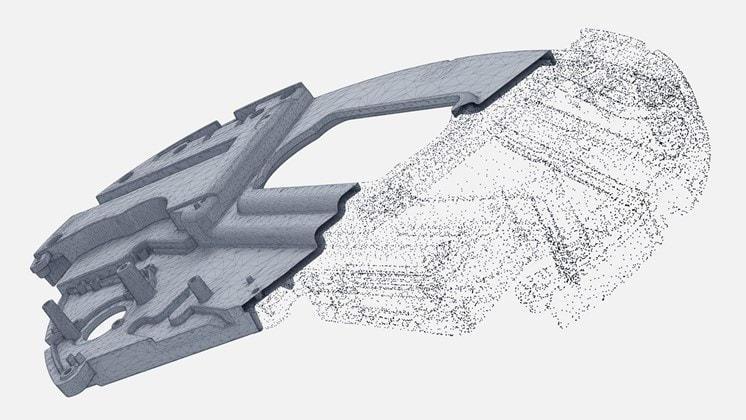

Illustration de maillages polygonisés à partir de nuages de points

Créez des maillages polygonisés à partir de nuages de points

ZEISS INSPECT calcule des maillages 3D de pièces et de composants à partir de nuages de points 3D. Ces maillages sont utilisés pour la visualisation, la simulation, la rétro-ingénierie et la comparaison CAO. Ils permettent aussi un assemblage virtuel basé sur des mesures provenant de différentes sources et peuvent être enregistrés dans des formats courants tels que STL, G3D, JT Open, ASCII ou PLY. Les maillages peuvent être exportés au format STL pour des applications telles que l'impression 3D.

Traitement des maillages

Les maillages créés peuvent être modifiés. Pour ce faire, vous pouvez les lisser, les affiner ou les améliorer, remplir les trous ou extraire les lignes de courbure. ZEISS INSPECT vous indique l'état du traitement dans une fenêtre de prévisualisation. Enfin, il est possible de déterminer un maillage moyen en définissant le meilleur maillage ou en calculant un maillage moyen. Au terme du traitement des maillages, vous pouvez importer des fichiers CAO et commencer votre inspection 3D.

Encore plus de fonctions ZEISS INSPECT

Nous avons résumé ici les fonctions les plus populaires de ZEISS INSPECT :
de l'importation de données CAO aux diverses inspections en passant par la création de rapports. Vous les connaissez déjà toutes ?
