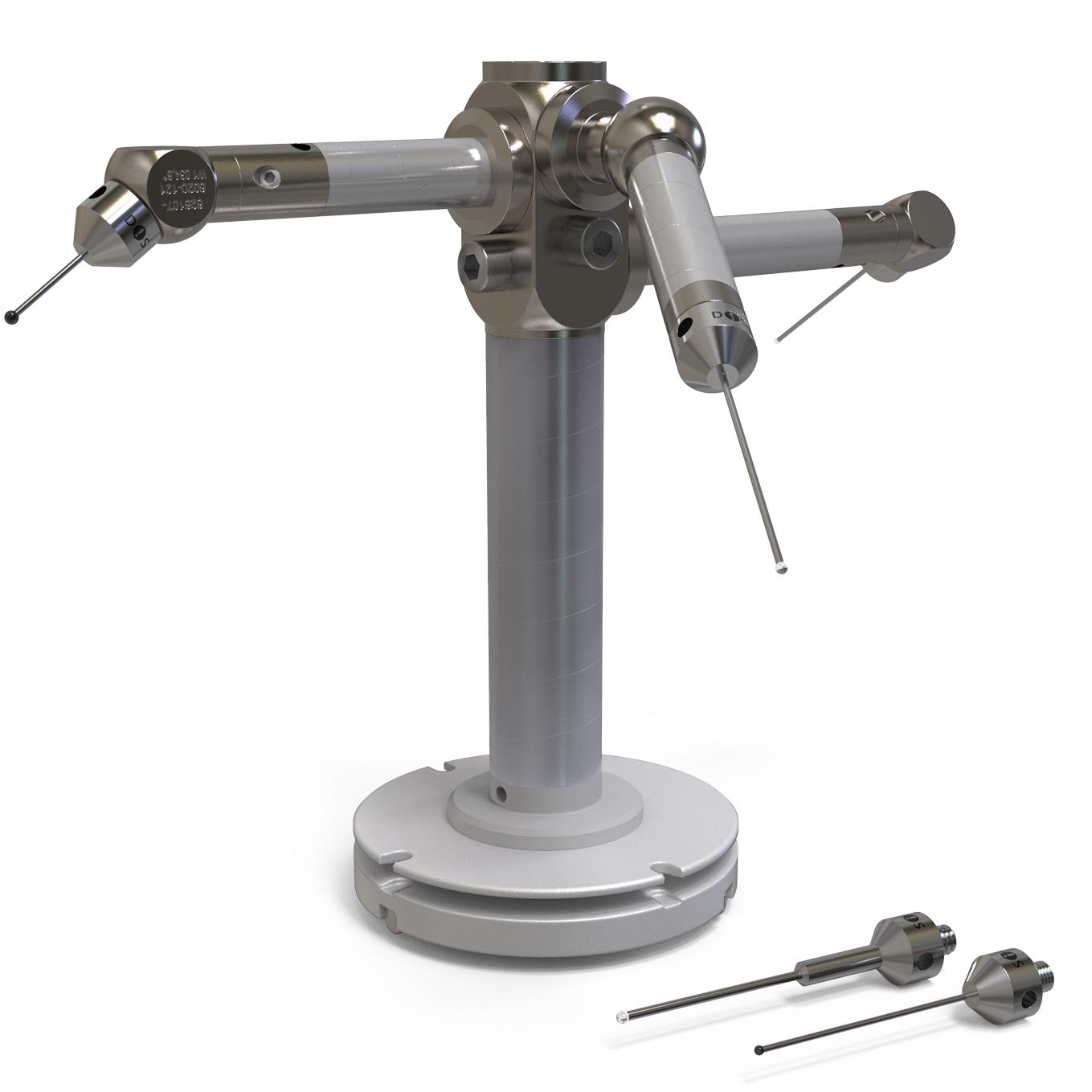

Diamond!Scan® de ZEISS
Fabriqué dans le matériau le plus dur au monde
Nos stylets Diamond!Scan de ZEISS ont été spécialement conçus pour les mesures sur des surfaces céramiques ultra dures ou des alliages d'aluminium extrêmement souples. Ils se composent de diamant, à savoir le matériau le plus dur au monde.
Caractéristiques
ZEISS Diamond!Scan
Notre gamme de produits
![]({"xsmall":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/solid-diamond-scan.jpg/_jcr_content/renditions/original.image_file.100.67.1,0,1920,1279.file/solid-diamond-scan.jpg","small":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/solid-diamond-scan.jpg/_jcr_content/renditions/original.image_file.360.240.1,0,1920,1279.file/solid-diamond-scan.jpg","medium":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/solid-diamond-scan.jpg/_jcr_content/renditions/original.image_file.768.512.1,0,1920,1279.file/solid-diamond-scan.jpg","large":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/solid-diamond-scan.jpg/_jcr_content/renditions/original.image_file.1024.683.1,0,1920,1279.file/solid-diamond-scan.jpg","xlarge":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/solid-diamond-scan.jpg/_jcr_content/renditions/original.image_file.1280.853.1,0,1920,1279.file/solid-diamond-scan.jpg","xxlarge":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/solid-diamond-scan.jpg/_jcr_content/renditions/original.image_file.1440.960.1,0,1920,1279.file/solid-diamond-scan.jpg","max":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/solid-diamond-scan.jpg/_jcr_content/renditions/original.image_file.1919.1279.1,0,1920,1279.file/solid-diamond-scan.jpg"})

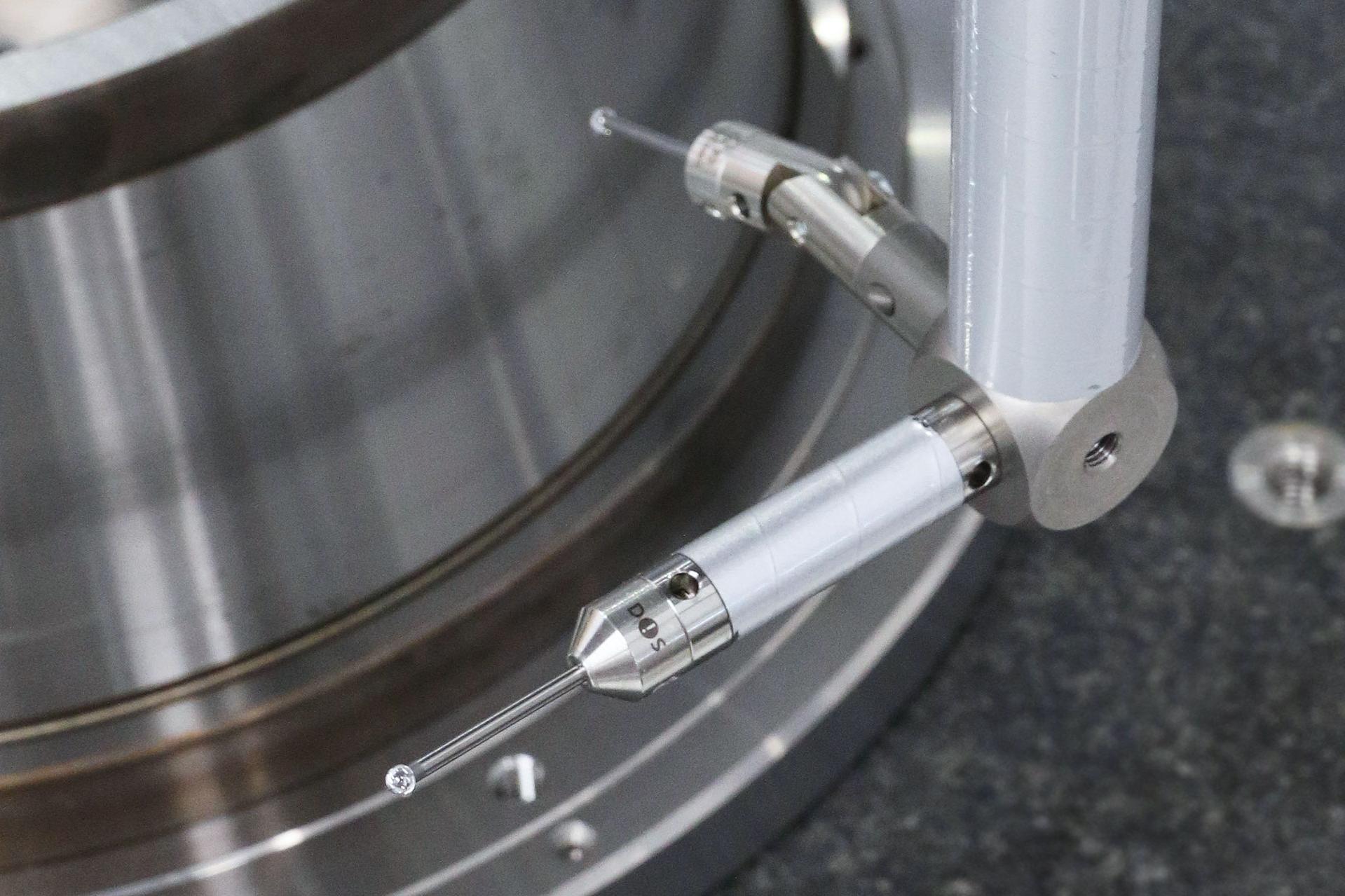

Diamant solide
Pour les tâches de mesure les plus difficiles
Notre ZEISS Diamond!Scan est un stylet avec une sphère en diamant massif. Il est très résistant et ne s'use pas même lorsqu'il est exposé à des matériaux durs. Fiez-vous au stylet en diamant massif même en palpage point à point avec une charge fortement concentrée. En bref : nous conseillons fortement nos stylets en diamant massif pour les tâches de mesure les plus difficiles. Ils sont disponibles en diamètres DK 1, DK 2 et DK 3.
![]({"xsmall":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/diamond-coated-stylus.jpg/_jcr_content/renditions/original.image_file.100.67.file/diamond-coated-stylus.jpg","small":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/diamond-coated-stylus.jpg/_jcr_content/renditions/original.image_file.360.240.file/diamond-coated-stylus.jpg","medium":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/diamond-coated-stylus.jpg/_jcr_content/renditions/original.image_file.768.512.file/diamond-coated-stylus.jpg","large":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/diamond-coated-stylus.jpg/_jcr_content/renditions/original.image_file.1024.683.file/diamond-coated-stylus.jpg","xlarge":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/diamond-coated-stylus.jpg/_jcr_content/renditions/original.image_file.1280.853.file/diamond-coated-stylus.jpg","xxlarge":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/diamond-coated-stylus.jpg/_jcr_content/renditions/original.image_file.1440.960.file/diamond-coated-stylus.jpg","max":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/diamond-coated-stylus.jpg/_jcr_content/renditions/original./diamond-coated-stylus.jpg"})

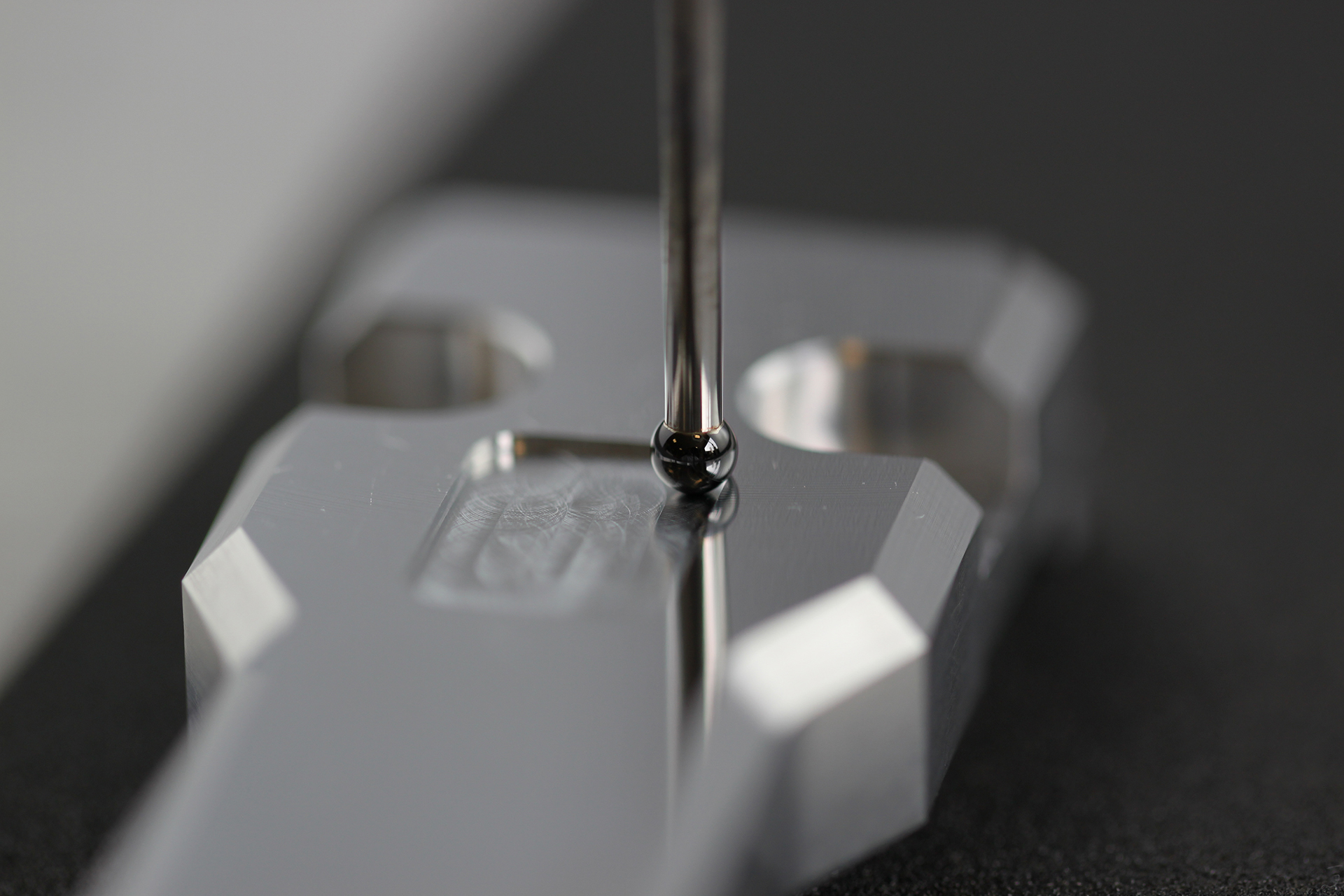

Stylets enduits de diamant
Mesure sans accumulation de matière
Les stylets revêtus de diamant sont composés d'une sphère en céramique recouverte de diamant. Ils sont particulièrement adaptés à la mesure de matériaux souples, garantissant qu'aucun matériau de la pièce à usiner ne se dépose sur la sphère. Un autre avantage est que les stylets revêtus ont des niveaux de circularité plus élevés avec moins de 150 nm et sont donc plus précis à un prix nettement inférieur. Ces stylets sont disponibles dans les diamètres DK 1,05, DK 2,05, DK 3,05, DK 5,05 ou DK 8,05.
![]({"xsmall":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/monolithic-stylus.jpg/_jcr_content/renditions/original.image_file.100.67.file/monolithic-stylus.jpg","small":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/monolithic-stylus.jpg/_jcr_content/renditions/original.image_file.360.240.file/monolithic-stylus.jpg","medium":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/monolithic-stylus.jpg/_jcr_content/renditions/original.image_file.768.512.file/monolithic-stylus.jpg","large":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/monolithic-stylus.jpg/_jcr_content/renditions/original.image_file.1024.683.file/monolithic-stylus.jpg","xlarge":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/monolithic-stylus.jpg/_jcr_content/renditions/original.image_file.1280.853.file/monolithic-stylus.jpg","xxlarge":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/monolithic-stylus.jpg/_jcr_content/renditions/original.image_file.1440.960.file/monolithic-stylus.jpg","max":"https://www.zeiss.fr/content/dam/iqs/r/services/accessories/cmm/diamondscan/monolithic-stylus.jpg/_jcr_content/renditions/original./monolithic-stylus.jpg"})

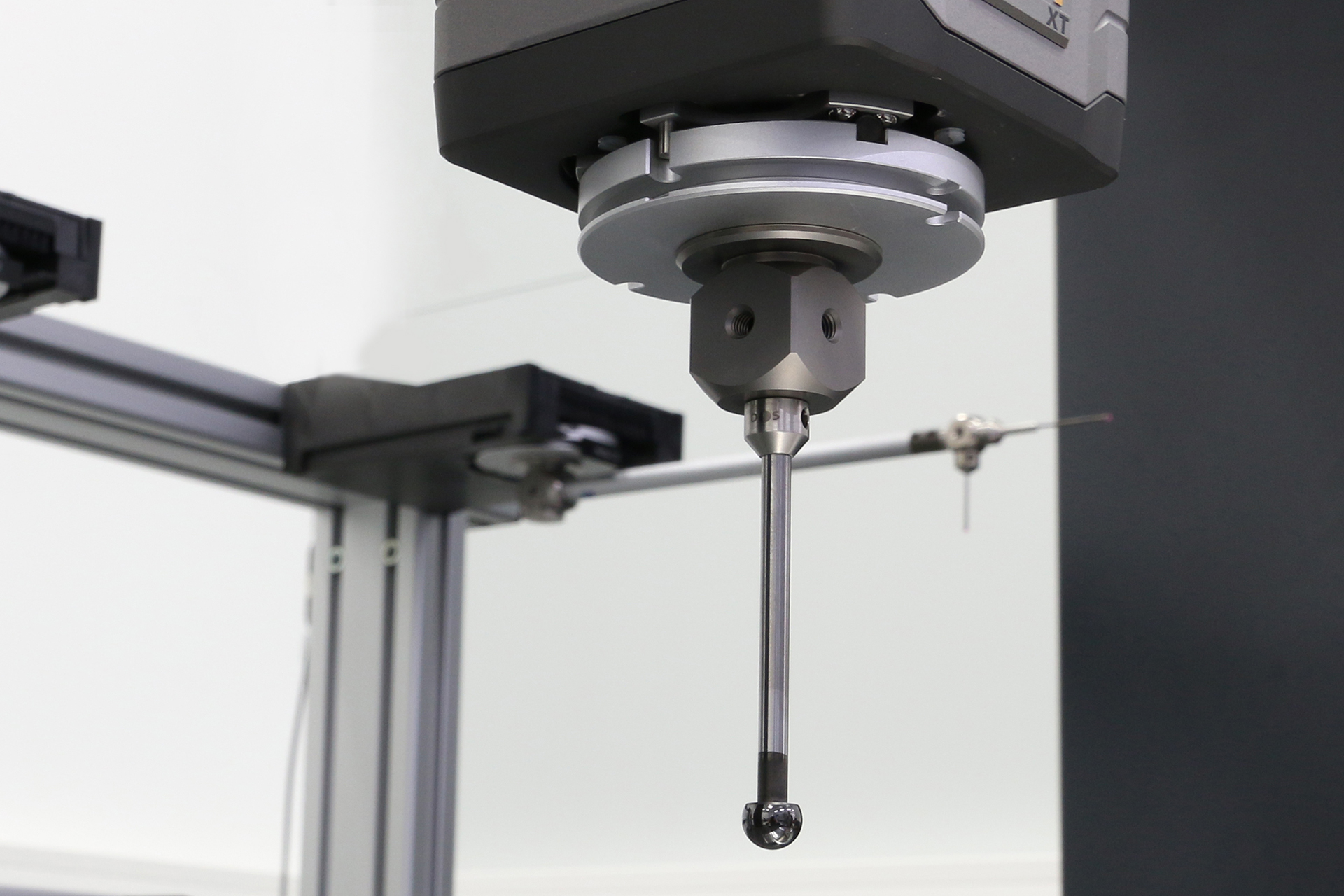

Stylets monolithiques
Stylets sans couture avec revêtement diamant
ZEISS Diamond!Scan mono est un stylet monolithique avec revêtement diamant, ce qui signifie que la sphère et le stylet sont fabriqués en une seule pièce. Cette solution présente plusieurs avantages : ils peuvent être produits dans tous les diamètres et toutes les longueurs techniquement possibles. De plus, il n'y a aucun risque que la sphère se détache, car le stylet est réalisé « sans couture ».
Stylets diamant massif ou enduits de diamants ?
Le choix dépend de la nature de votre mesure. Chacun des stylets a ses propres avantages.
