Éléments de connexion de ZEISS

Variété pour votre système de stylet

ZEISS propose une large gamme d'éléments de connexion pour la construction de systèmes de stylet complexes. Notre gamme comprend des cubes solides, des pièces angulaires et des éléments rotatifs et de charnière réglables.

Télécharger les informations

Acheter

Simplifiez votre système en réduisant le nombre de connexions
Optimisez la rigidité pour les mesures en série
Améliorez la flexibilité grâce à des éléments mobiles

Éléments de montage

Construction de systèmes de stylet

Il existe de nombreuses façons de combiner les éléments. Veuillez respecter les conditions suivantes :

Un nombre aussi réduit que possible de points de connexion

Un système de stylet doit comporter le moins d'éléments de connexion possible, car chaque interface peut être résolue et entraîner une perte de rigidité. Il est toujours préférable, si possible, de combiner plusieurs éléments en un seul, par exemple une extension et un cube.

Connexions fixes pour les mesures en série

Pour les mesures en série, il est préférable d'utiliser des raccords fixes, tels que des cornières fraisées, car les angles ne changent pas en raison d'un fonctionnement continu.

Éléments mobiles pour une flexibilité maximale

Les éléments mobiles, tels que les articulations, augmentent la flexibilité d'un système de stylet. Tous les angles peuvent être réglés de manière répétitive. Une monture conique intégrée permet également le réglage en rotation des angles solides. Cela permet de maintenir la flexibilité du système de stylet.

Points forts du produit

Angles bruts
À partir de nos angles bruts, une pièce d'angle ou une pièce d'angle solide peut être produite par simple usinage. C'est ainsi que vous pourrez réaliser vous-même vos pièces d'angle.

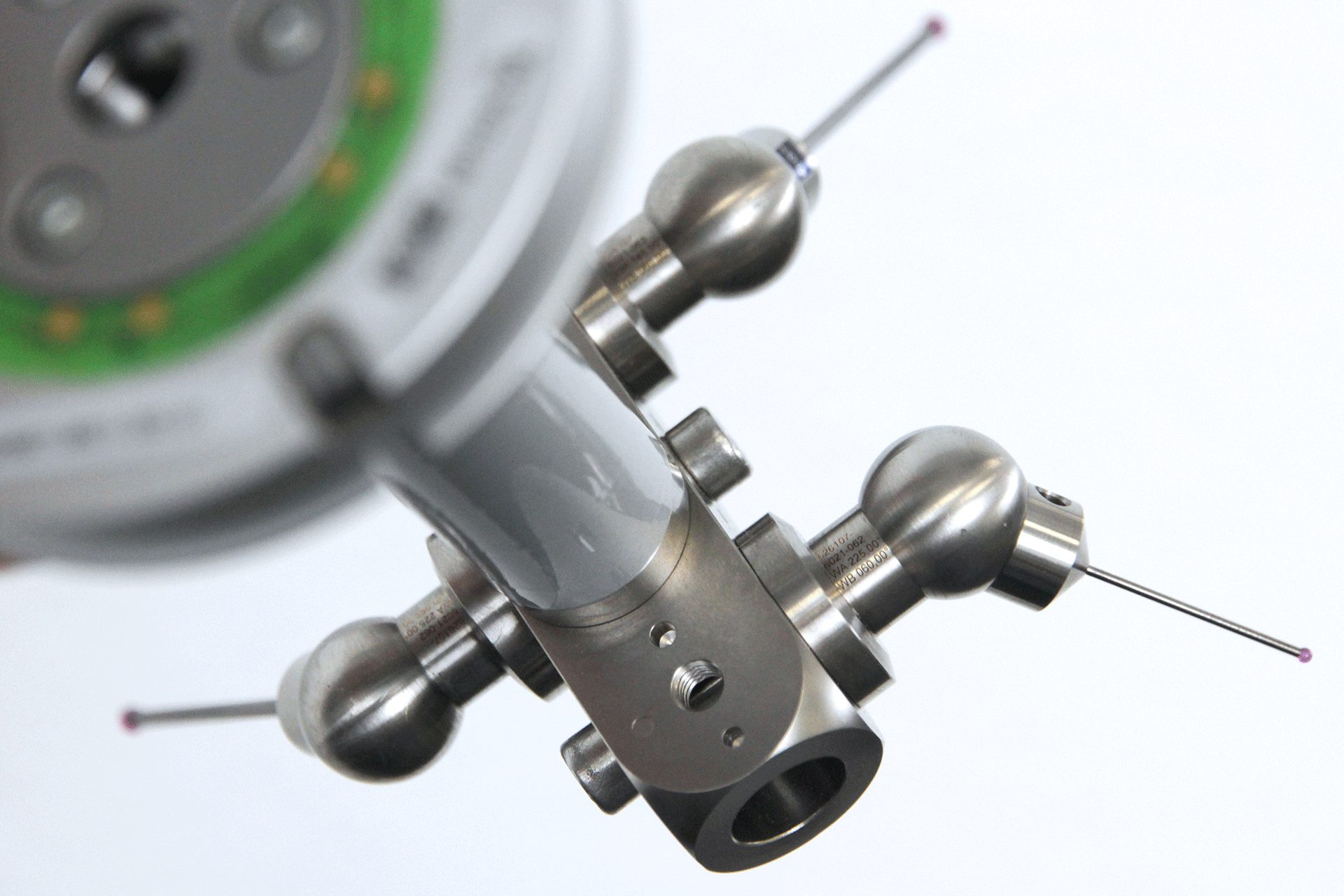

Éléments de connexion avec adaptateur conique
Nos éléments de connexion M3 XXT sont basés sur un adaptateur conique. Trois goupilles filetées à l'intérieur avec interfaces Torx assurent des forces de serrage élevées. Même après de multiples réglages, les éléments rotatifs peuvent être facilement réglés.

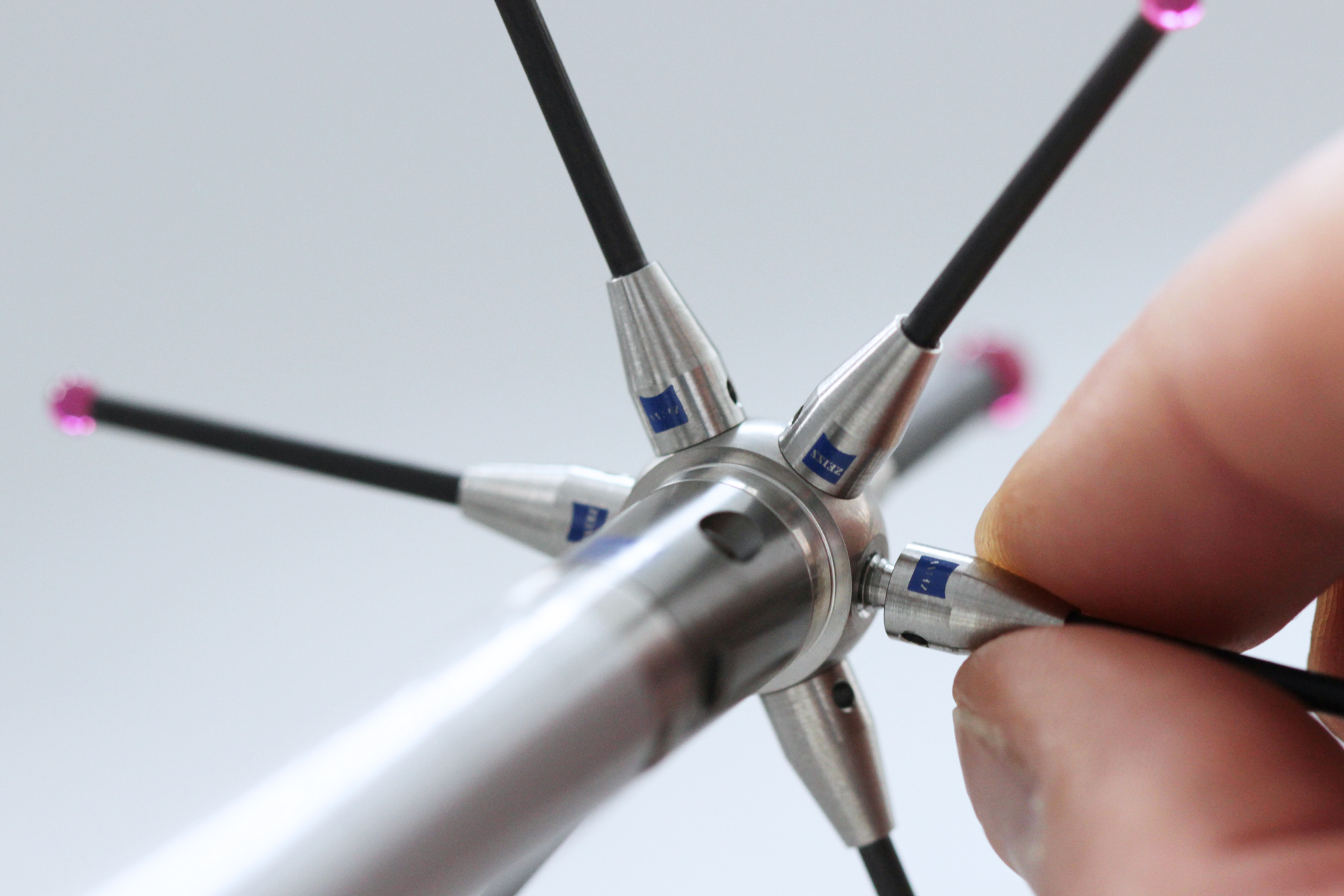

connexions REACH CFX 3⁺
Avec les éléments de connexion REACH CFX 3⁺, vous obtenez une rigidité maximale de votre système de stylet. De plus, nous proposons des composants entièrement adaptés, composés de rallonges interchangeables et d'embouts rotatifs. Des pièces d'angle, des articulations ou des stylets en étoile peuvent être utilisés en option et sont réglés à l'angle désiré. Nous prenons en charge le réglage de l'angle, par exemple par soudage laser. Vous obtiendrez ainsi un système de stylet très stable.
