Plaques d'adaptation ZEISS d'origine

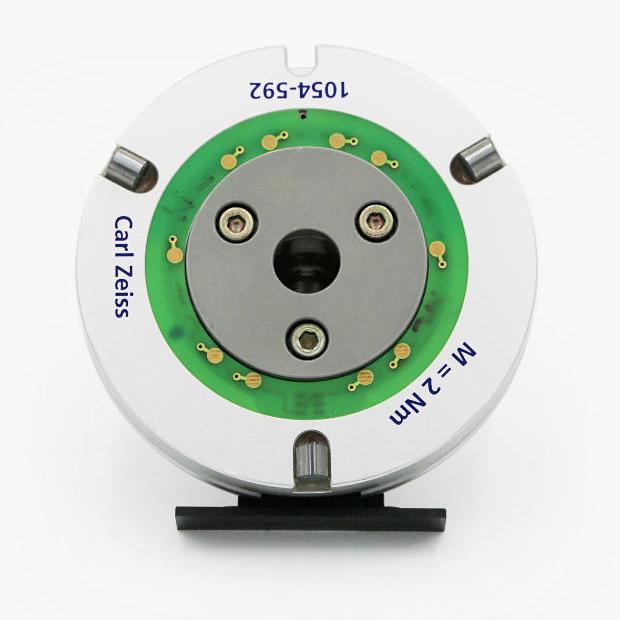

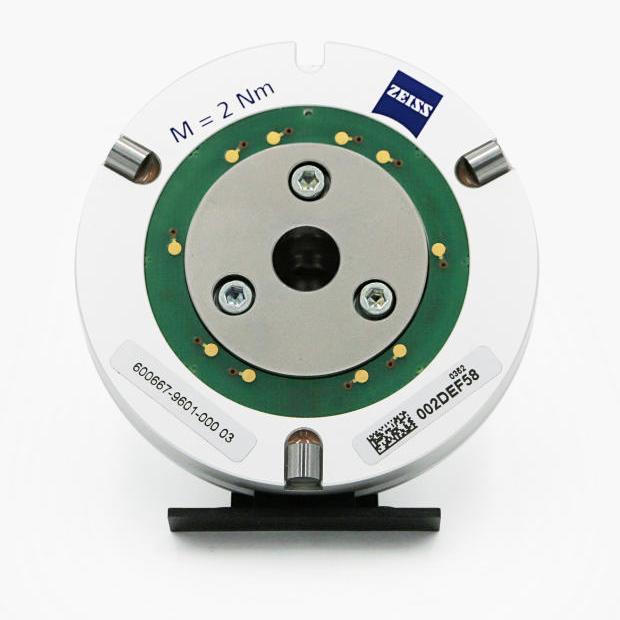

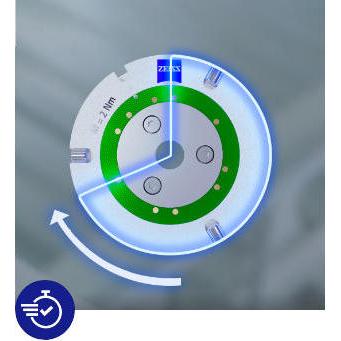

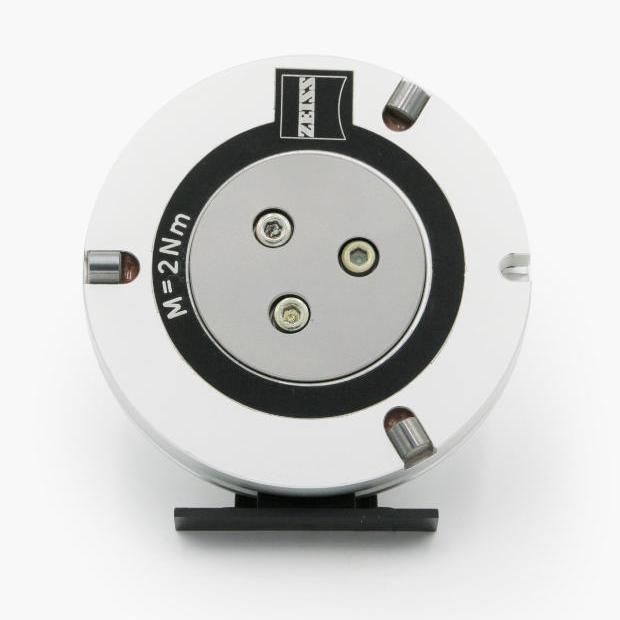

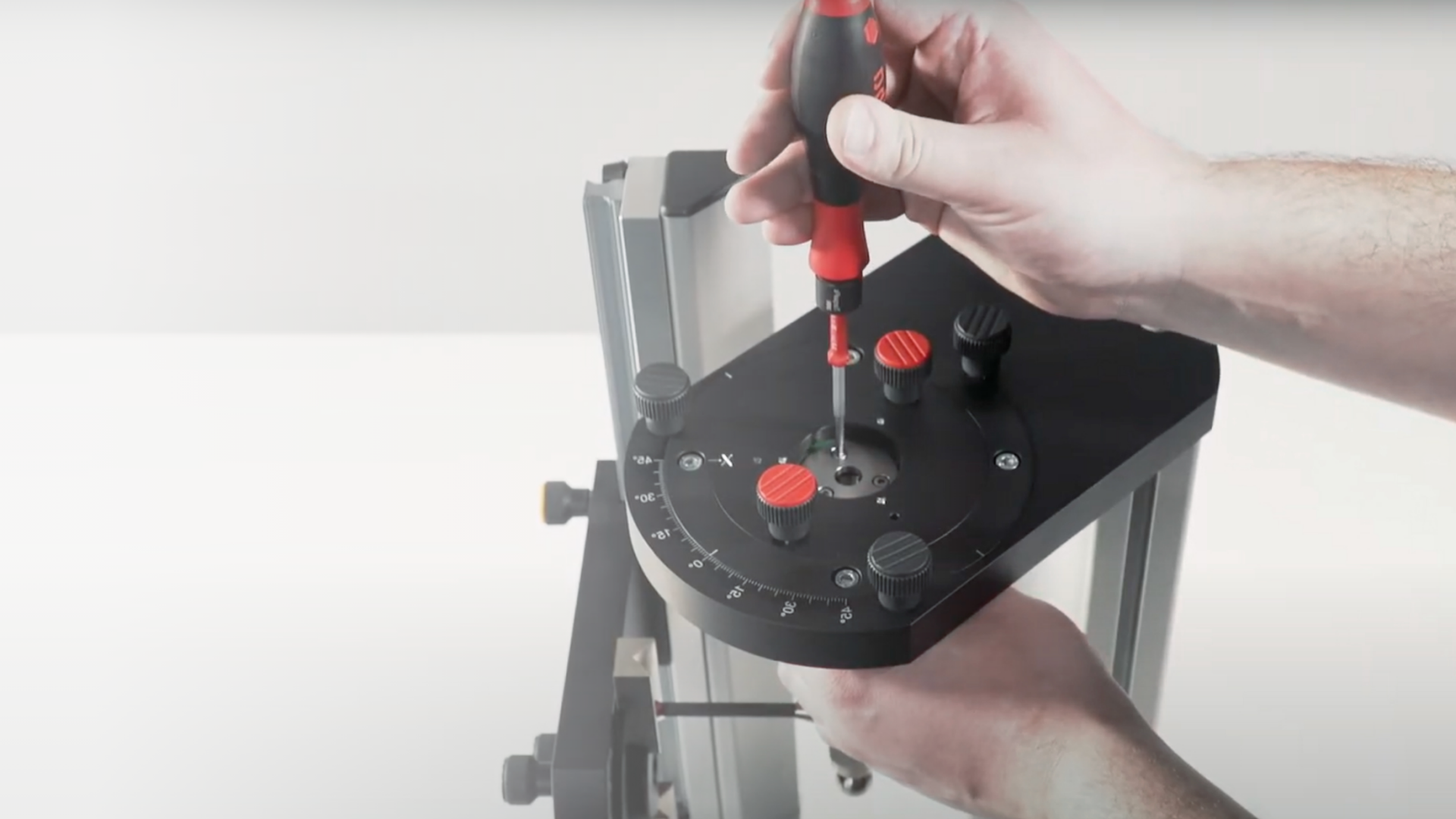

Le couple de serrage des assiettes interface est primordial et doit être respecté. Si les vis sont serrées avec un couple inférieur, le système de système de stylet risque d'être incliné, ce qui peut entraîner des erreurs de mesure dues au palpage de l'arbre. Si les vis sont trop serrées, le corps en aluminium de l'assiette interface sera déformé et ne pourra plus être saisi correctement par le palpeur, et les valeurs mesurées ne pourront pas être transférées de manière reproductible.

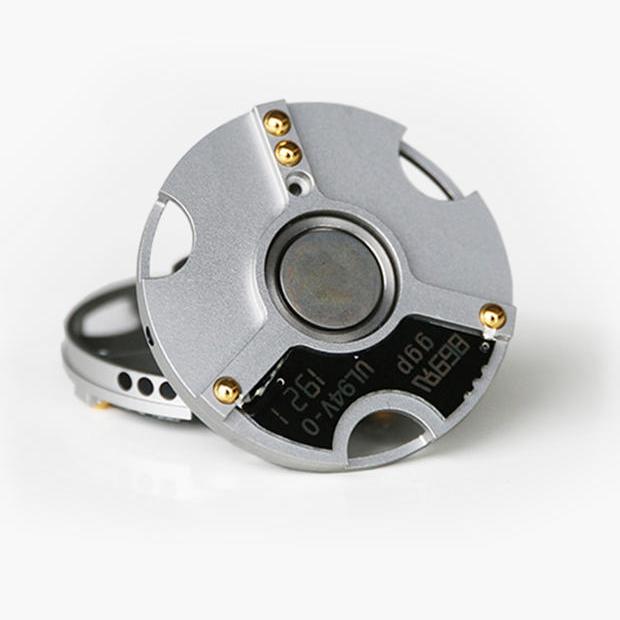

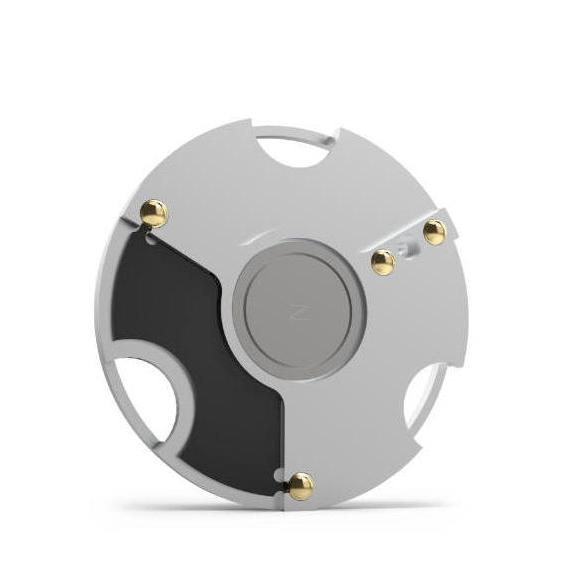

Les sphères dorées ont été mises en place pour assurer une transmission de données plus stable. Le revêtement en or transmet les données électroniques beaucoup mieux que la sphère en acier pur connue dans les modes de réalisation précédents. Ces revêtements en or sont également connus dans le domaine de l'audio, où les connecteurs sont également recouverts d'or. Ces sphères dorées permettent d'obtenir des résultats nettement meilleurs, en particulier sur les MMT utilisées dans un environnement contenant de l'huile et de la poussière.

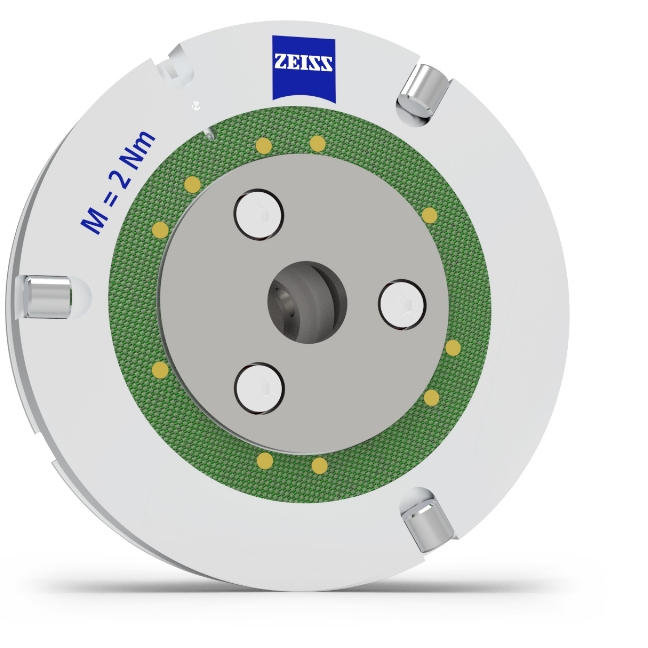

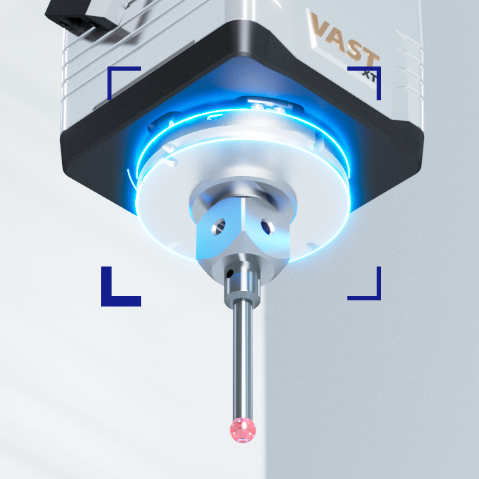

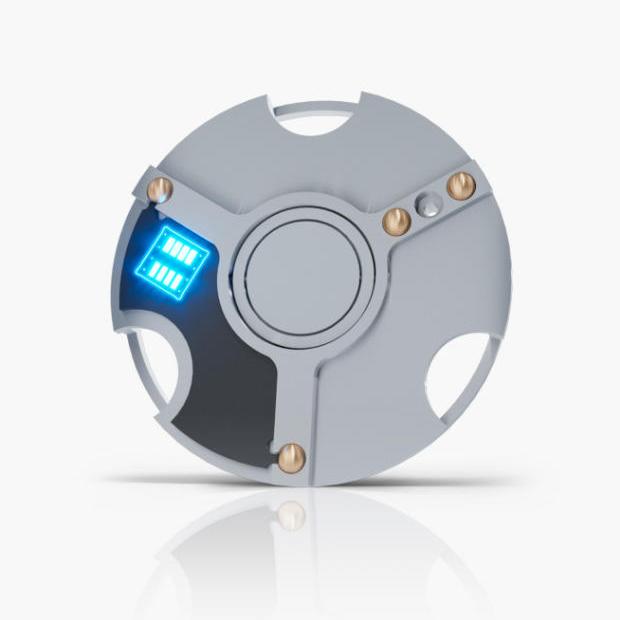

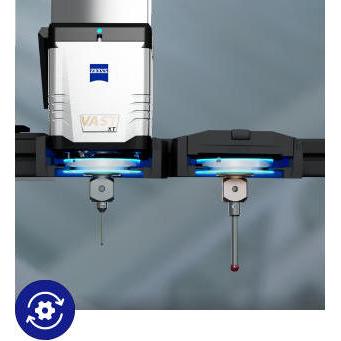

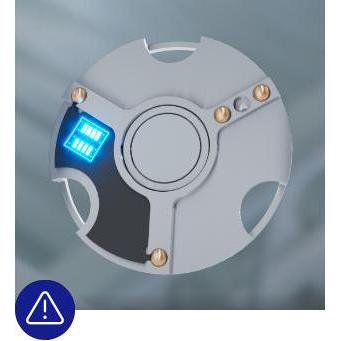

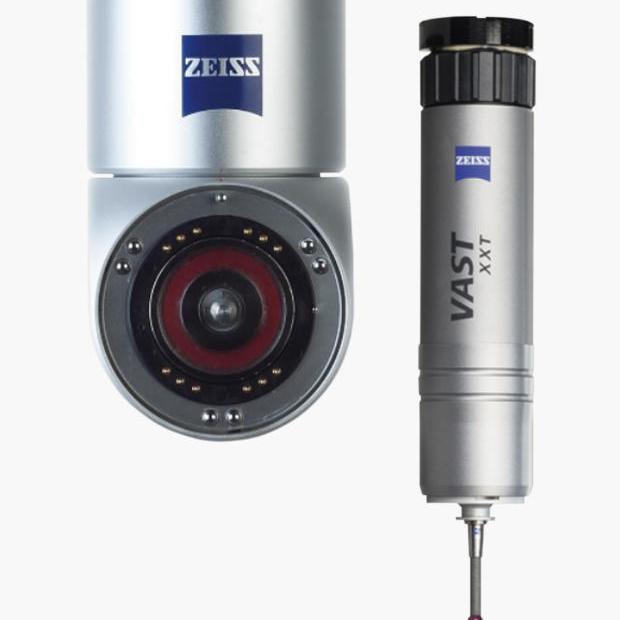

Depuis l'introduction du palpeur VAST XT, il est techniquement possible d'identifier les systèmes de stylet par l'intermédiaire d'une puce. C'est la base d'un grand nombre d'options dans les commandes de la machine et le logiciel CALYPSO. Cette puce est activée depuis 2007 et est utilisée dans de nombreuses applications. De plus en plus de fonctions de la machine ou du logiciel ne peuvent être mises en œuvre qu'à l'aide de ces puces activées. Vous pouvez voir des assiettes avec un chop activé sur le logo ZEISS et 2 autocollants avec l'article et les numéros de série.

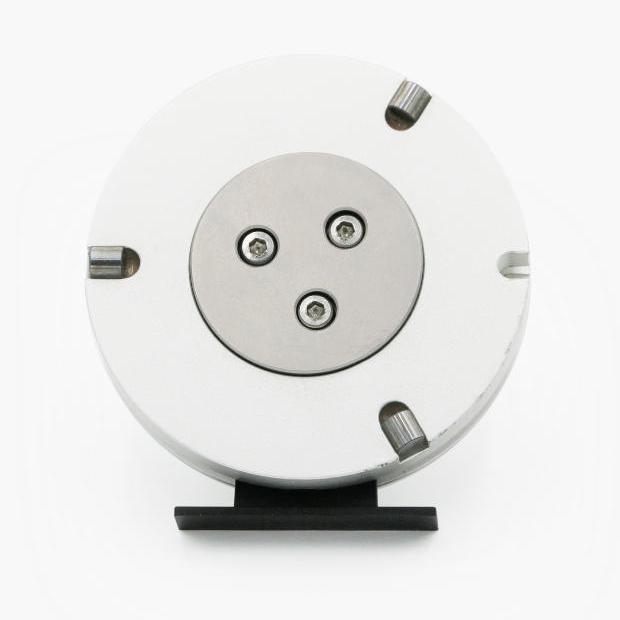

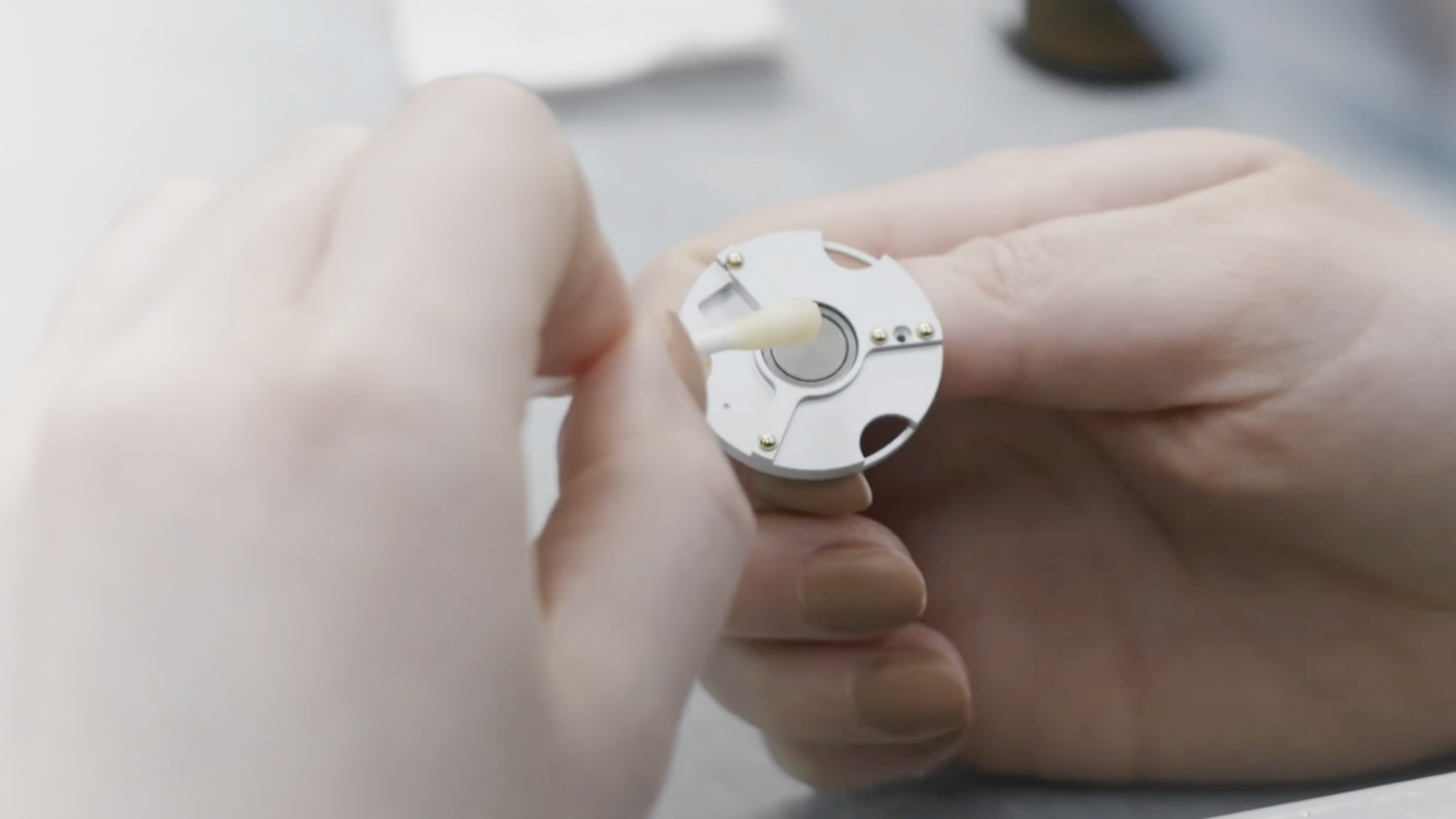

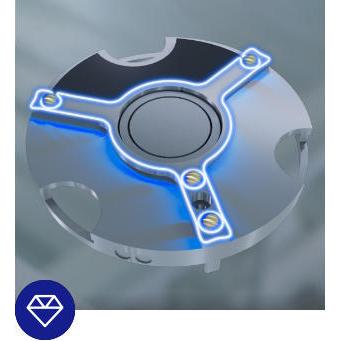

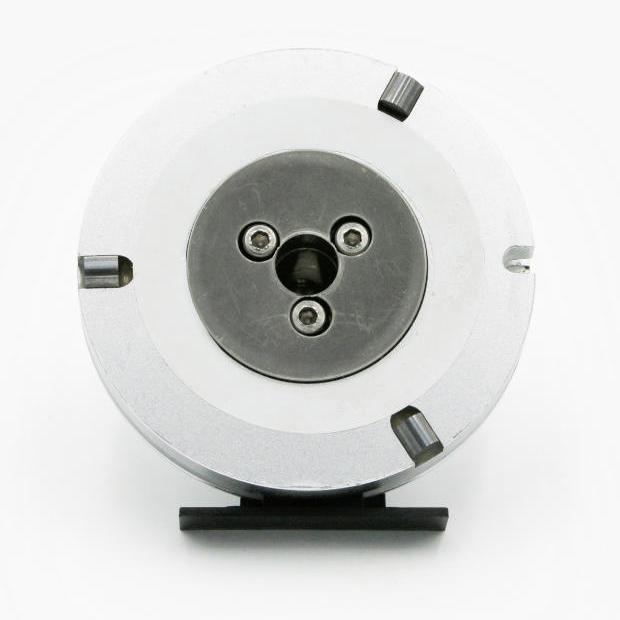

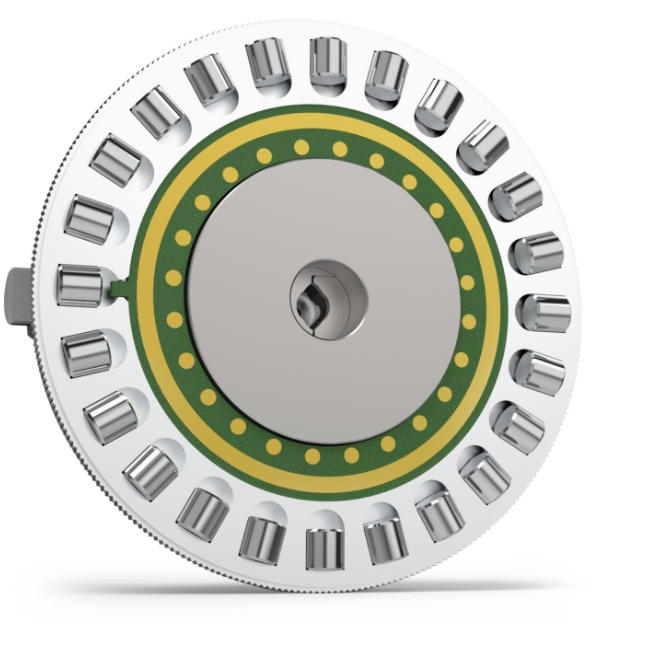

Quelle que soit le palpeur utilisé, toutes les assiettes interface présentent le produit comme le composant le plus important de la chaîne du système de stylet. La plaque transmet la déviation de palpage au palpeur. Plus cette connexion est bonne et stable, plus les valeurs mesurables obtenues sont fiables. La sécurité de cette transmission peut être limitée dans le cas d'assiettes contaminées ou endommagées. C'est pourquoi nous recommandons un nettoyage et un contrôle réguliers des composants critiques sous le microscope. Les composants critiques sont les 3 rouleaux collés et la plaque d'ancrage au centre de l'assiette. Les deux doivent être totalement exempts de contamination et de dommages. Des chiffons appropriés peuvent être utilisés pour le nettoyage. D'autres agents de nettoyage peuvent également être utilisés en fonction du type et de la ténacité de la contamination. Nous vous recommandons toutefois de consulter votre représentant ZEISS à l'avance.

Les plaques d'adaptation ZEISS font partie de la technologie des palpeurs ZEISS, qui ne peut être copiée aussi facilement. Les fonctions de base de la machine et de CALYPSO peuvent certainement être utilisées. Cependant, les nouvelles commandes et les nombreuses options logicielles ne peuvent lire que la technologie spécialement développée dans les assiettes interface ZEISS originales. Toutefois, de nombreuses copies peu coûteuses disponibles sur le marché ne sont pas en mesure de reproduire cette technologie particulière, de sorte qu'il peut arriver que ces copies ne fonctionnent plus avec les nouvelles commandes ou les nouvelles fonctionnalités. Seules les assiettes interface ZEISS originales peuvent garantir la pleine fonctionnalité de l'appareil.
