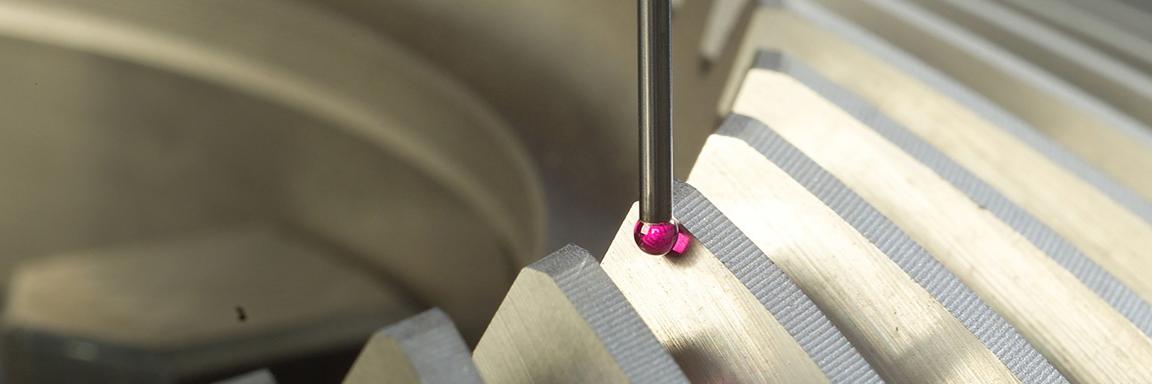

Services de mesure des engrenages

Support professionnel pour vos tâches de mesure

Grâce à notre expérience de plusieurs dizaines d'années dans le domaine de la technologie des engrenages, nous vous apportons un soutien professionnel pour vos tâches de mesure et nous trouvons la procédure de mesure adaptée à chacune de vos applications. Le système de mesure est basé sur chaque application. Il peut s'agir d'une mesure avec ou sans plateau tournant et système de stylet en étoile, ou d'une mesure horizontale avec un système de stylet en éventail.

Large plage de mesure

Les machines à mesurer tridimensionnelles ZEISS et le logiciel ZEISS GEAR PRO vous permettent de mesurer et d'analyser conformément aux normes tous les types courants de roues dentées jusqu'à un diamètre extérieur de trois mètres et un poids de 16 tonnes.

En savoir plus

Selon les normes

L'analyse de la mesure de l'engrenage respecte les normes nationales et internationales, telles que DIN, ISO, AGMA et JIS, ou les tolérances définies par l'utilisateur.

Écart nominal/mesuré

Lorsqu'un modèle CAO nous est fourni, nous pouvons également utiliser les scanners CT ZEISS METROTOM pour générer un écart nominal/mesuré des engrenages en plastique, en plus des diagrammes standard des roues dentées.

En savoir plus

Mesures de l'engrenage

Domaines d'application

Engrenage cylindrique

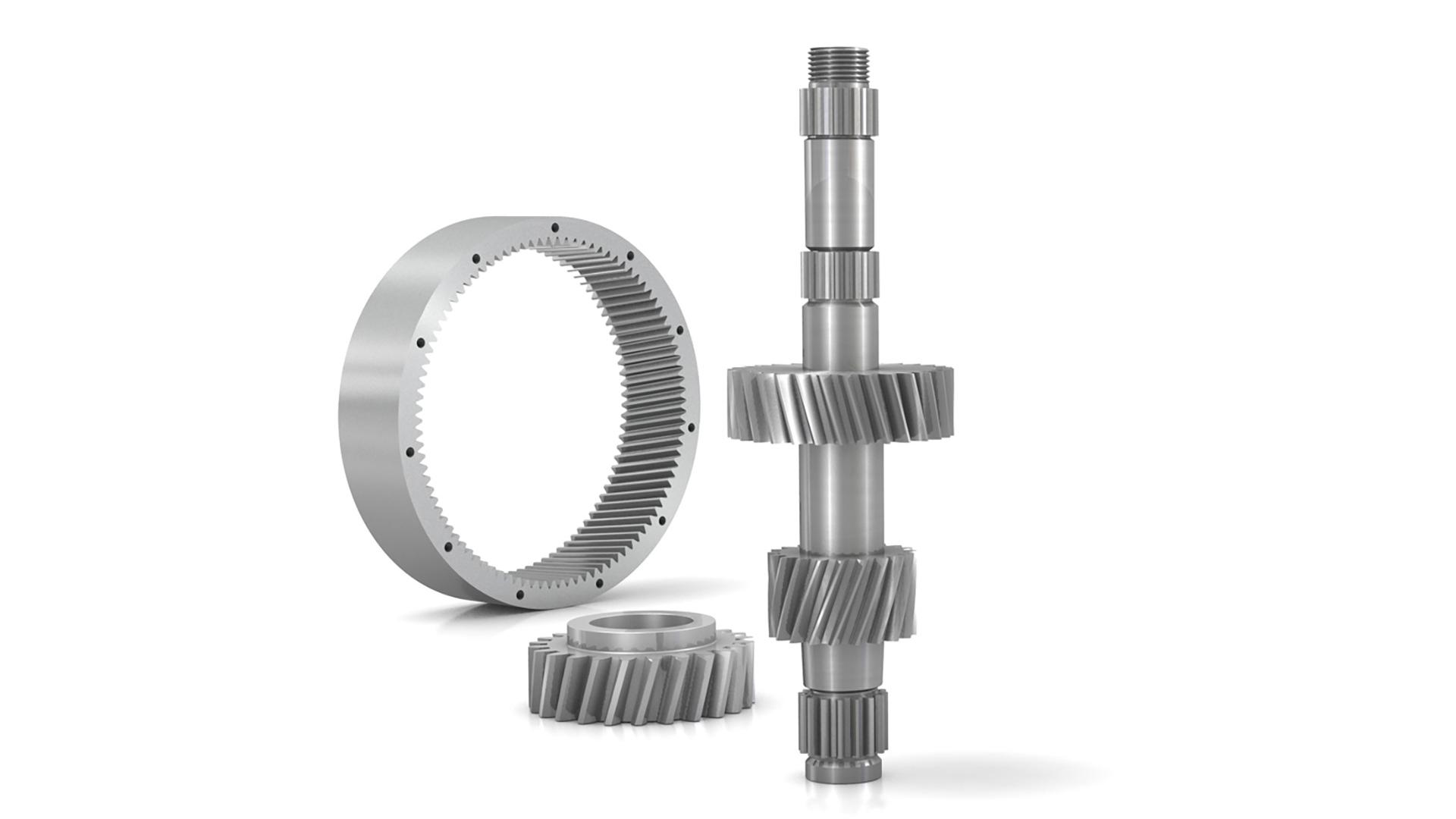

Les engrenages involus et les cannelures ainsi que les cannelures à profil linéaire peuvent être mesurés. Peu importe qu'il s'agisse d'un engrenage extérieur ou intérieur, d'un engrenage droit ou d'un engrenage hélicoïdal. Les formes spéciales telles que les engrenages à correction conique ou les béveloïdes, ainsi que les cannelures à clavettes parallèles ou les cannelures dentelées peuvent également être analysées. ZEISS GEAR PRO involute prend également en charge le format industriel commun GDE (GearDataExchange).

Protocole ZEISS GEAR PRO involute

Engrenage conique droit et spiralé

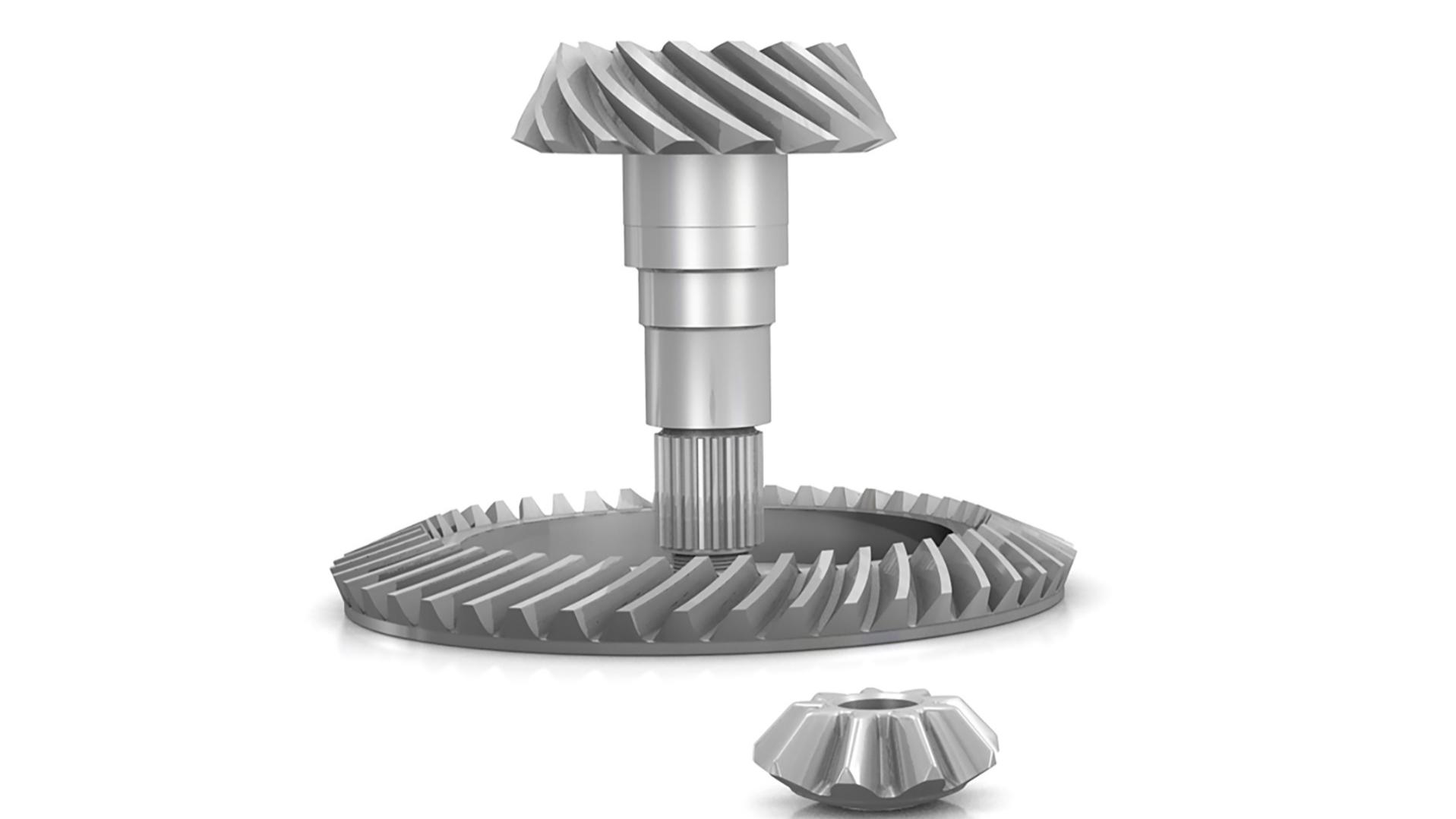

Une distinction est faite entre les engrenages spiralés et les engrenages coniques droits. Toutes les variantes telles que les pignons, les couronnes et les matrices peuvent également être mesurées. Les données nominales peuvent être générées dans des formats typiques de l'industrie tels que Gleason (GAGE) ou Klingenberg (KIMOS), ou peuvent être importées à partir d'un modèle CAO. En l'absence de données nominales, la méthode de l'engrenage maître (ou numérisation) peut également être appliquée.

Protocole ZEISS GEAR PRO bevel

Vis

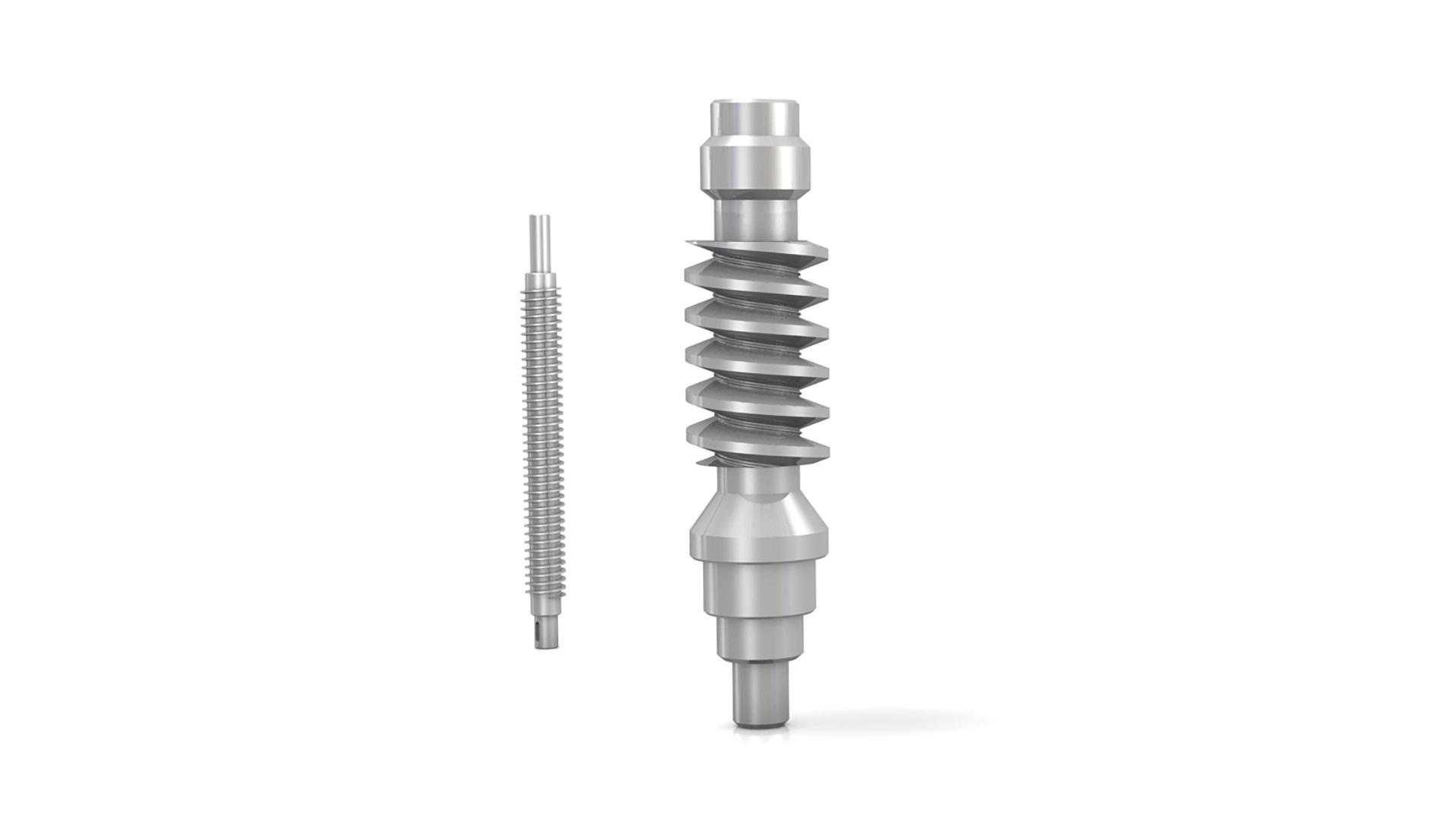

Tous les profils de vis typiques tels que ZI, ZA, ZN et ZK peuvent être mesurés et analysés conformément aux normes.

Protocole ZEISS GEAR PRO worm

Rotor

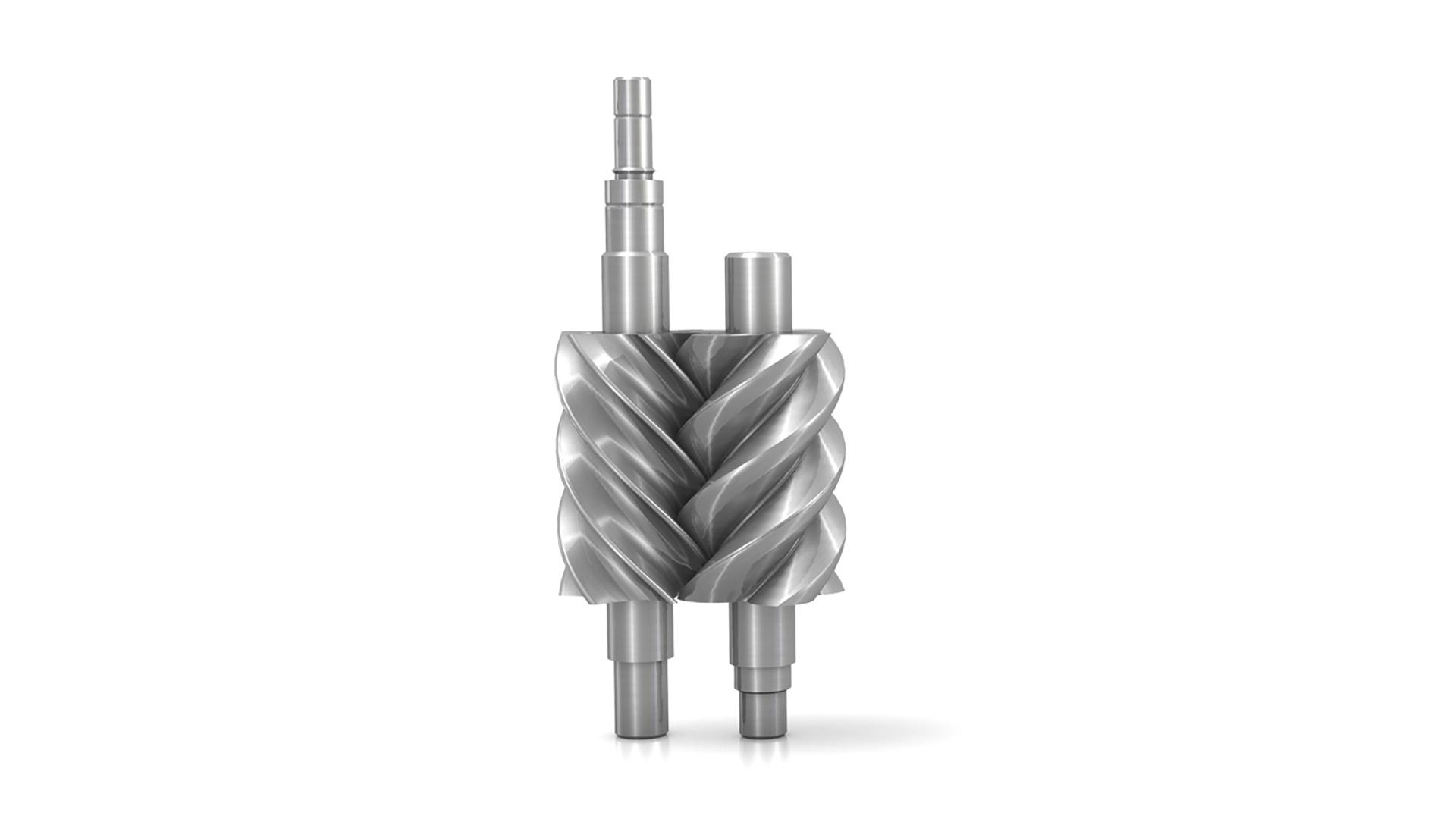

Pour la mesure des rotors (compresseurs à vis), les rotors mâles (rotor primaire), femelles (rotor auxiliaire) et droits sont pris en charge. Les données nominales pour la mesure peuvent être fournies sous la forme d'une coupe transversale de profil ou d'un modèle CAO.

Protocole ZEISS GEAR PRO rotor

Fraise mère

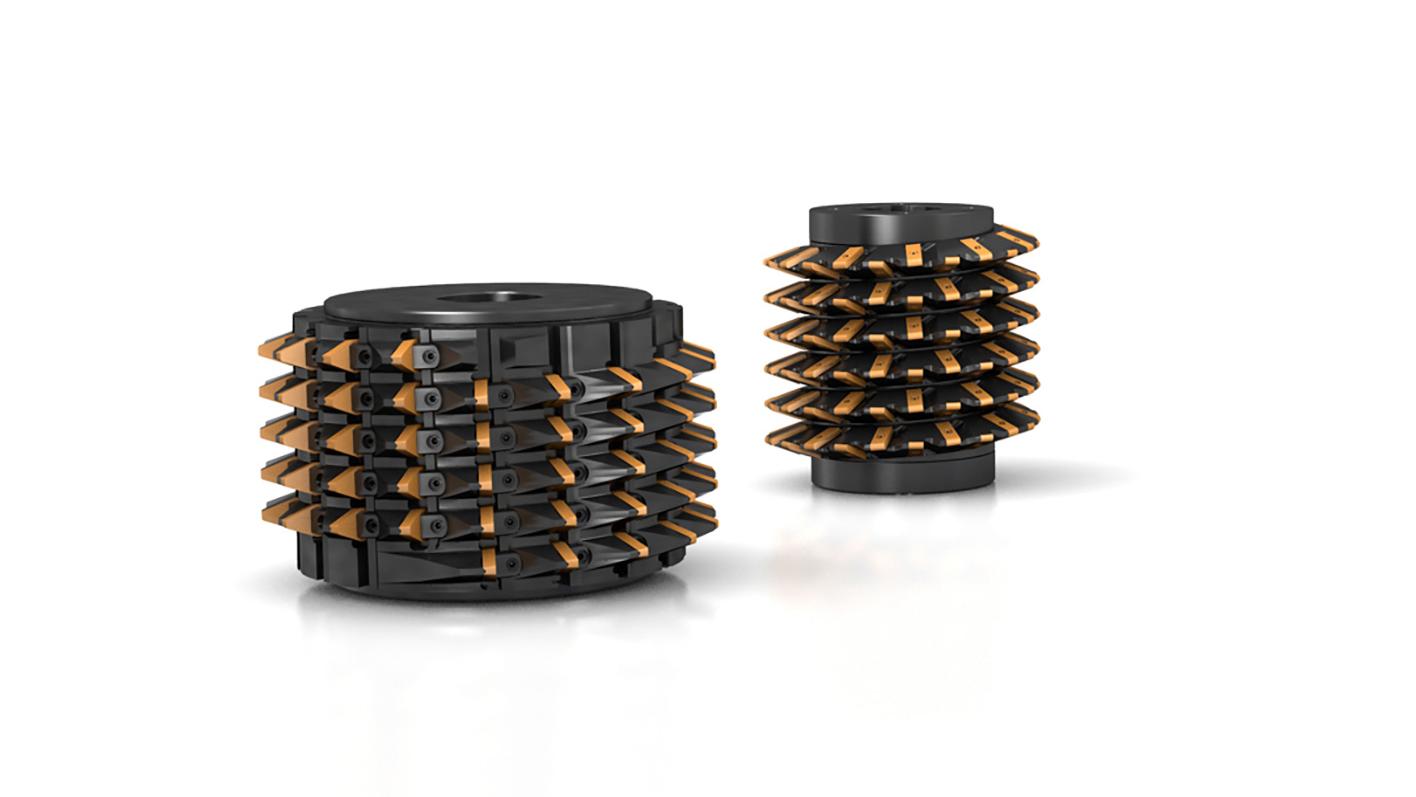

Il est possible de mesurer des fraises mères à filets simples et multiples pour la production d'engrenages involus. Les fraises-mères à profil plein et les fraises-mères en bloc, ainsi que les fraises-mères avec plaques tournantes sont prises en charge. Les fraises mères à géométrie de coupe tangentielle peuvent également être mesurées.
