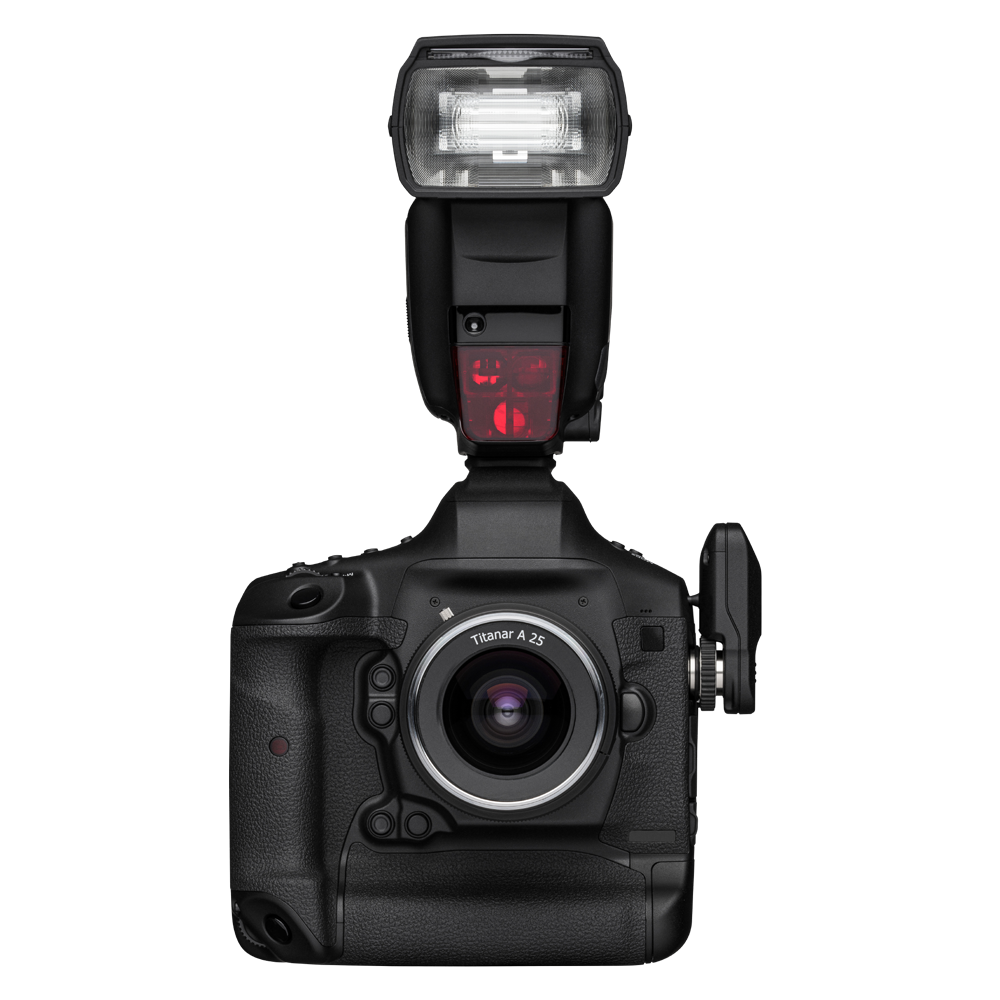

Système de photogrammétrie optique

TRITOP

Maîtriser les tâches de mesure par photogrammétrie

TRITOP saisit les coordonnées tridimensionnelles de points de mesure individuels sur des objets et des composants. Une caméra de mesure numérique est utilisée pour prendre des images à haute résolution en peu de temps. À partir de là, le logiciel intégré crée automatiquement des nuages de points en 3D pour une inspection et une analyse plus approfondies. En tant que système mobile, TRITOP est adapté aux tâches de mesure dans le domaine de la technique de mesure des coordonnées en 3D et des essais en 3D.

Facile à utiliser
Très grande précision, même pour les objets de grande taille
Indépendante de l'emplacement et librement déplaçable

Coordonnées 3D pour une inspection efficace

En tant que système portable, TRITOP mesure les coordonnées 3D des objets de manière rapide et précise. Le logiciel intégré utilise ces données pour des analyses métrologiques, notamment l'inspection et l'affichage des déplacements et des déformations. La visualisation des résultats accélère l'évaluation.

De l'intérieur à l'extérieur

Indépendant des conditions ambiantes

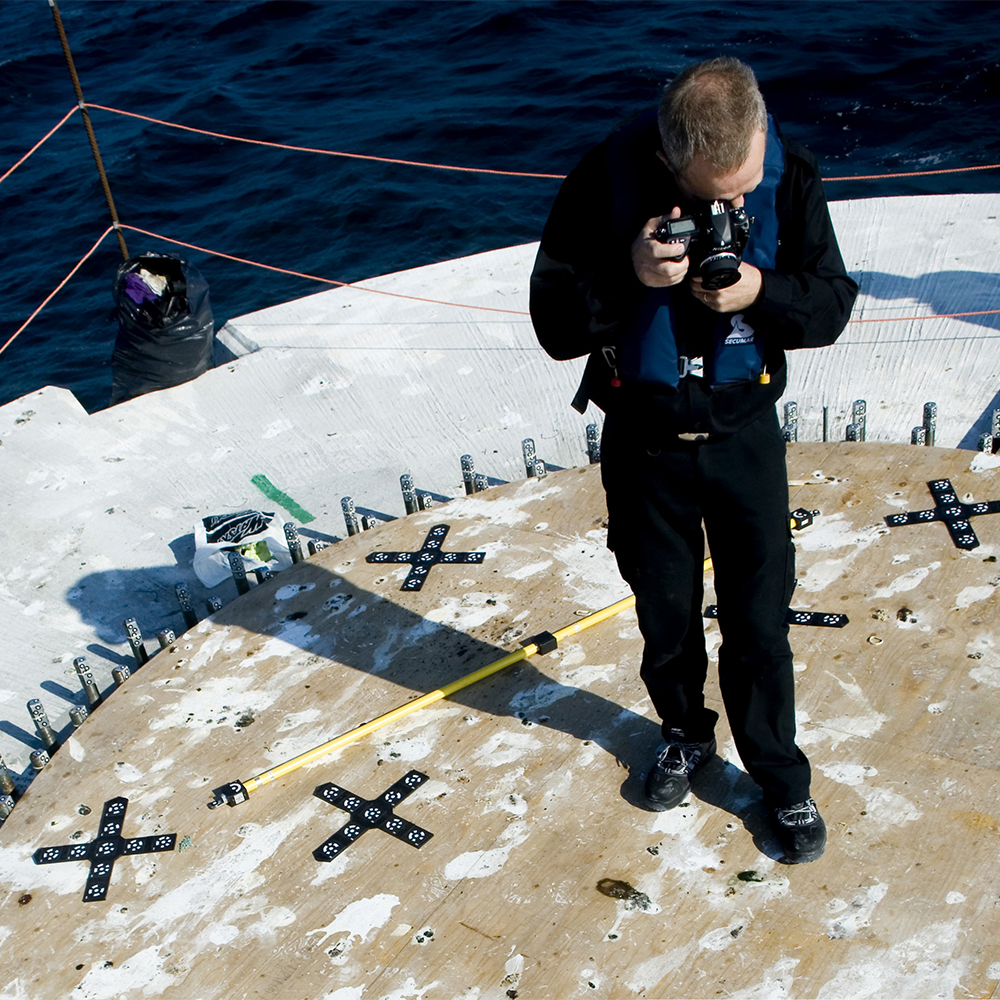

TRITOP est spécialement conçu pour les environnements de mesure difficiles et capture des coordonnées 3D précises en un temps de mesure considérablement réduit, même dans des conditions environnementales exigeantes : directement en production, dans une chambre climatique ou en mer. Le système fournit des résultats de mesure précis, même dans des conditions d'éclairage difficiles. Avec des exigences matérielles minimales, cette solution portable sans fil offre une mobilité totale, quel que soit l'endroit où elle se trouve.

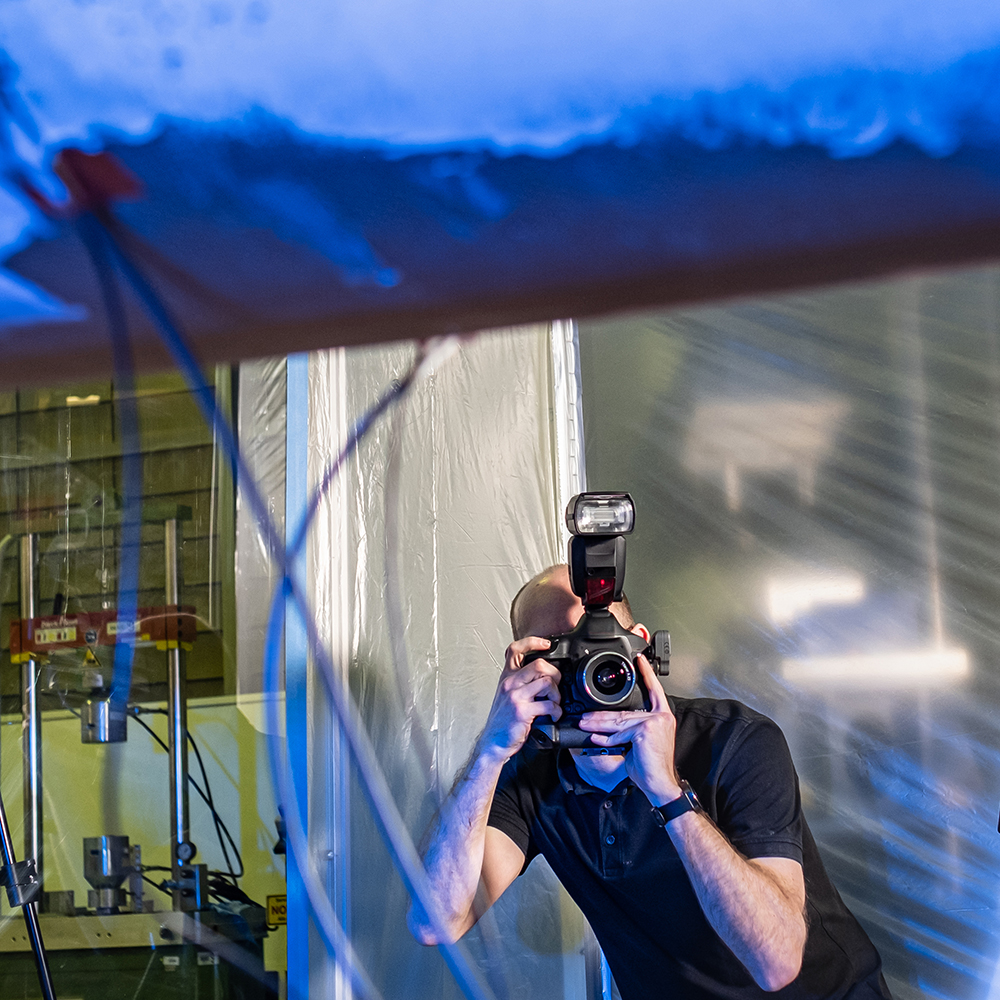

Mesure sans contact

Grande facilité d'utilisation

TRITOP permet l'acquisition de coordonnées 3D sans contact. Le système est particulièrement efficace dans les espaces confinés et les zones difficiles d'accès. Les objets fragiles et les surfaces sensibles peuvent également être mesurés. TRITOP remplace ainsi les méthodes de mesure conventionnelles, telles que les mètres à ruban et les cordes, ainsi que les systèmes complexes de mesure de déplacement ou les LVDT.

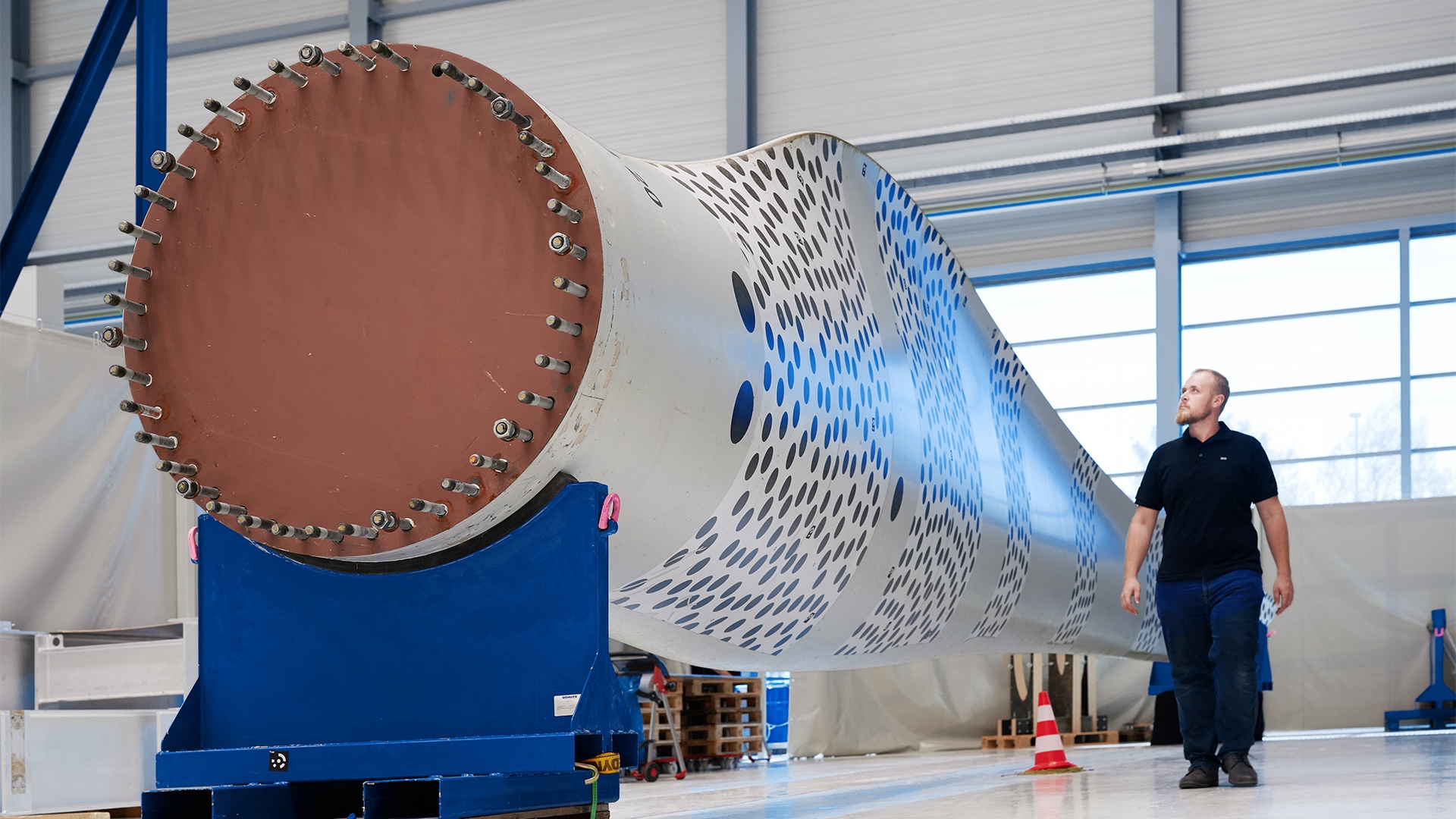

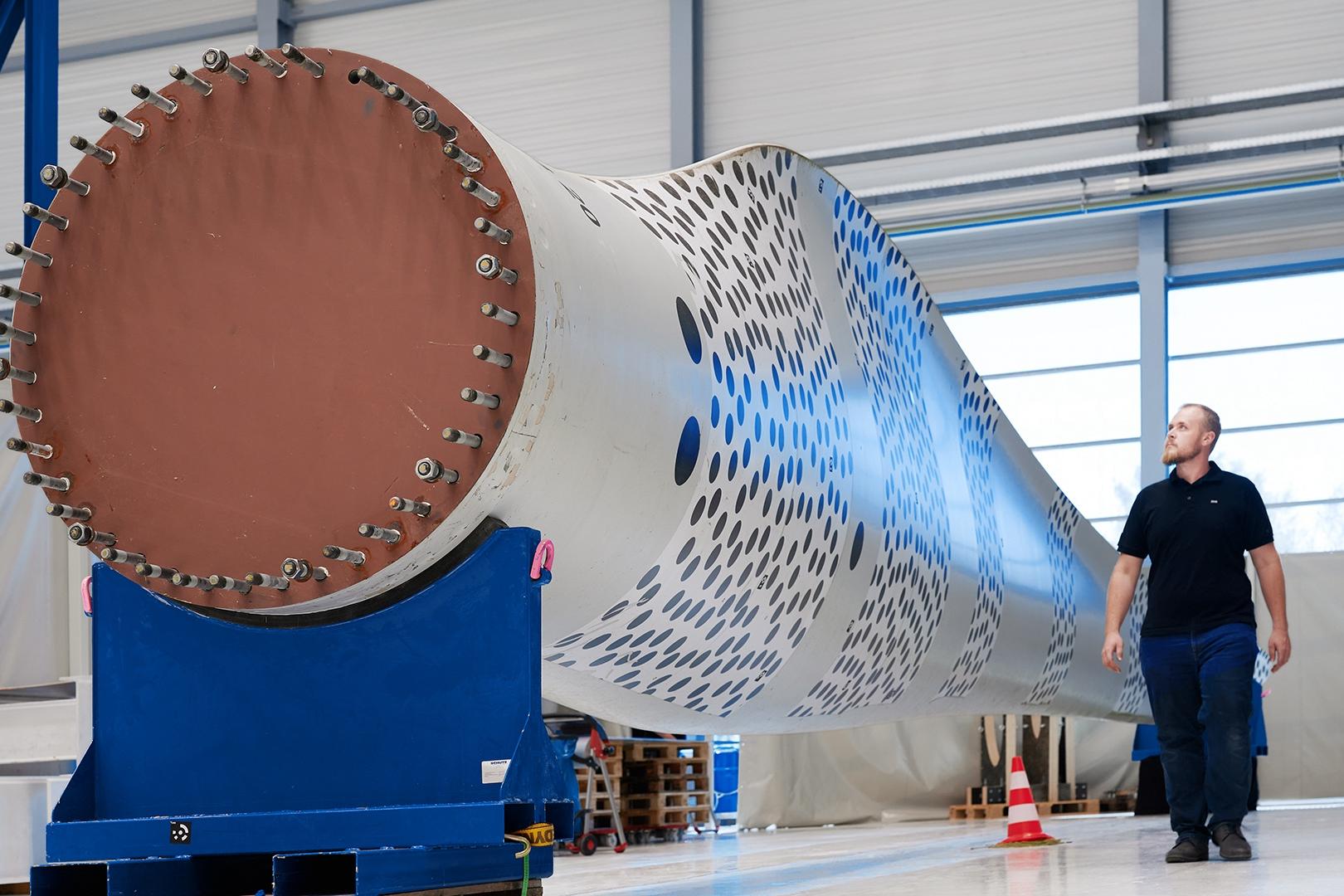

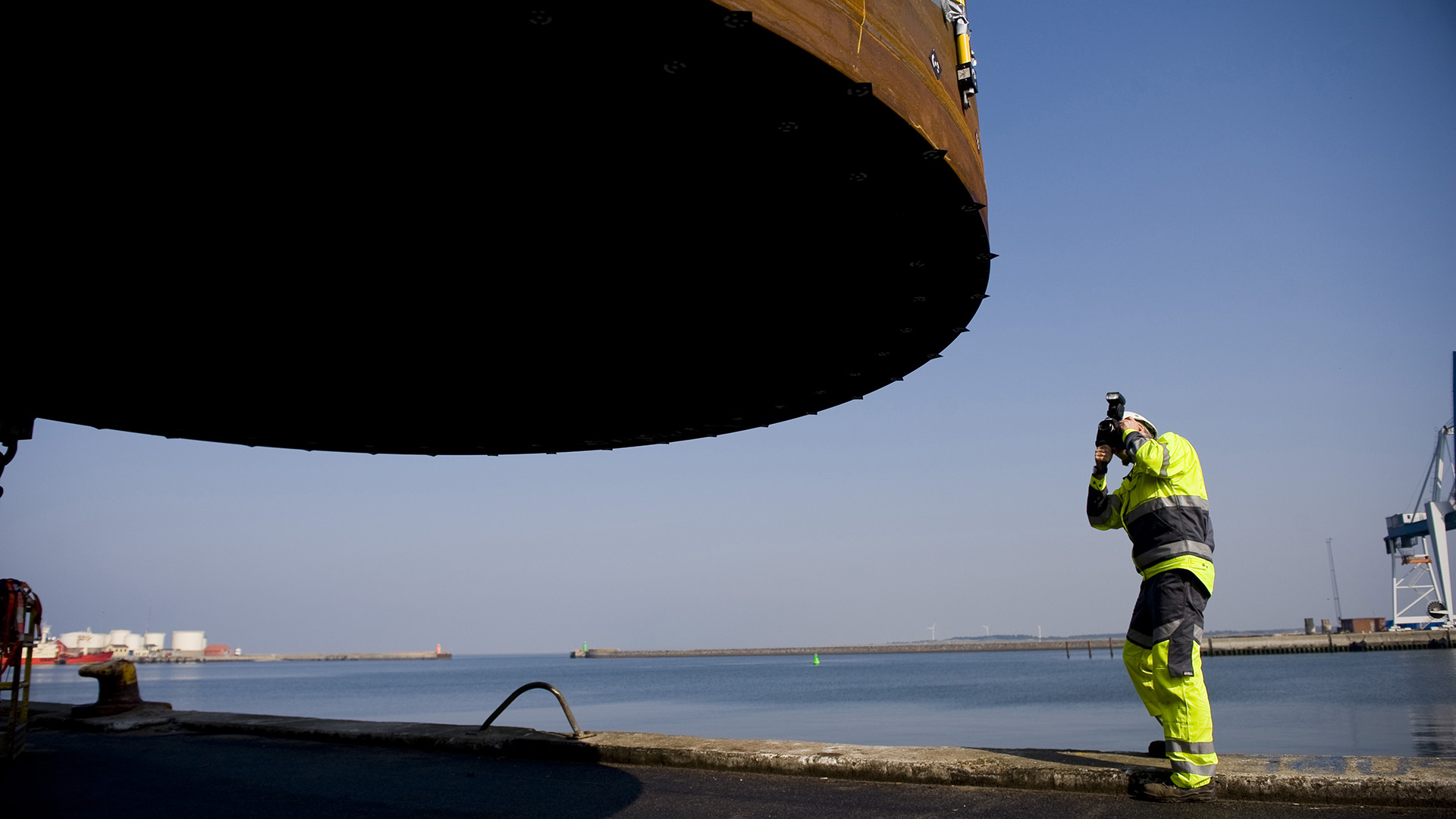

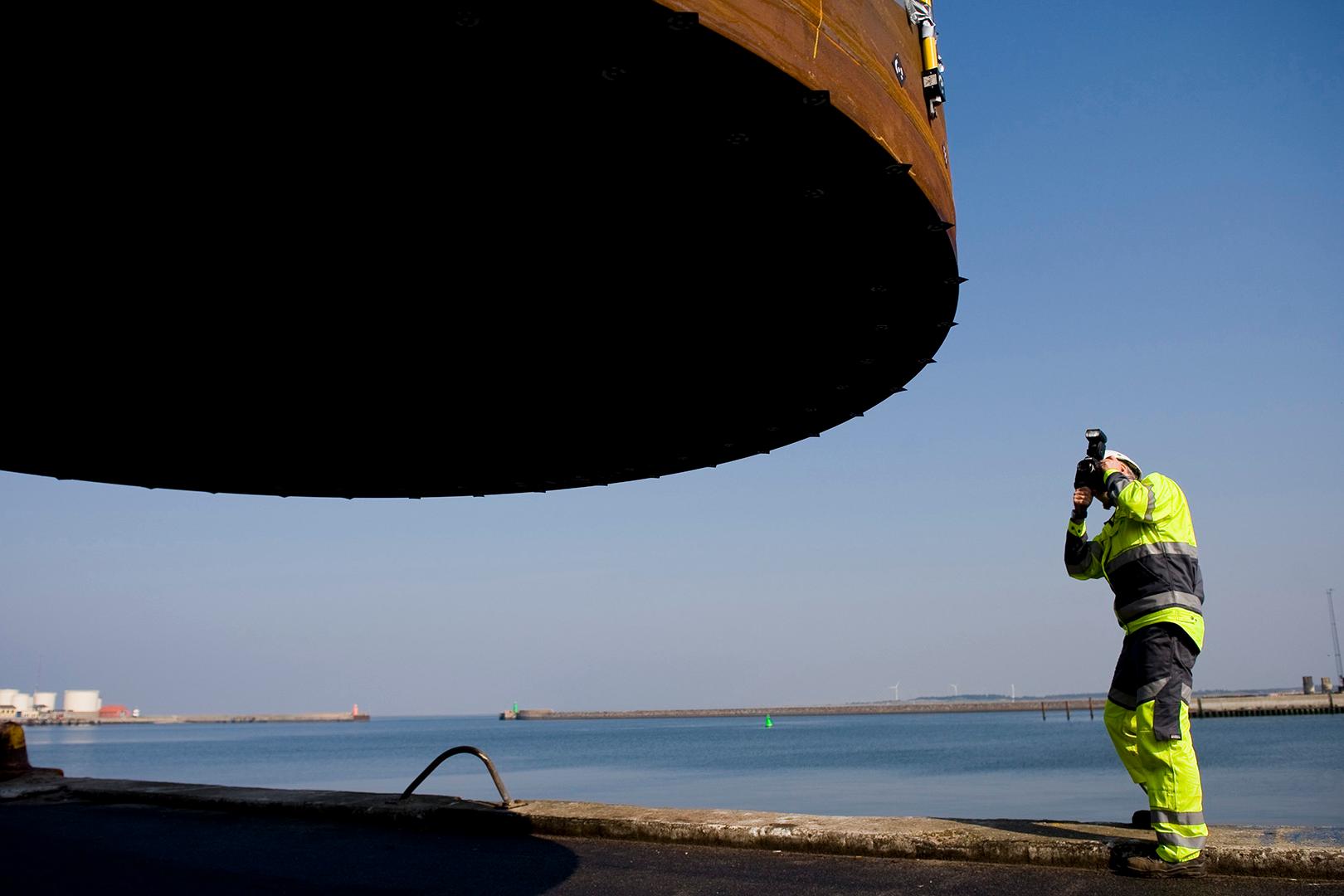

Toutes les tailles d'objets

Le système de mesure s'approche de l'objet à mesurer

En particulier lors de l'inspection de grands objets tels que des navires ou des éoliennes, TRITOP met en pratique le principe le système de mesure vient à l'objet à mesurer. Le système flexible donne le meilleur de lui-même avec des pièces de toutes tailles et de presque tous les matériaux.

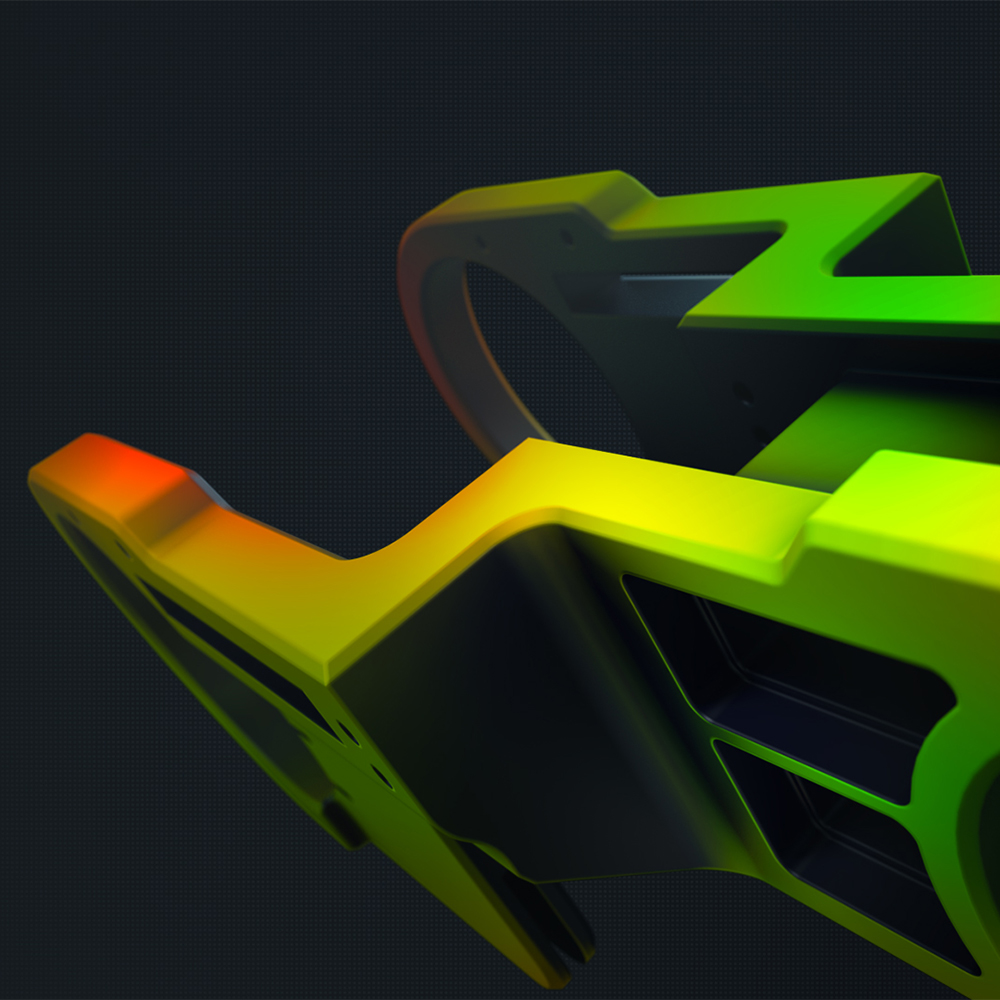

Un outil d'analyse efficace

Le puissant logiciel ZEISS INSPECT

TRITOP est livré avec le puissant logiciel ZEISS INSPECT. Il guide l'utilisateur tout au long du processus de mesure et d'évaluation de manière simple et fiable. L'outil d'analyse permet de visualiser les résultats des mesures, d'effectuer une large gamme d'analyses et comprend des fonctions de rapport complètes.

En savoir plus

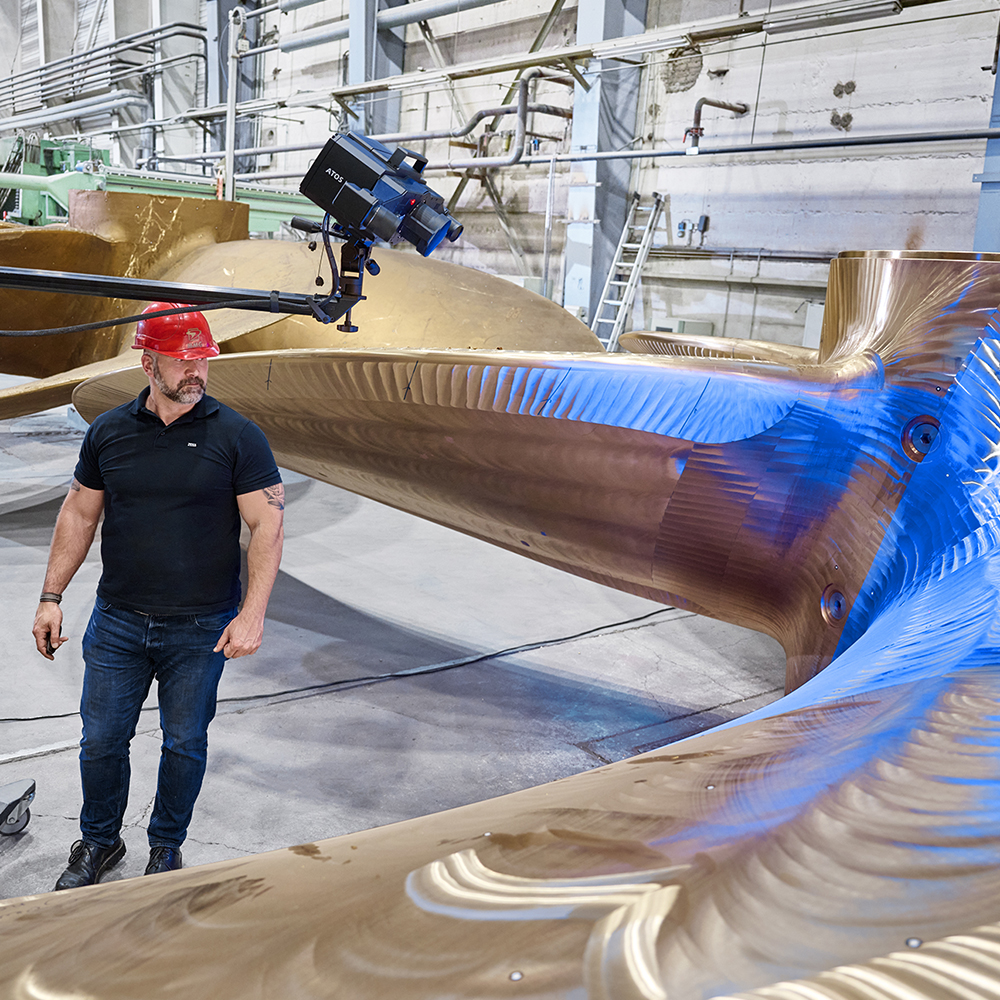

Une équipe imbattable

TRITOP comme extension pour ATOS

Pour l'inspection de composants particulièrement grands et souvent complexes, TRITOP commence par créer des nuages de points de référence. Le scanner optique 3D ATOS utilise ensuite ces points de référence pour transformer automatiquement ses différents scans et atteint ainsi la précision globale de la mesure photogrammétrique sur l'ensemble de la zone de mesure.

En savoir plus

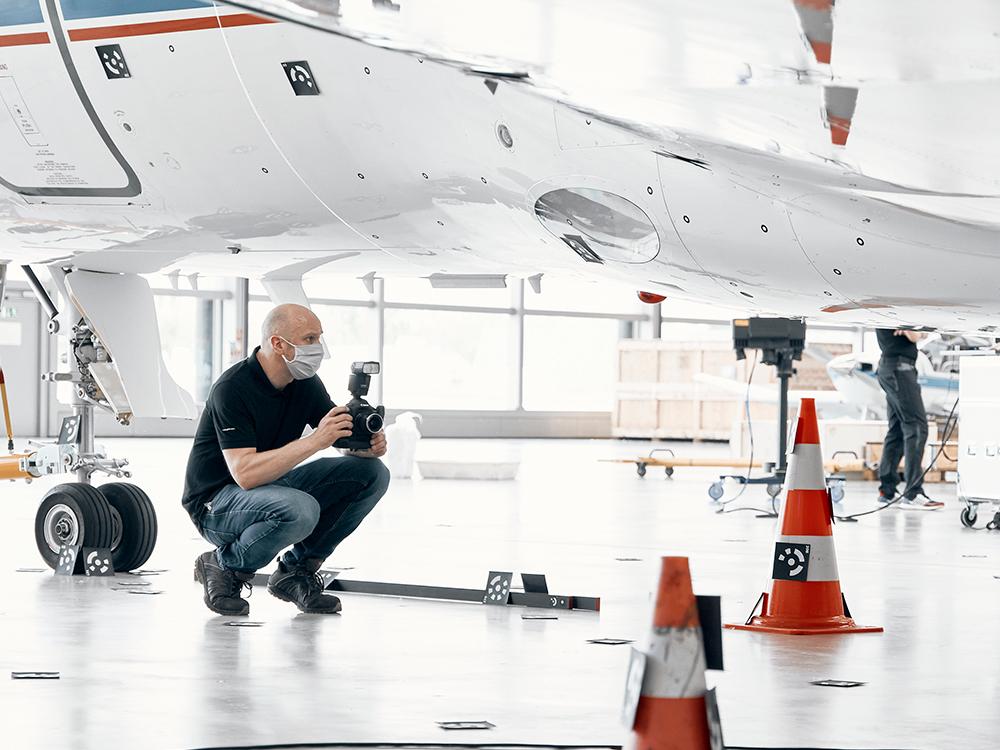

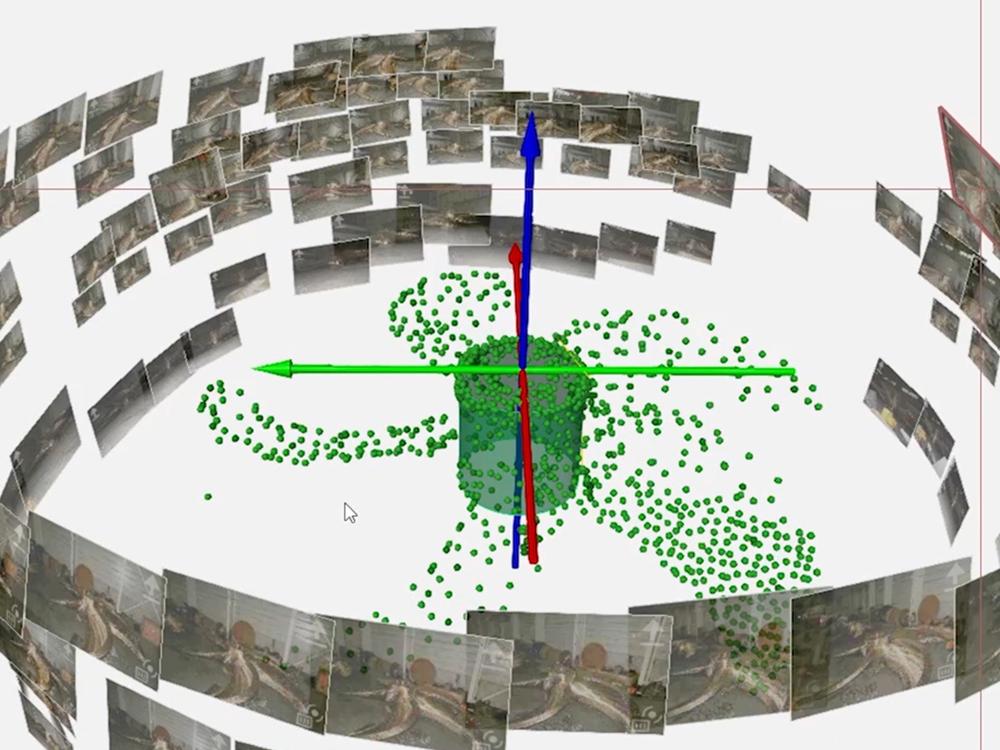

Mesurer en prenant des photos

Lors de la mesure photogrammétrique avec TRITOP, les coordonnées de l'objet sont enregistrées à l'aide d'un appareil de mesure numérique. TRITOP photographie d'abord l'objet à mesurer sous différents angles, puis le logiciel calcule automatiquement les coordonnées 3D à l'aide de l'ajustement du faisceau de toutes les images 2D prises.

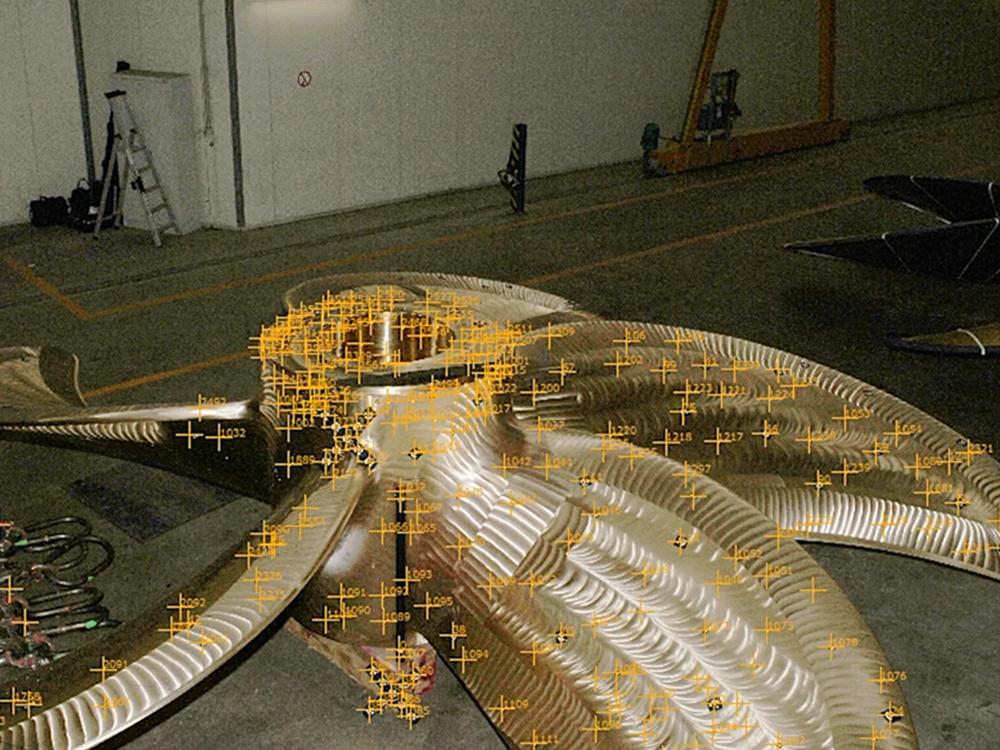

Interface utilisateur logicielle sophistiquée pour un fonctionnement sans erreur

Stabilité de la température, absence de maintenance, résistance aux vibrations

Système d'autocontrôle avec retour d'information continu sur la qualité de l'image

Temps de mesure considérablement réduit, préparation facile des mesures

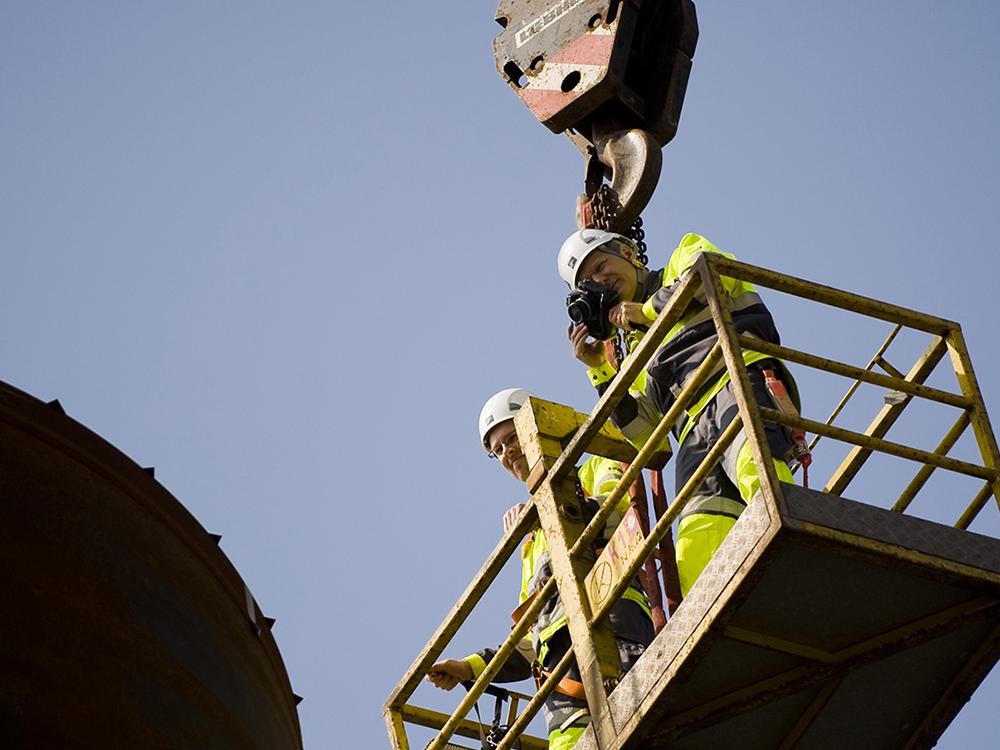

Relever rapidement les défis dans n'importe quel endroit

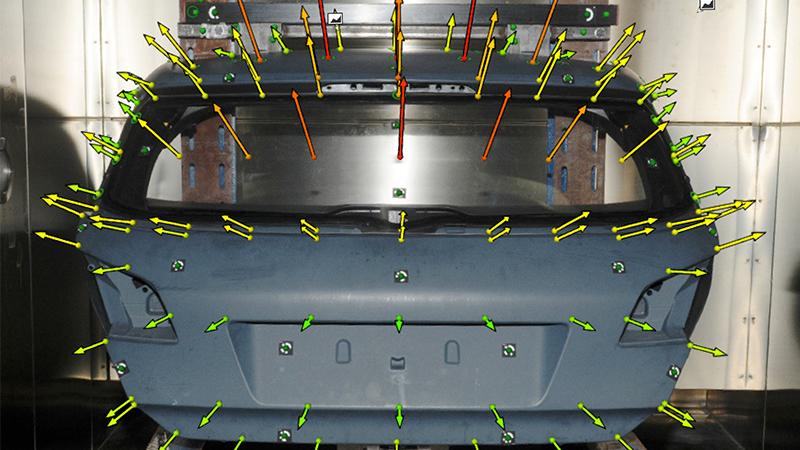

Analyse de la déformation statique

TRITOP détermine les déplacements et les déformations lors d'essais en chambre climatique, de simulations environnementales, d'essais de charge et de vieillissement et analyse les changements d'écartement et d'affleurement ainsi que la rigidité.

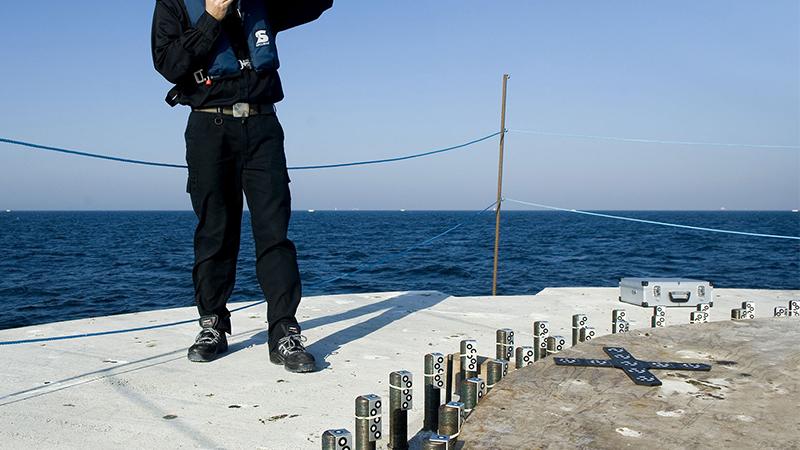

Éoliennes

Les éoliennes ne sont souvent assemblées qu'une fois arrivées à destination. TRITOP fournit des coordonnées 3D précises des boulons et des surfaces de montage dans l'environnement exigeant des mesures offshore.

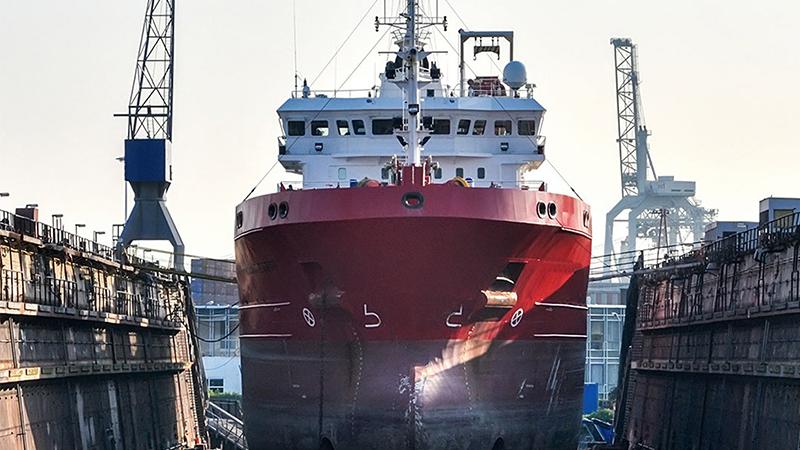

Construction navale

TRITOP réduit le temps passé par les navires en cale sèche de plusieurs mois à quelques jours. Les données de mesure permettent d'inspecter les coques des navires et de reconstituer les pièces de rechange.

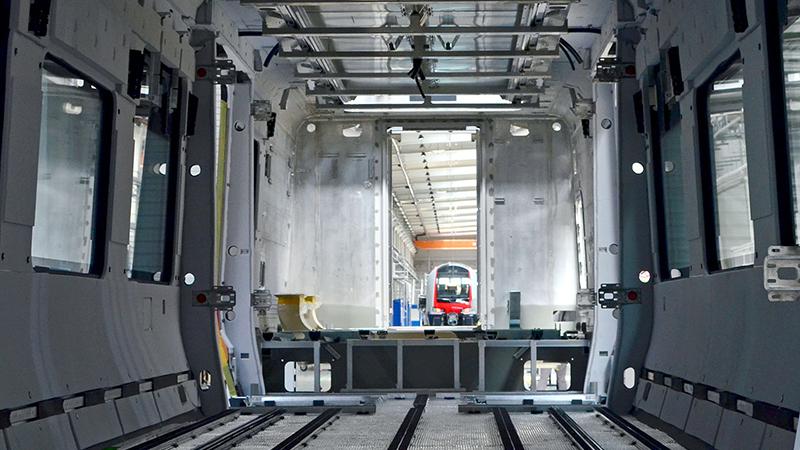

Construction de wagons

Avec une large gamme d'options pour l'analyse de la planéité, du parallélisme et de l'équerrage, TRITOP accélère le processus de mesure et d'inspection.
