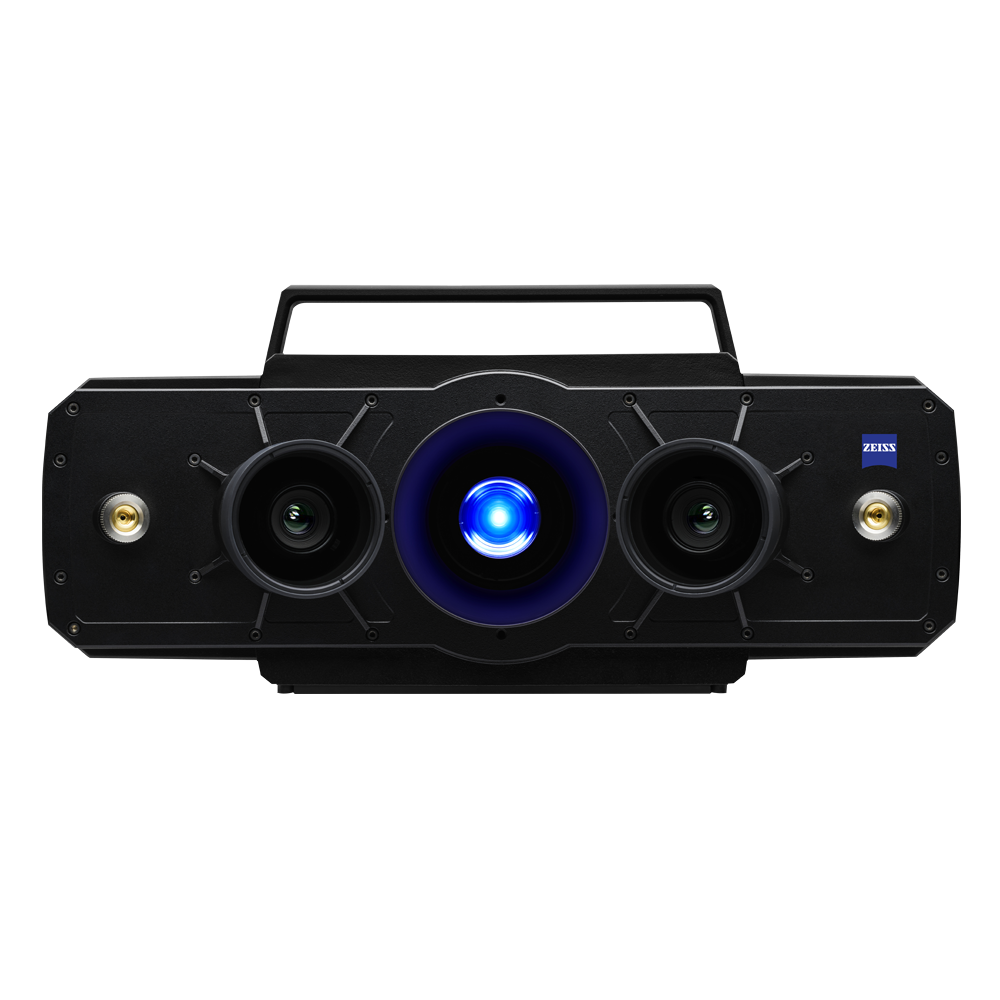

ATOS 5 for Airfoil

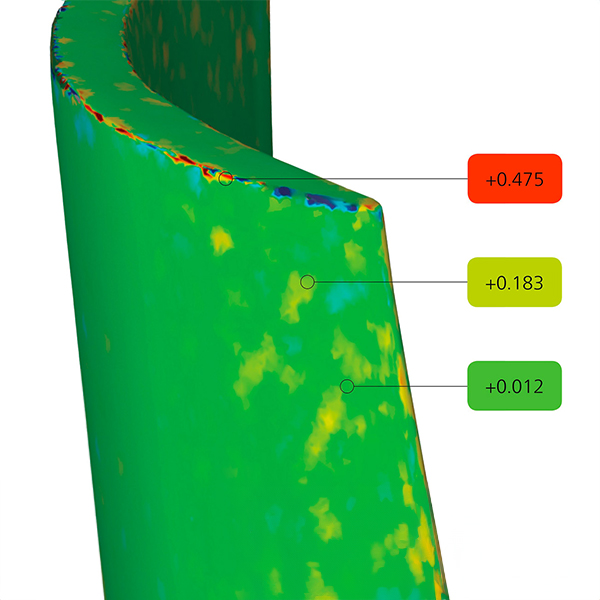

ZEISS a intégré dans sa technologie la représentation 3D des écarts de surface par rapport à la CAO ou au maillage étalon. Les comparaisons de surface sont généralement utilisées lors du développement de nouveaux produits afin d'identifier des problèmes dans le processus de fabrication. Les comparaisons peuvent être effectuées dans plusieurs alignements, dont l'ajustement par rapport à la CAO ou au RPS. Cet outil puissant révèle des détails du produit que les outils traditionnels ne peuvent pas fournir.

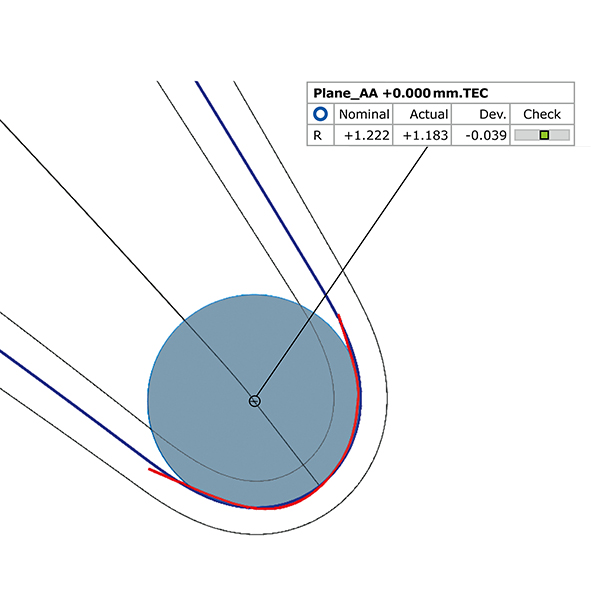

La création du point de bout fait partie des fonctionnalités standard, elle est déterminée par le point d'intersection de la ligne de corde sur le bord d'attaque ou le bord de fuite avec la zone intrados et de dépression de la pale. Des paramètres pour expert permettent de déplacer des points le long de la ligne de corde. Les rayons de bord sont aussi calculés automatiquement et générèrent des éléments au niveau du bord d'attaque et ou de fuite de la pale.

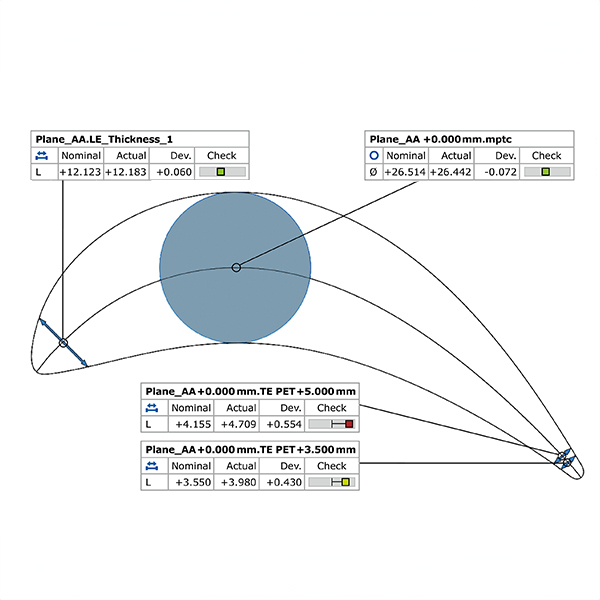

L'épaisseur en bord d'attaque ou de fuite est aussi calculée automatiquement par une fonctionnalité standard. Une boîte de dialogue permet de choisir à quelle distance du point de bout cette épaisseur doit être mesurée. Différentes options permettent de tracer les mesures le long de la ligne de corde. Les épaisseurs standard à des angles d'emboutissage prédéfinis peuvent également être créées. L'épaisseur maximale du profil aérodynamique est contrôlée soit avec le rayon maximum inscrit, soit avec la distance maximum.

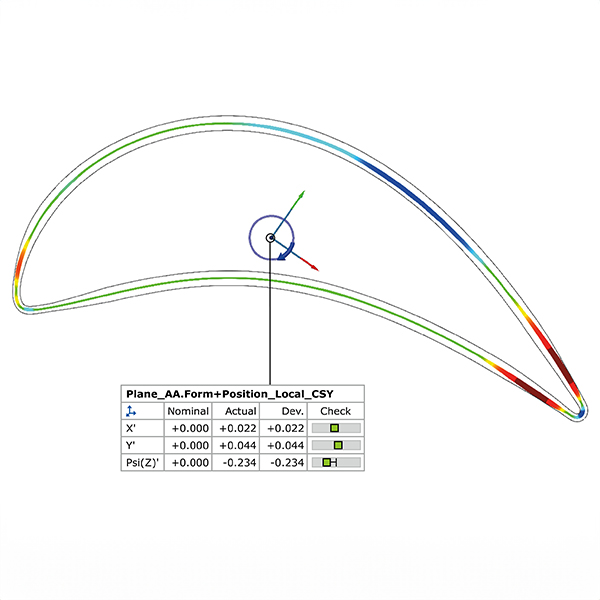

Le logiciel offre un moyen flexible d'évaluer la forme et la position des sections de pales pour répondre aux besoins de l'utilisateur final. Les techniques d'évaluation des données des sections réelles peuvent être comparées à l'aide des méthodes de Tchébycheff, de Gauß ou de meilleur ajustement par tolérance. Le logiciel peut également comparer les résultats à l'aide des zones de tolérances où les tolérances varient selon les différentes zones des sections d'une pale.
