SCAN 3D SANS CONTACT

ATOS Compact Scan

Scanner 3D mobile pour une large gamme d'applications

ATOS Compact Scan est un scanner 3D portable conçu pour une large gamme d'applications. Il offre précision et flexibilité, ce qui en fait un choix idéal pour répondre à divers besoins de numérisation.

  • Inspection à 360°
  • Champ de vision évolutif
  • Un fonctionnement sans stress pour les utilisateurs
Contenu de page
Contact

Caractéristiques

ATOS Compact Scan permet d'obtenir un niveau de qualité de référence en termes de précision, d'exactitude et d'exhaustivité.

  • Contenu tiers bloqué

    Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

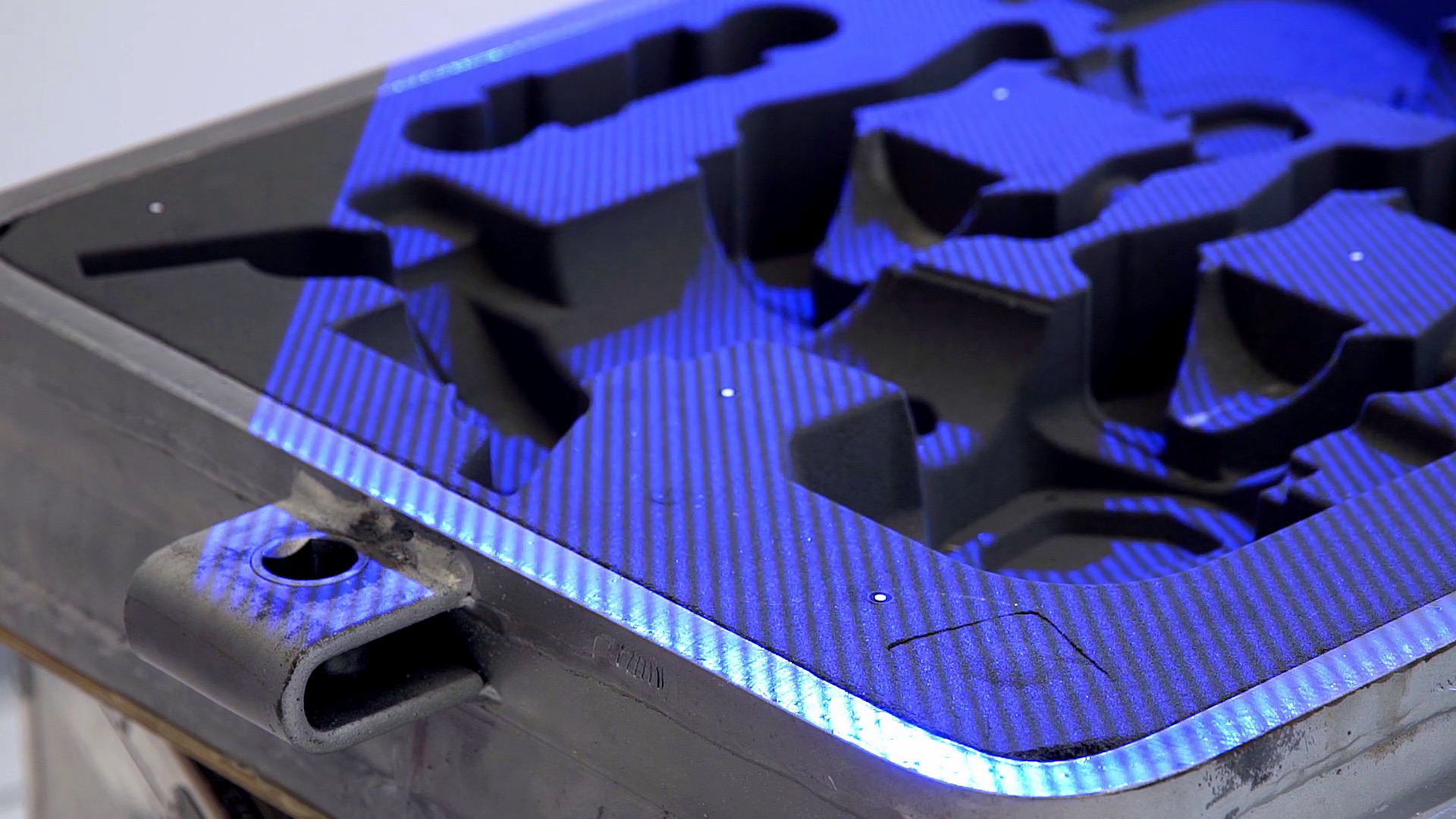

    Une précision de travail assurée par des résultats de numérisation pointus et précis. Le point de départ parfait pour la rétroingénierie et l'inspection.
    Numérisation

  • Contenu tiers bloqué

    Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

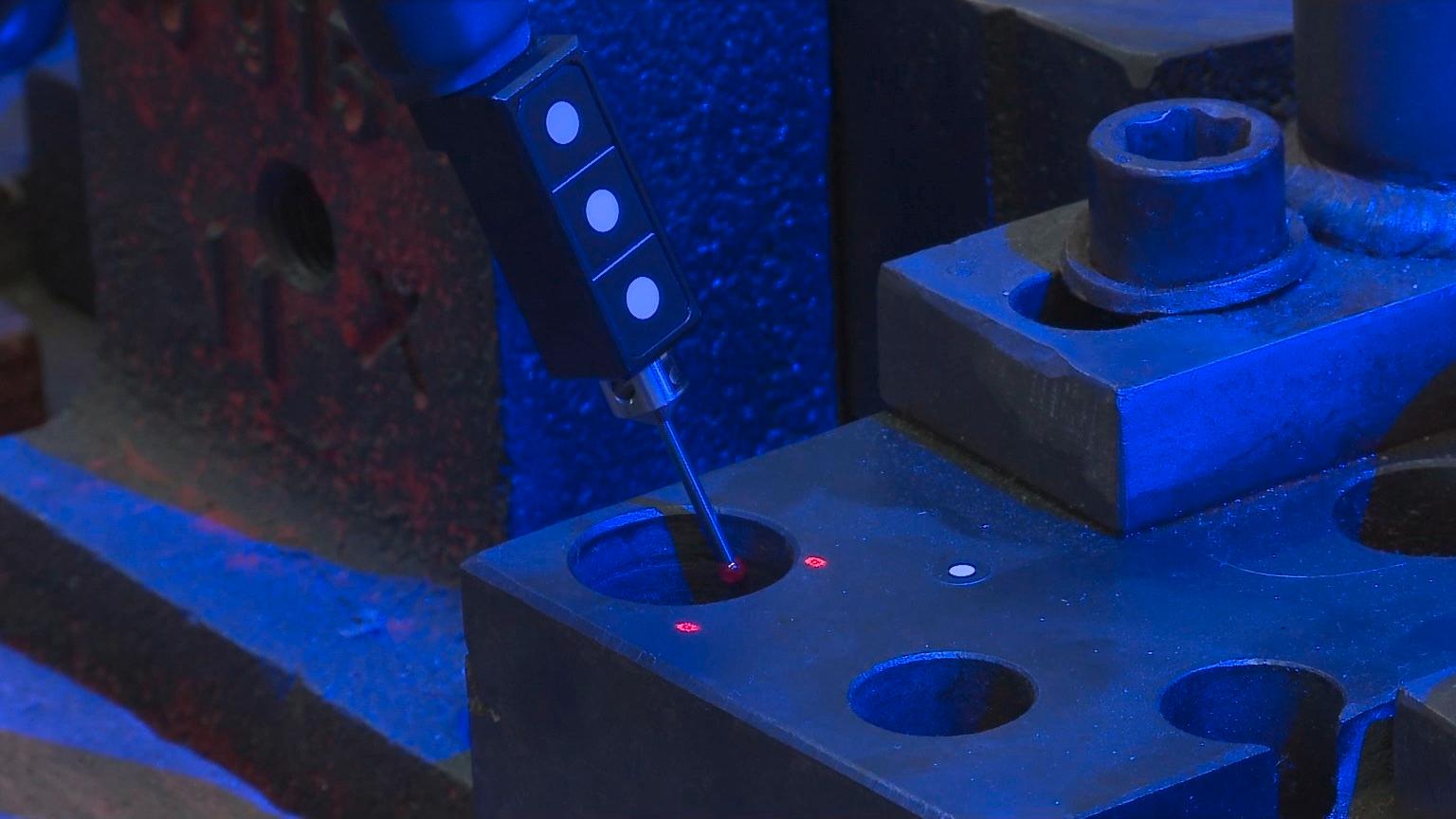

    Numérisation de poches profondes, d'alésages et de zones inaccessibles grâce à la technique sans contact. Le complément parfait à la numérisation 3D.
    Palpage

  • Contenu tiers bloqué

    Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

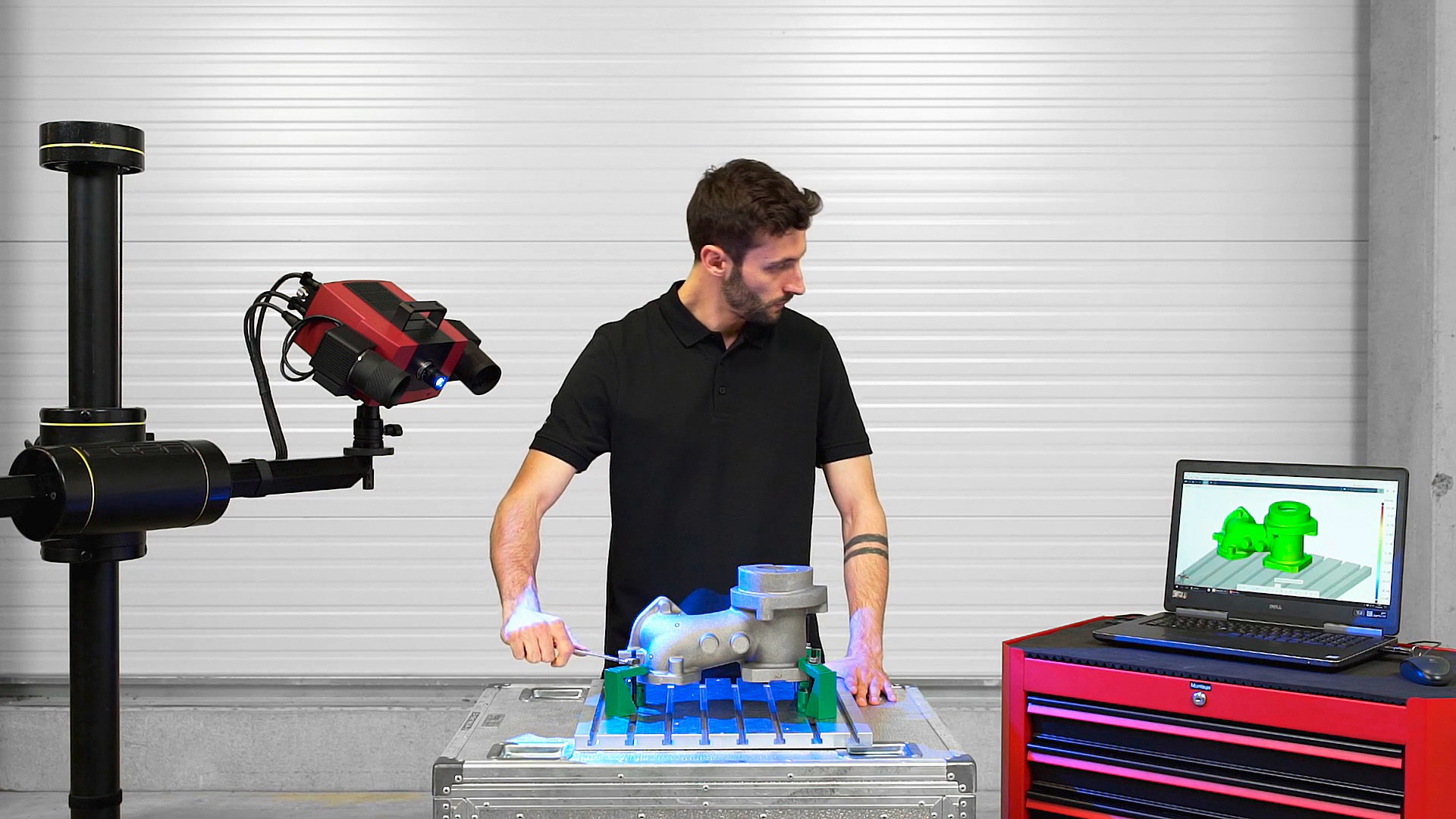

    Positionnement des composants pendant l'assemblage ou pour l'alignement qui précède le fraisage. Un avantage utile dans les opérations de production.
    Suivi

  • Contenu tiers bloqué

    Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

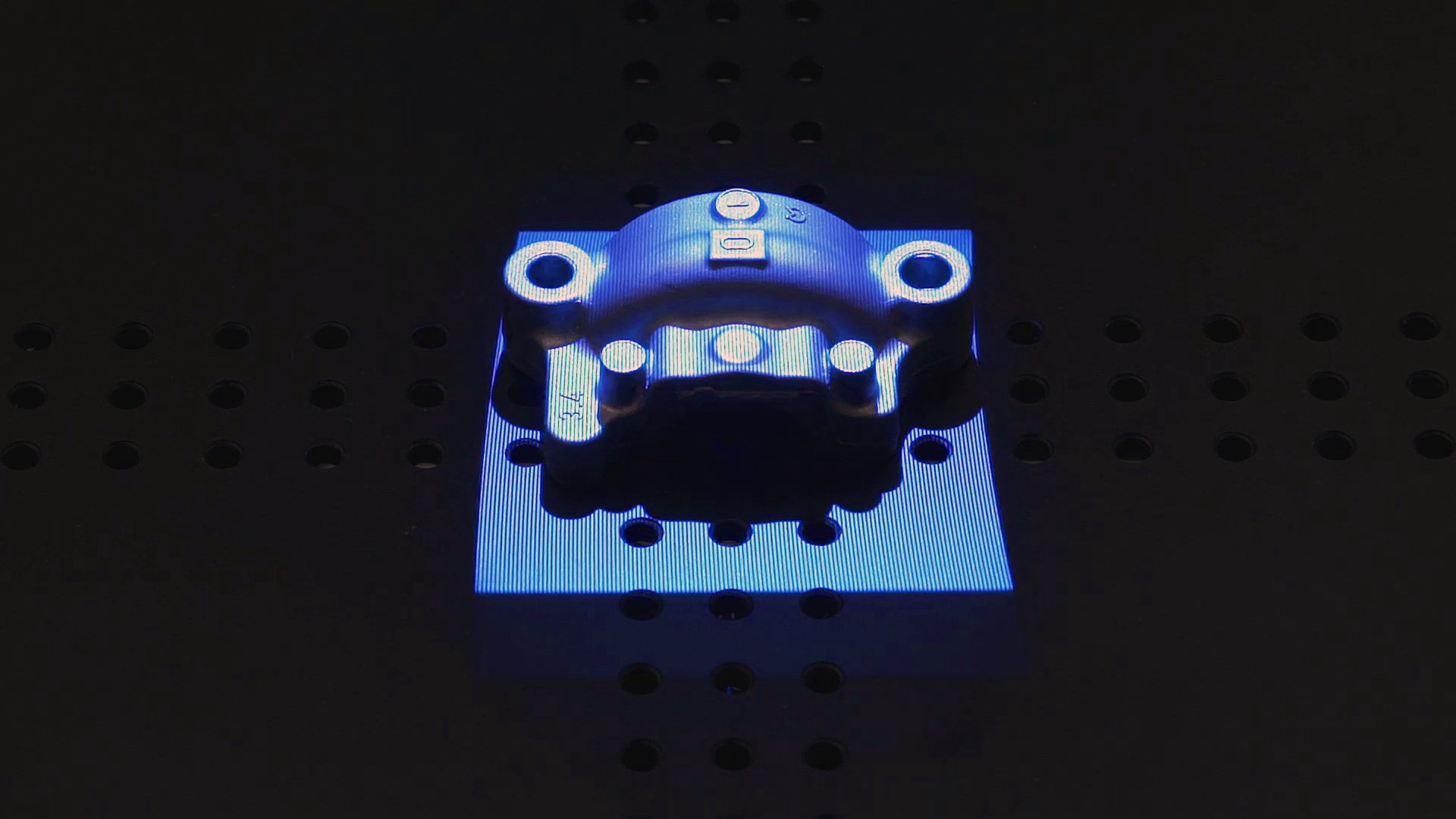

    Bénéficiez de l'interchangeabilité des objectifs, qui permet d'analyser des zones de vison petites et grandes avec des détails de haute précision.
    Utilisation évolutive

  • Contenu tiers bloqué

    Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

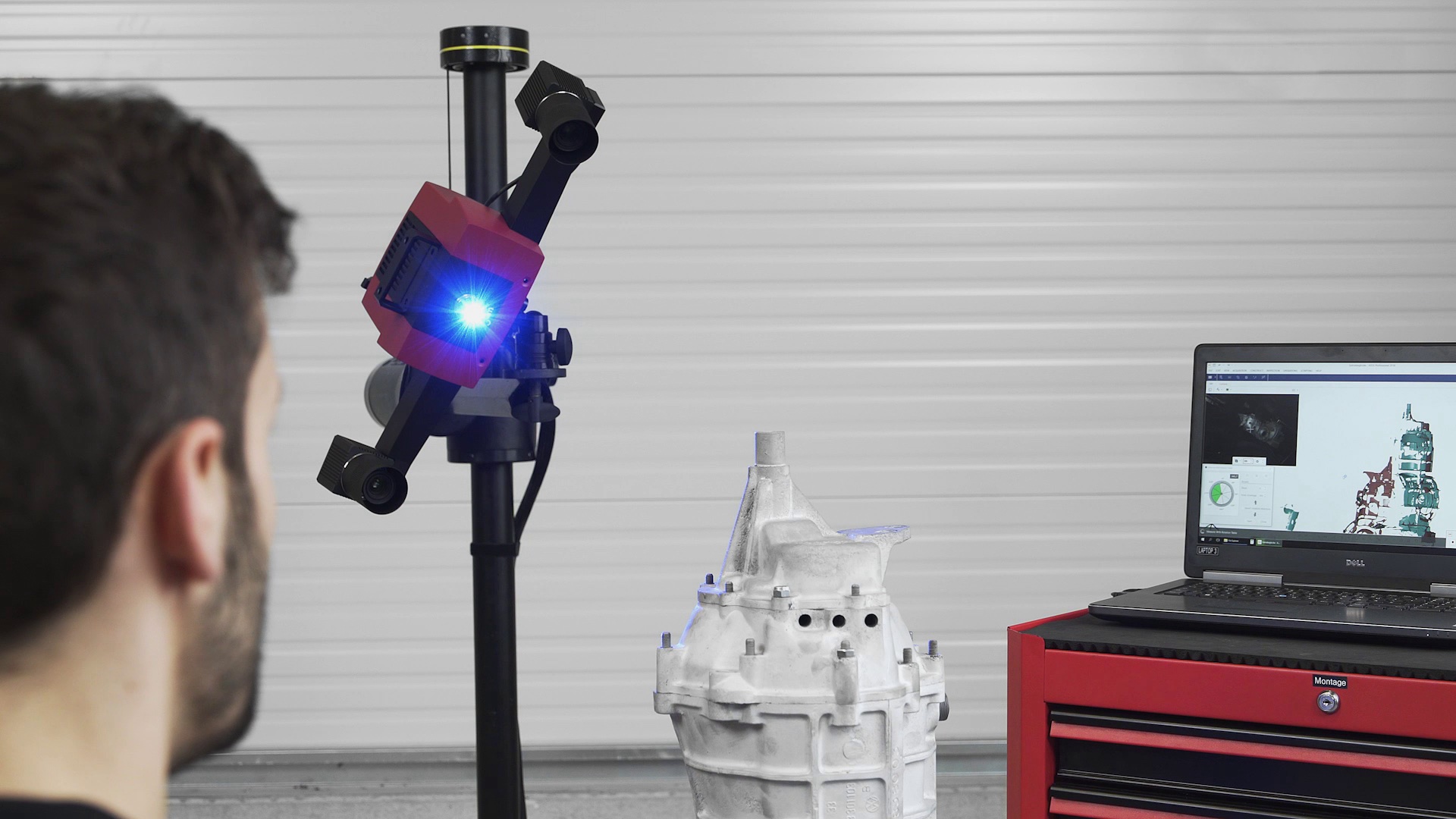

    Profitez de la facilité d'utilisation du scanner 3D, en particulier pour les objets de grande taille. Il n'est pas nécessaire de tenir ATOS Compact Scan en continu.
    Manipulation simple

  • Contenu tiers bloqué

    Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

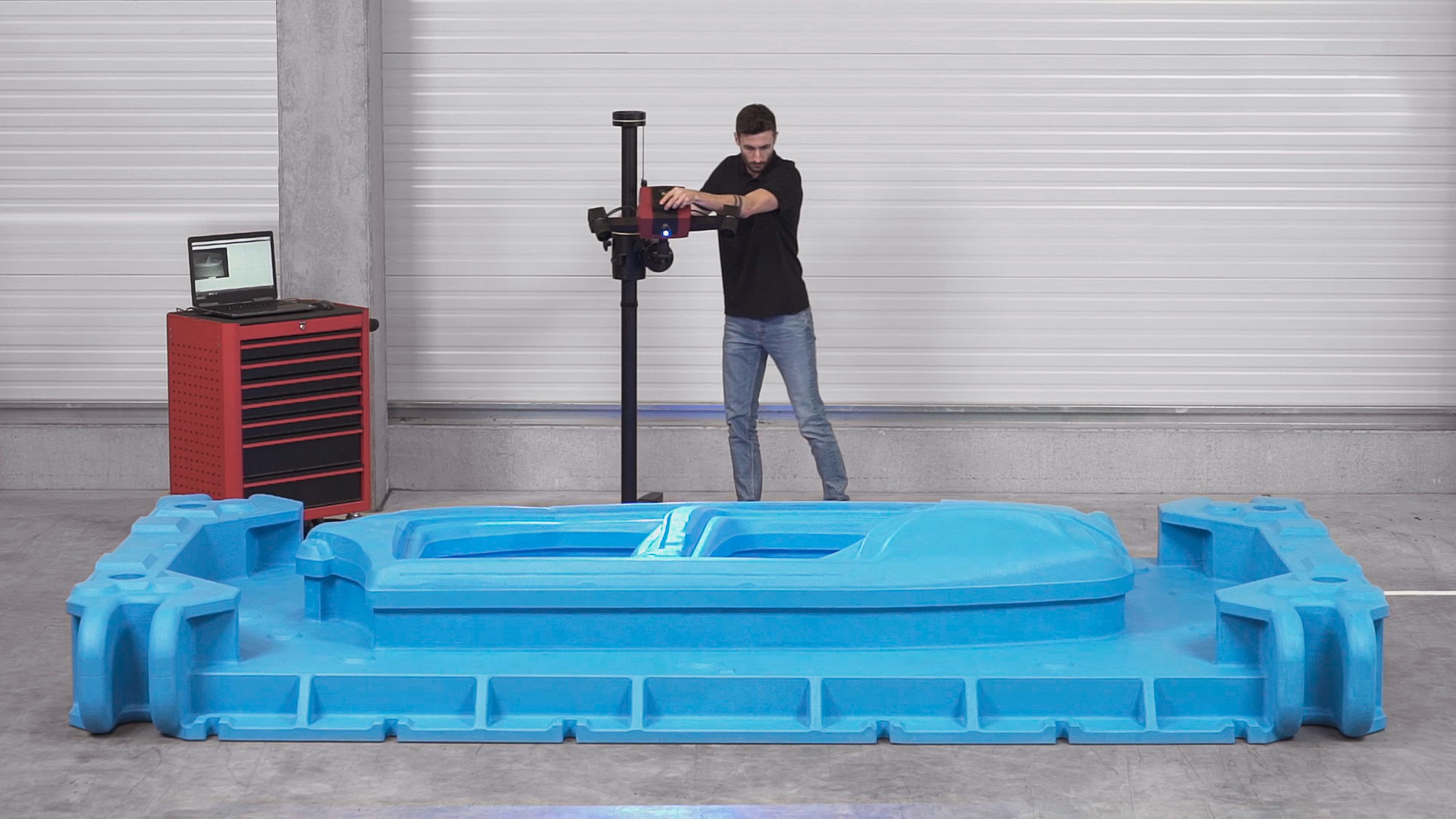

    Inspection ou rétroingénierie sur la ligne de production ou à l'emplacement de la pièce concernée.
    Mobilité

Bénéficier de

  • Inspection à 360°

    Scanner, sonder, suivre en un seul système.

    Numérisation et analyse de votre composant en un temps réduit.

  •

    Flexibilité

    Champ de vision modulable et haute précision.

    Utilise différents volumes de mesure et numérise aussi bien des petits composants que des voitures entières.

  •

    Mobilité

    Fonctionnement sans stress pour l'utilisateur.

    Métrologie mobile des coordonnées dans un produit portable au poids plume.

Caractéristiques techniques

ATOS Compact Scan dispose de la technologie éprouvée des produits ATOS et offre la résolution appropriée pour toutes les exigences.

  • Capteur

    • Alimentation électrique : 110/230 V CA, 50-60 Hz
    • Poids : environ 4 kg
    • Ajustement de la distance : Pointeurs laser
    • Température de service : 5 °C à 40 °C (sans condensation)
    • Longueur du câble : 10 m

    Caméra

    • Résolution : 8 ou 12 mégapixels
    • Port : Gigabit Ethernet
    • Vitesse de numérisation : 1 seconde environ

    Ordinateur

    • Fixe : Station de travail
    • Portable : Ordinateur portable (via Thunderbolt 3)
    • Système d'exploitation : Windows 10
  		•

    Support de Caméra Petits Objets

    Support de caméra 300

    Cadre de la caméra 500

    MV170 : 170 x 130 mm²

    MV600 : 600 x 500 mm²

    MV1200 : 1200 x 1000 mm²

    MV80 : 80 x 60 mm²

    MV350 : 350 x 250 mm²

    MV700 : 700 x 500 mm²

    MV45 : 45 x 35 mm²

    MV170 : 170 x 130 mm²

  • Contient

    • Sonde de contact
    • Objet de calibrage
    • Marqueurs de points
    • Colonne
    • Malette de transport

    Options

    • Cadres avec points de référence
    • Kit de palpage
    • Plateau tournant manuel à schéma de trou taraudé
    • Automatisation à 1 axe : plateau tournant mobile motorisé
    • Automatisation à 3 axes : Kit de motorisation comptant un module d'inclinaison et de rotation et un axe vertical
    • Photogrammétrie

Domaines d'application

Grâce à une zone de mesure évolutive et à une fonctionnalité de scan et de suivi intégrée, le scanner 3D sans contact s'adapte idéalement aux défis inhérents à chaque tâche de mesure.

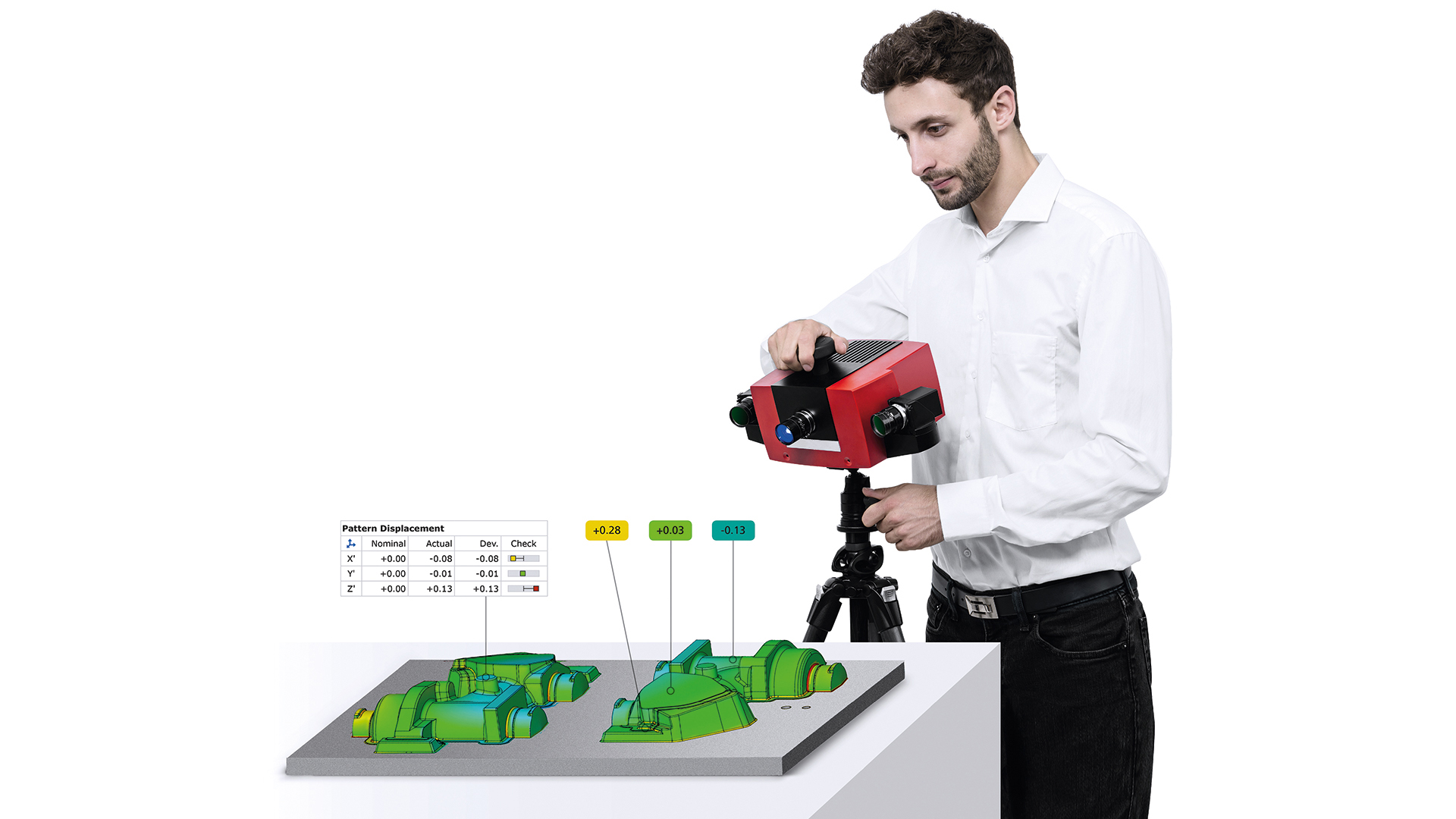

  • ZEISS ATOS Compact Scan comprend

    Comprendre

    Visualisation du processus de production en différentes dimensions.

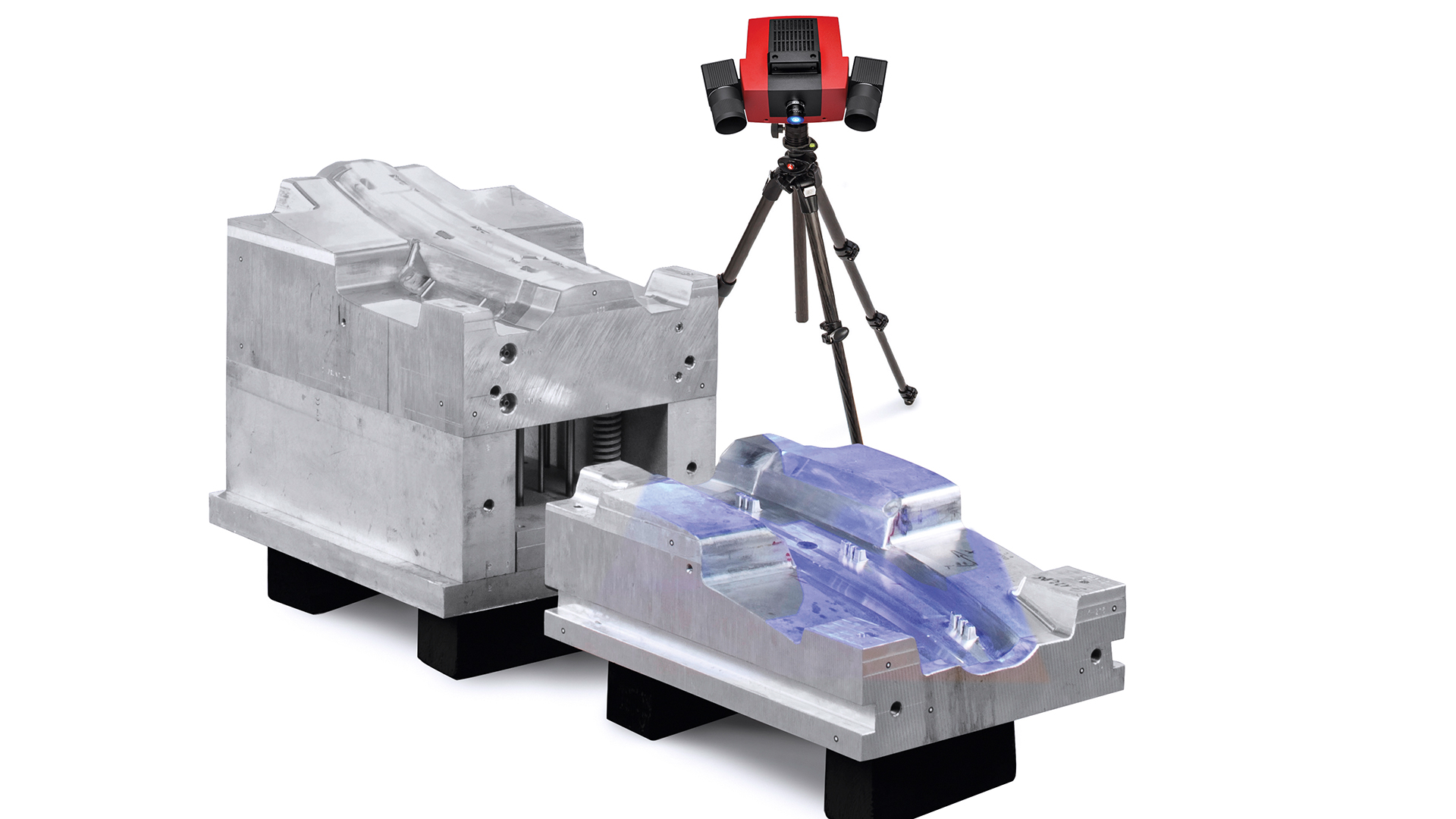

  • ZEISS ATOS Compact Scan inspecté

    Inspecter

    Contrôle de l'outillage et des pièces par rapport à la CAO ou aux schémas.

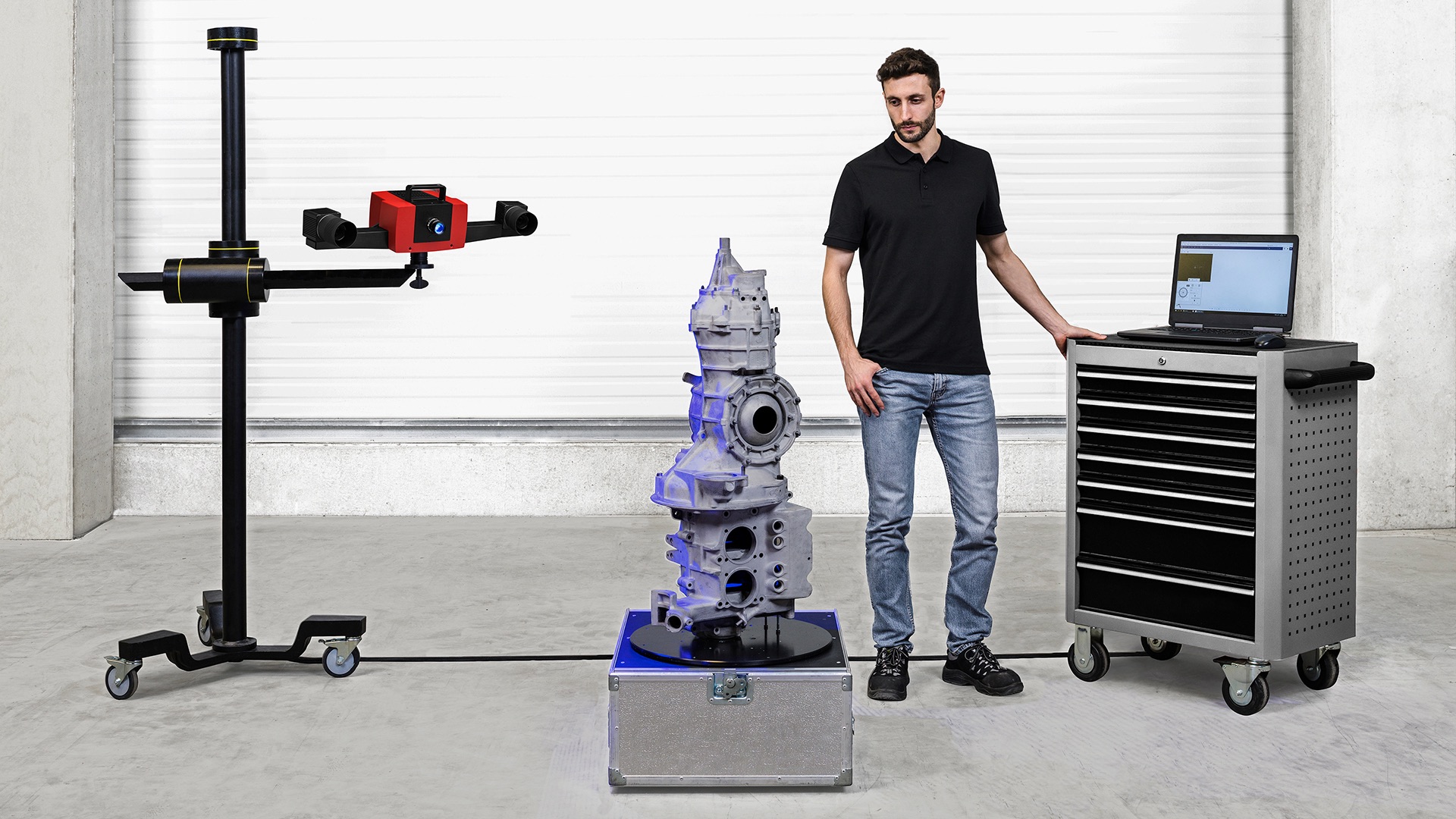

  • ZEISS ATOS Compact reverse engineer

    Pratiquer la rétroingénierie

    Créer des jumeaux numériques de pièces

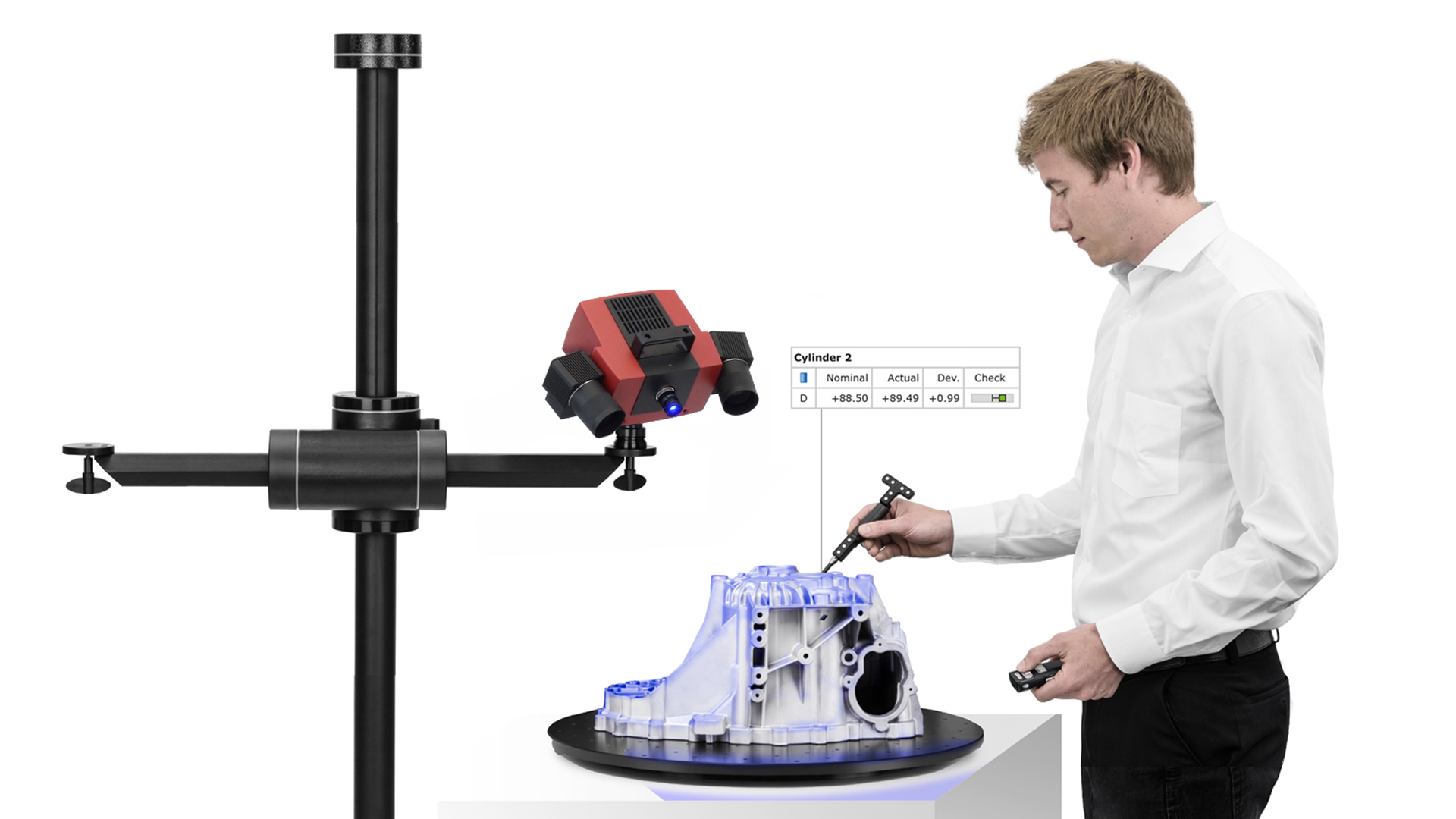

  • Scan et capteur

    Scan et capteur

    Numérisation, palpage et suivi avec un seul système.

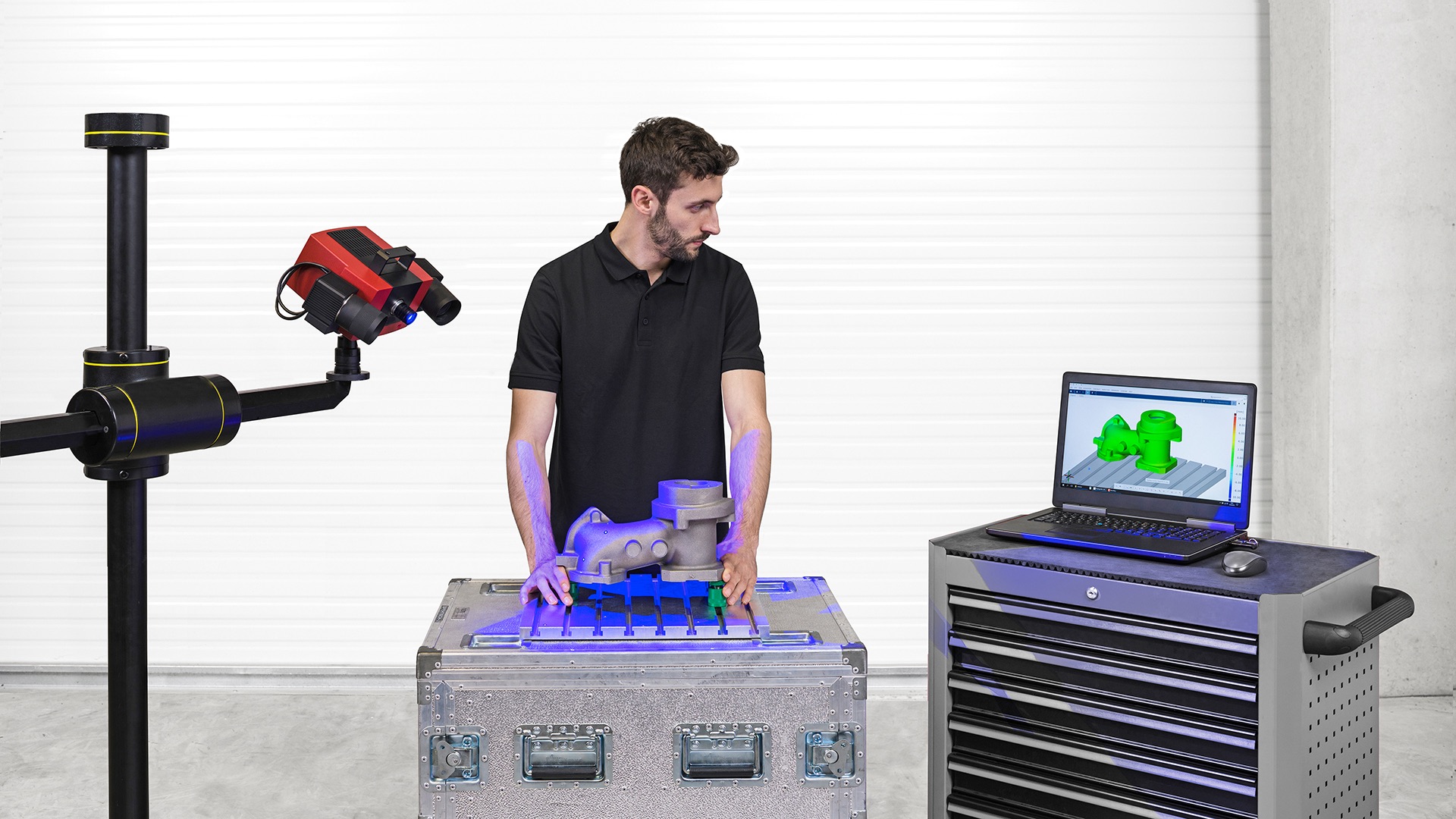

  • ZEISS ATOS Compact optimize

    Optimize

    Alignement des pièces en utilisant la technologie de suivi en temps réel.

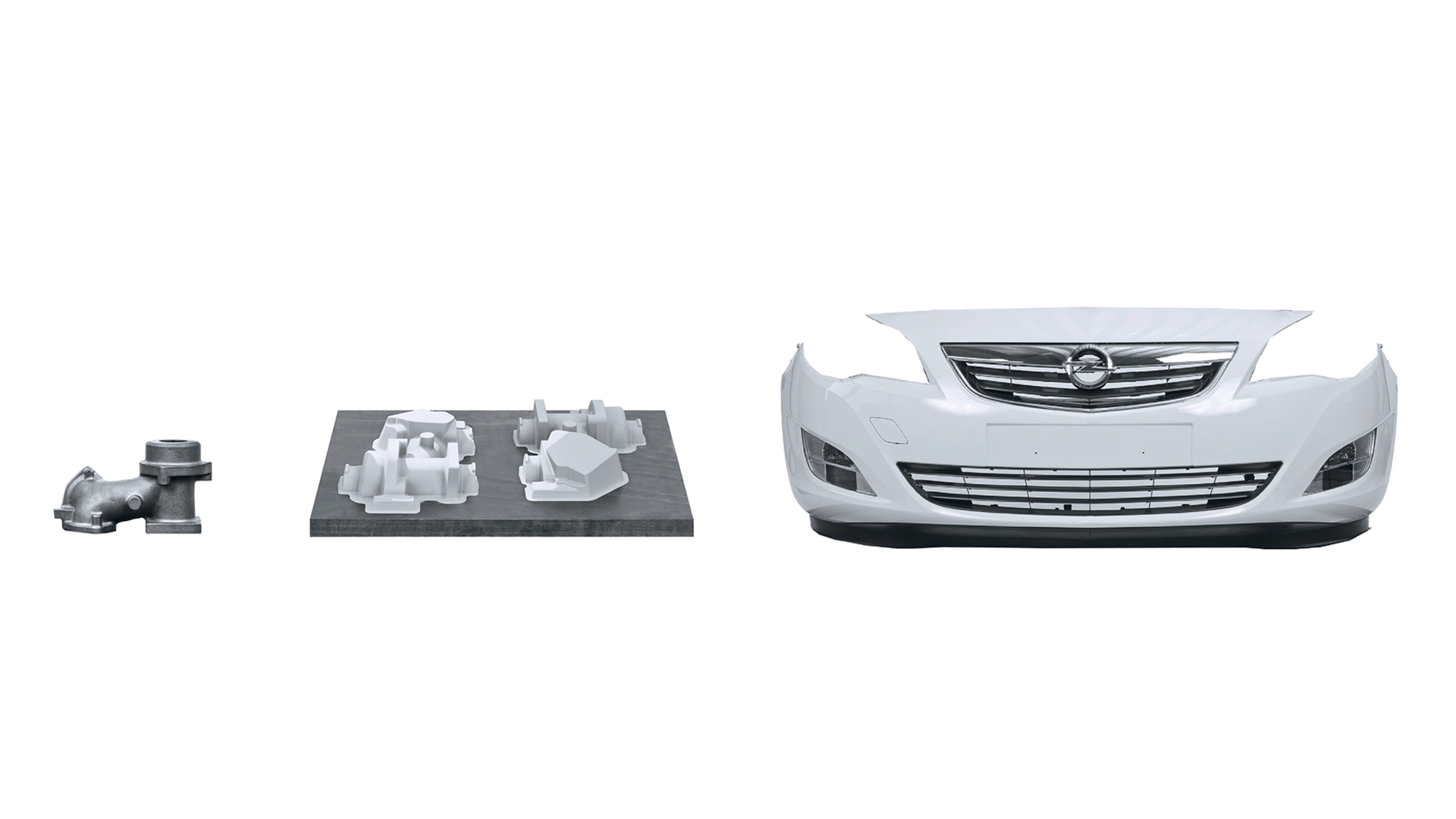

  • ZEISS ATOS Compact enjoy

    Bénéficier de

    Résultats haute résolution sur l'ensemble du champ, qu'il s'agisse d'objets de petite ou de grande taille.

ZEISS INSPECT
ZEISS INSPECT

Un outil d'analyse efficace

ZEISS INSPECT offre tout à partir d'une seule source

Palpage, inspection et création de rapports : le logiciel vous guide tout au long du processus. Examiner les comparaisons CAO ainsi que les cotation ISO. Mettre en œuvre directement les corrections nécessaires grâce à des résultats faciles à comprendre. Utilisez ZEISS INSPECT pour effectuer une analyse complète, recevoir des rapports exhaustifs et intégrer les résultats des mesures dans les processus existants.
