ATOS ScanBox Series 8

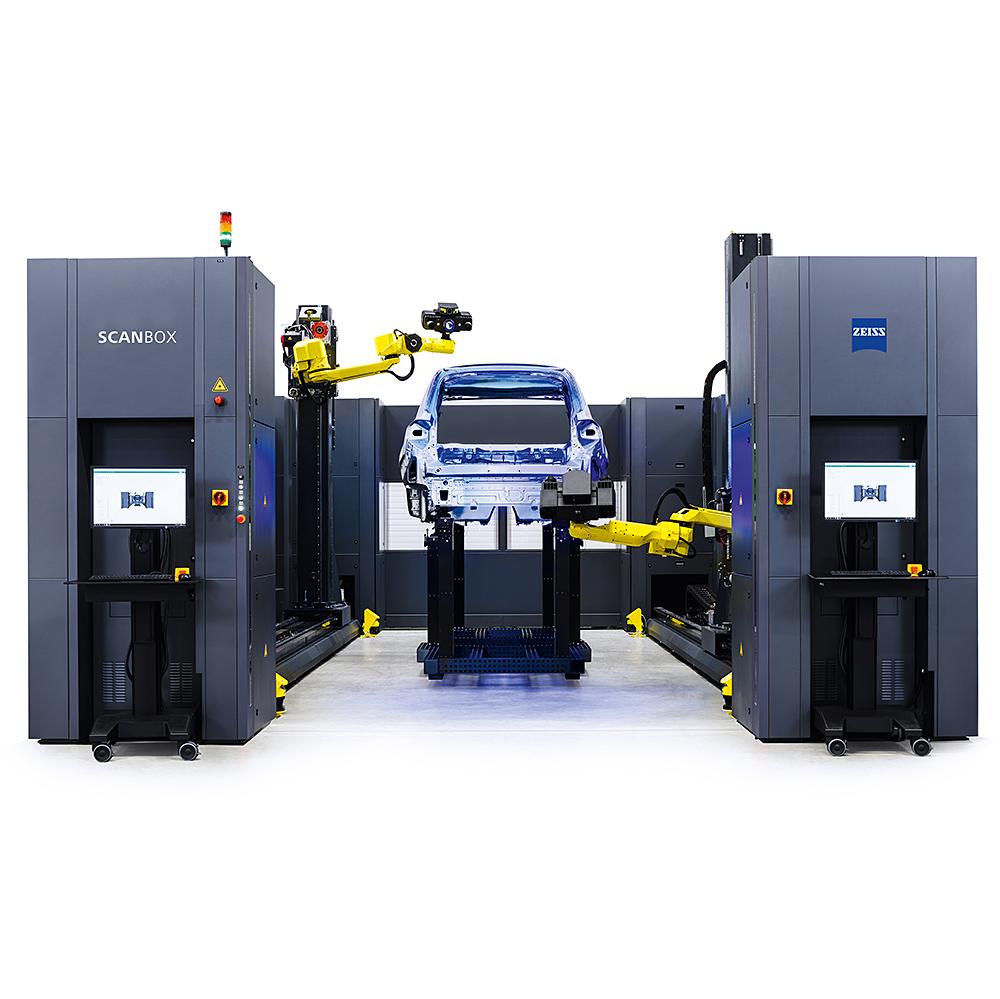

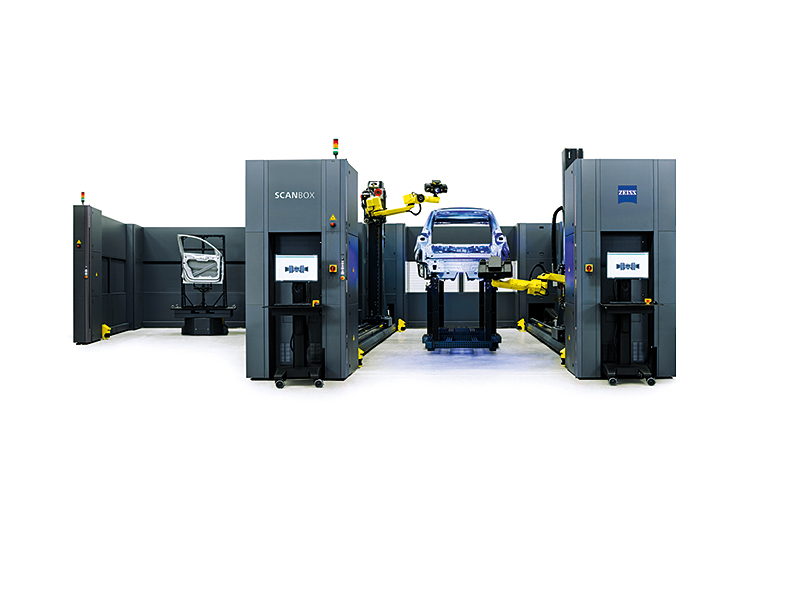

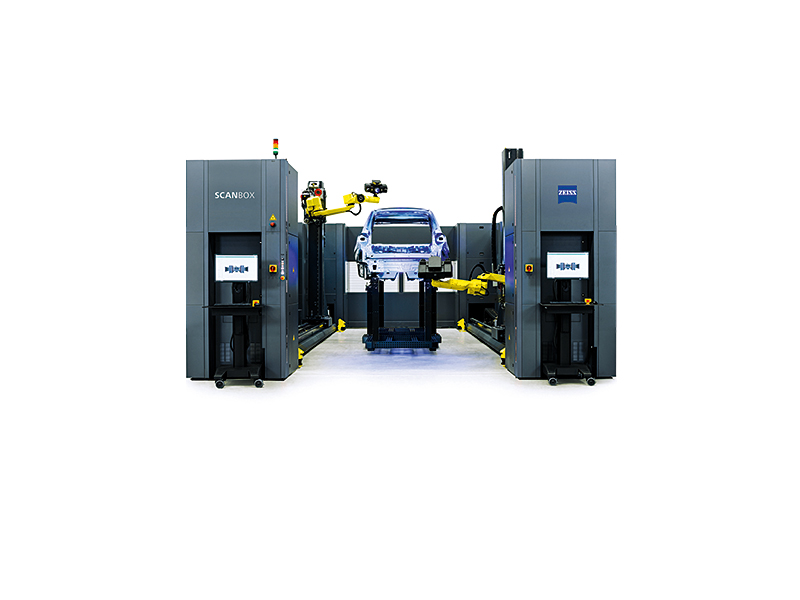

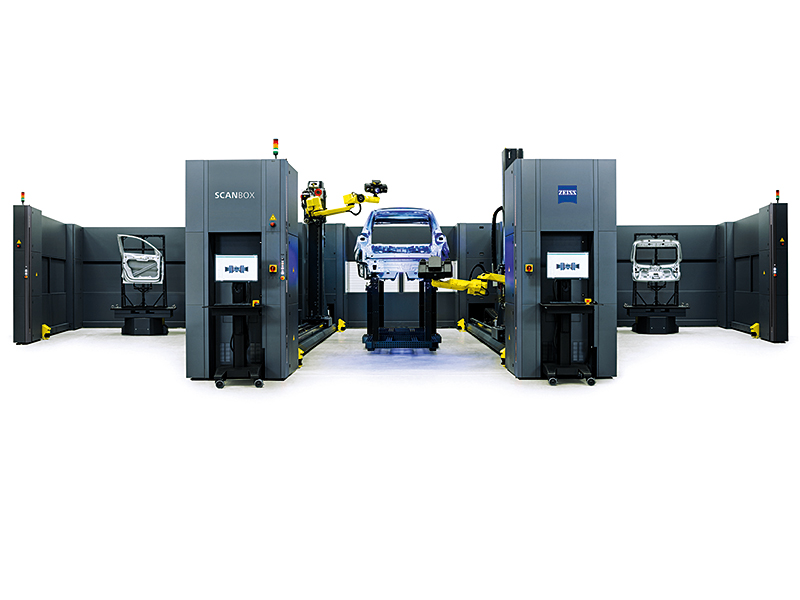

Deux systèmes cinématiques à 8 axes permettent d'effectuer des mesures plein champ d'assemblages particulièrement grands. Le mode double robot permet une utilisation synchrone et coordonnée de deux robots dans la cellule de mesure. Dans ce processus, un ensemble de données commun de mesures est créé car le mode double robot a lieu dans un système de coordonnées partagé. En fonction de vos besoins, les deux robots de l'ATOS ScanBox Series 8 peuvent également être utilisés pour des mesures indépendantes sur deux composants différents.

Le nouveau cadre de référence de l'ATOS ScanBox Series 8 rend le contrôle de la production en série encore plus efficace. Le système flexible est prêt à l'emploi sans aucun temps de préparation. Vous pouvez augmenter considérablement vos débits. Inspectez plus de 1000 caractéristiques de mesure, telles que les points de surface et d'arête, les trous et les boulons. Les résultats des mesures peuvent être facilement exportés vers une base de données statistiques.

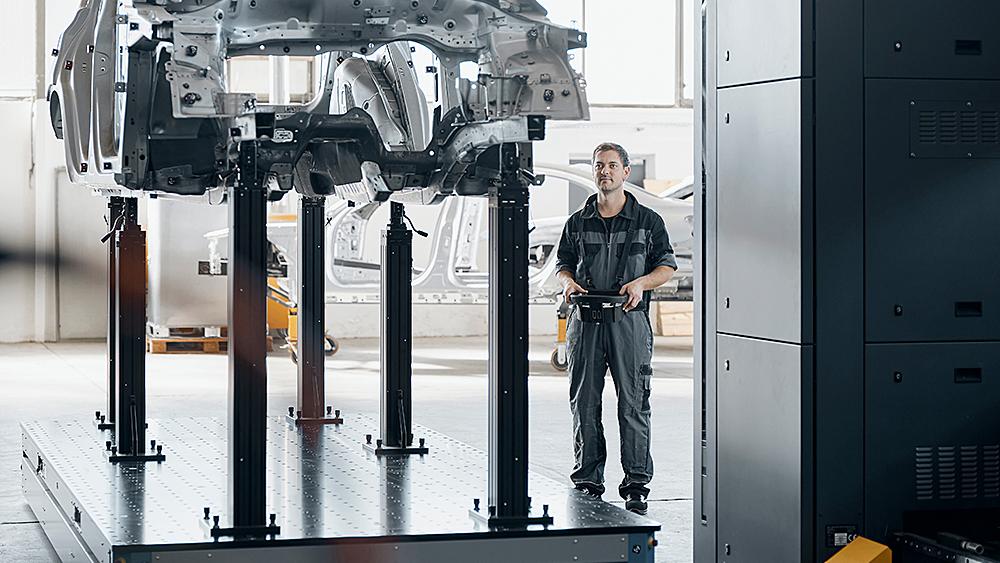

L'ATOS ScanBox Series 8 peut être chargé au moyen d'un système de convoyage « à plaques sandwich » sans conducteur comprenant un système de rails, un ordinateur de pilotage et dispositifs de sécurité. Le système de chargement automatisé garantit un positionnement rapide, reproductible et exact des carrosseries dans l'ATOS ScanBox. Les composants peuvent également être transportés vers la zone de travail à plateau tournant respective par un chariot de transport, un transpalette, une grue ou un chariot élévateur.

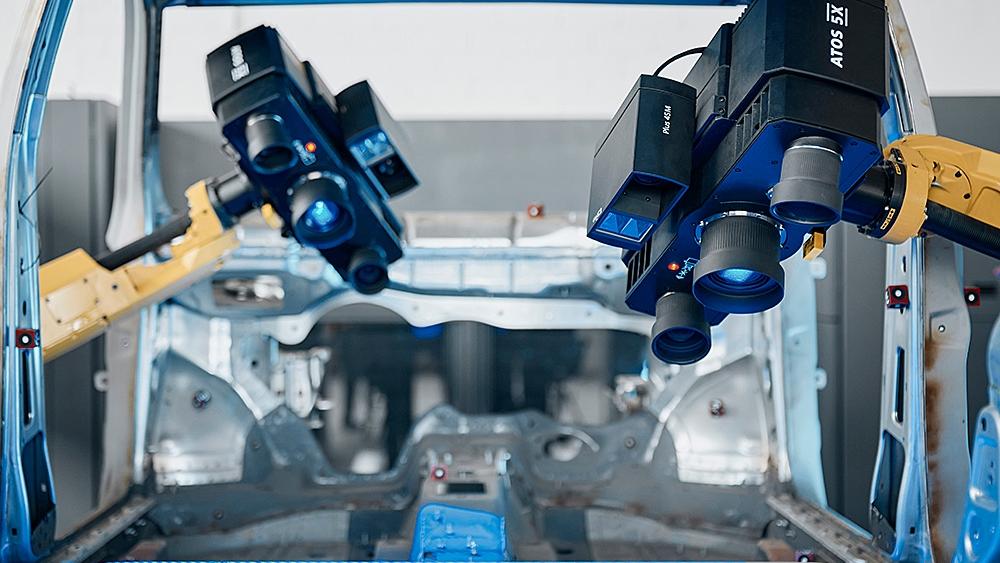

Grâce à une technologie de caméra hautement développée, à une source de lumière puissante et à un logiciel très performant, l'ATOS 5 atteint un nouveau niveau de performance, notamment lors de la mesure de surfaces brillantes et sombres, de structures fines et d'arêtes. Les têtes de mesure ATOS fournissent des coordonnées 3D plein champ complètes pour chaque mesure. Équipé d'une source lumineuse laser, l'ATOS 5X offre un balayage automatisé pour les grandes surfaces de mesure jusqu'à 1 000 mm. .

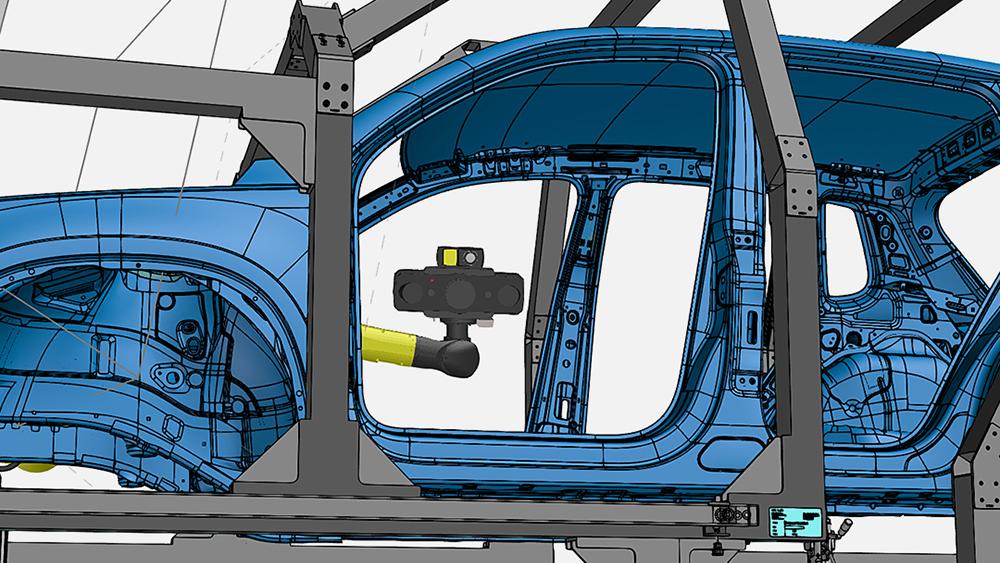

La cellule virtuelle de mesure (VMR) est le poste de commande central et le logiciel de planification de mesure pour tous les éléments des cellules de mesure ATOS. Dans la VMR, l'environnement réel, c'est-à-dire les robots, les capteurs et les pièces de la cellule de mesure, est reproduit de manière fonctionnelle dans une simulation. La programmation comprend la cinématique, les trajectoires du robot, le montage du composant et le plan de mesure. Grâce à la VMR, l'utilisateur peut travailler avec le système sans devoir disposer de compétences spécifiques en programmation robotique. Tous les mouvements du robot sont simulés et vérifiés à des fins de sécurité avant d'être transposés dans l'environnement réel.
