ZEISS ScanBox série 5 RC

Chargement automatisé et inspection autonome des pièces

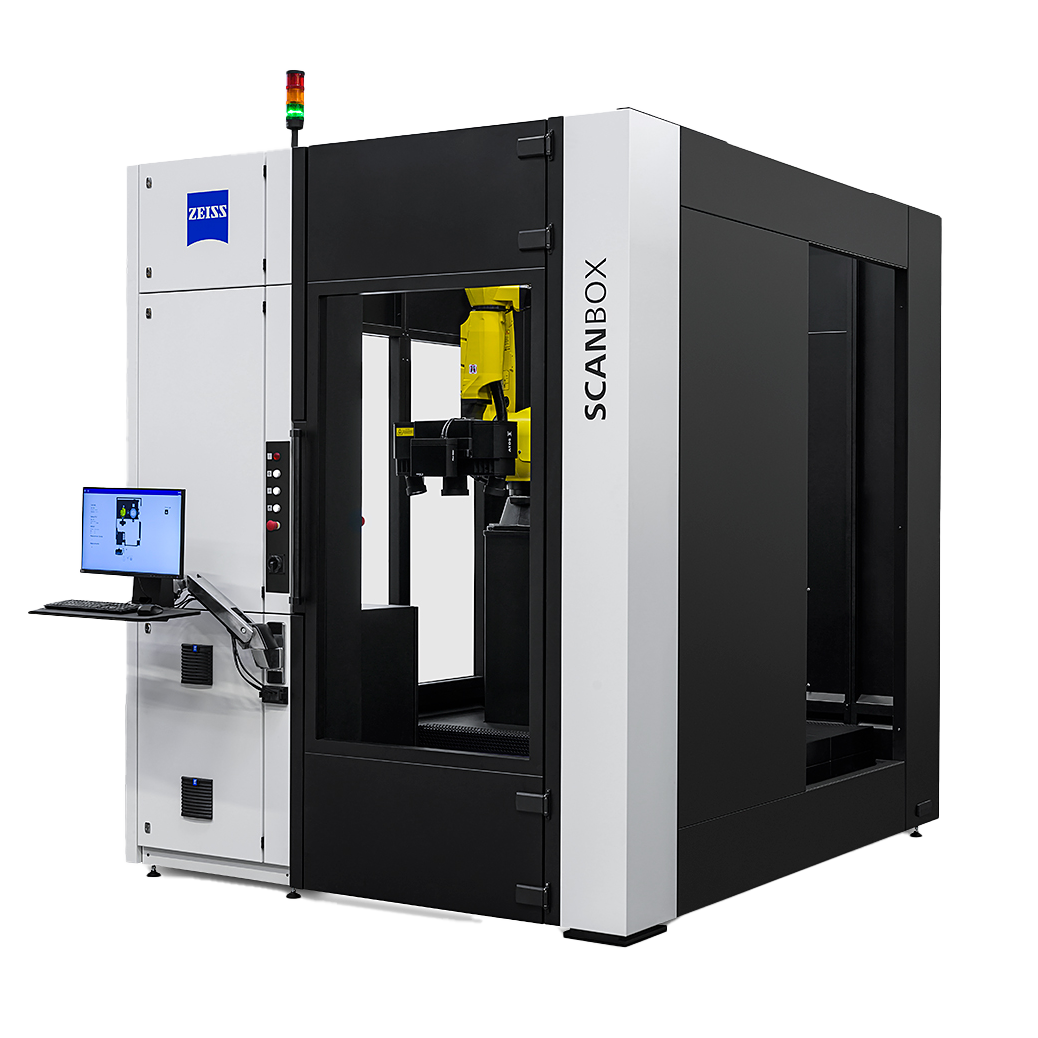

La ZEISS ScanBox série 5 RC (Remote Control) est une MMT équipée d'une porte coulissante motorisée. Un robot ou un système de chargement personnalisé vous permet de charger automatiquement des composants de type pales, composants assemblés ou outils dans la ZEISS ScanBox série 5 RC pour les placer sur le module plateau tournant. Puisque l'utilisateur n'a pas à placer chaque composant un par un, le temps que le contrôle qualité demande est nettement plus court qu'auparavant.

Haut débit et haute répétabilité
Procédures de mesure précises et comparabilité optimale
Utilisation maximale des machines et optimisation des processus


      Contrôle qualité lié à la production et contrôle des séries

    Le fonctionnement autonome augmente les possibilités d'utilisation de la machine, accélère les cycles de mesure et favorise un déploiement plus efficace du personnel. La ZEISS ScanBox série 5 RC est disponible en deux modèles et elle a été conçue spécialement pour les applications qui exigent un fort degré d'intégration et un débit élevé. Le système s'intègre facilement dans toute ligne de production grâce à son impact minime.

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de cookies. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d'accepter l'utilisation des technologies de suivi « fonctionnelles ».

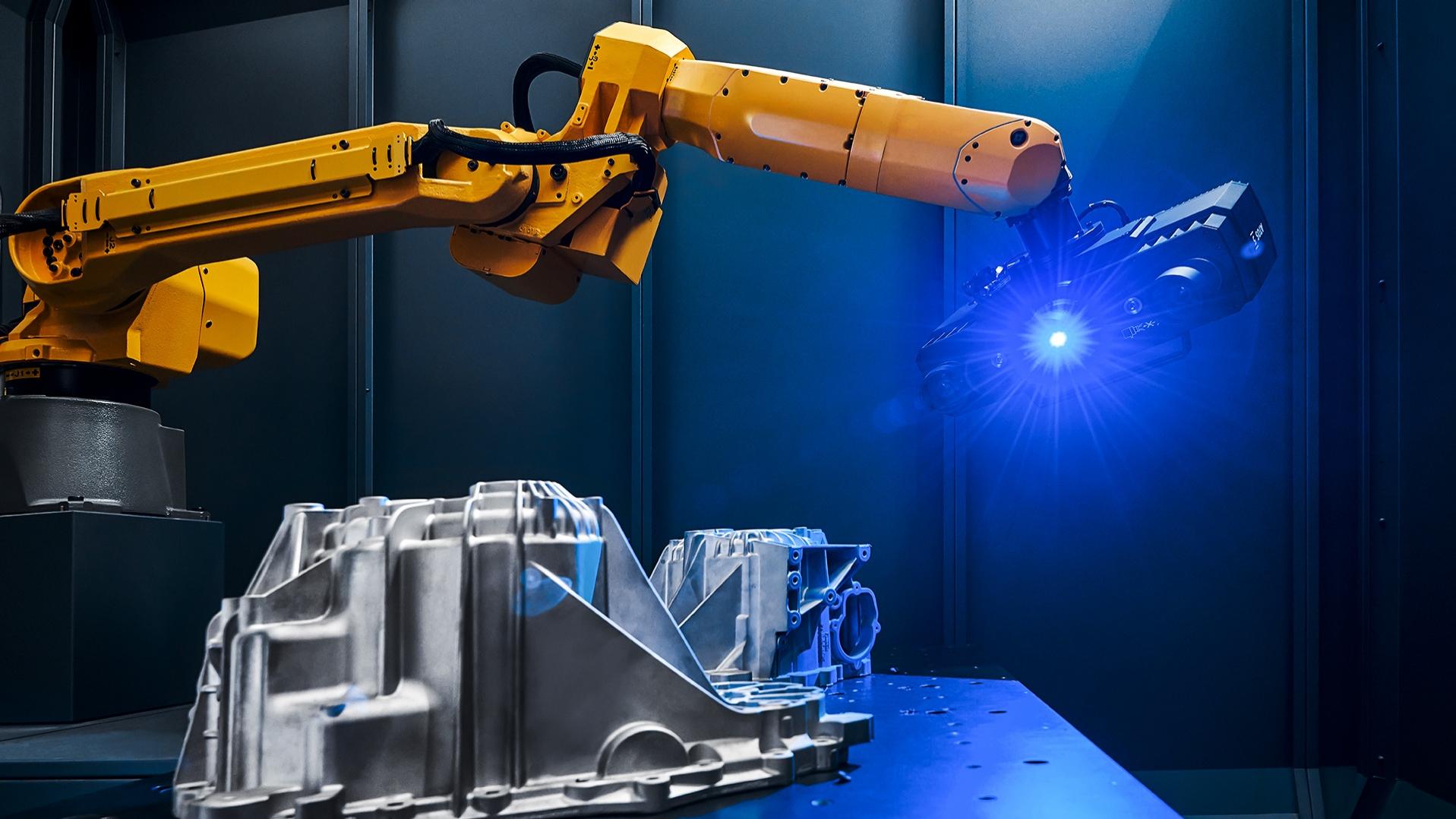

Haut débit et haute répétabilité

Procédures de mesure précises et comparabilité optimale

Le contrôle qualité pendant la production en série consiste à surveiller le processus de production, à réduire les chutes et les rectifications nécessaires. Pour cette application, la MMT ZEISS ScanBox série 5 RC est la solution idéale. Comparer directement les coordonnées réelles de composants en série créés entièrement en 3D avec une tête de mesure ATOS 5, avec le modèle CAO ou des caractéristiques d'un plan de mesure. Créer des rapports d'inspection directement sur le site de production et les exporter vers des systèmes de contrôle statistiques de processus.

Utilisation maximale des machines et optimisation des processus

Pour utiliser le potentiel complet de la ZEISS ScanBox série 5 RC, combinez la machine de mesure 3D sans contact avec un système d'alimentation et de chargement ZEISS. ZEISS Integration Series vous permet d'automatiser le chargement des composants, et donc d'éviter des immobilisations de la machine. La circulation des composants et les durées de traitement sont optimisées.

En savoir plus

Technique d'automatisation avec un système de chargement

L'intégration d'un système de chargement augmente la durée de cycle et réduit les besoins en personnel car le système agit de manière autonome pendant 11 heures. Des lots de composants, de type pales de turbine, sont empilés manuellement dans le système de chargement. Chaque emplacement est doté d'une puce RFID destinée à l'identification. Le programme de mesure correspondant est automatiquement sélectionné à partir de ces informations. Le composant est retourné automatiquement après l'inspection.

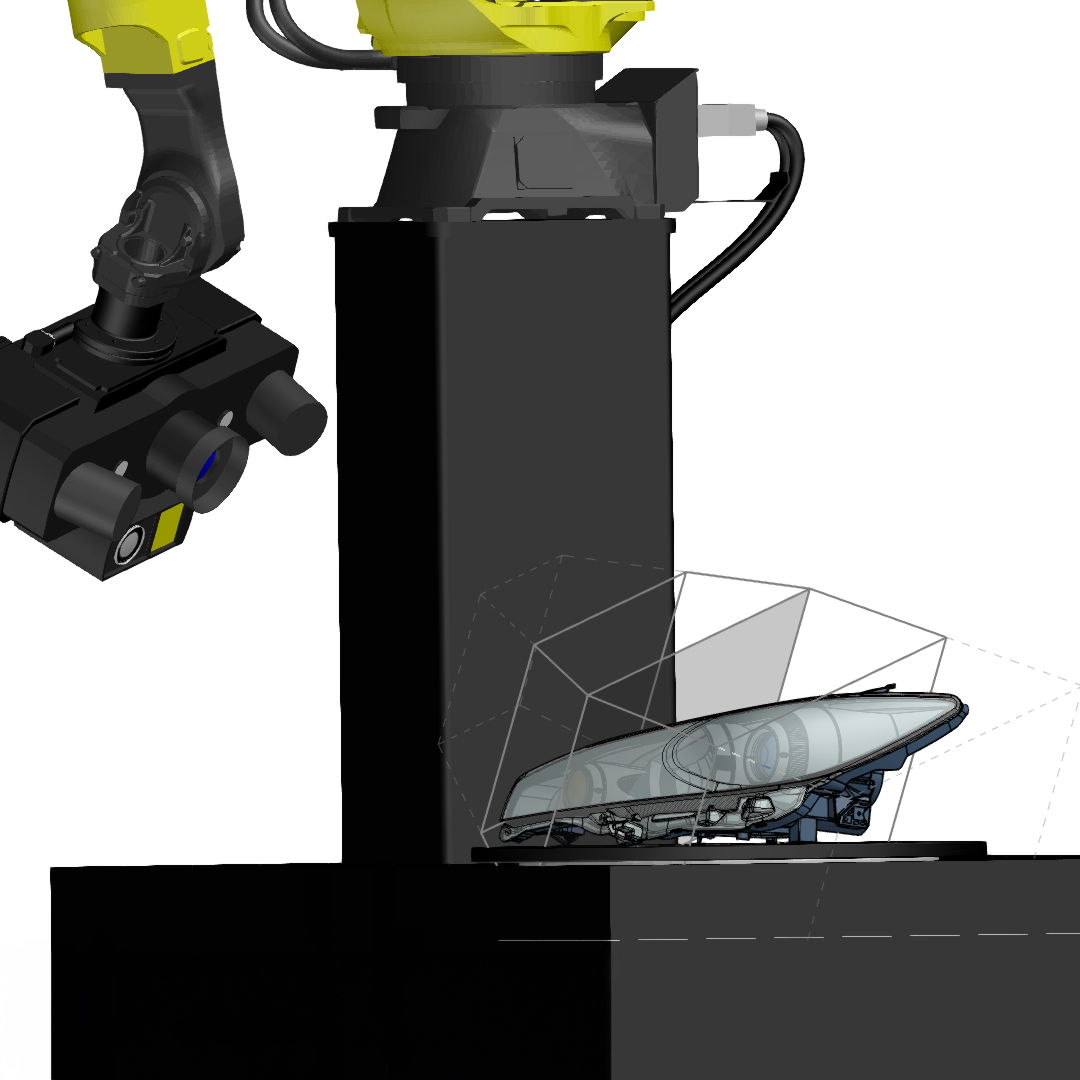

Cellule virtuelle de mesure dans le logiciel de métrologie 3D

Cellule de mesure virtuelle dans ZEISS INSPECT

La cellule de mesure virtuelle (VMR) est le logiciel central de contrôle et de planification des mesures pour tous les éléments des machines de mesure sans contact 3D. Elle représente l'environnement réel dans une simulation virtuelle. La VMR se compose d'un robot doté d'un capteur, de la programmation, y compris la cinématique des trajectoires du robot, de la pièce et du plan de mesure. Grâce à la VMR, l'utilisateur n'a pas besoin de compétences particulières en robotique. Tous les mouvements du robot sont simulés dans la cellule de mesure virtuelle avant d'être exécutés et leur sécurité est vérifiée.

Informations techniques

	ZEISS ScanBox 5110 RC	ZEISS ScanBox 5120 RC
Dimensions	2200 x 2850 x 3050 mm	3600 x 3550 x 3050 mm
Alimentation électrique	200 - 500 V (triphasé, 16 A)	200 - 500 V (triphasé, 16 A)
Taille maximale des pièces	Ø 1000 mm	Ø 2000 mm
Poids max. de la pièce	2000 kg	2000 kg
Entrée	Porte coulissante avec interrupteur de sécurité	Porte coulissante avec interrupteur de sécurité
Largeur d'ouverture porte coulissante	1000 mm	1350 mm
Concept de chargement	Automatisé via la porte coulissante motorisée ou manuel par la porte de sécurité	Automatisé via la porte coulissante motorisée ou manuel par la porte de sécurité
Compatibilité des capteurs	ATOS 5 for Airfoil, ATOS 5¹	ATOS 5 for Airfoil, ATOS 5¹

¹Vérification de la configuration nécessaire
