Machine à mesurer 3D

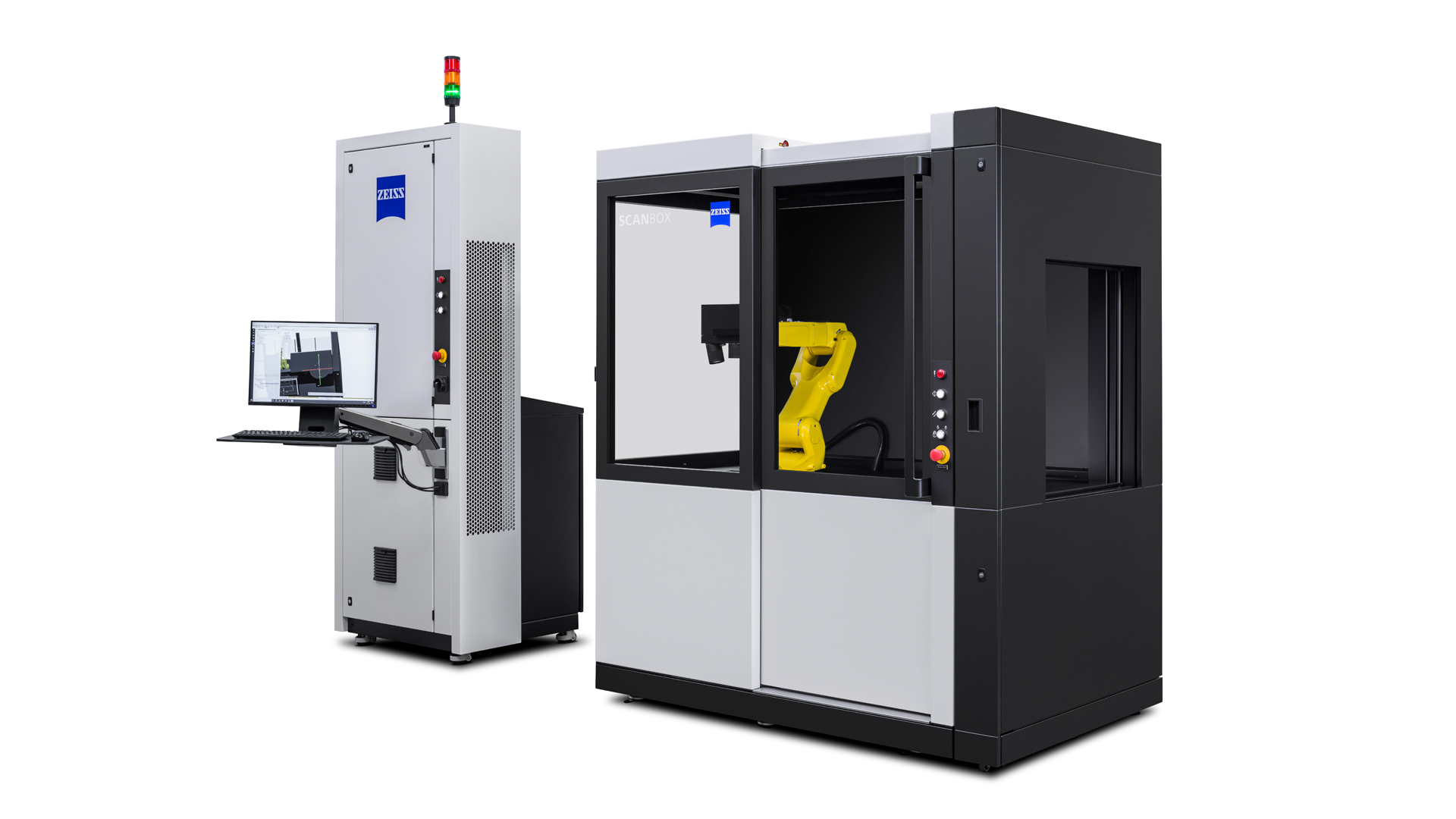

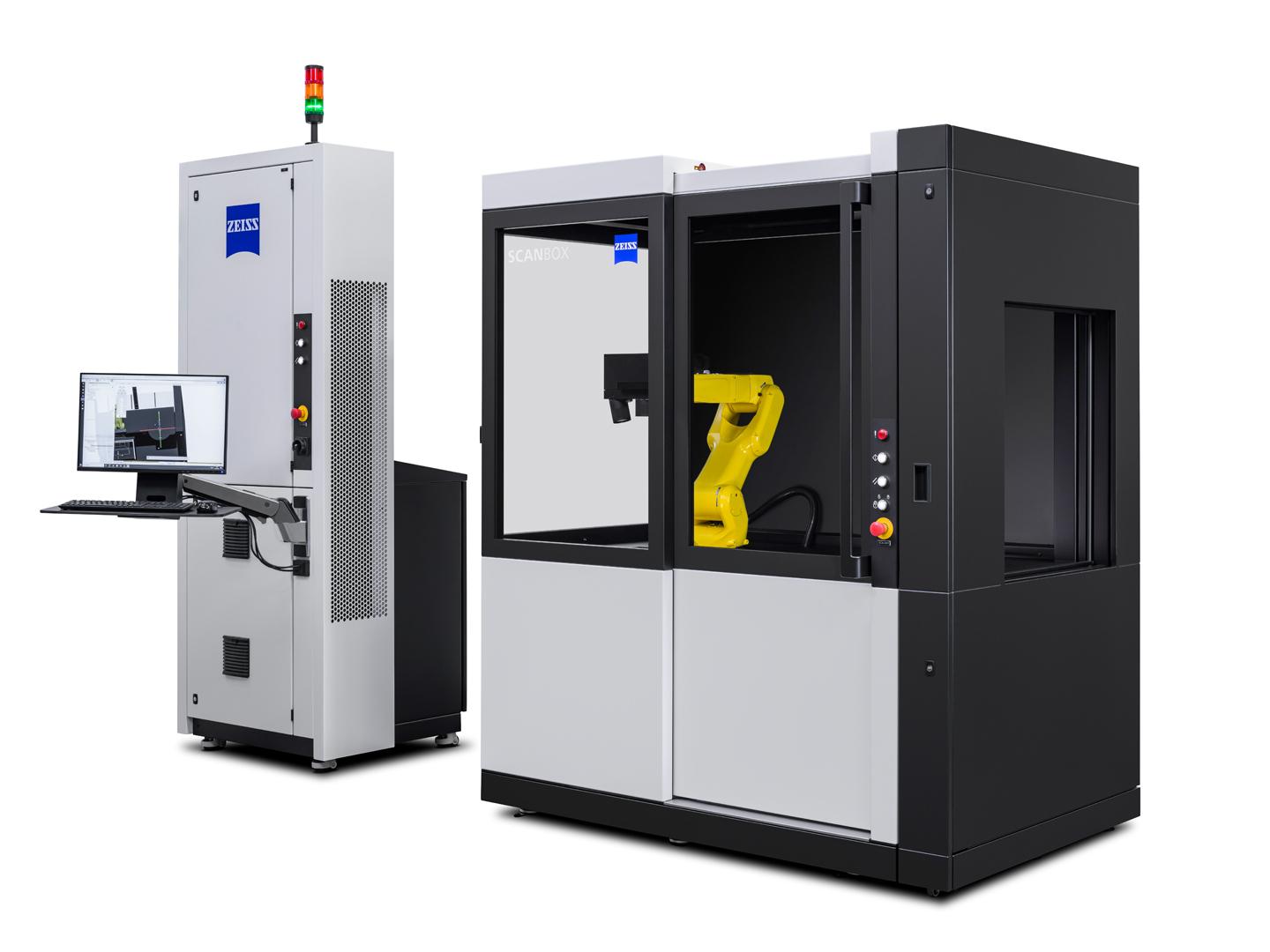

ZEISS ScanBox Series 4 RC

Chargement et mesure automatisés des pièces

ZEISS ScanBox 4105 RC (Remote Control) est une machine à mesurer 3D sans contact dotée d'une porte coulissante motorisée. Les pièces d'une taille maximale de 500 mm peuvent être chargées dans la ZEISS ScanBox 4105 RC à l'aide d'un robot ou d'un système d'alimentation configuré individuellement et placées sur le module plateau tournant. L'élimination du placement manuel du personnel réduit considérablement le temps nécessaire et assure ainsi un débit plus élevé en matière de contrôle qualité.

  • Chargement automatisé des pièces pour des temps de cycle courts
  • Débit élevé en fonctionnement en série
  • Utilisation facile et résultats de mesure précis
Contenu de page
Contact

Inspection autonome des pièces

Le fonctionnement autonome de la ZEISS ScanBox Serie 4 RC augmente l'utilisation de la machine, accélère les temps de cycle de mesure et vous permet de déployer votre équipe de manière plus efficace. Le système a été spécialement conçu pour les applications qui exigent un haut degré de débit et d'intégration.

Débit élevé pour la surveillance en série

Séquences de mesure répétables et précises

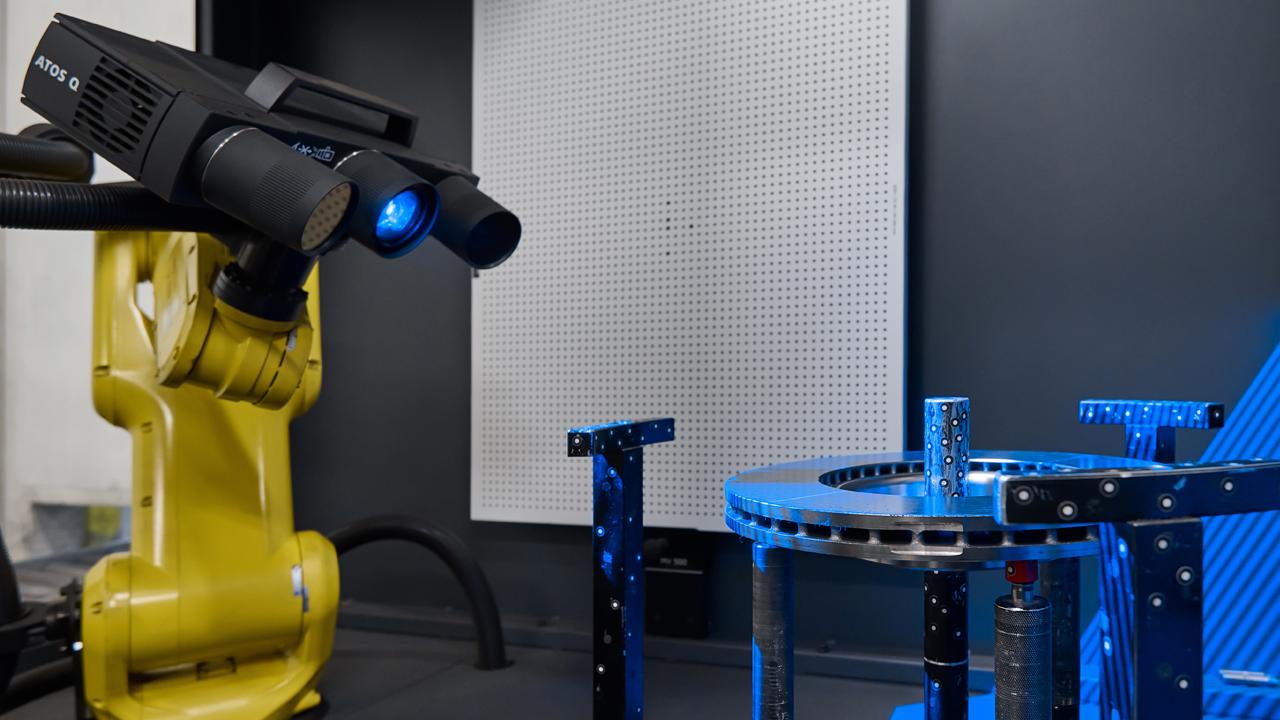

Pour un contrôle qualité efficace des produits de série, les processus de production doivent être surveillés, les chutes réduites et les retouches coûteuses minimisées. La machine à mesurer 3D sans contact ZEISS ScanBox Serie 4 RC avec le capteur ATOS Q vous aide dans cette tâche : les données réelles plein champ des pièces de série peuvent être comparées directement au modèle CAO ou aux spécifications du plan de mesure. Créez des rapports d'inspection directement dans les installations de production et exportez les données directement vers des systèmes de contrôle statistique des processus.

Contrôle automatisé des processus

Mise en place rapide et faibles coûts de personnel

Programmer la machine à mesurer 3D sans contact via l'interface utilisateur ergonomique intégrée à la tour de contrôle. Avec ZEISS ScanBox 4105 RC, l'inspection automatisée des pièces s'effectue via un signal de démarrage provenant d'une commande de niveau supérieur. ZEISS propose des interfaces de communication basées sur des bus de terrain (CC-Link, ProfiBus, ProfiNet, EtherCat, EtherNet/IP, OPC UA).

Utilisation maximale des machines et optimisation des processus

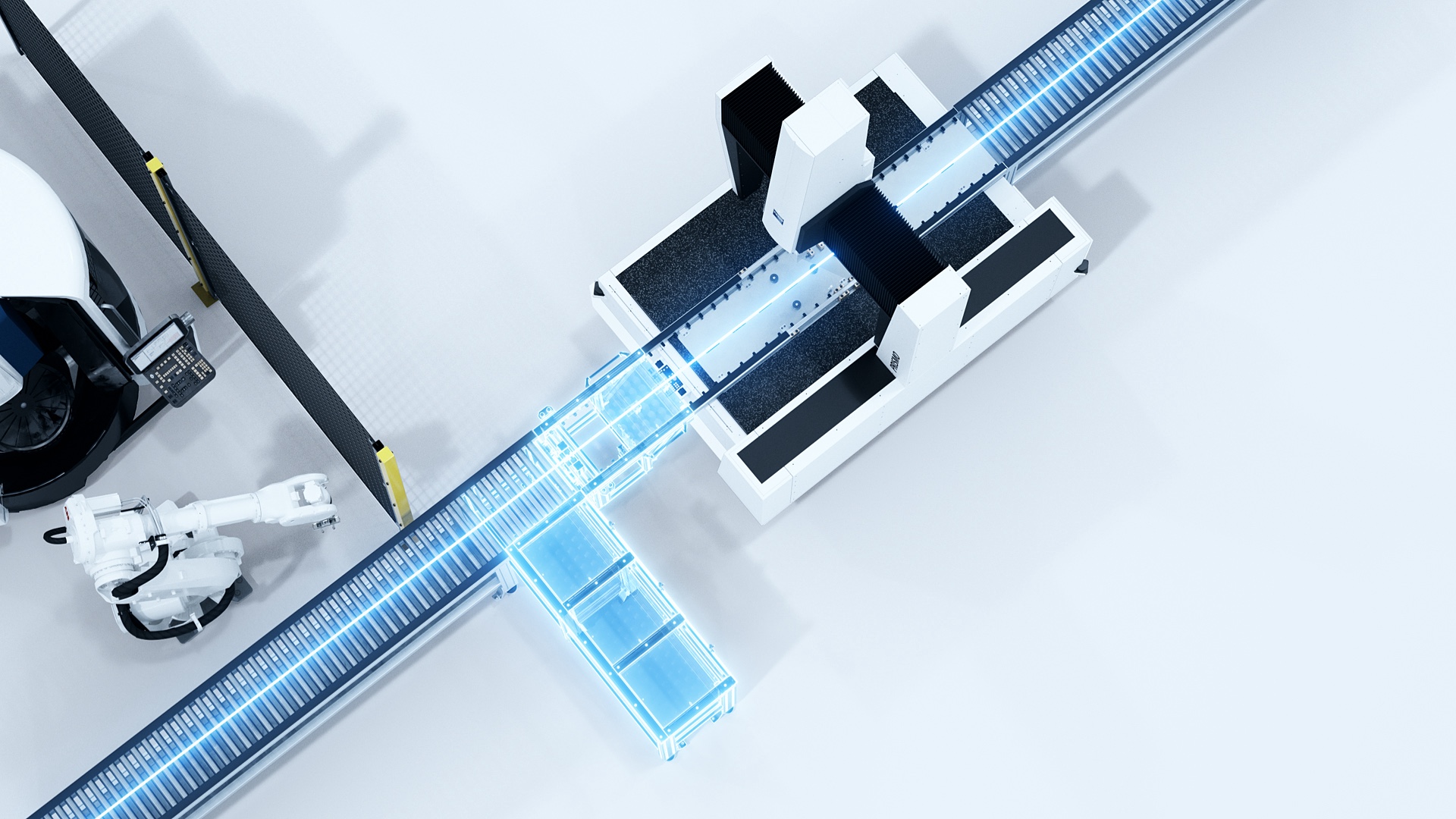

Systèmes de chargement configurables individuellement

Exploitez tout le potentiel de la ZEISS ScanBox Series 4 RC avec un système d'alimentation et de chargement de ZEISS. Avec ZEISS Integration Series, automatisez le chargement des pièces et évitez les temps d'arrêt. Le flux de pièces et le temps de fonctionnement sont optimisés.

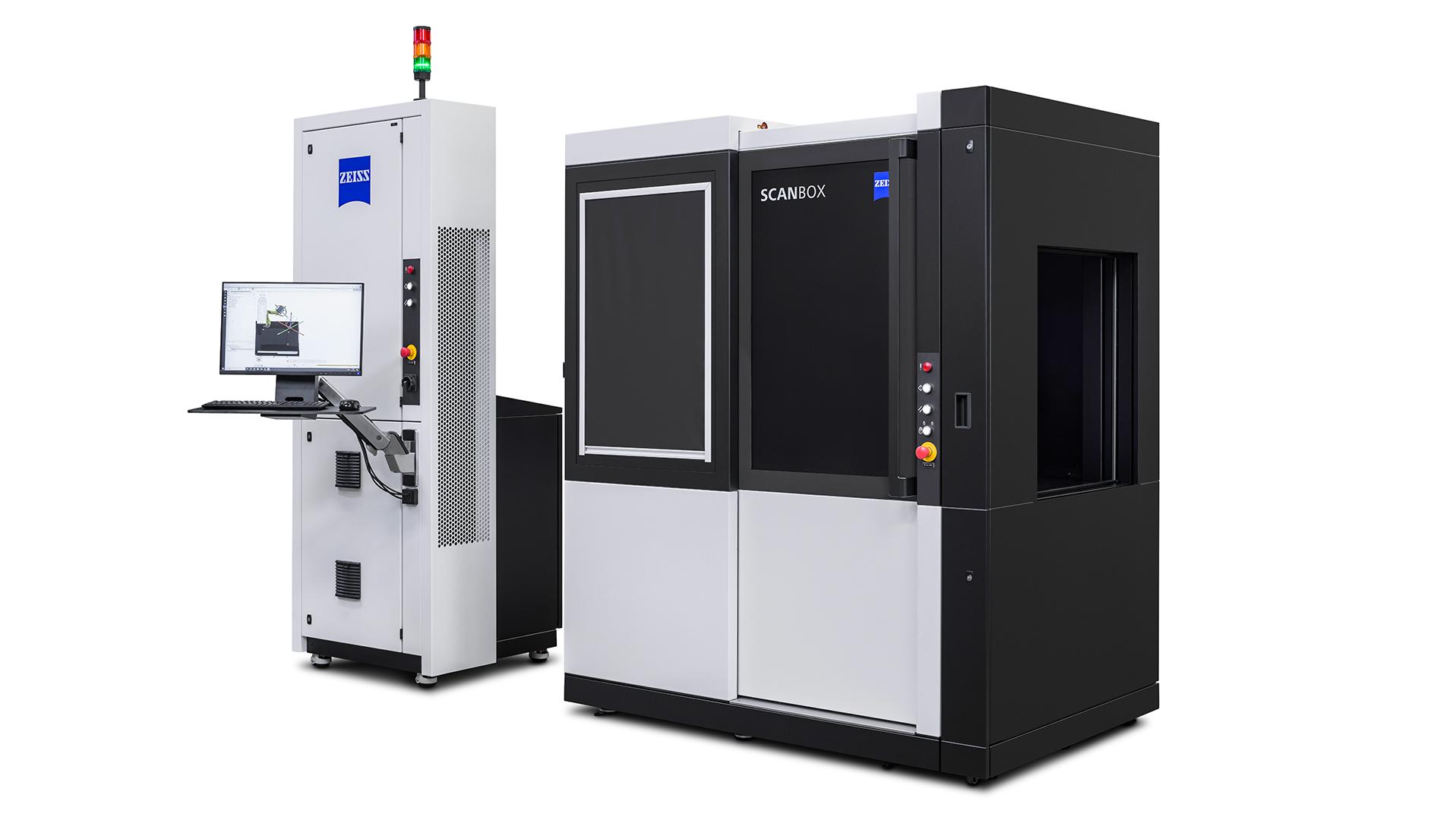

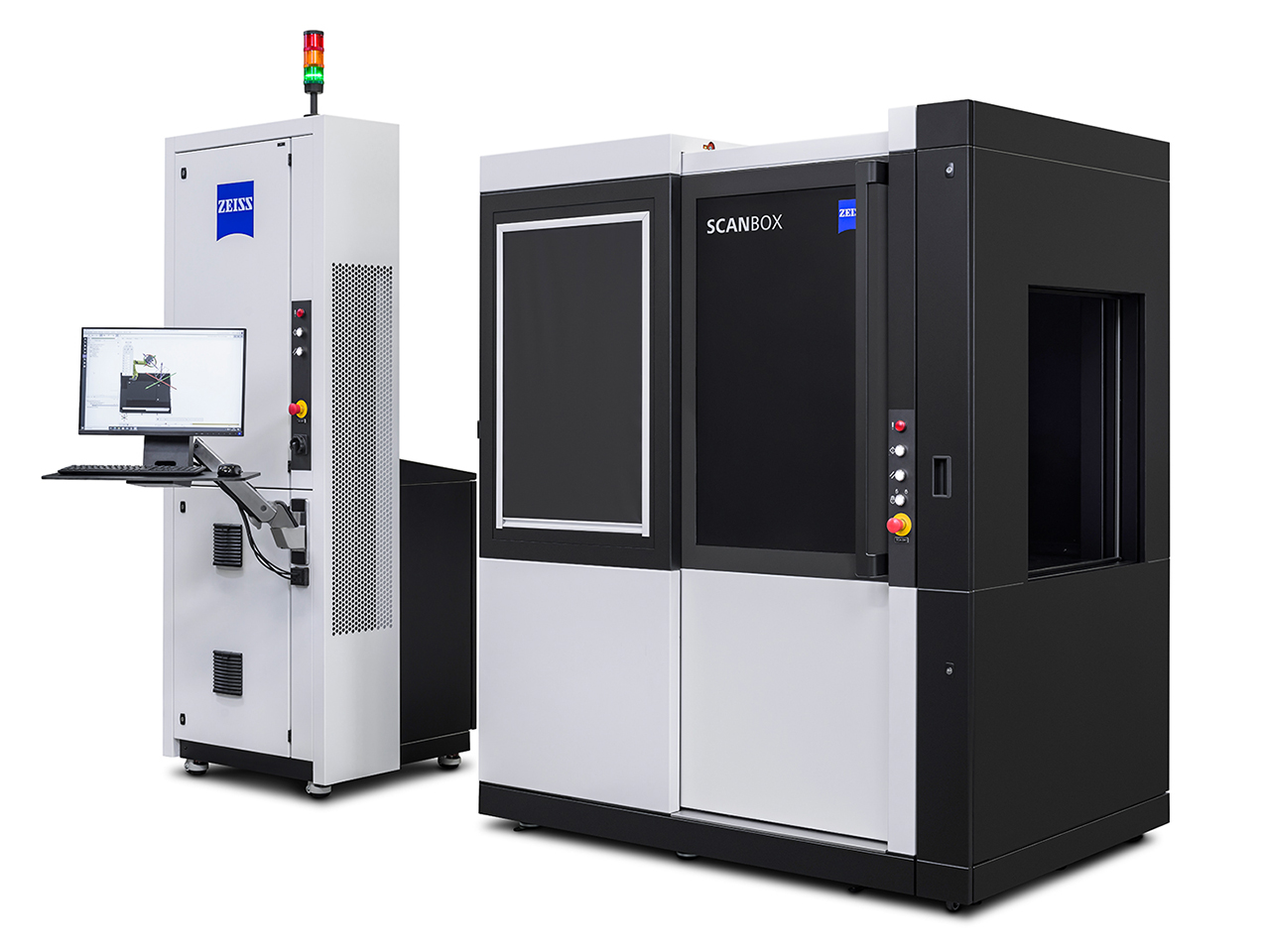

Contrôle qualité entièrement automatisé des stators et des hairpins

  • ZEISS ScanBox 4105 RC for eMotors

    Numérisation et inspection sans intervention manuelle

    La machine à mesurer 3D sans contact ZEISS ScanBox 4105 RC for eMotors est spécialisée dans la numérisation et l'inspection des hairpins et des stators. Grâce au chargement automatisé, vous pouvez augmenter considérablement votre rendement.

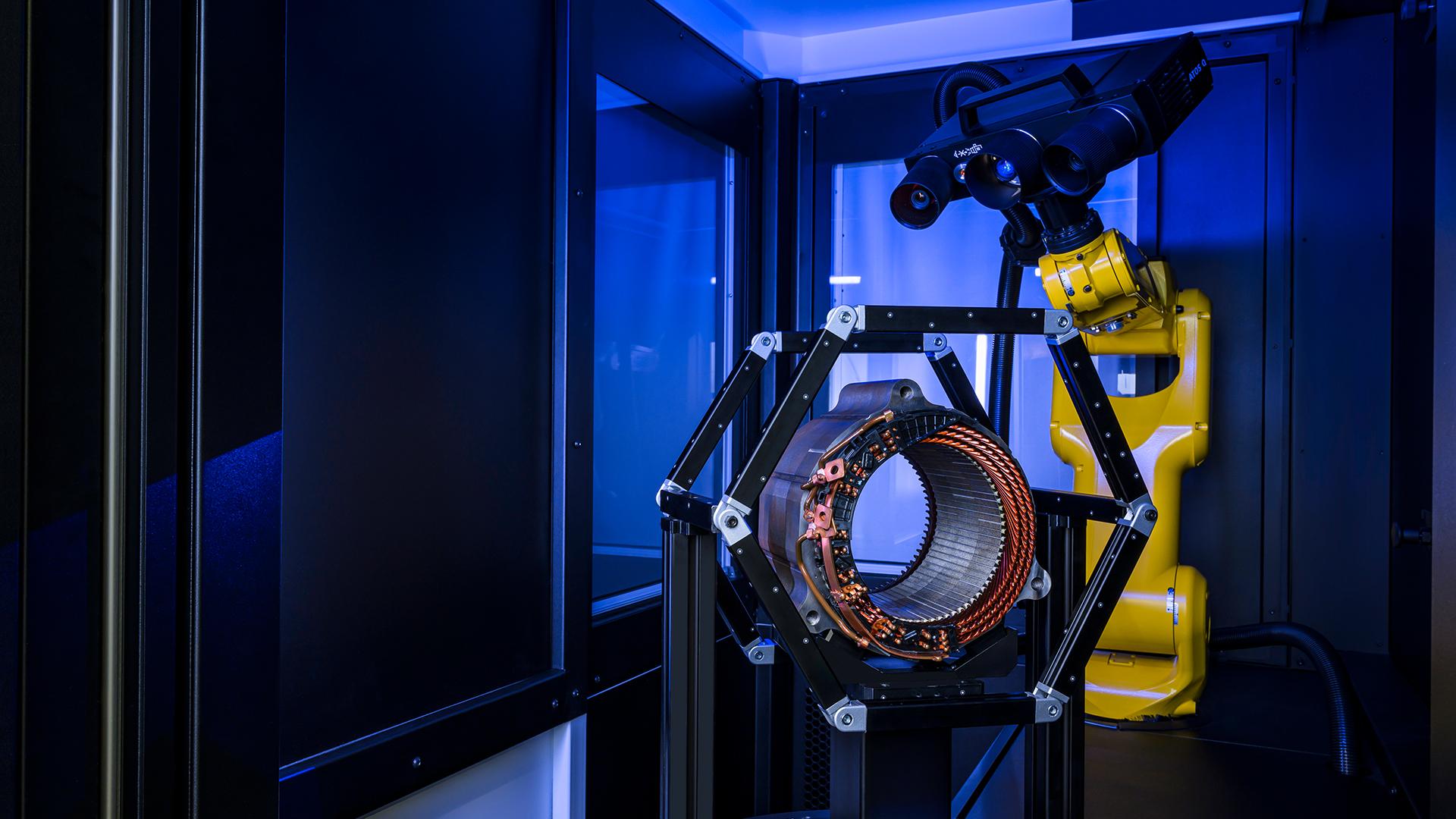

  • ATOS Q for eMotors

    Projection de franges sans contact pour les structures fragiles

    Le capteur intégré ATOS Q for eMotors fournit des informations de qualité en peu de temps et avec un niveau de détail élevé pour l'analyse ultérieure. Le Blue Light Equalizer permet une projection de franges à grande vitesse et est si puissant que des temps de mesure courts peuvent être obtenus même sur des surfaces non coopératives ou isolées.

Deux modèles pour le chargement automatisé et l'inspection des pièces

Utilisez ZEISS ScanBox 4105 RC et ZEISS ScanBox 4105 RC for eMotors pour le contrôle qualité automatisé et la surveillance en série directement dans la production. Grâce au chargement et au déchargement automatiques, aux processus de mesure répétables et précis et aux faibles coûts de personnel, vous pouvez déployer votre personnel de manière plus efficace.

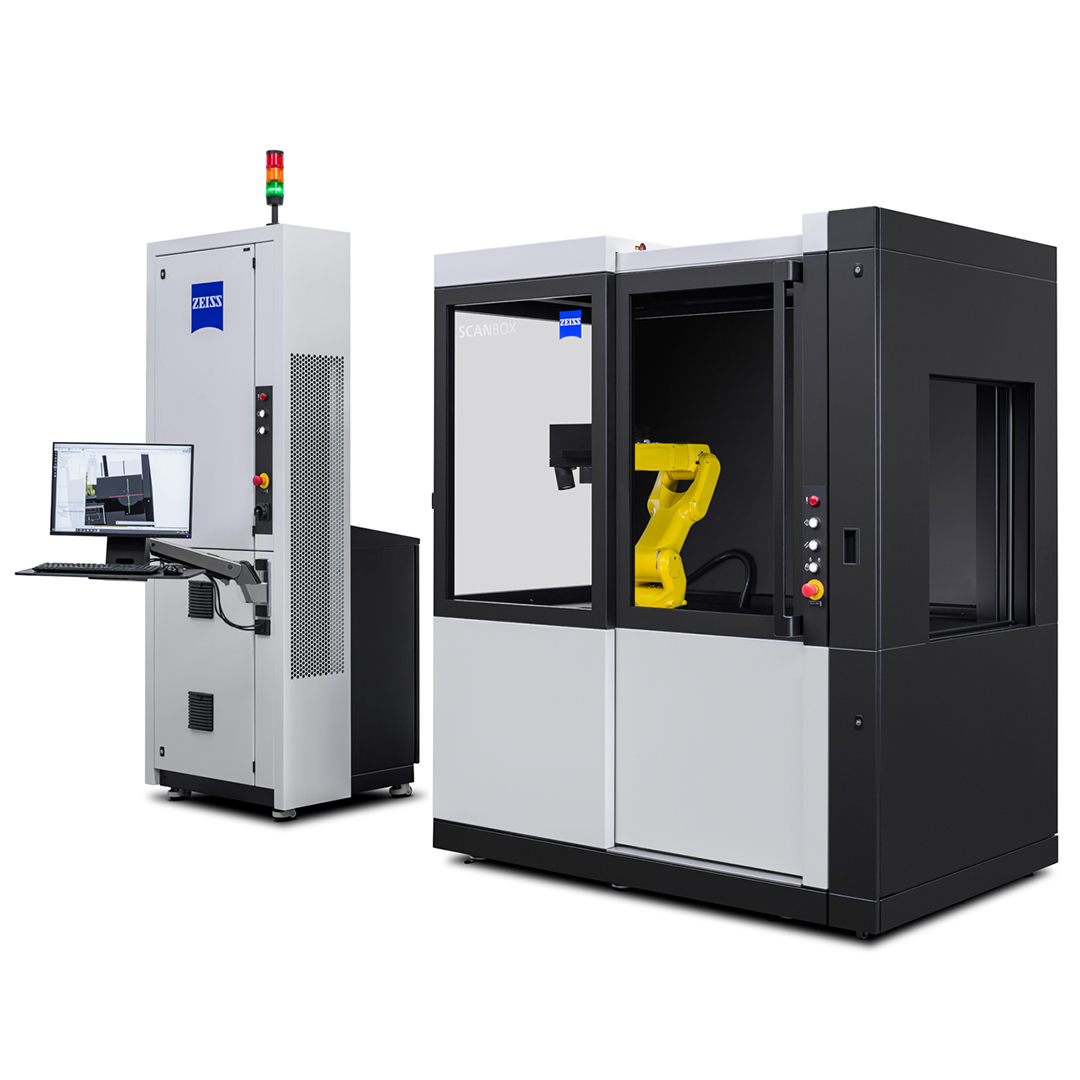

  • ZEISS ScanBox 4105 RC

    Machine à mesurer 3D sans contact avec porte coulissante motorisée pour le chargement automatique des pièces

    En savoir plus
    • Convient aux applications qui exigent un niveau élevé d'intégration et de débit
    • Faibles coûts de personnel

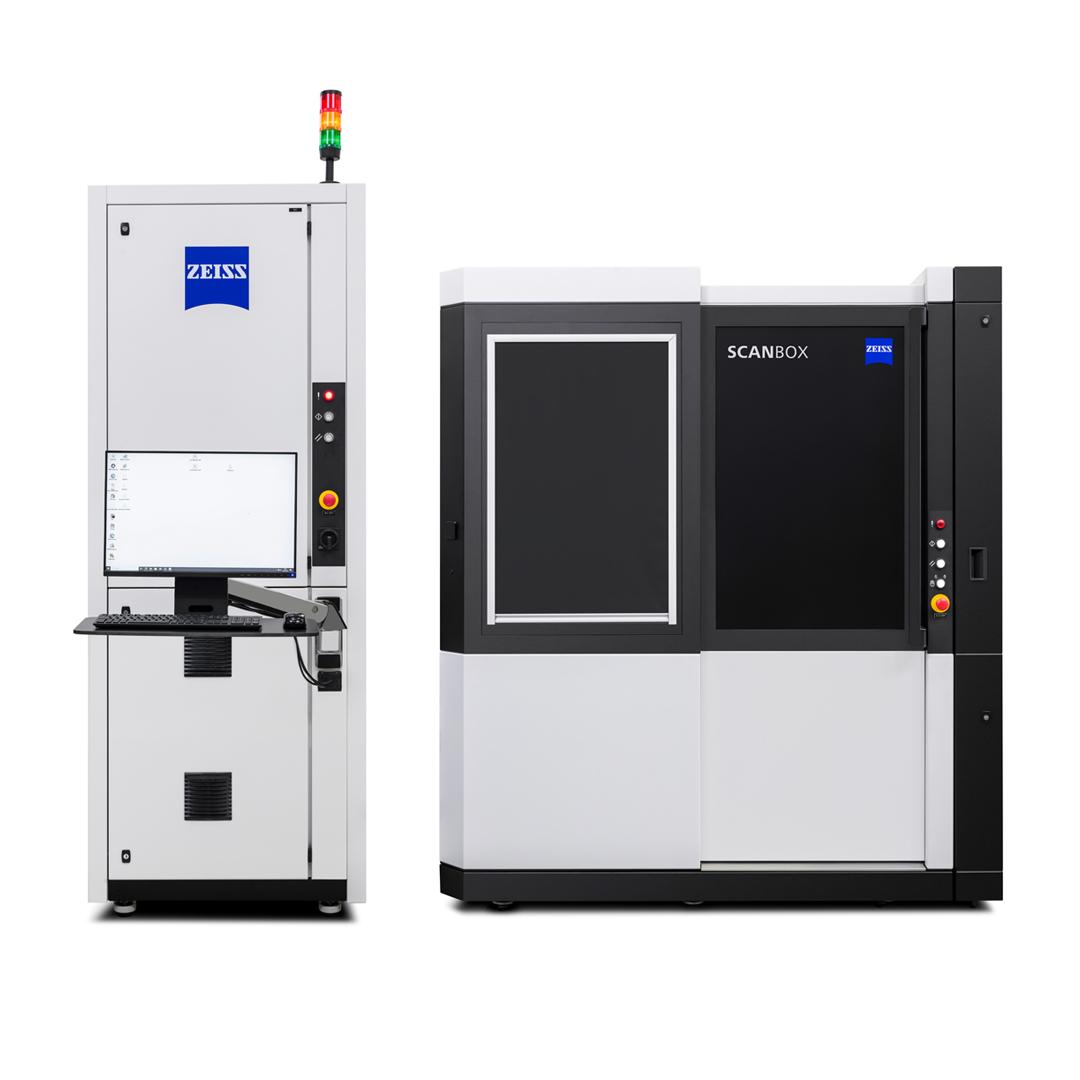

  • ZEISS ScanBox 4105 RC for eMotors

    Permet la numérisation et l'inspection entièrement automatisées des hairpins et des stators dans un court laps de temps

    En savoir plus
    • Détection rapide des défauts grâce à des mesures plein champ
    • Aucun traitement de surface préalable n'est nécessaire

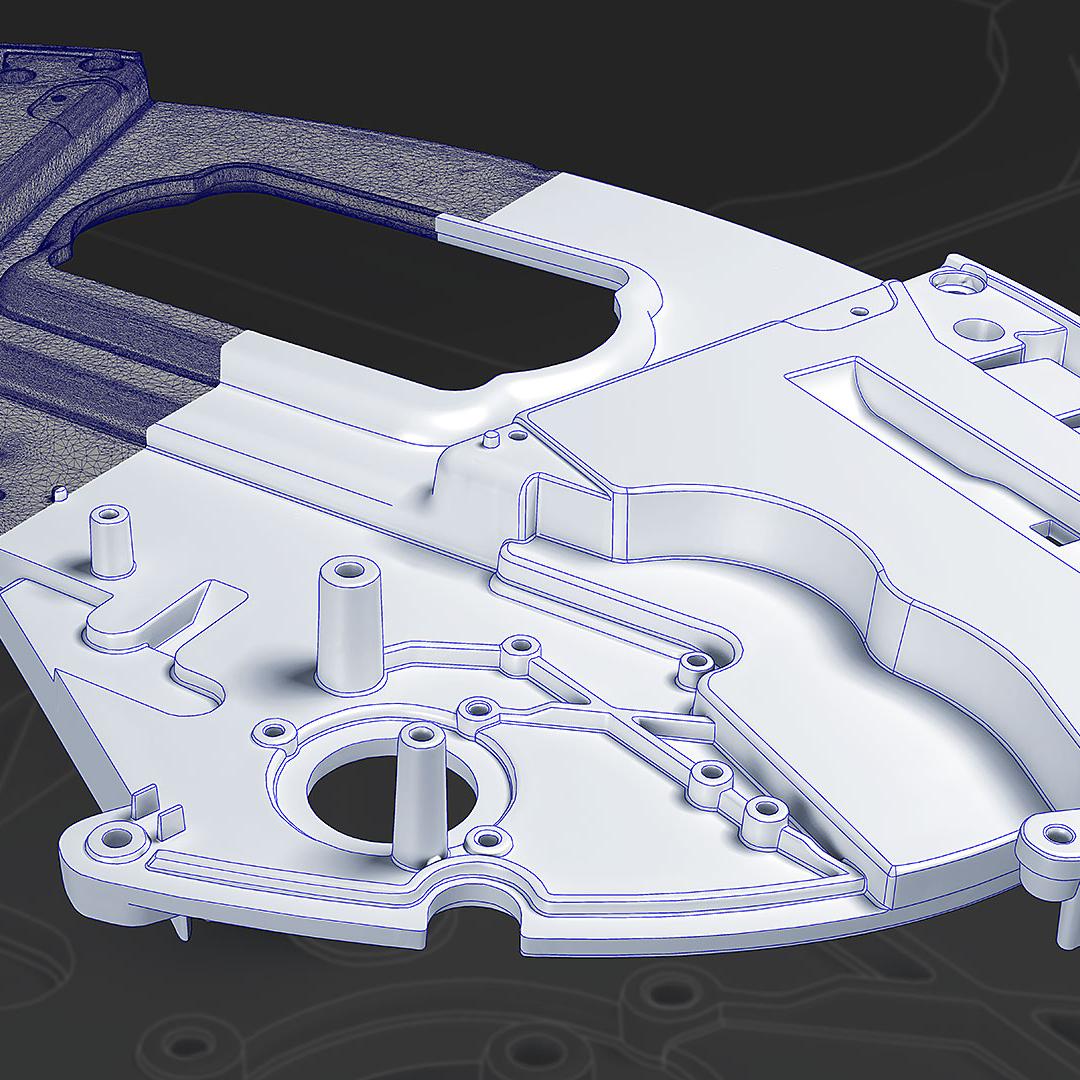

ZEISS INSPECT

La norme industrielle pour l'analyse et l'inspection 3D

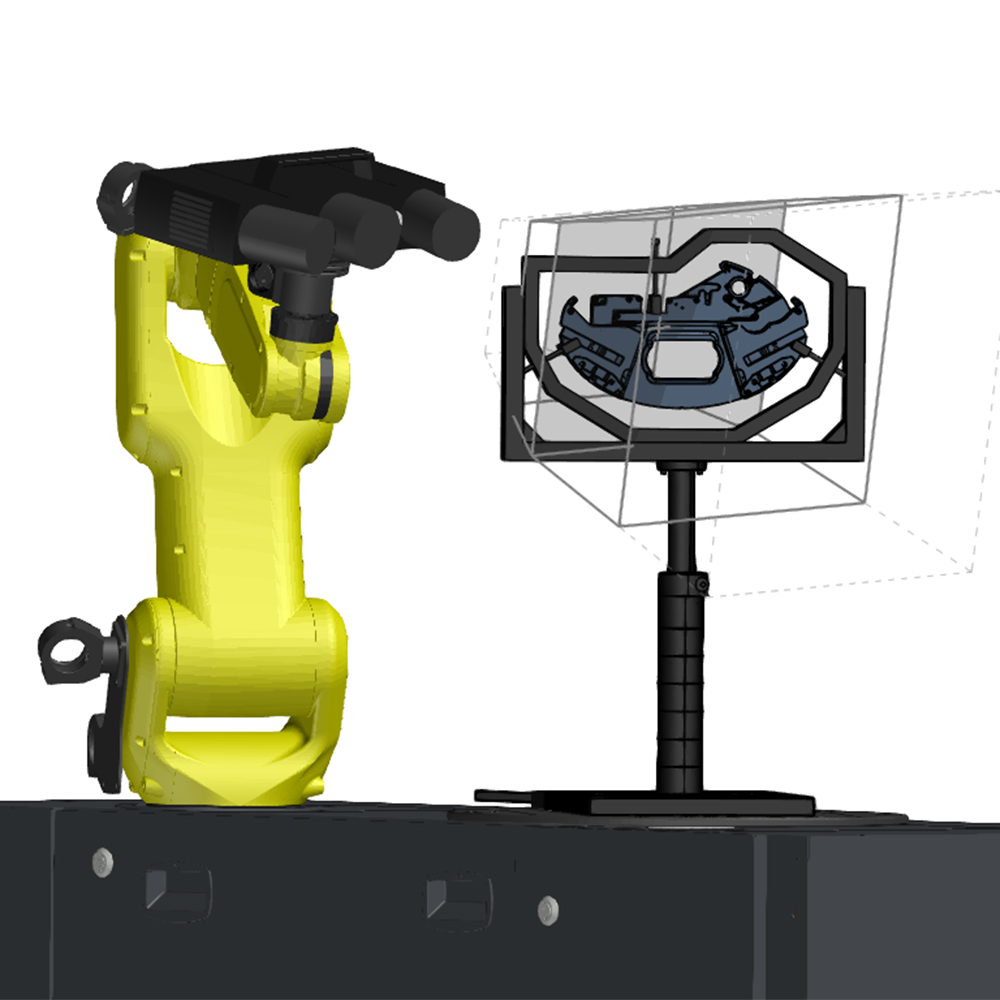

  • Cellule virtuelle de mesure

    Un environnement réel dans une simulation virtuelle

    La cellule virtuelle de mesure (VMR) est le poste de commande central et le logiciel de planification de mesure pour tous les éléments des machines à mesurer tridimensionnelles sans contact. Il s'agit d'une représentation fonctionnelle d'un environnement de mesure réel dans une simulation virtuelle. La VMR se compose d'un robot doté d'un capteur, de la programmation, y compris la cinématique des trajectoires du robot, du composant et du plan de mesure. Grâce à la VMR, l'utilisateur peut travailler avec le système sans devoir disposer de compétences spécifiques en programmation robotique. Tous les mouvements du robot sont simulés dans la cellule virtuelle de mesure avant d'être exécutés et leur sécurité est vérifiée.

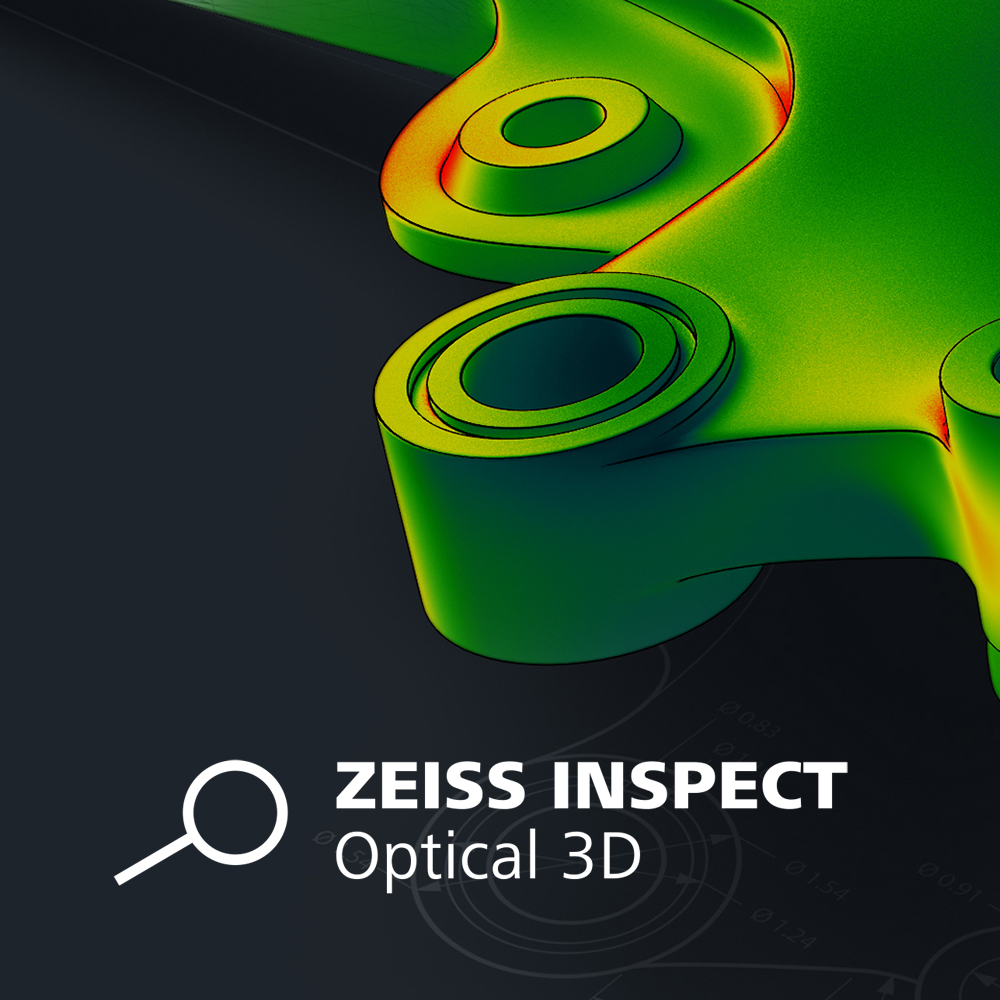

  • Un outil d'analyse efficace

    ZEISS INSPECT offre tout à partir d'une seule source

    Palpage, inspection et création de rapports : évaluez les comparaisons CAO ainsi que la cotation ISO. Mettre en œuvre directement les corrections nécessaires grâce à des résultats faciles à comprendre. Avec ZEISS INSPECT, effectuez des analyses complètes, recevez des rapports exhaustifs et intégrez les résultats des mesures dans les processus existants.

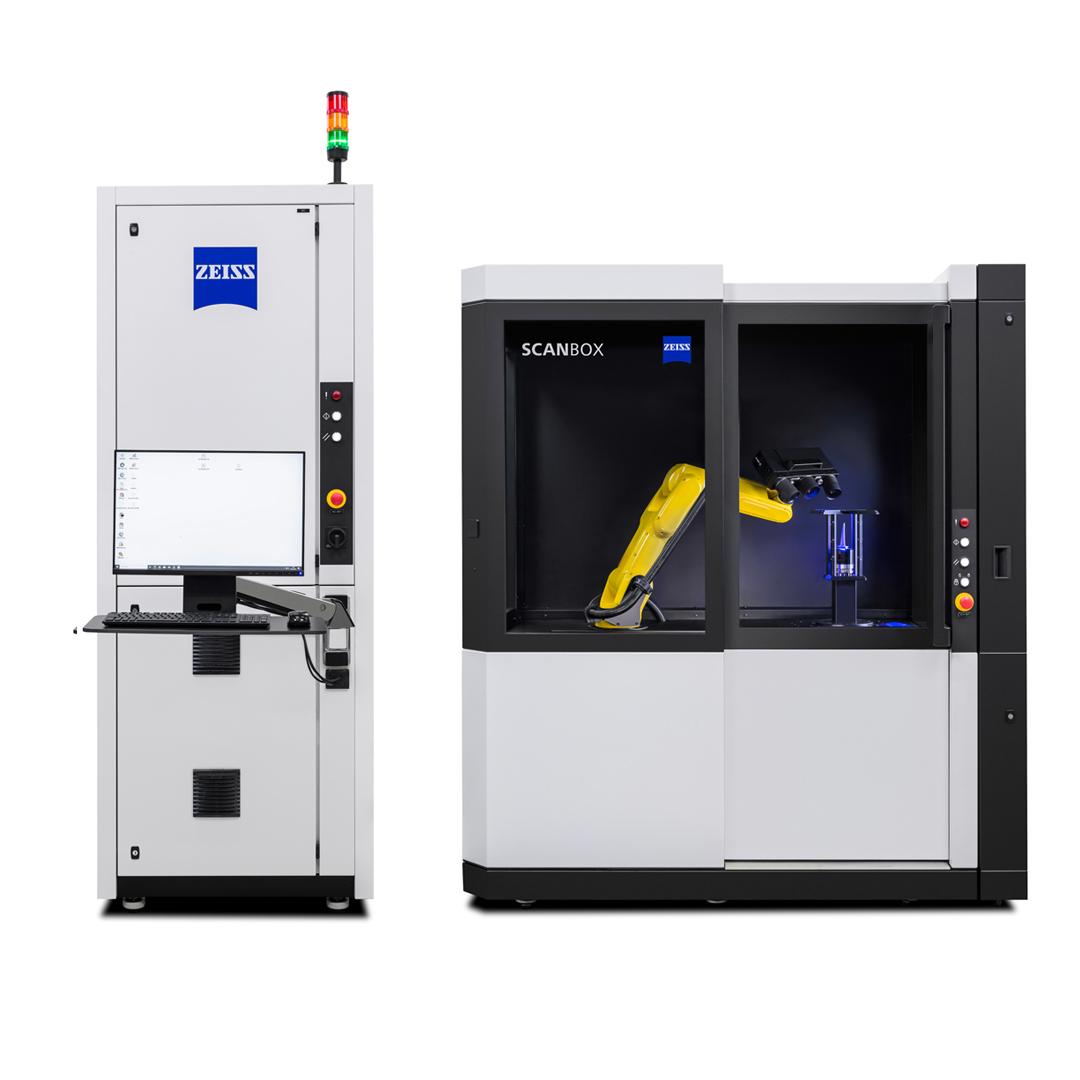

Caractéristiques techniques

ZEISS ScanBox 4105 RC
ZEISS ScanBox 4105 RC for eMotors

Dimensions

1860 x 1200 x 2120 mm
Tour de contrôle : 870 x 800 x 2650 mm

1860 x 1200 x 2120 mm
Tour de contrôle : 870 x 800 x 2650 mm

Alimentation électrique

200 - 500 V (triphasée, 16 A)

200 - 500 V (triphasée, 16 A)

Taille maximale des pièces

Ø 500 mm

Ø 500 mm

Poids max. de la pièce

100 kg

100 kg

Largeur d'ouverture

680 mm

680 mm

Compatibilité des capteurs

ATOS Q

ATOS Q for eMotors
