Mesure sans contact en 3D de la déformation et du déplacement

Données de mesure 3D précises et complètes

La gamme de produits de test 3D de ZEISS comprend des capteurs pour l'acquisition dynamique ou statique de coordonnées 3D, de déplacements 3D et de déformations de surface. Basés sur des méthodes de mesure photogrammétrique telles que la triangulation et l'ajustement des blocs, les systèmes fournissent des coordonnées 3D précises pour les mesures plein champ et ponctuelles.

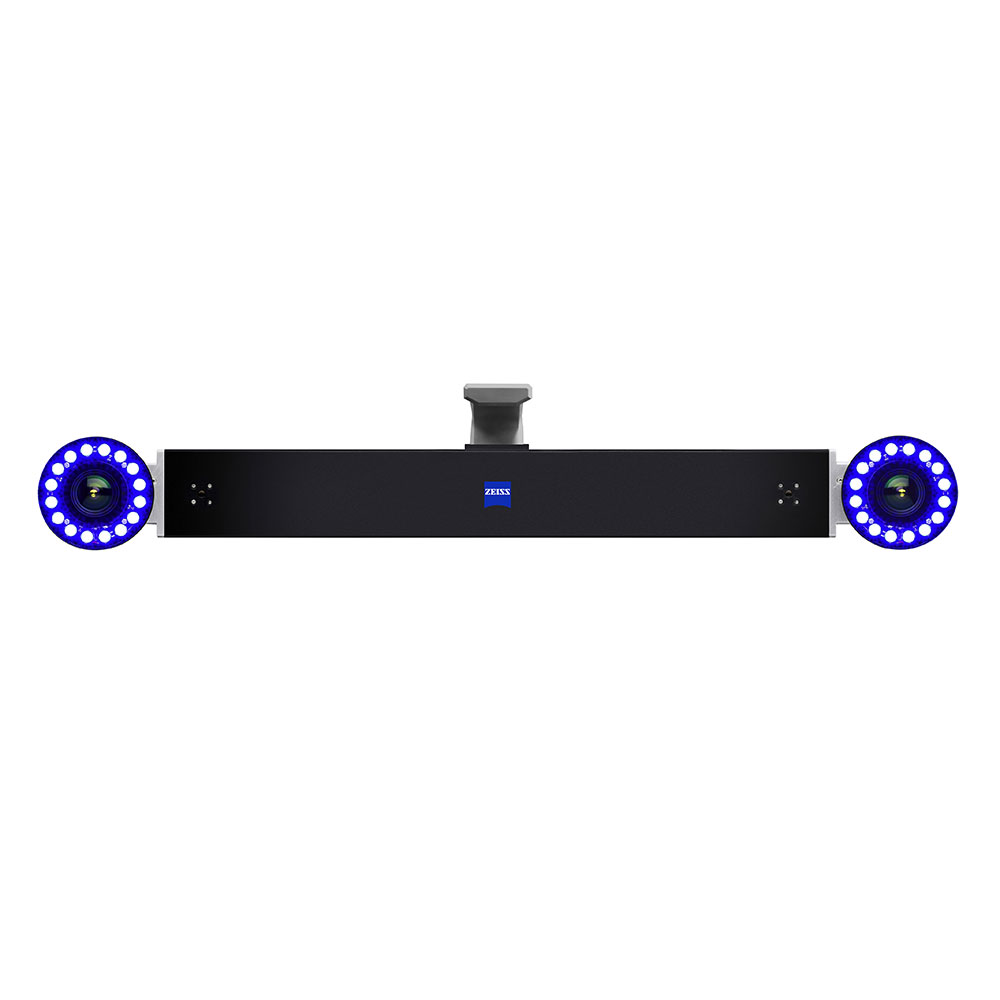

ARAMIS 3D Camera

Système de recherche industrielle

Mesure des déplacements, des déformations et des contraintes de surface en plein champ et par point dans les environnements industriels. Prêt à l'emploi.

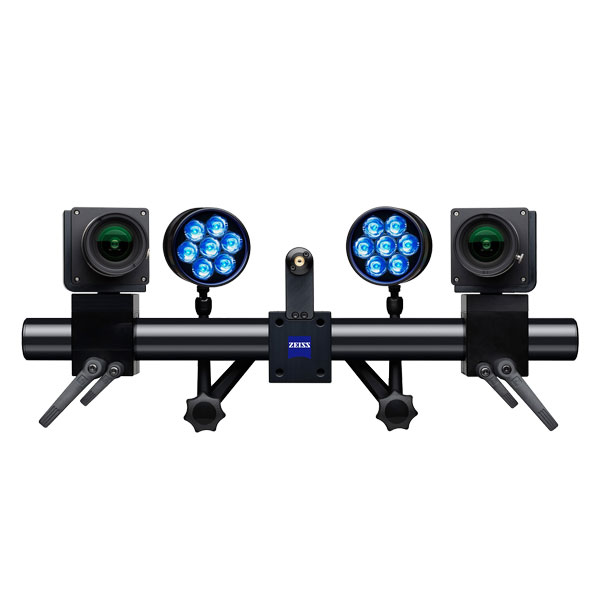

ARAMIS Adjustable

Système de caméra modulaire pour la mesure des déformations

Le système extensible individuellement fournit des coordonnées 2D et 3D précises pour l'analyse de composants et de matériaux soumis à des contraintes statiques ou dynamiques.

ARGUS

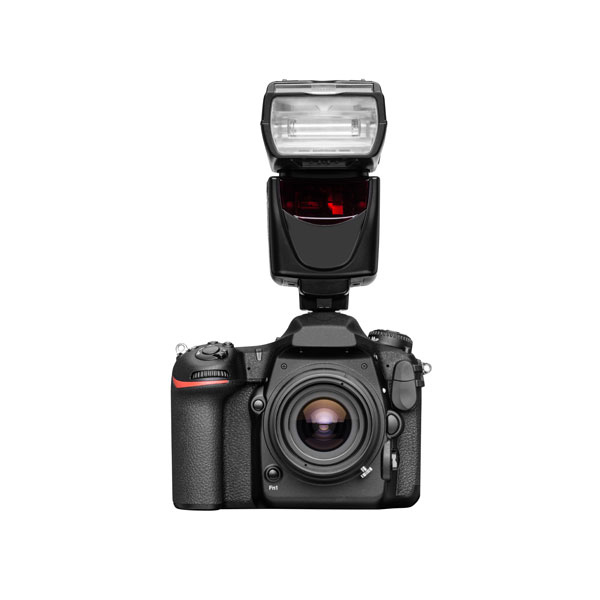

Solution optique pour l'analyse du formage

Contribue à l'optimisation des processus de formage de la tôle et à l'optimisation des outils. Les résultats sont complets et intuitivement compréhensibles.

Idéal pour le développement de produits, la recherche sur les matériaux et les essais de composants

Idéal pour le développement de produits, la recherche sur les matériaux et les essais de composants

Prendre des décisions fiables

Les analyses fournissent des informations sur les propriétés des matériaux et le comportement des composants sous charge. Ces résultats constituent la base de la durabilité du produit, de l'agencement de la géométrie, de simulations numériques fiables et de leur validation.

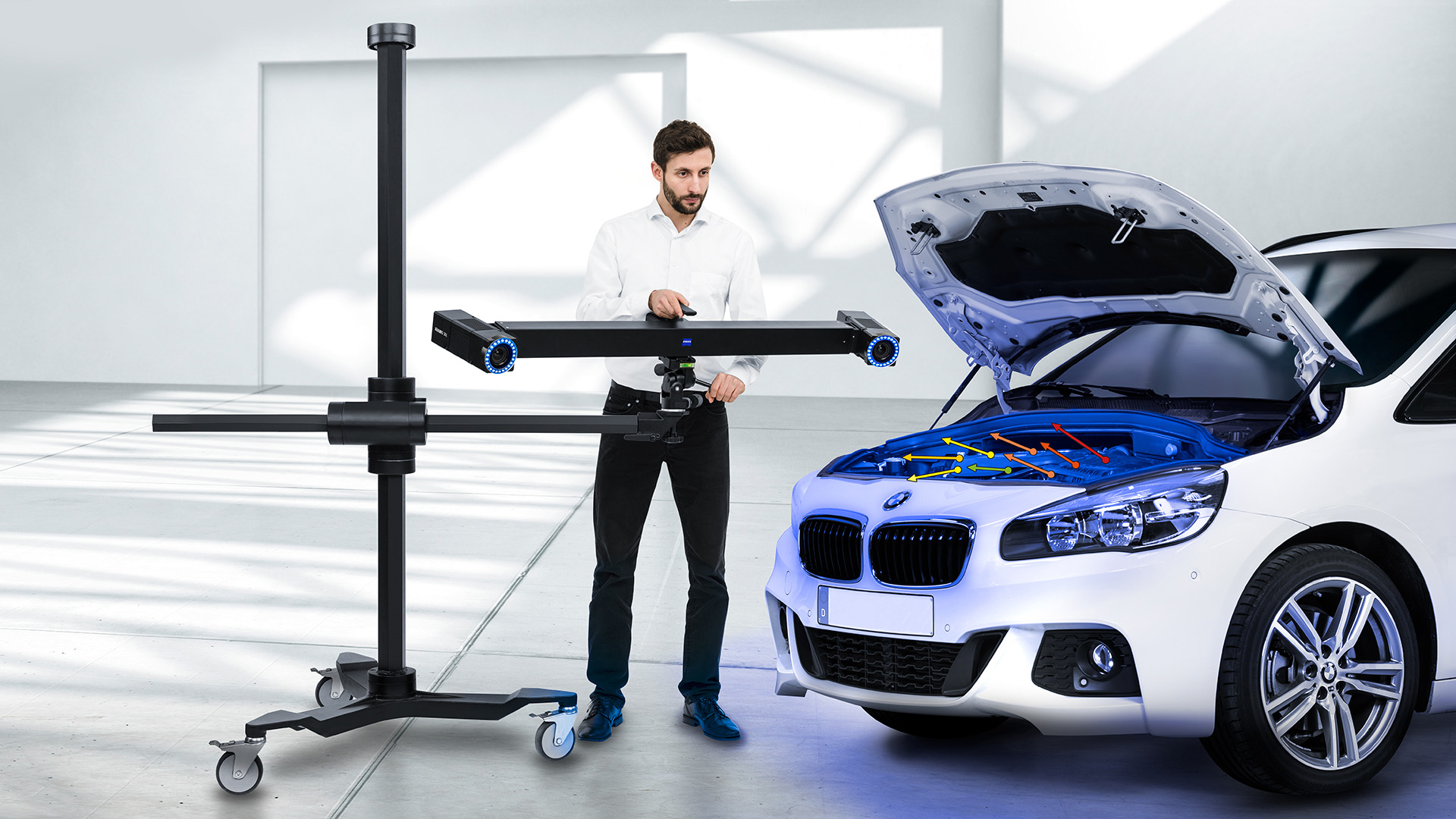

Une procédure de test simple et rapide

Gagner du temps et de l'argent dans la préparation de l'examen

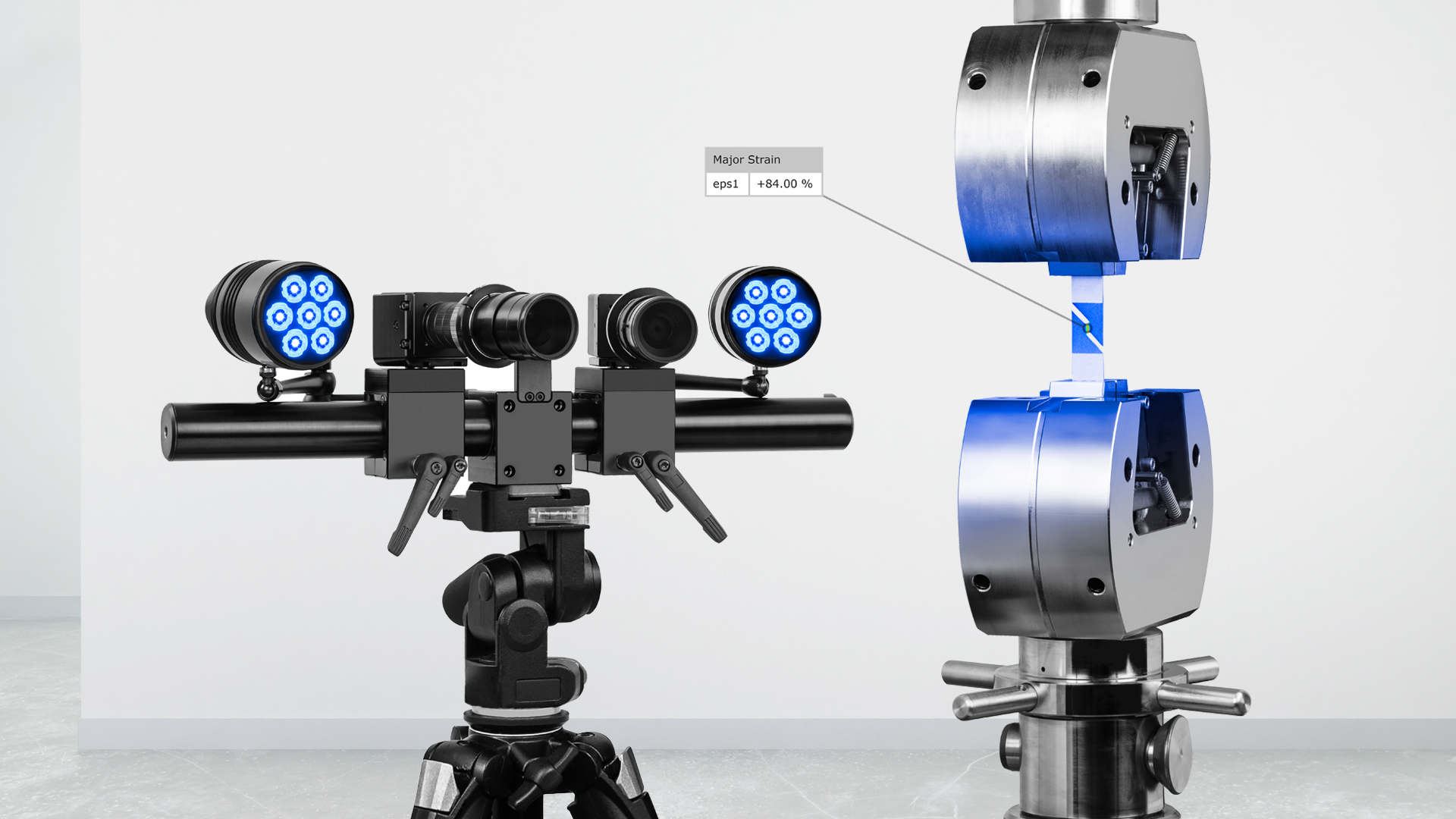

Les capteurs optiques de la gamme de produits de test 3D de ZEISS mesurent sans contact et indépendamment du matériau des échantillons et des composants chargés statiquement ou dynamiquement, sans préparation longue et coûteuse de l'objet à tester. L'installation de capteurs traditionnels tels que les jauges de contrainte, les LVDT ou les capteurs d'accélération peut être éliminée ou considérablement réduite. Outre le gain de temps lors de la préparation, les capteurs optiques offrent également une base de données beaucoup plus importante pour l'évaluation des tests en aval.

Mesures de haute précision pour les objets de petite et grande taille

Mesures de haute précision pour les objets de petite et grande taille

Le système offre des solutions stables pour l'analyse d'échantillons de quelques millimètres jusqu'à des composants structurels de plusieurs mètres. La résolution des mesures est inférieure au micromètre, quelles que soient la géométrie et la température de l'échantillon.

ZEISS INSPECT Correlate

ZEISS INSPECT Correlate

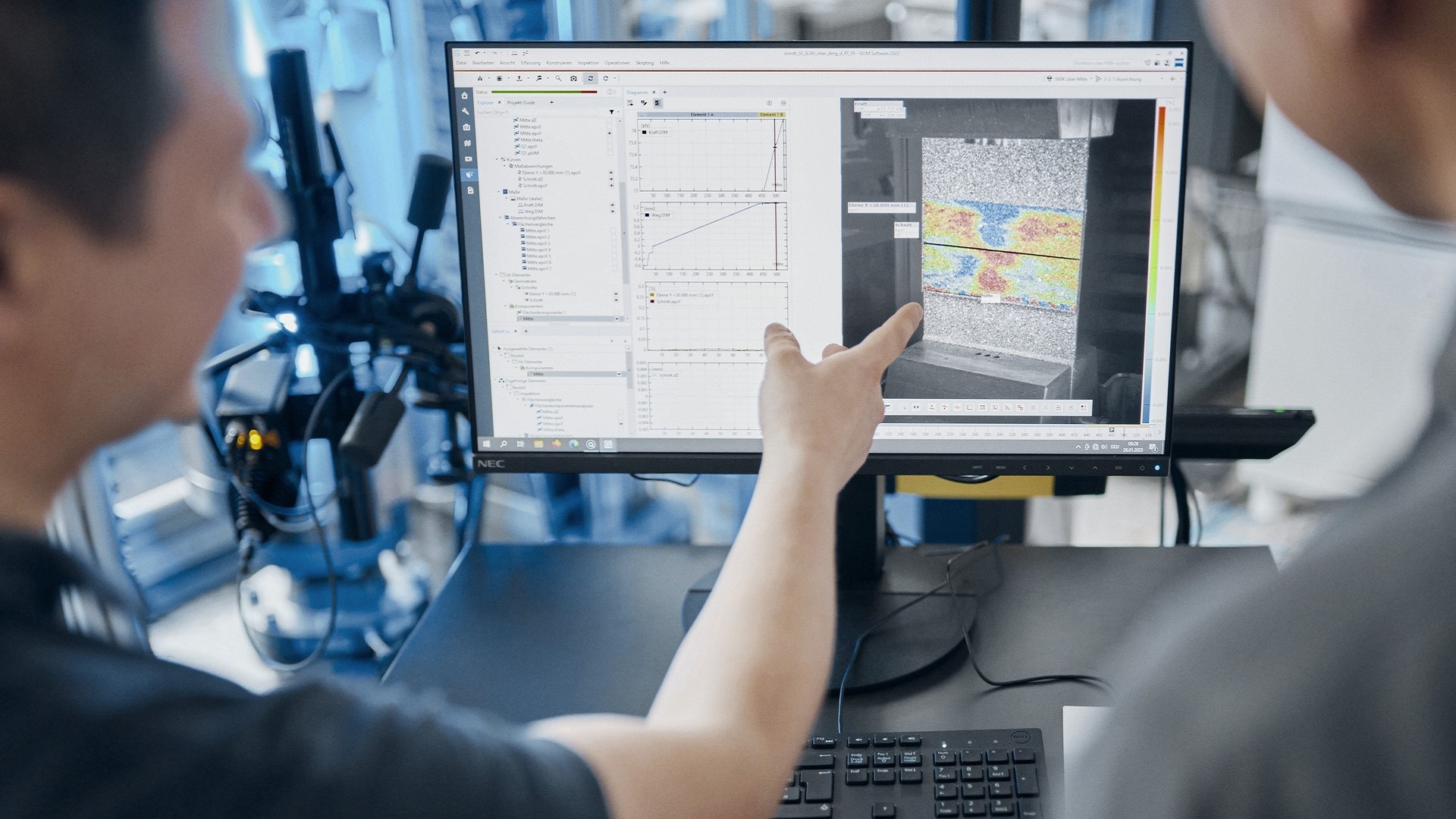

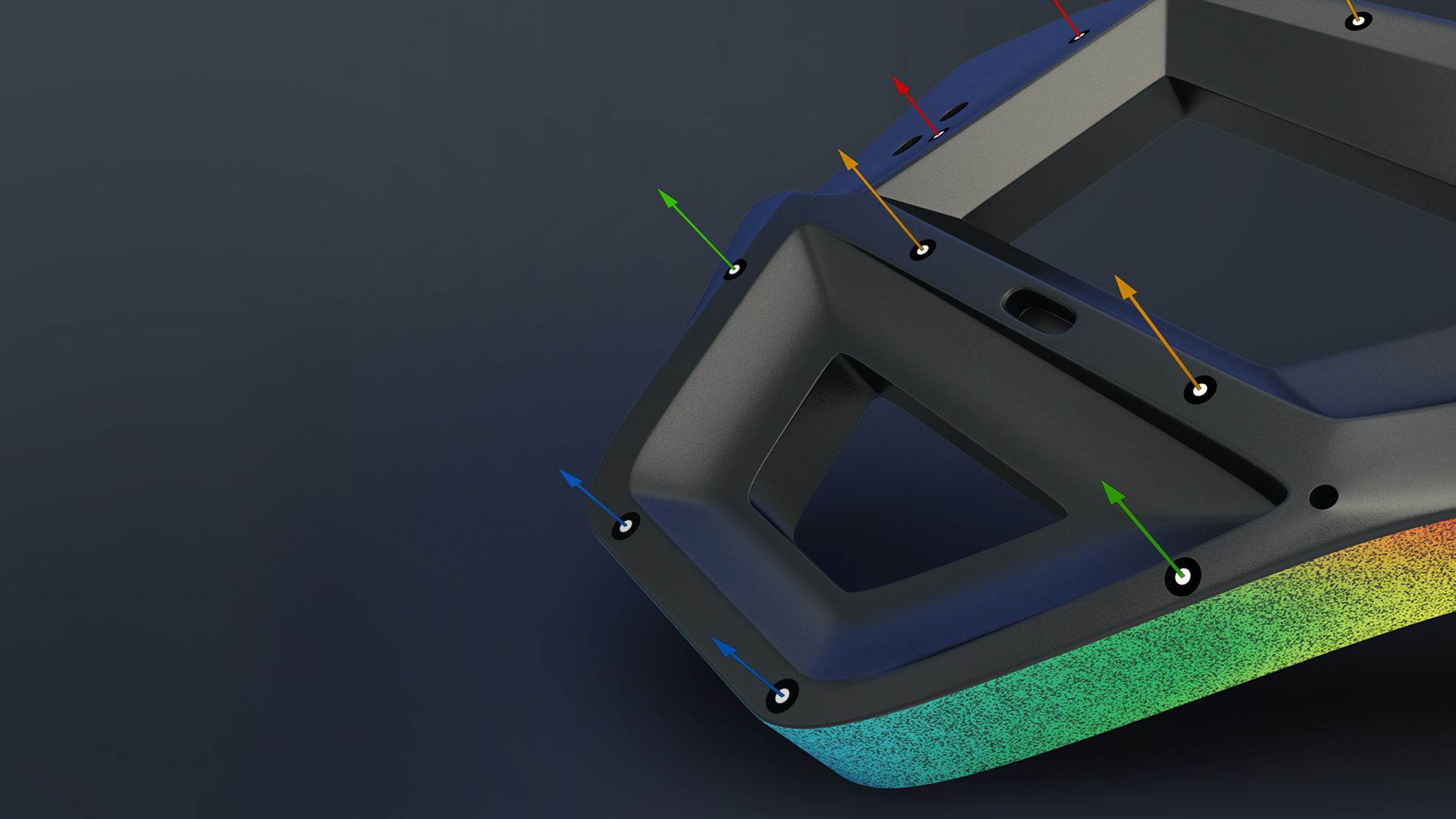

Le logiciel ZEISS INSPECT Correlate offre l'ensemble du flux de travail, de l'acquisition des données de mesure à l'analyse et au rapport. Il combine l'acquisition synchronisée d'images et de données analogiques des capteurs ARAMIS avec la fonctionnalité d'évaluation du logiciel ZEISS INSPECT.

Variables de mesure

  • Coordonnées 3D
  • Déplacements 3D
  • Déformations 3D
  • vitesses et accélérations en 3D
  • Expansions de surface
  • Propriétés des matériaux pour la simulation (module d'élasticité, etc.)
  • Évaluation des 6 degrés de liberté (6DoF)

Industries

Ingénierie automobile

Ingénierie automobile

Qu'il s'agisse d'e-mobilité, de construction légère ou de disciplines classiques de développement de véhicules : Grâce aux données de mesure 3D d'ARAMIS, les équipementiers et les prestataires de services peuvent répondre de manière fiable aux exigences élevées en matière de sécurité, de fonctionnement et de durée de vie.

Aéronautique

Aéronautique

Dans le secteur aérospatial, ARAMIS s'est imposé comme un système de mesure indispensable pour caractériser tous les matériaux, pour tester les prototypes et pour évaluer la stabilité des composants et des pièces structurelles.

Électronique

Électronique

ARAMIS offre exactement l'avantage concurrentiel dont les entreprises ont besoin dans un secteur qui évolue si rapidement : une plus grande efficacité dans le développement des produits, combinée à une connaissance approfondie des matériaux et des pièces.

Technologie médicale

Technologie médicale

La métrologie optique 3D fournit des informations précieuses pour les travaux de recherche sur les nouveaux matériaux et pour le développement d'implants orthopédiques et de produits sportifs.

Power & Energy

Power & Energy

ARAMIS fournit des données de mesure précises sur les déformations, les déplacements et les contraintes, que les entreprises productrices d'énergie peuvent utiliser pour optimiser leurs systèmes et garantir la sécurité de leur fonctionnement.

Génie civil

Génie civil

La technologie de mesure optique est largement utilisée dans le domaine du génie civil. Il aide les chercheurs à obtenir les résultats de mesure souhaités de manière plus rapide, plus fiable et plus rentable.

Domaines d'application

Caractérisation des matériaux

Caractérisation des matériaux

Les résultats précis des mesures ARAMIS plein champ améliorent la précision des paramètres des matériaux. Les méthodes d'évaluation existantes sont optimisées et deviennent ainsi plus fiables, comme la détermination du débit et la formation de courbes limites. Certains essais de matériaux ne sont possibles que parce que les mesures ARAMIS sont effectuées avec une méthode sans contact et que les résultats ont une résolution spatiale élevée. Ils sont utilisés, par exemple, dans les essais de traction, de cisaillement, de compression et de flexion en trois points, ainsi que dans les essais à grande vitesse et en température.

Essais de prototypes, de composants et de pièces structurelles

Essais de prototypes, de composants et de pièces structurelles

ARAMIS est utilisé pour les analyses de rigidité, les analyses de vibration, les essais de résistance à la fatigue et les essais de collision. Les résultats des mesures servent de base pour déterminer les prévisions de durée de vie du produit ou les limites de charge et pour optimiser l'agencement de la géométrie. Lors de l'essai de charge, le système enregistre la géométrie réelle du composant, y compris le comportement de déformation non linéaire, et permet une comparaison directe avec les données de la MEF.

Validation des simulations numériques

Validation des simulations numériques

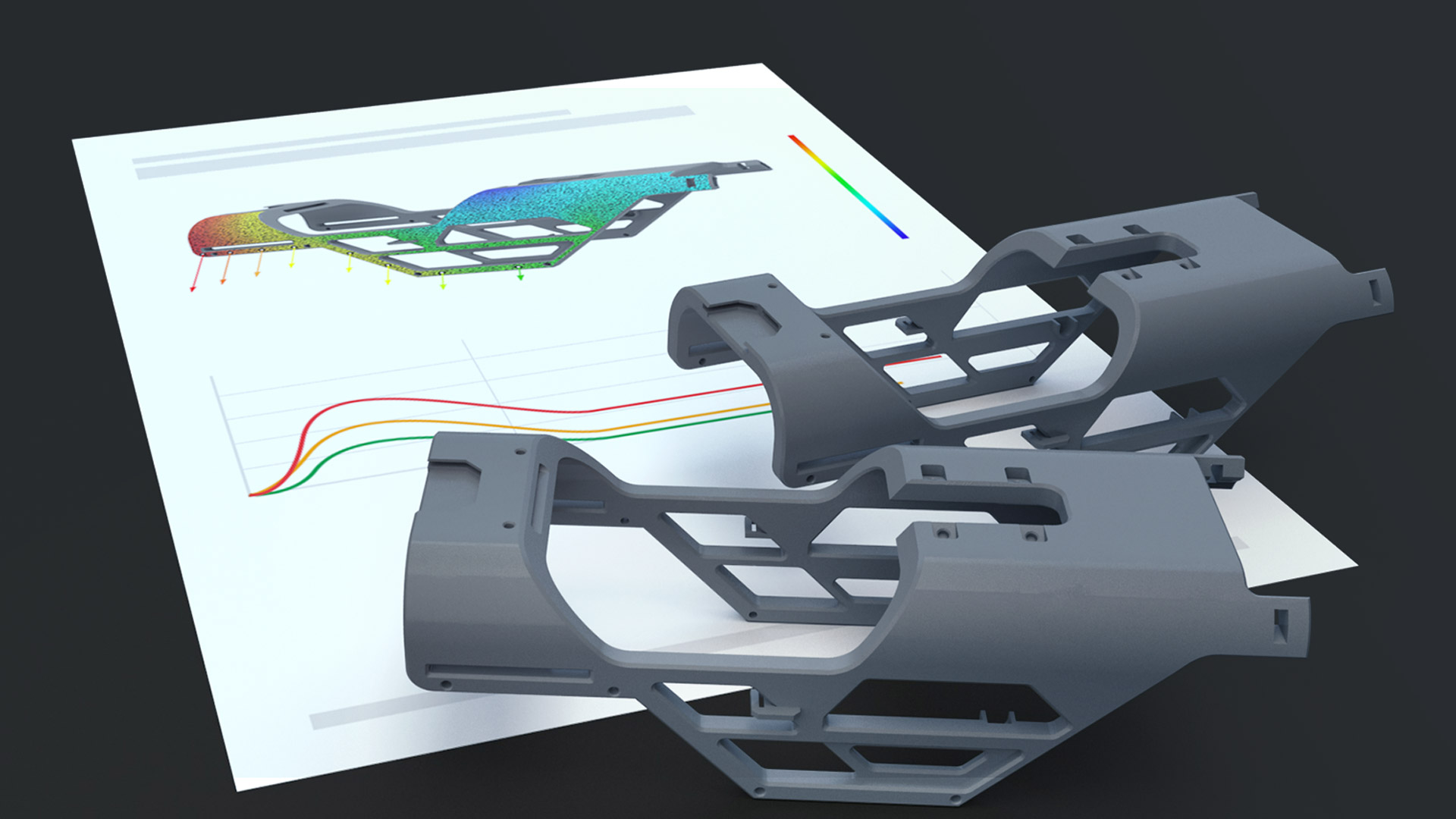

Les capteurs ARAMIS fournissent des informations sur les propriétés des matériaux, le comportement de déformation des composants et les conditions limites des installations d'essai. Il s'agit de paramètres d'entrée pour les modèles de simulation ainsi que de variables de comparaison pour l'optimisation et la validation. Le logiciel permet d'importer des données d'éléments finis d'ABAQUS, PAMSTAMP, LS-DYNA et ANSYS, AUTOFORM ainsi que leur alignement en 3D dans l'espace et par rapport aux données de mesure.

ARAMIS dans l'application test

  • Intégration dans le banc d'essai

    Le contrôleur ARAMIS Controller associé facilite la programmation de séquences de mesure définies par l'utilisateur, offre un enregistrement synchrone des signaux de mesure externes (par exemple la force), permet la transmission des valeurs de mesure sous forme analogique et numérique et offre de nombreuses options d'intégration dans l'environnement d'essai.

  • Multi-capteur

    La combinaison de plusieurs capteurs ARAMIS permet d'effectuer des mesures à partir de différentes perspectives avec différentes zones de mesure. Les mesures sont enregistrées simultanément et évaluées dans un système de coordonnées commun.

  • Grands objets de mesure

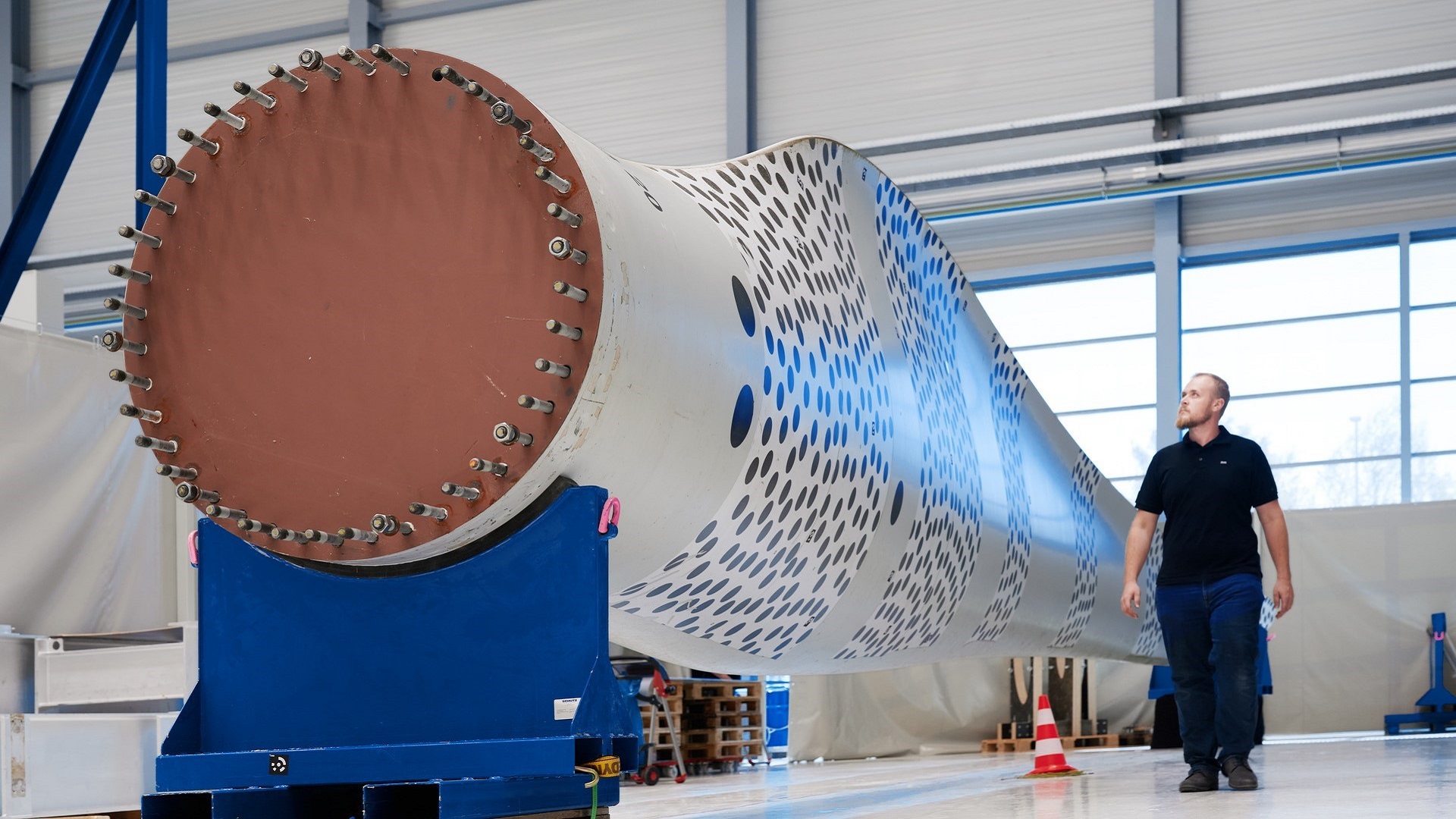

    ARAMIS propose également des solutions métrologiques pour la mesure dynamique de très grands composants ou de grandes structures, ainsi que pour des applications d'essai complexes. ARAMIS est utilisé, par exemple, pour évaluer le comportement vibratoire de pales de rotor individuelles d'éoliennes sous des charges liées aux conditions météorologiques et pour analyser le comportement de flambage des vols d'avions sous des charges de flexion.

  • Retour d'information en direct et flux de données

    Un mode de mesure spécial des systèmes ARAMIS offre la possibilité de visualiser les résultats de mesure en direct pendant le déroulement du test ou de transmettre les données de mesure à d'autres programmes logiciels via une connexion Ethernet en utilisant le protocole SCPI. Le mode de mesure est utilisé en particulier pour les essais à long terme et les essais de fatigue, car il nécessite moins d'espace de stockage des données.

  • Automatisation

    L'interface ARAMIS Kiosk est une interface utilisateur pour l'évaluation automatisée des essais de traction selon différentes normes. Des séquences d'essai normalisées peuvent être exécutées facilement, rapidement, de manière répétée et avec une interaction minimale de l'utilisateur pour des séries de mesures avec un grand nombre d'échantillons.

  • Validation des simulations numériques

    Les capteurs ARAMIS fournissent des informations sur les propriétés des matériaux et le comportement des composants sous charge. Ces données de mesure sont des paramètres d'entrée pour les calculs de simulation ainsi que des variables comparatives pour l'optimisation et la validation. Le logiciel ZEISS INSPECT Correlate permet d'importer des données d'éléments finis à partir de formats tels que ABAQUS, LS-DYNA et ANSYS, et de les aligner en 3D sur les données de mesure.
