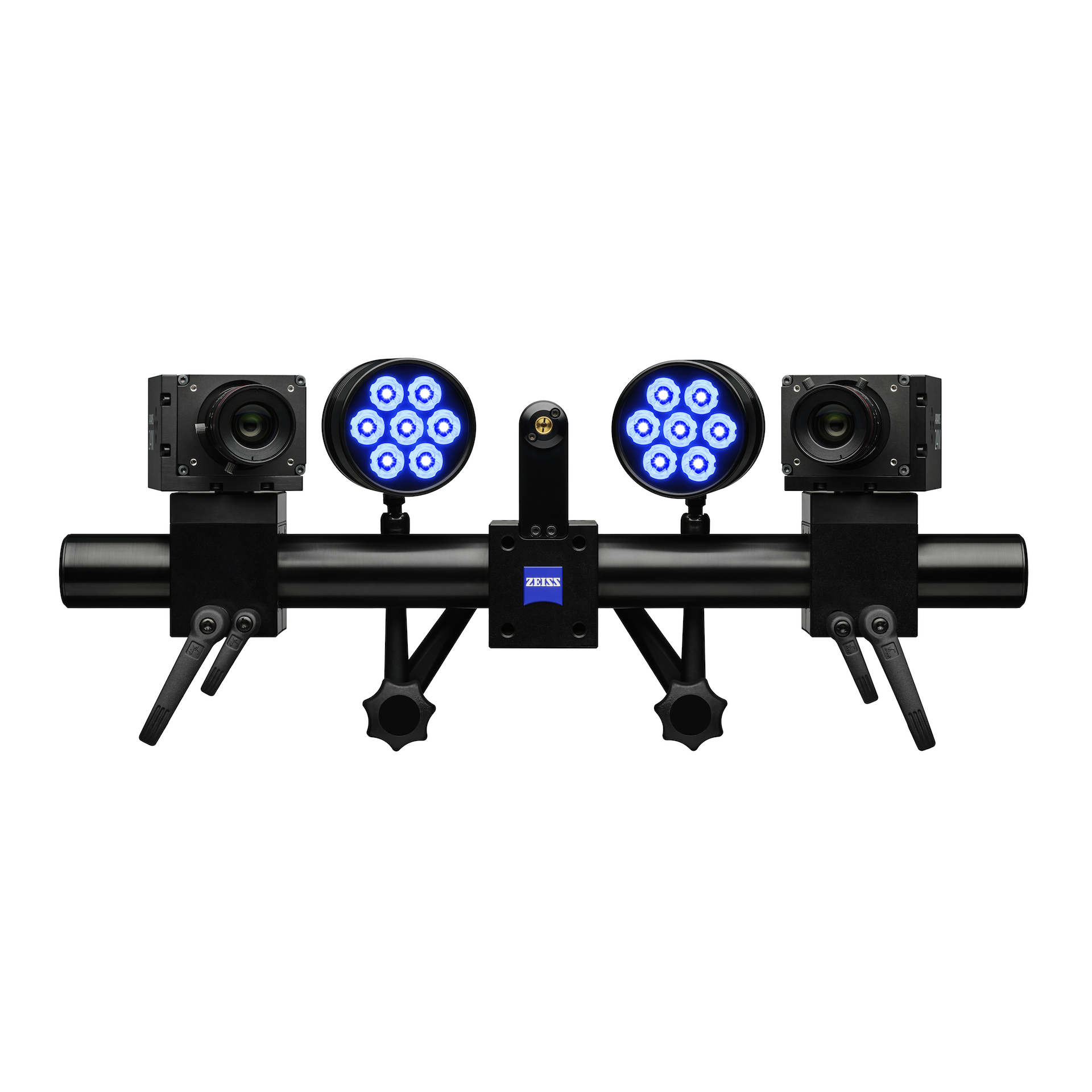

ZEISS ARAMIS Adjustable 24M

Mesure de la contrainte et de la déformation dans le moindre détail

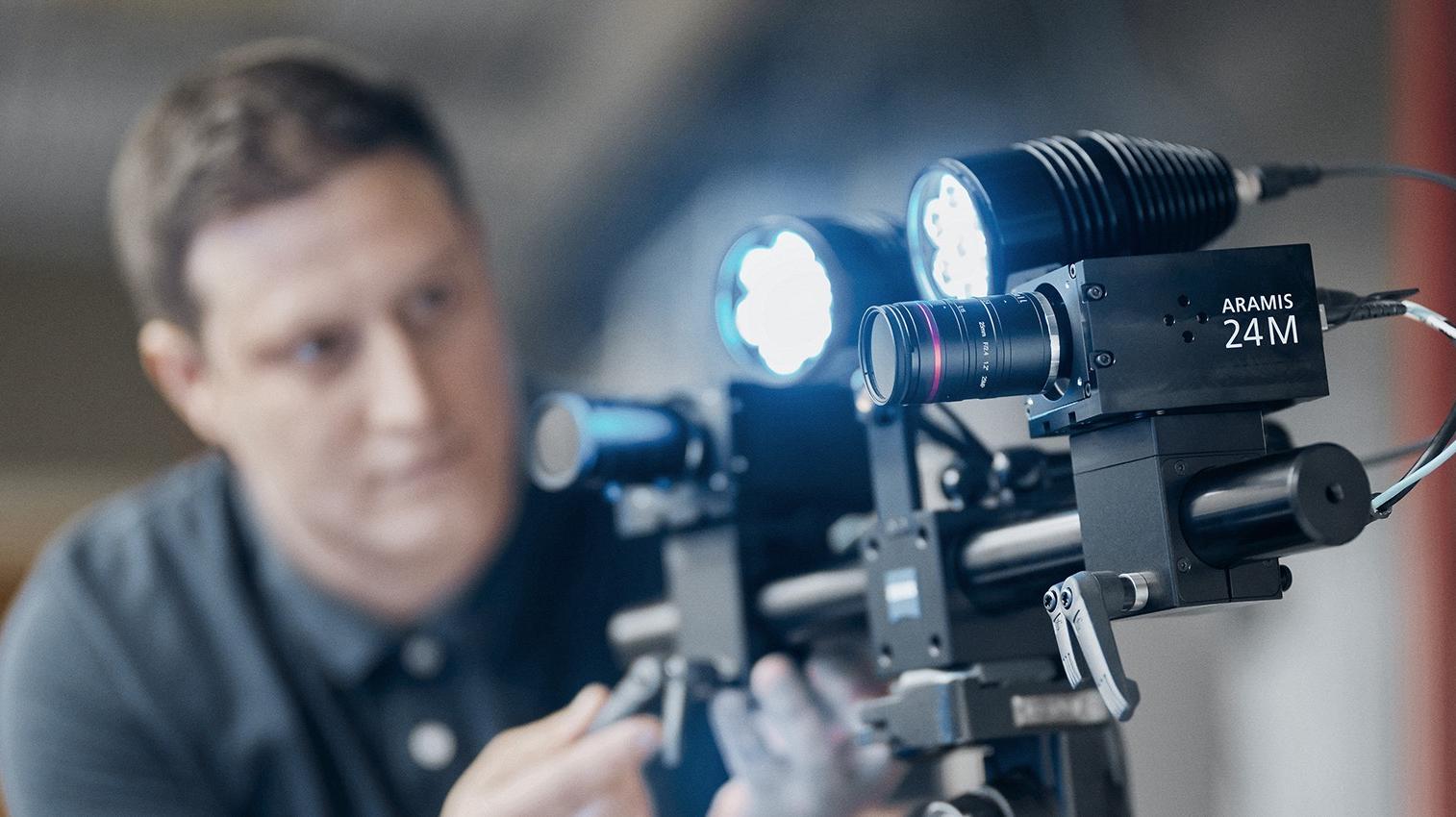

ZEISS ARAMIS Adjustable 24M associe une technologie de pointe à une flexibilité maximale. Les deux caméras de 24 megapixels enregistrent jusqu'au moindre détail des déplacements 3D et des déformations de surface, à la fois pour les mesures basées sur les points et les mesures plein champ. Grâce à cette combinaison unique de haute résolution locale et de fréquence d'enregistrement des images, ce capteur fournit des résultats précis pour un large éventail de tâches de mesure, qui répondent à des exigences sophistiquées de la recherche et du développement.

Mesures à haute résolution
Capteur de test de nouvelle génération
Acquisition efficace des données

Des images très détaillées pour des besoins qui évoluent rapidement

Capteur de test de nouvelle génération

Le matériel puissant du capteur ZEISS ARAMIS Adjustable 24M est en mesure de relever vos défis et de fournir la flexibilité requise pour chaque tâche de mesure : L'éclairage par l'arrière garantit une excellente sensibilité à la lumière, les modes d'images prédéfinis offrent des options intelligentes pour capturer des mouvements rapides et les composants en fibre optique permettent des taux de transmission de données élevés.

Polyvalent

ZEISS ARAMIS Adjustable 24M a une fréquence d'images de 100 images par seconde (fps) à pleine résolution de caméra. Mais elle peut être augmentée en quatre modes additionnels pour atteindre 360 fps. Combiné avec le design modulaire, le système est adaptable à un grand nombre de tâches de mesure.
Fiable

Le poids plume du capteur et les câbles fibre sans contact souples, sans oublier les composants réseau, contribuent au traitement fiable et rapide des données de mesure. Le système produit donc des fréquences d'images élevées tout en demeurant insensible aux interférences électromagnétiques.

Caractéristiques techniques

	ZEISS ARAMIS Adjustable 24M
Résolution de caméra	5312 × 4448 pixels
Fréquence d'image (fps)	100 images par seconde en pleine résolution
	350 fps @ binning (2656 × 2224 pixels)
	185 fps @ 5312 × 2240 pixels
	270 fps @ 5312 × 1472 pixels
	360 fps @ 1920 × 1088 pixels
Zone de mesure (mm)	20 x 17 à 5000 x 4500

Précision et polyvalence pour la recherche et le développement

La combinaison unique d'une résolution spatiale élevée, d'un taux d'acquisition d'images rapide et d'une conception modulaire offre une flexibilité maximale pour traiter un large éventail de tâches de mesure. Ceci est primordial lorsque les exigences concernant un capteur sont modifiées rapidement dans les applications de recherche et de développement.

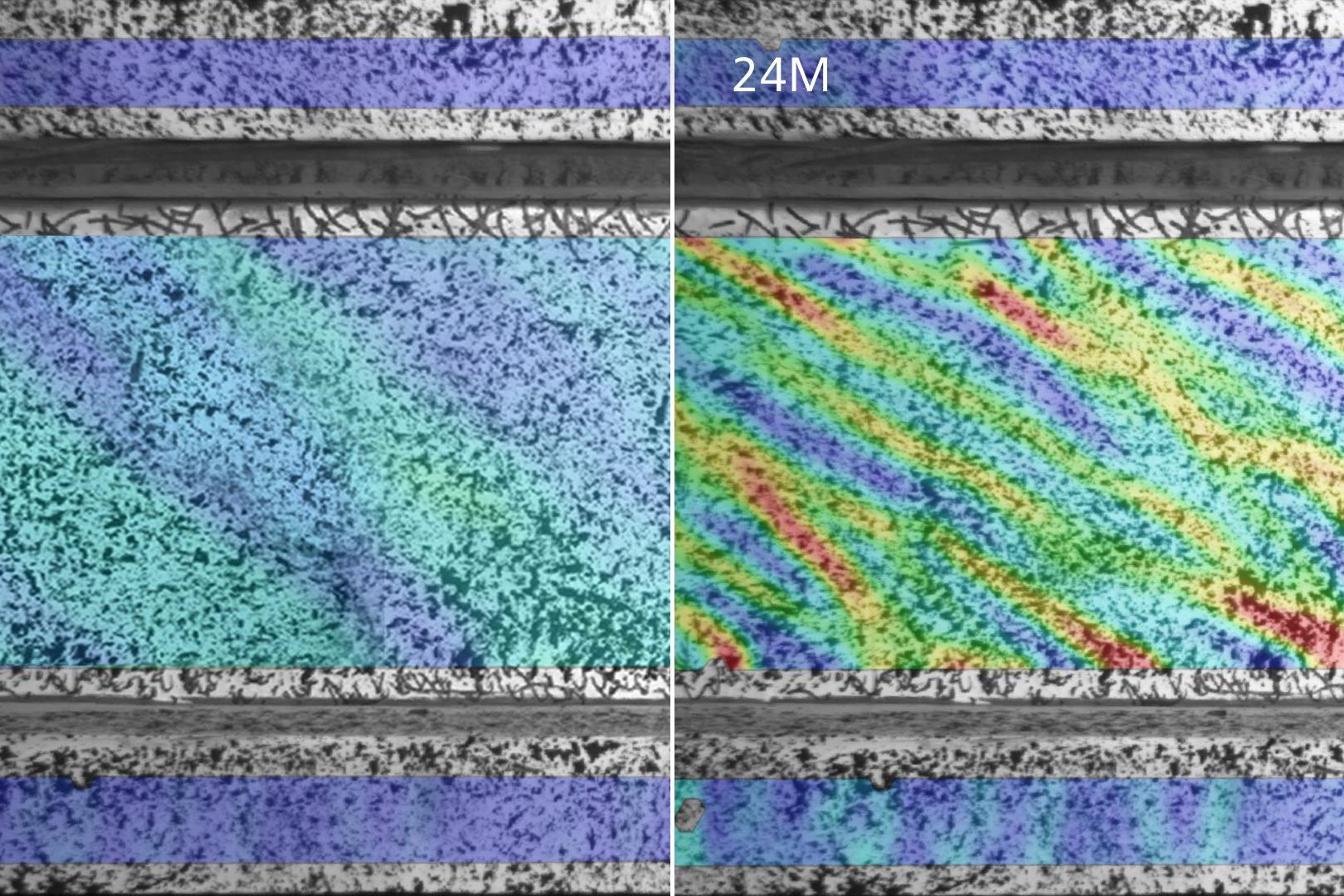

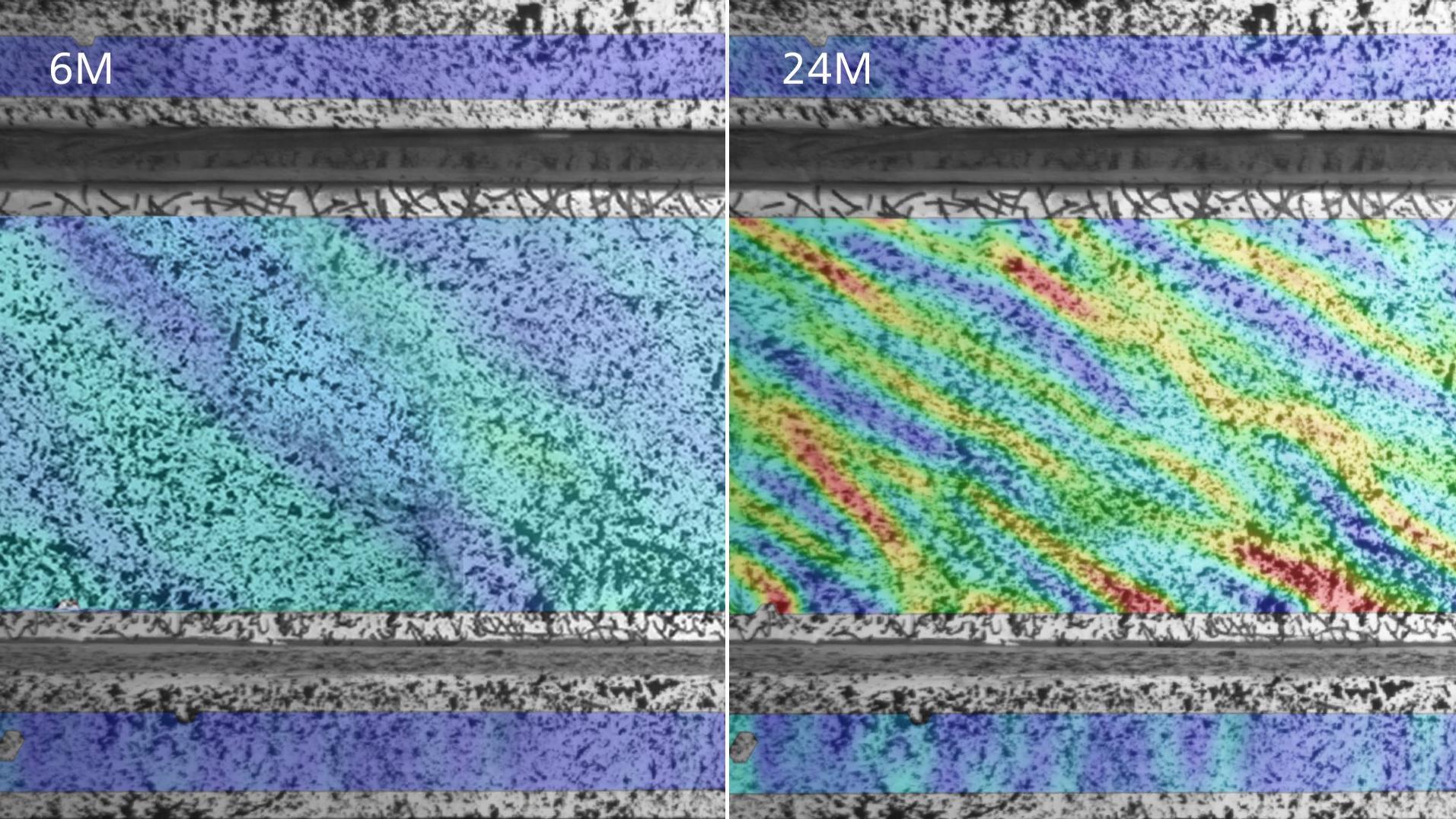

Génie civil

Dans la caractérisation des matériaux, le capteur détermine en toute fiabilité les matériaux et les paramètres, et il enregistre même les fissures les plus fines survenues avant une défaillance du matériau. Lors de l'évolution d'une fissure et de l'analyse d'ouverture de fissure de composants plus grands avec faible déformation, la résolution spatiale élevée permet d'analyser les modifications structurelles dans le détail en toute fiabilité.

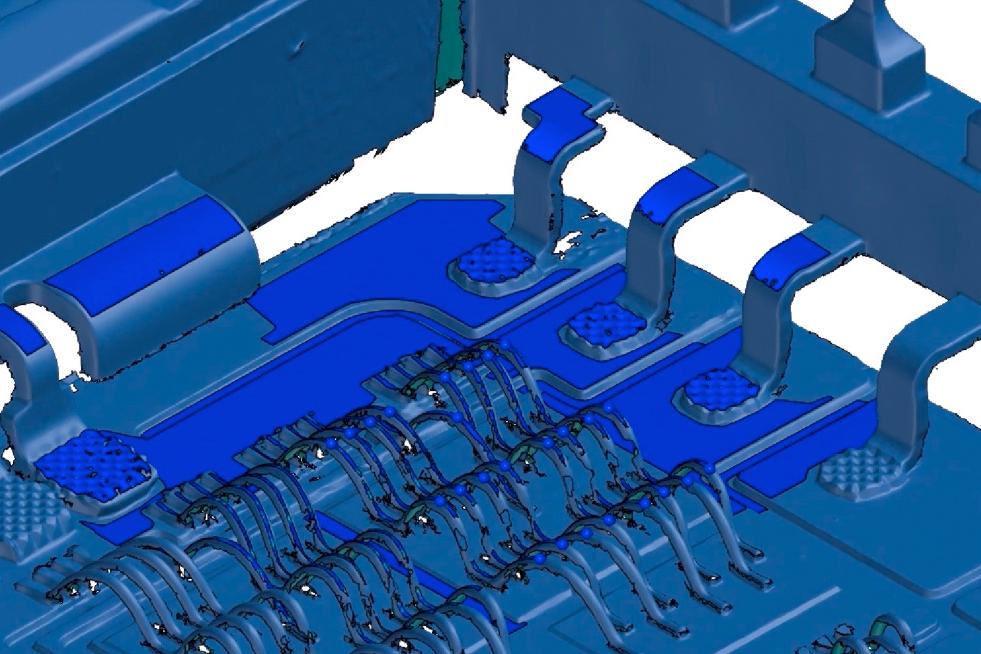

Électronique

Par comparaison avec des capteurs à résolution inférieure, une quantité d'informations supérieure est générée sur la même zone de mesure, ce qui permet de calculer les déplacements ou les déformations avec une plus grande précision. Par conséquent, il est possible de mesurer même les échantillons et les composants (2–50 mm) un niveau maximum de détail afin d'analyser le comportement des composants électroniques soumis à une contrainte thermique.

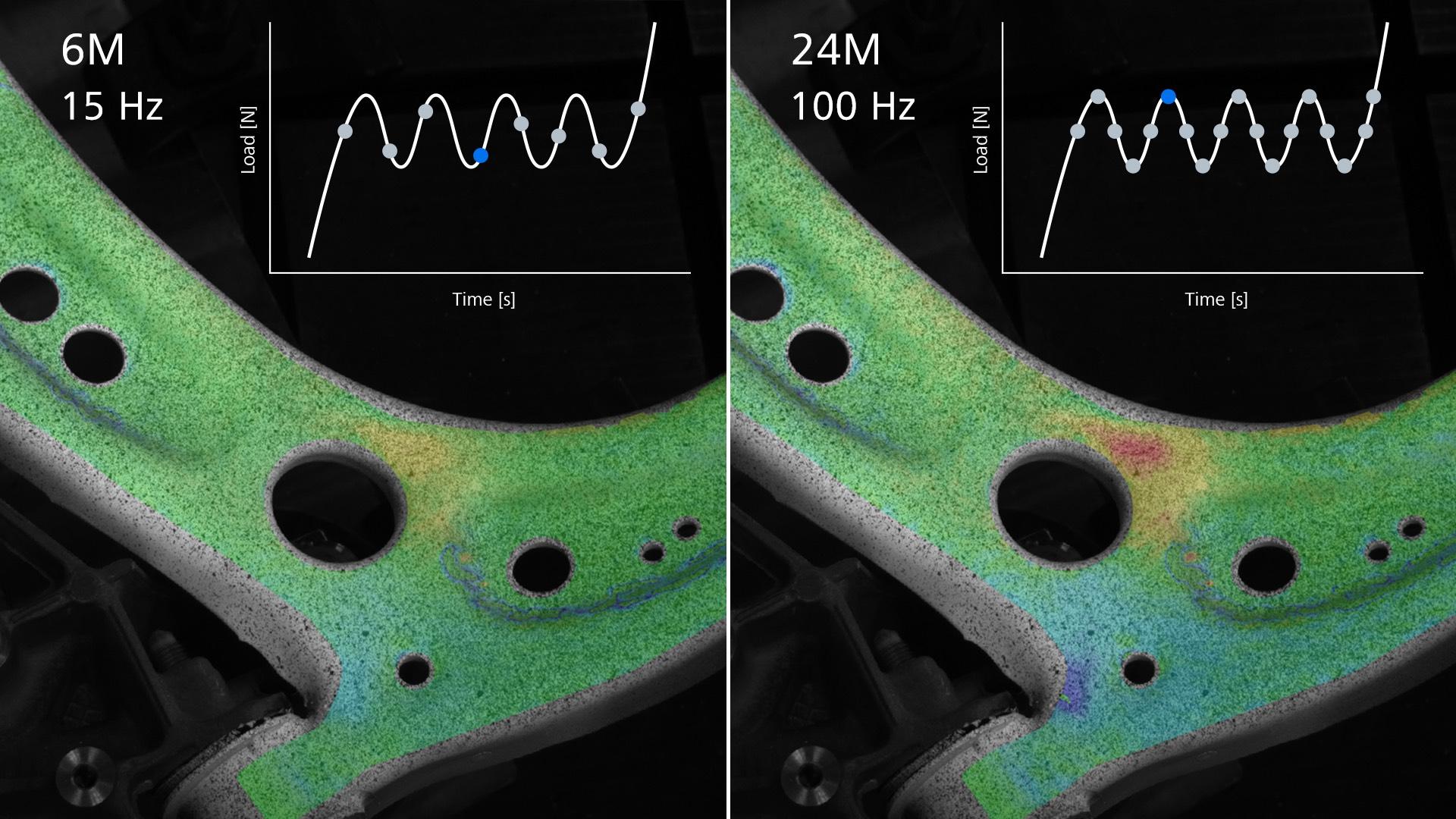

Automobile

Dans le contexte des essais de fatigue de composants plus grands (> 500 mm) à déformation réduite, le capteur ZEISS ARAMIS Adjustable 24M permet de déterminer plus précisément les déformations avec une force maximum et d'enregistrer les déplacements de manière temporaire.
