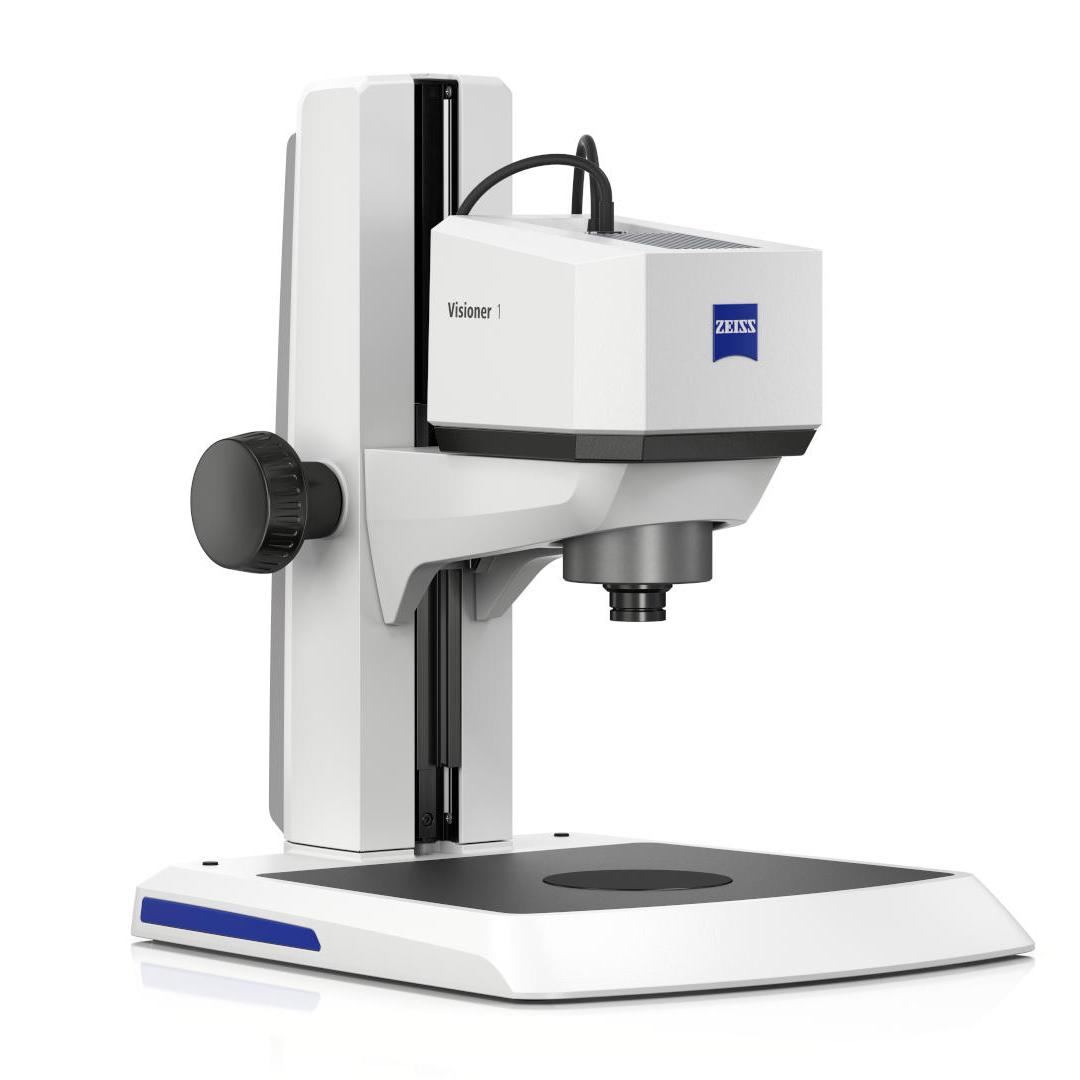

ZEISS Visioner 1

Microscope numérique doté de la technologie MALS™, inspection sans contact all-in-focus en temps réel

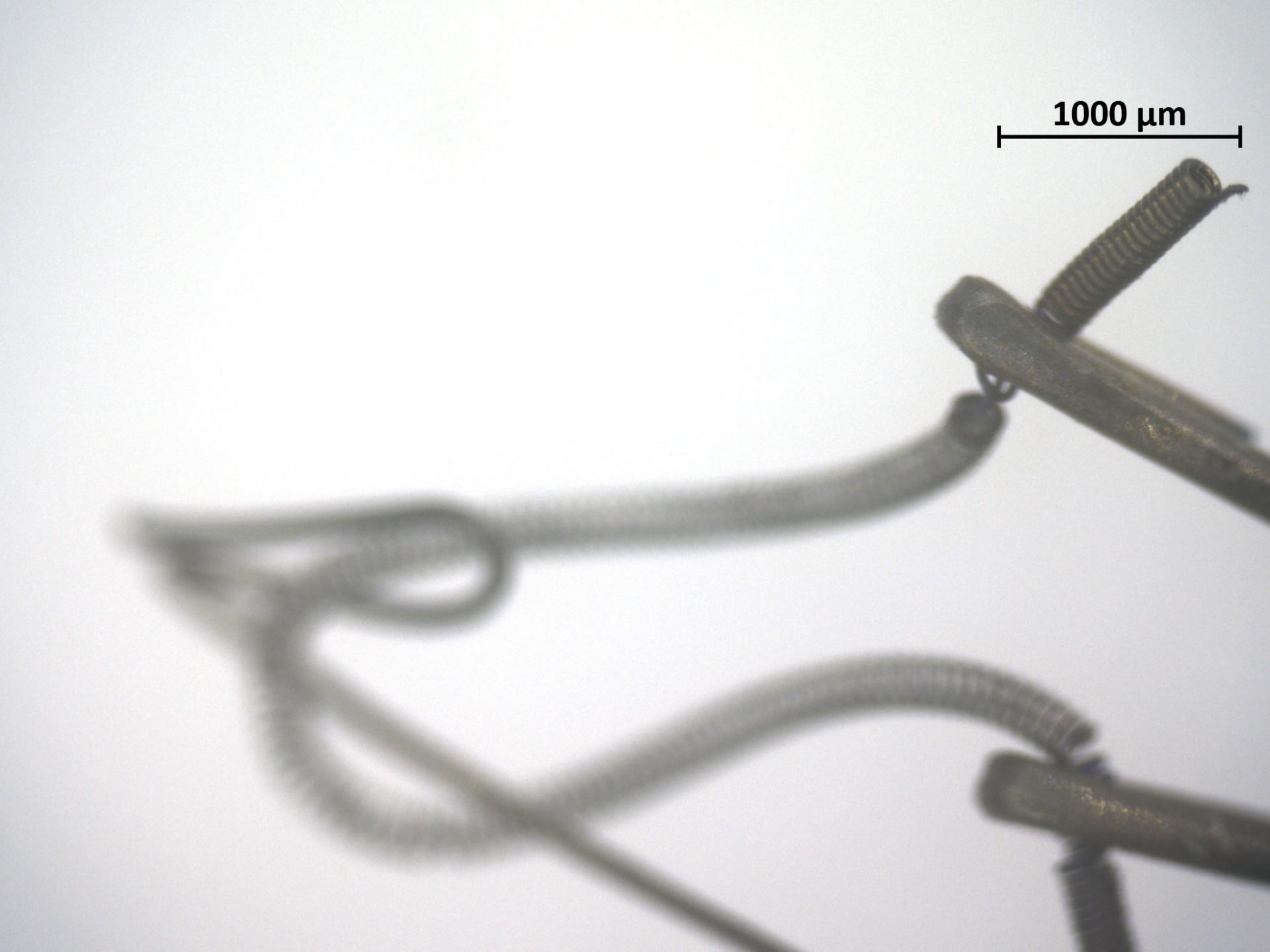

Les systèmes d'inspection classiques offrent une faible profondeur de champ, ce qui signifie que certaines parties de l'échantillon peuvent ne pas être mises au point et entraîner des caractéristiques manquantes, la fatigue de l'utilisateur et une inspection incomplète.

ZEISS Visioner 1 révolutionne le monde de l'inspection sans contact et de la documentation. Le système unique de lentilles à réseau de micro-miroirs (technologie MALS^TM) permet pour la première fois de réaliser des images en temps réel avec une mise au point complète du premier et à tous les coups.

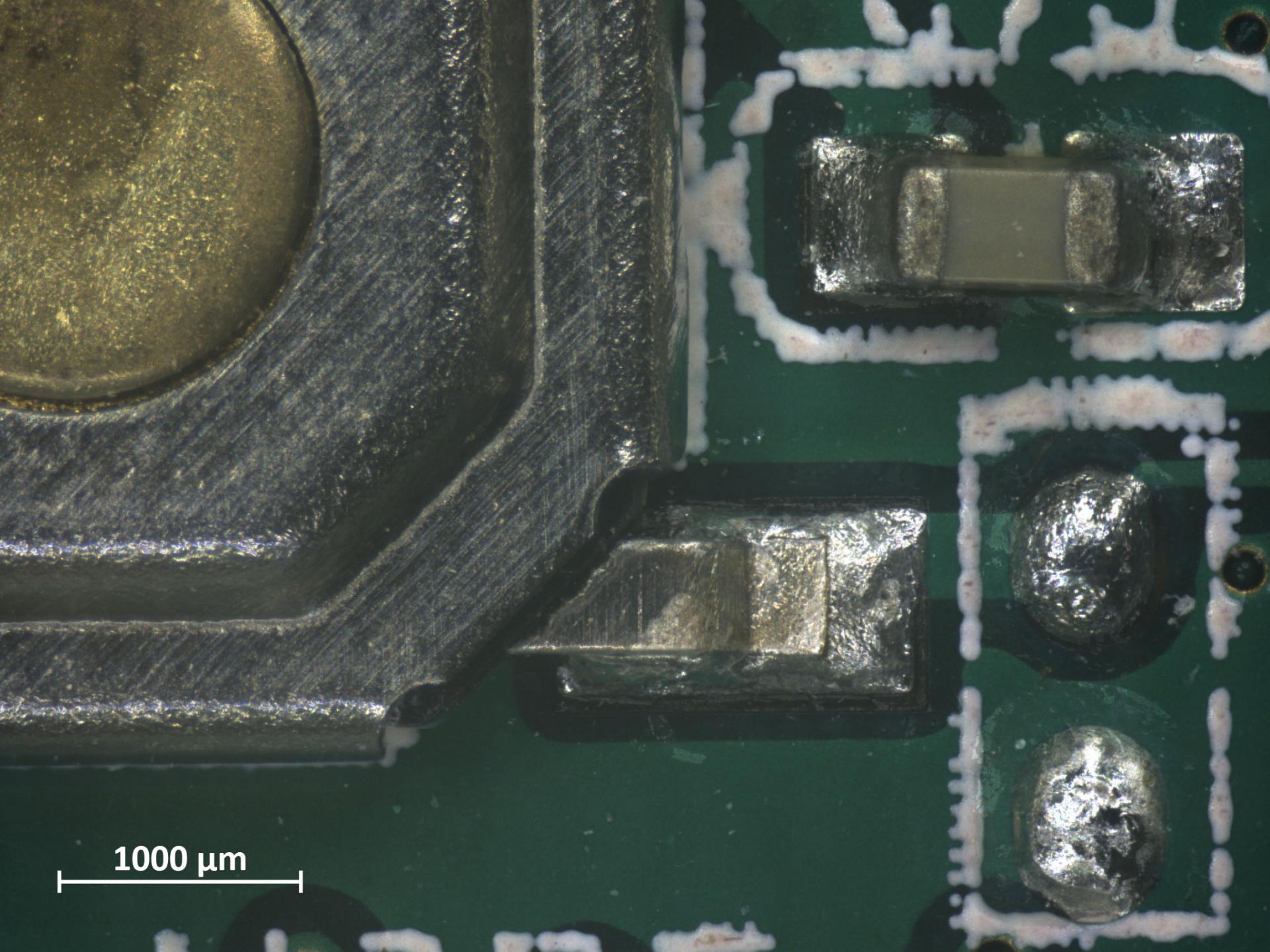

Profondeur de champ étendue en temps réel (EDoF)

L'EDoF est un processus par lequel plusieurs images passant par le plan focal sont combinées pour créer une image nette.

Avec les systèmes de microscopie classiques, cette opération peut s'avérer longue et complexe. ZEISS Visioner 1 permet à l'utilisateur de voir l'échantillon complètement mis au point en temps réel, sans avoir besoin d'empiler en Z et de post-traiter une série d'images.

La technologie unique du système d'objectif à réseau de micro-miroirs (MALS™) permet d'obtenir une profondeur de champ étendue en temps réel (EDoF).

Remodeler les règles de l'optique

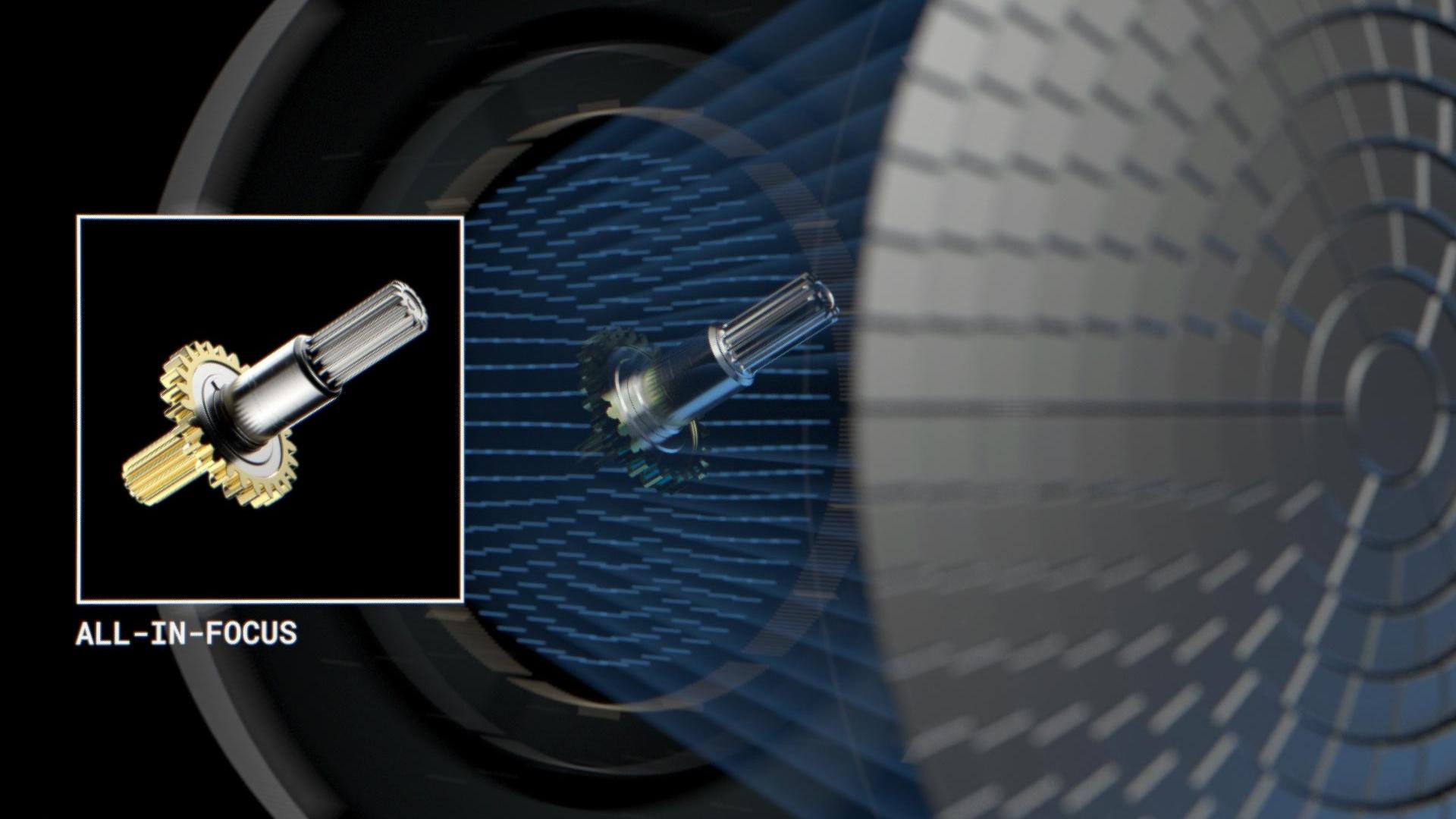

Technologie de lentilles à réseau de micro-miroirs (MALS™)

MALS™ permet de mettre au point l'inspection sans contact pour des différences de hauteur allant jusqu'à 69 mm sans qu'il soit nécessaire d'empiler en Z ou de refaire la mise au point.

L'utilisation d'un système de lentilles à réseau de micro-miroirs (MALS™) nous permet de générer des lentilles virtuelles avec des courbures nettement différentes, donc des plans de mise au point différents. Pour ce faire, l'orientation de chaque micro-miroir est modifiée de manière orchestrée.

Le remodelage de la courbure de cette lentille virtuelle à la vitesse permet une mise au point ultra-rapide ainsi qu'une imagerie et une documentation all-in-focus en temps réel.

ZEISS Visioner 1 piloté par la technologie MALS™

Profondeur de champ étendue jusqu'à 100 fois plus utilisable
Permet des différences de hauteur allant jusqu'à 69 mm
Réseau de micro-miroirs réfléchissants à courbures (variables) disposés dans un plan plat
Chaque micro-miroir mesure environ 100x100 µm
Chaque micro-miroir tourne et se déplace pour former les surfaces sans contact à courbures variables
Pas besoin d'empiler en Z ou de refaire la mise au point

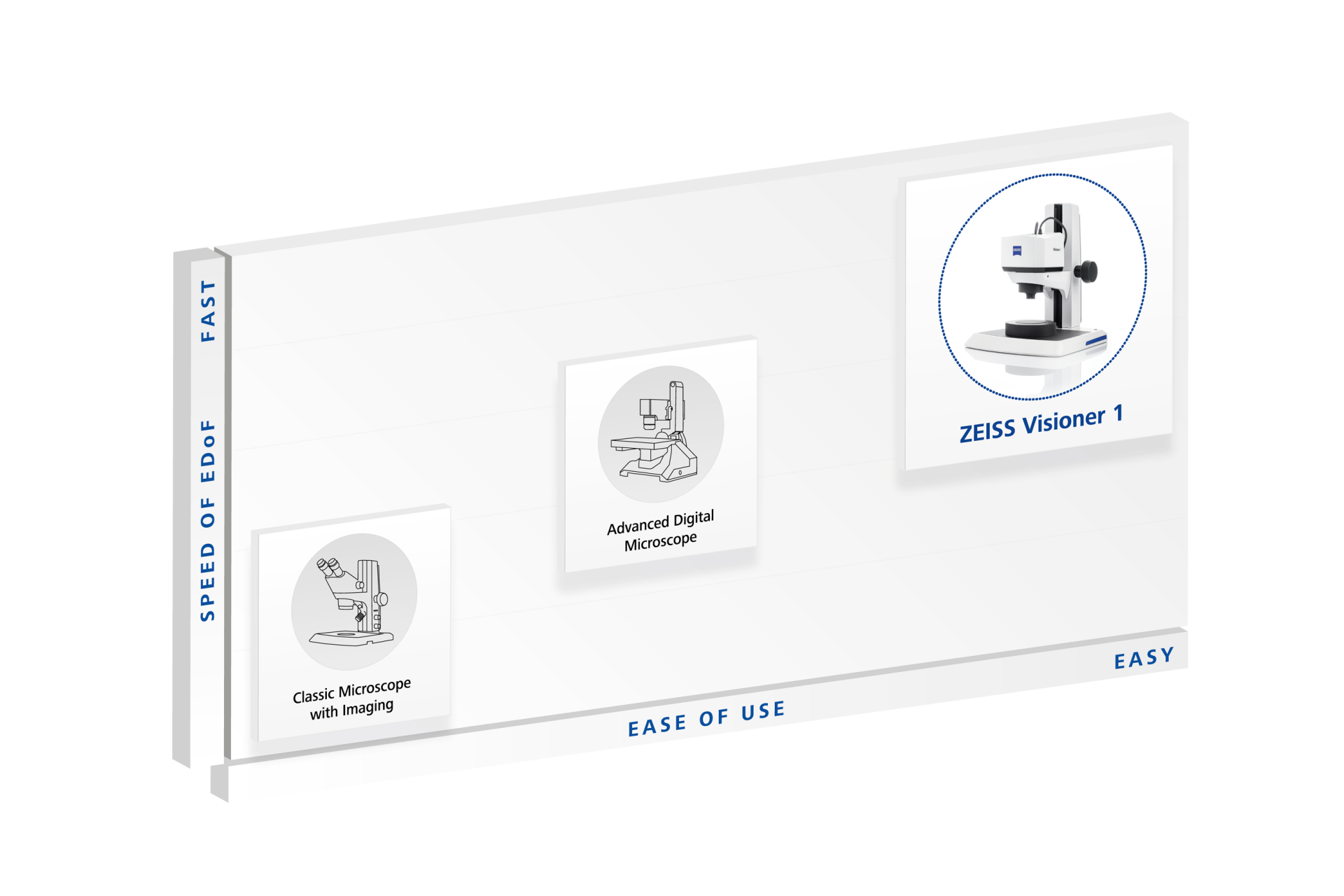

Visualisation 3D la plus rapide avec documentation

ZEISS Visioner 1 ne se contente pas de simplifier la tâche d'imagerie et de documentation. L'EDoF en temps réel vous permet également d'inspecter votre composant plus rapidement pour un débit plus élevé.

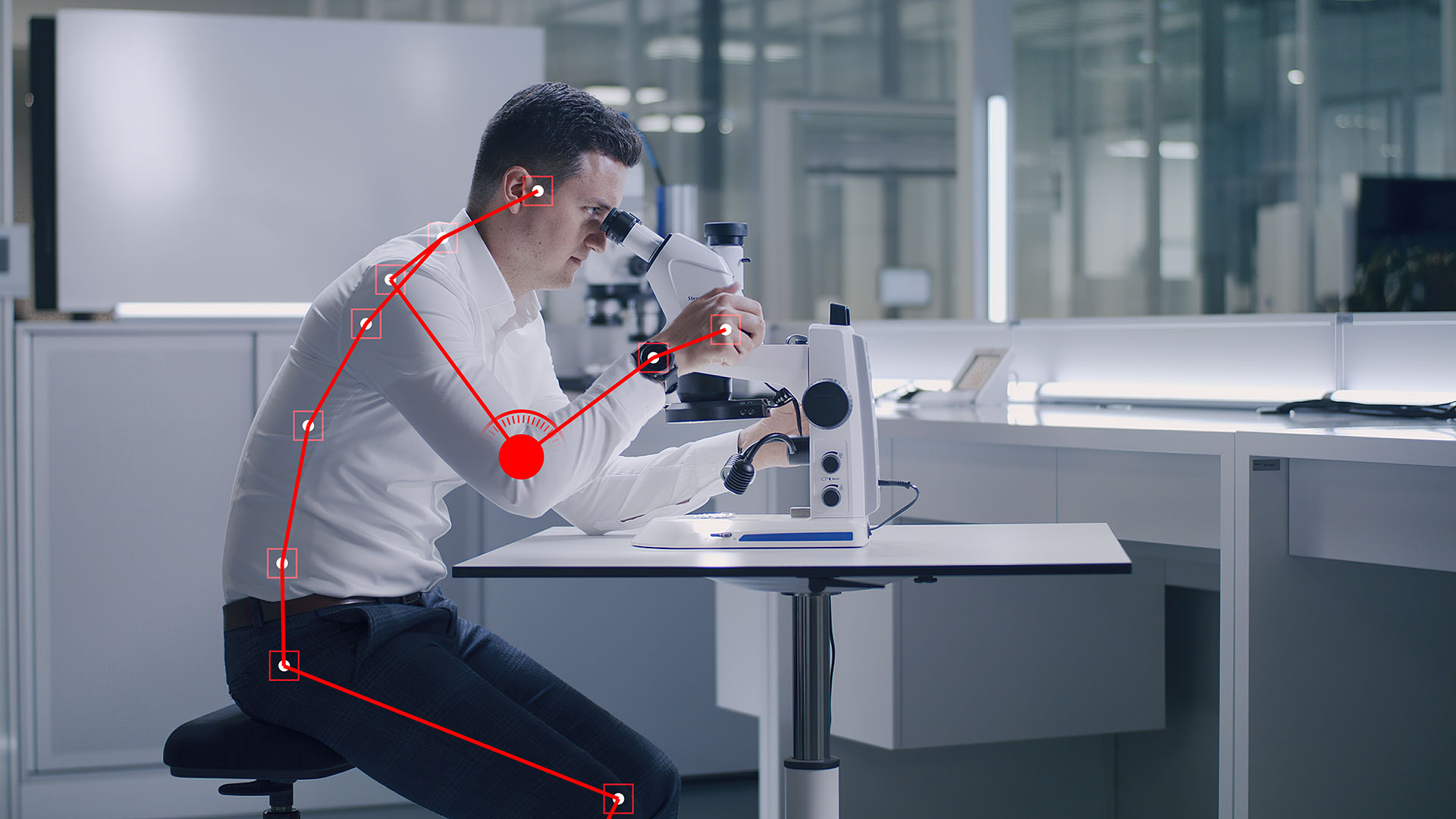

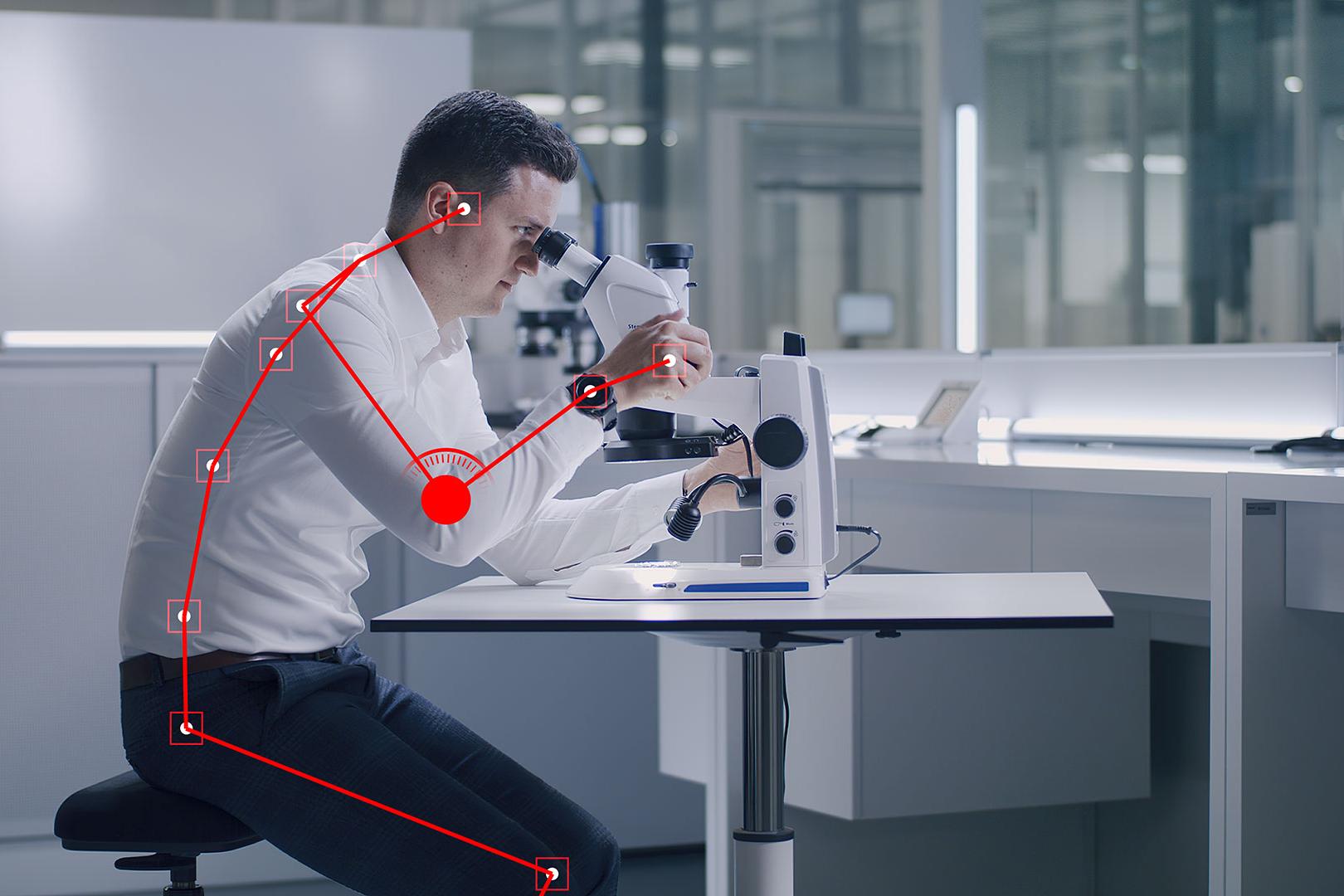

Position classique du microscope

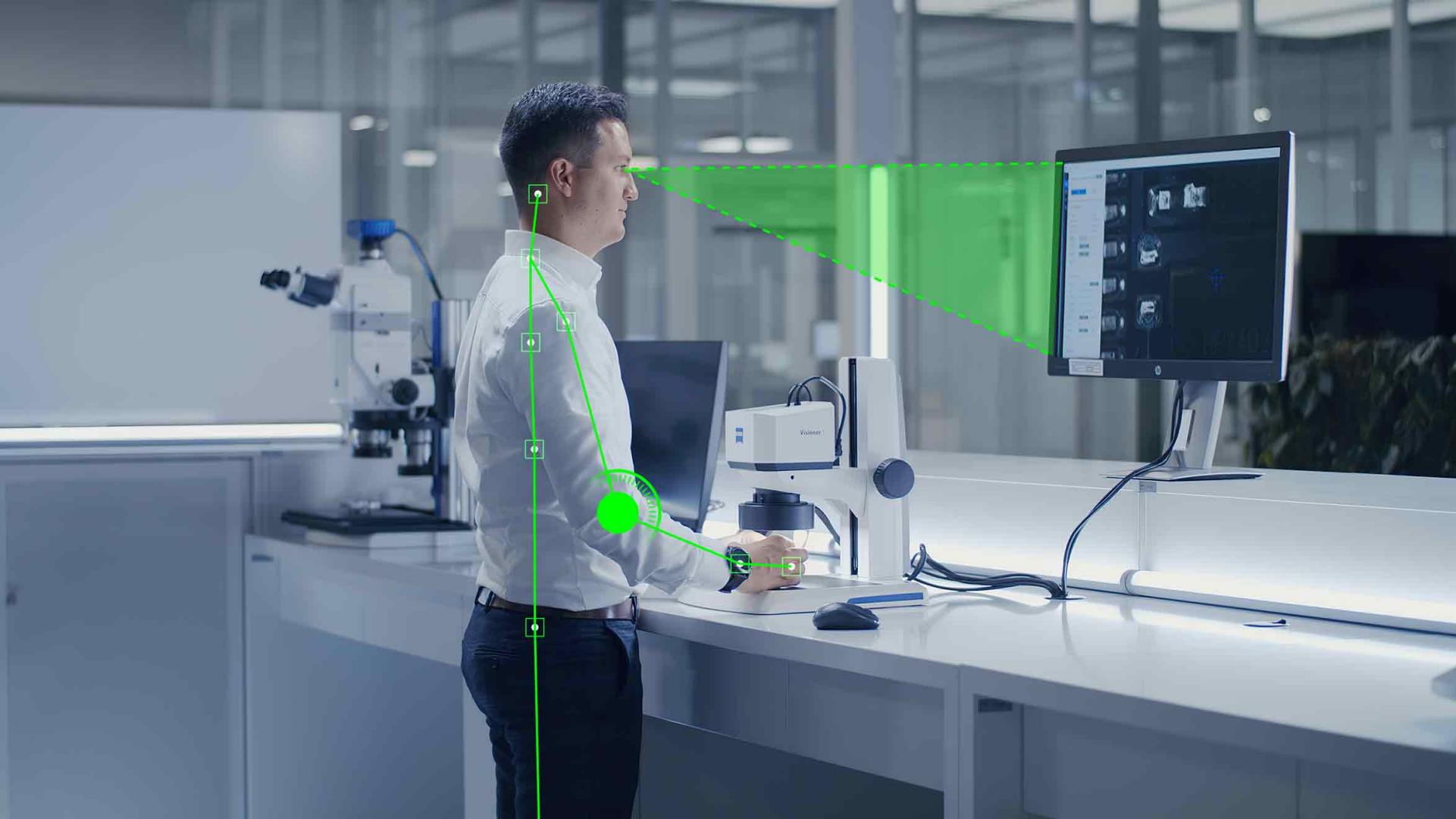

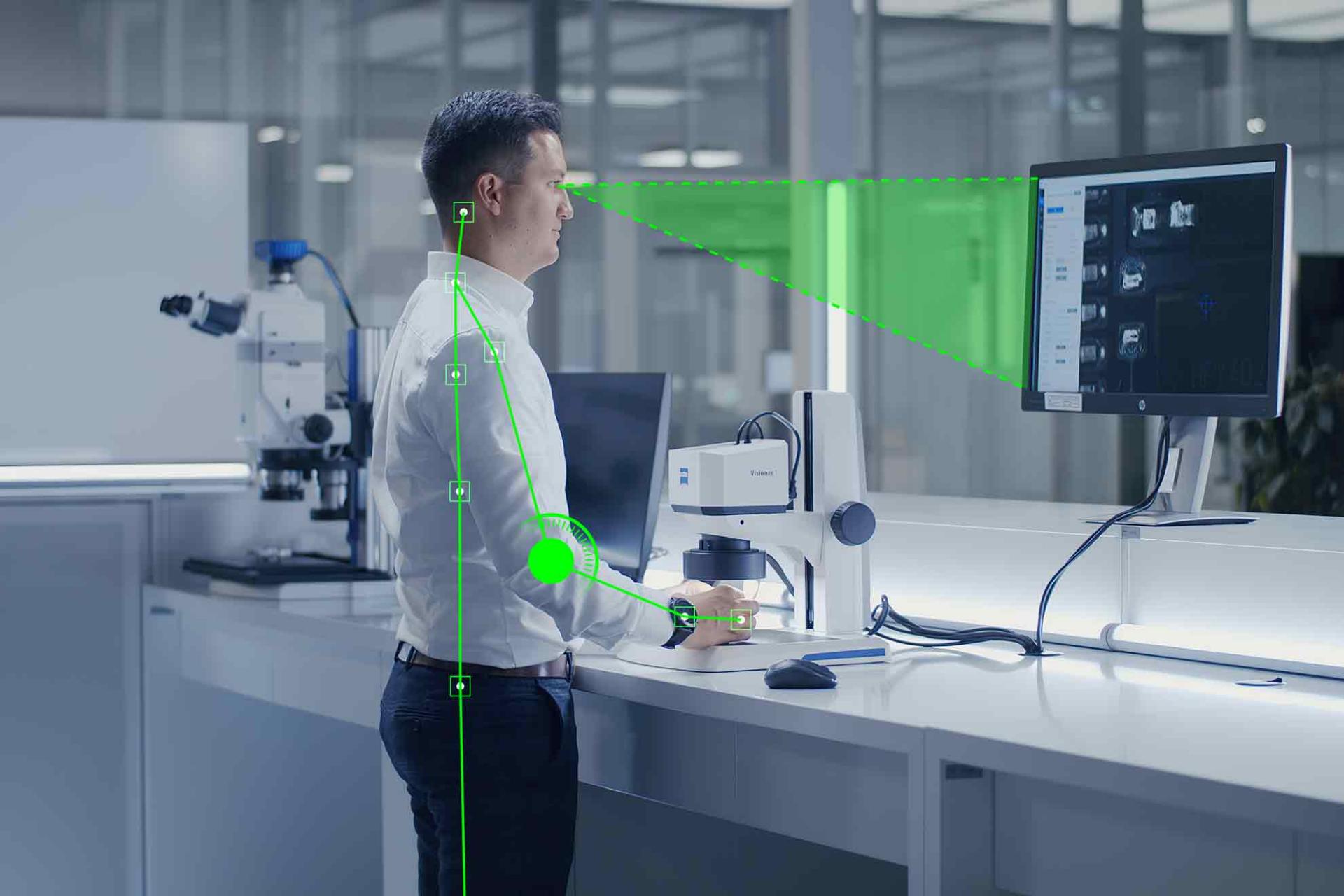

Position ergonomique de ZEISS Visioner 1

Une extension de vos sens

Fonctionnement ergonomique

Dîtes « Adieu » à l'usure des oculaires et travaillez plus efficacement en utilisant vos mains pour votre tâche de mesure au lieu de réajuster continuellement le microscope.

Comme tout est affiché en temps réel et all-in-focus sur un seul écran, la tâche de mesure semble plus naturelle, comme une extension de vos sens.
