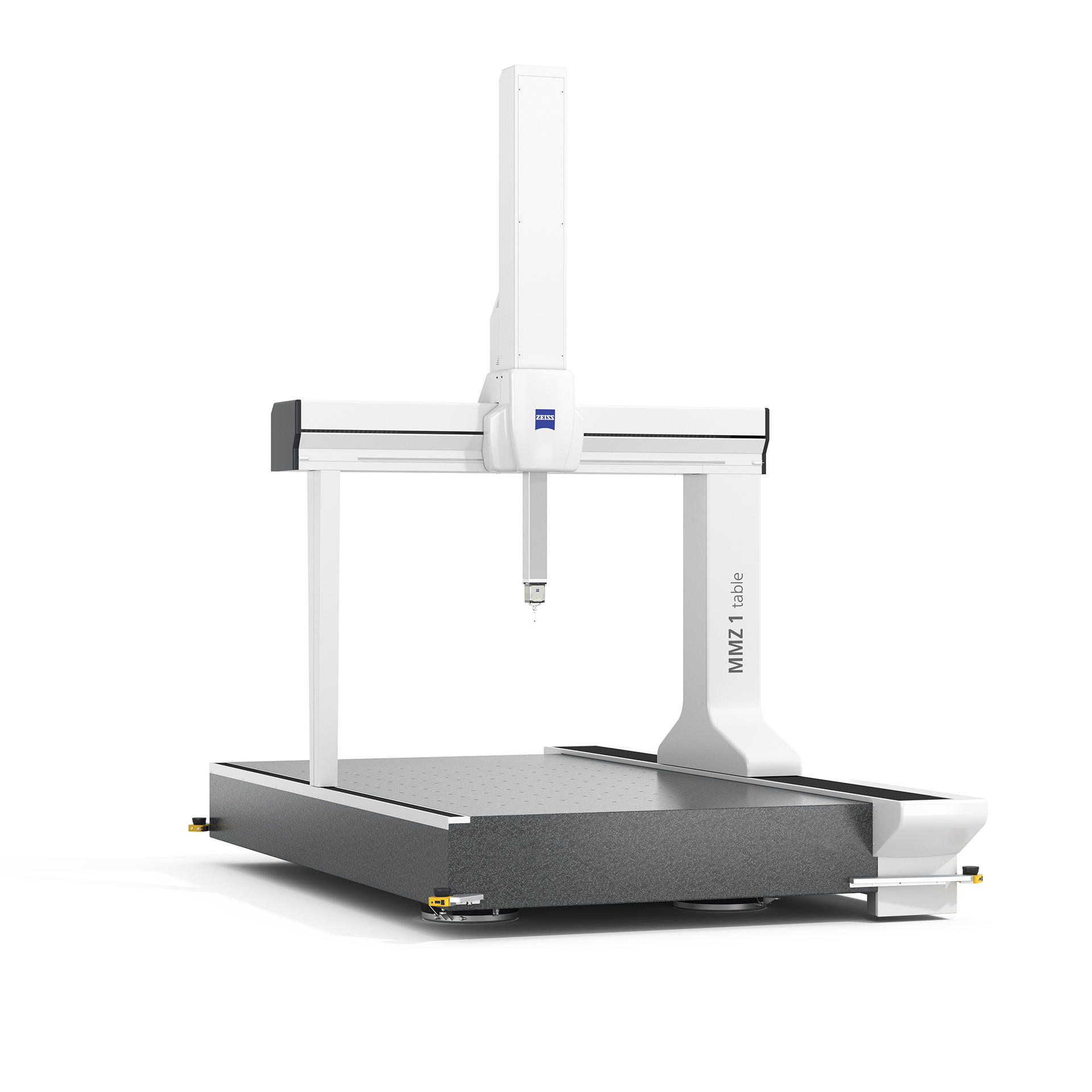

Table ZEISS MMZ 1

Solution compacte pour les pièces de grand volume

La table ZEISS MMZ 1 convient aux grandes pièces jusqu'à 5 tonnes et aux applications où des mesures de contact précises sont nécessaires et où les mesures de taille, de forme et d'emplacement sont évaluées avec la plus grande précision - avec le capteur ZEISS VAST XT gold.

Une conception stable pour des performances élevées
Scanners laser de sécurité
Système flexible et durable
Isolation contre les vibrations pneumatiques - sans fondation

Une conception stable pour des performances élevées

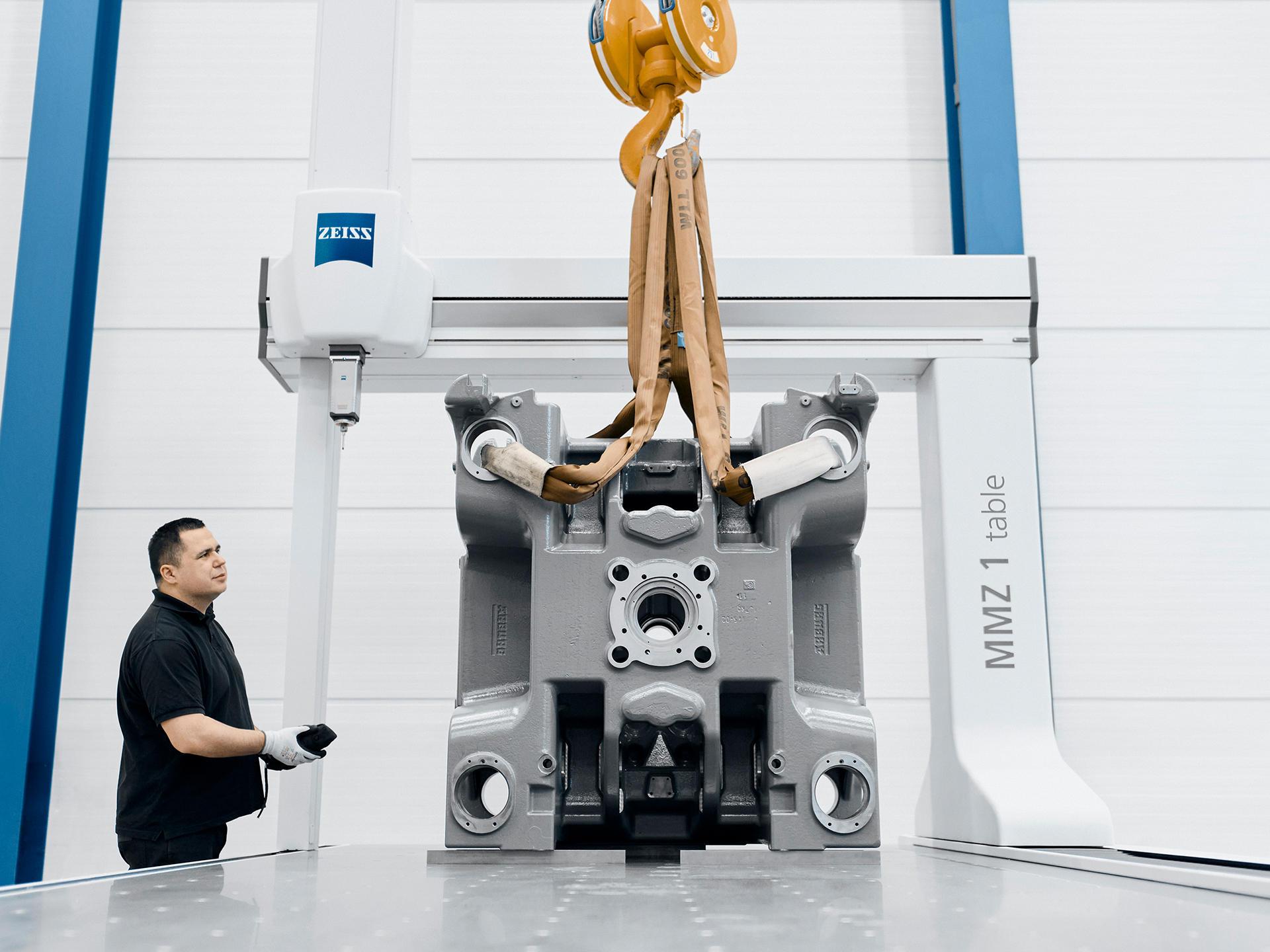

MMT robuste et de haute précision

La conception de la table ZEISS MMZ 1 permet d'obtenir de grandes sections de matériau et de grandes distances de roulement pour une répétabilité élevée. Même les grandes pièces jusqu'à 5 t peuvent être mesurées avec une précision de 3,6 + L/250 µm.

Les glissières en Y du granit sont recouvertes et fermées par des soufflets, ce qui leur confère une robustesse accrue contre la poussière et la saleté. La solidité du coulisseau en carbure de silicium est renforcée, ce qui, outre une meilleure stabilité à la température, permet de réduire les rayures sur la surface du coulisseau.

Grâce à sa surface plane et propre, la MMT permet une vision claire du volume de mesure. La table a également une hauteur conviviale et peut être chargée par l'avant, l'arrière, le côté et le dessus, tout en garantissant un fonctionnement sans heurts tout au long du processus.

La table ZEISS MMZ 1 est disponible en deux tailles : 20/30/15 et 20/40/15.

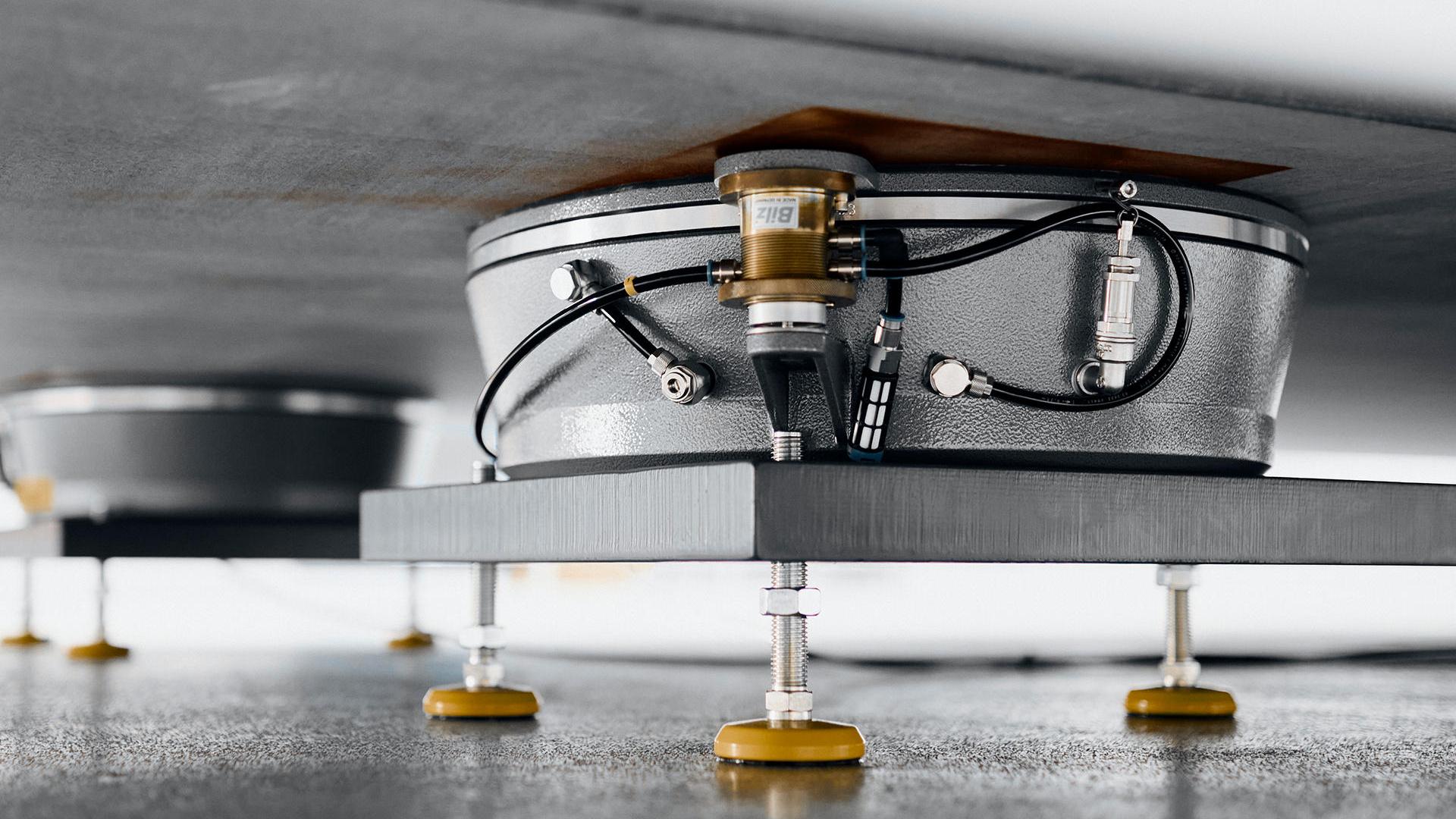

Isolation contre les vibrations pneumatiques

En raison de la faible charge au sol et de l'isolation pneumatique standard contre les vibrations, une fondation coûteuse n'est pas nécessaire, tout en garantissant une charge de pièce de 5 tonnes.

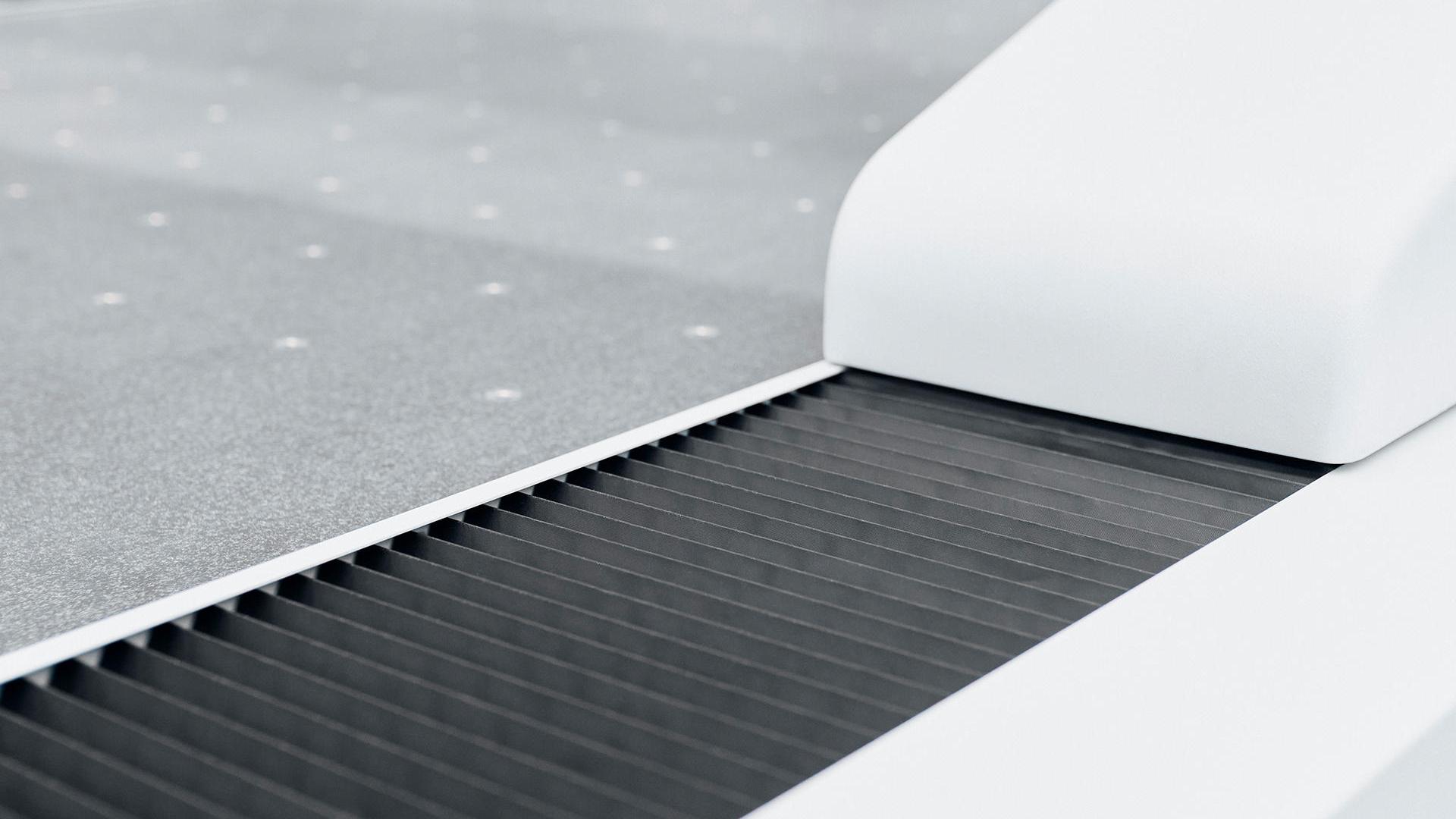

Voies de guidage couvertes

Les glissières X et Y sont protégées contre la contamination par des couvercles de soufflets, ce qui permet d'accroître la stabilité et de réduire les travaux de maintenance sur les glissières.

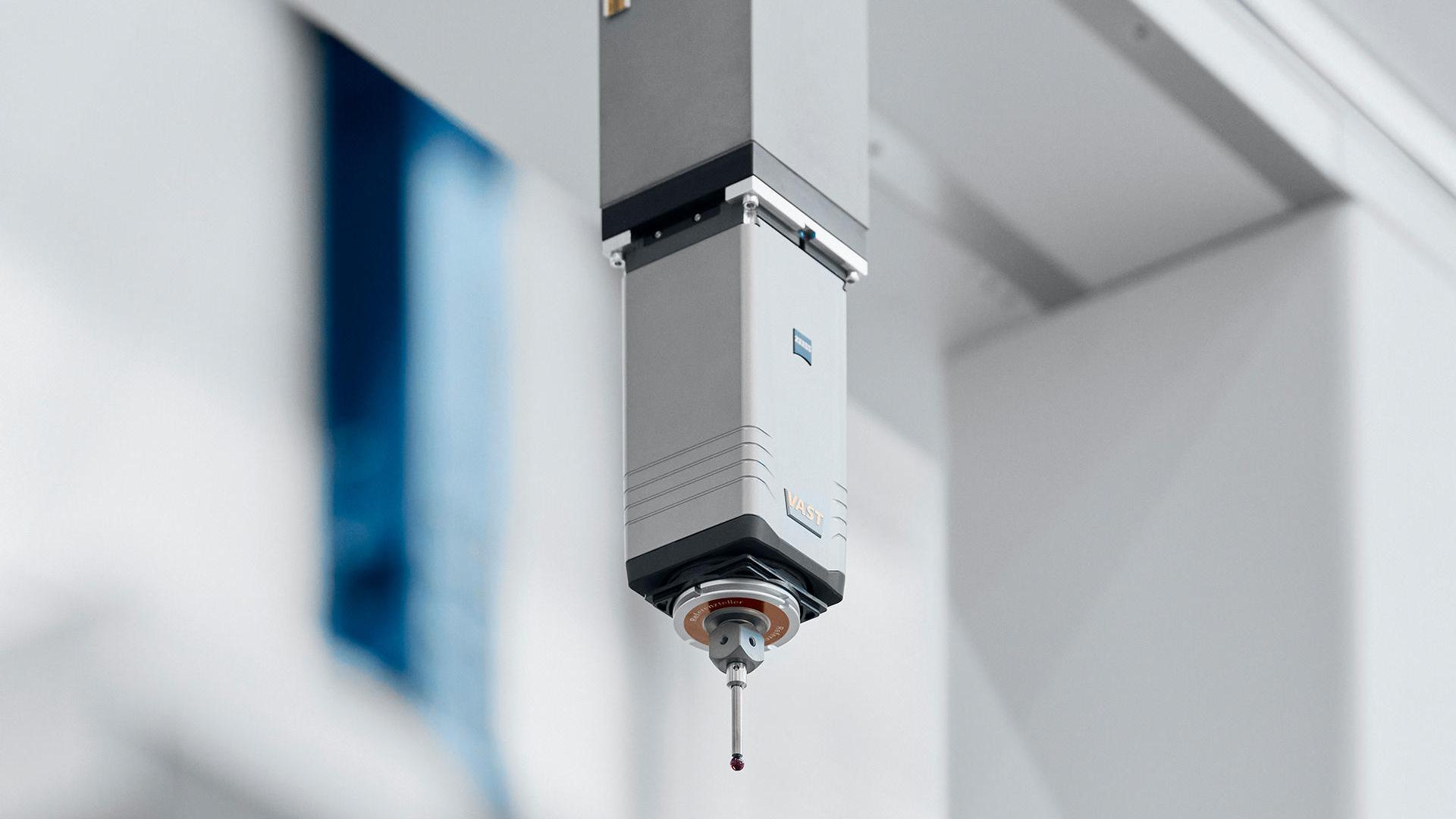

Ram en carbure de silicium

Améliore la stabilité de la température et fournit une surface qui évite les rayures et les déformations dues aux sources de chaleur, ce qui permet d'obtenir une plus grande précision et de réduire les besoins de maintenance grâce à une plus grande rigidité de la MMT.

Équilibrer la sécurité, la flexibilité et l'efficacité

Outre l'excellence technique des composants et la stabilité de la conception de la machine, la table ZEISS MMZ 1 est équipée de nombreuses fonctions conviviales destinées à améliorer les flux de travail et l'expérience de l'utilisateur.

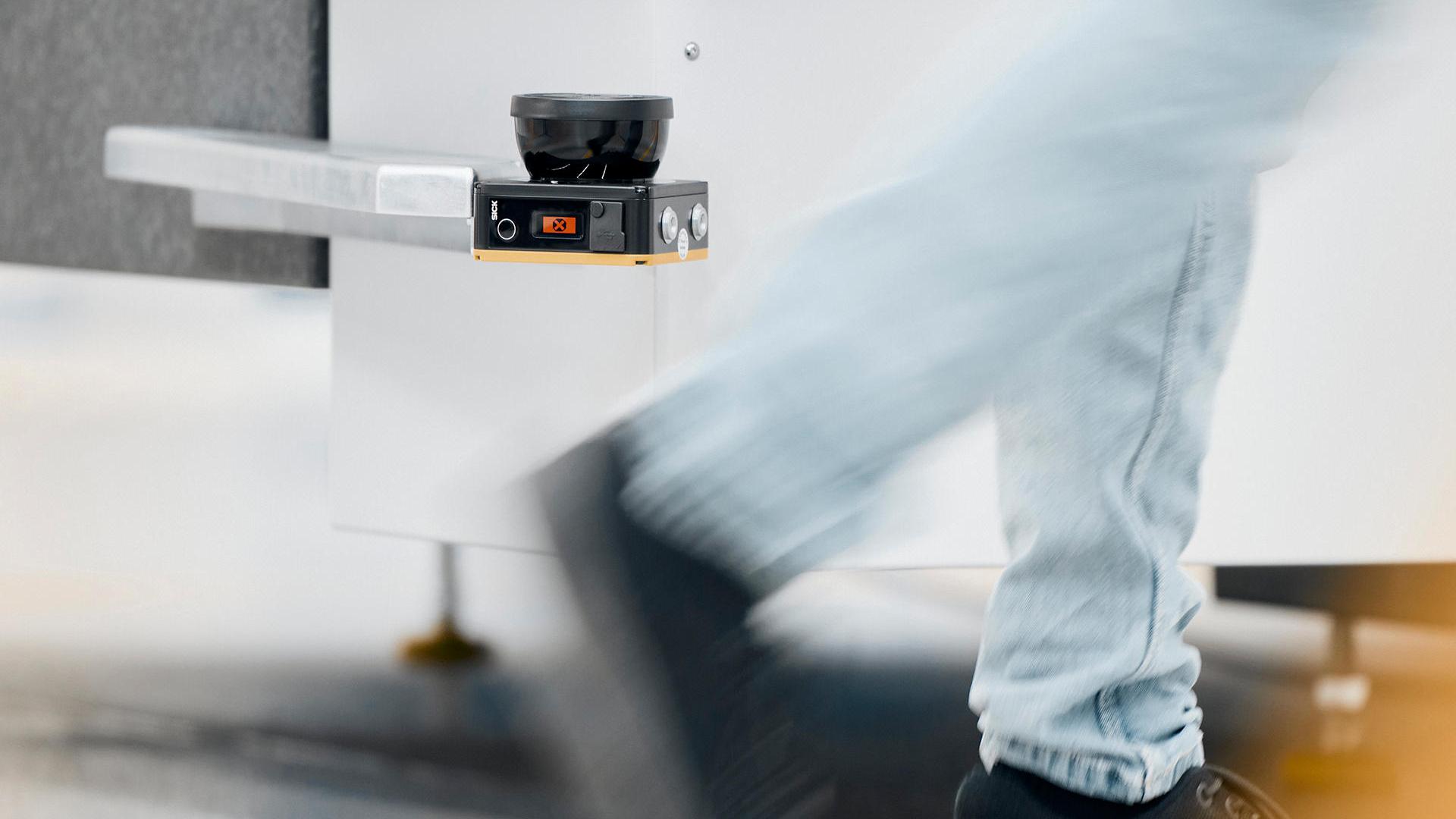

Des scanners laser pour une sécurité accrue

Les scanners laser surveillent une zone de protection autour de la MMT. Si la zone de sécurité est franchie, la MMT ralentit immédiatement jusqu'à une vitesse sûre.

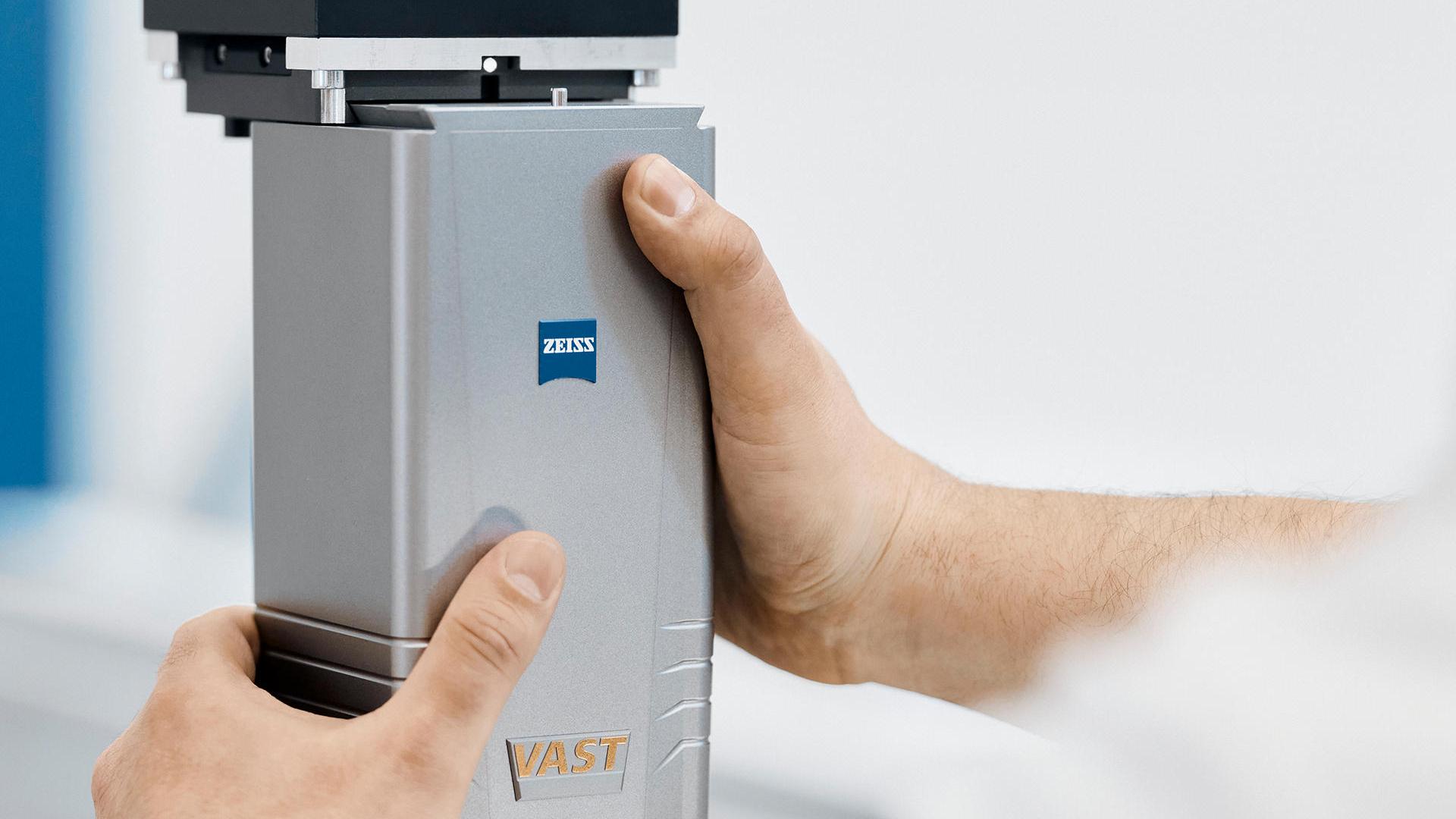

Technologie ZEISS mass

Grâce à la technologie ZEISS mass, la table ZEISS MMZ 1 peut être utilisée avec une variété de sondes tactiles, augmentant ainsi la flexibilité pour différentes tâches de mesure.

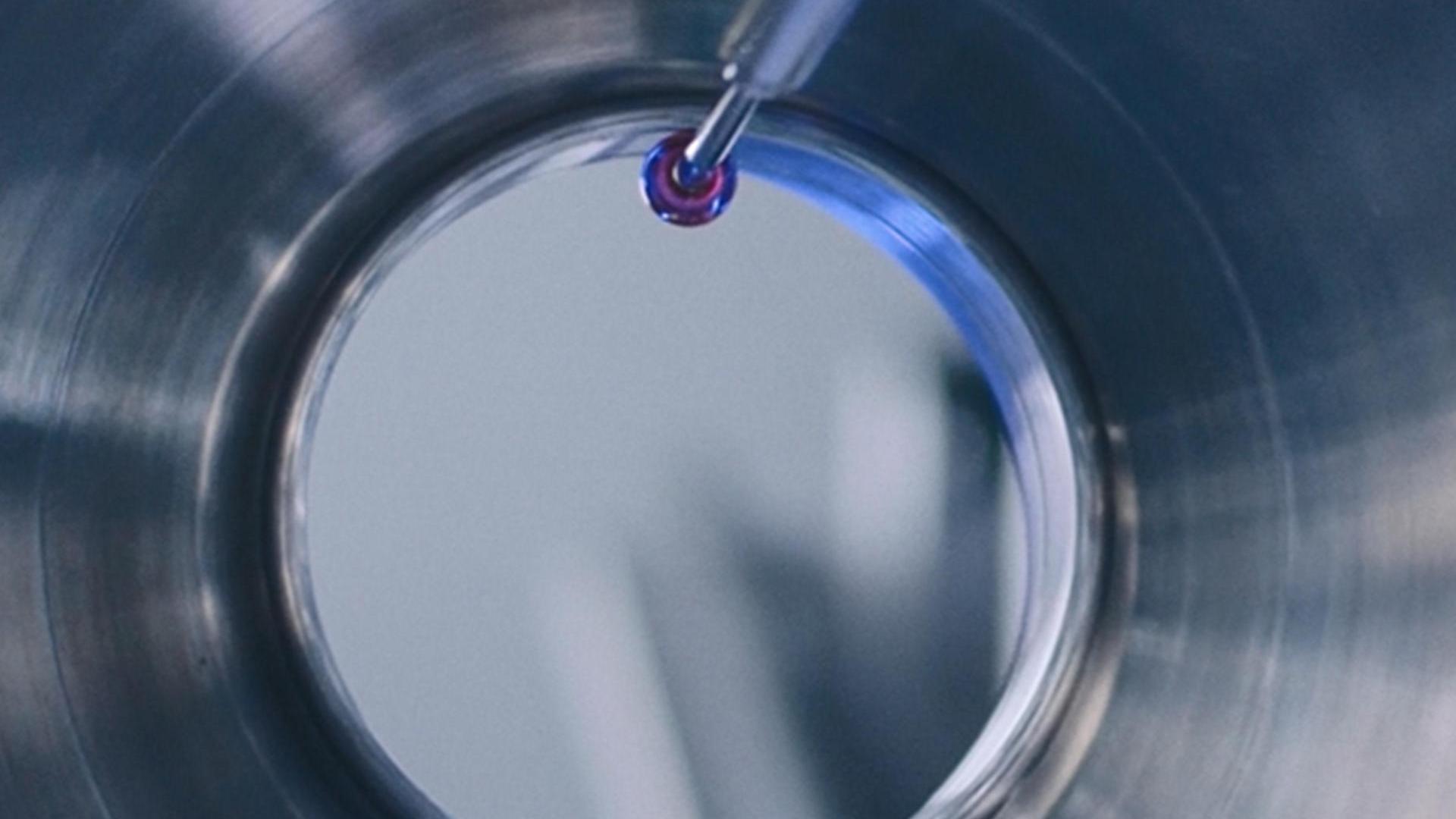

CALYPSO VAST navigator & pack performance

Il permet un étalonnage, une approche et un balayage encore plus rapides, ainsi qu'une précision accrue, ce qui se traduit par des mesures plus rapides et des performances plus élevées. Les performances de ZEISS VAST avec les fonctions FlyScan et QuickChange garantissent une productivité maximale en raccourcissant le trajet, ce qui permet de gagner jusqu'à 40 % de temps et d'accélérer le changement automatique de style de mesure jusqu'à 60 %.

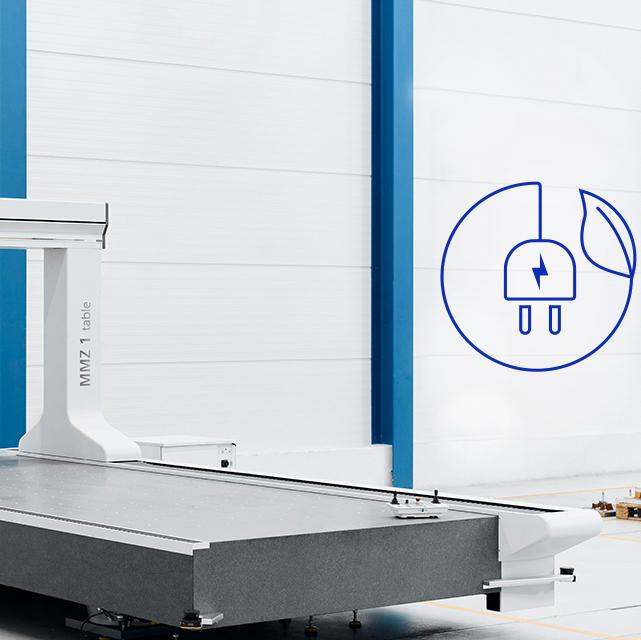

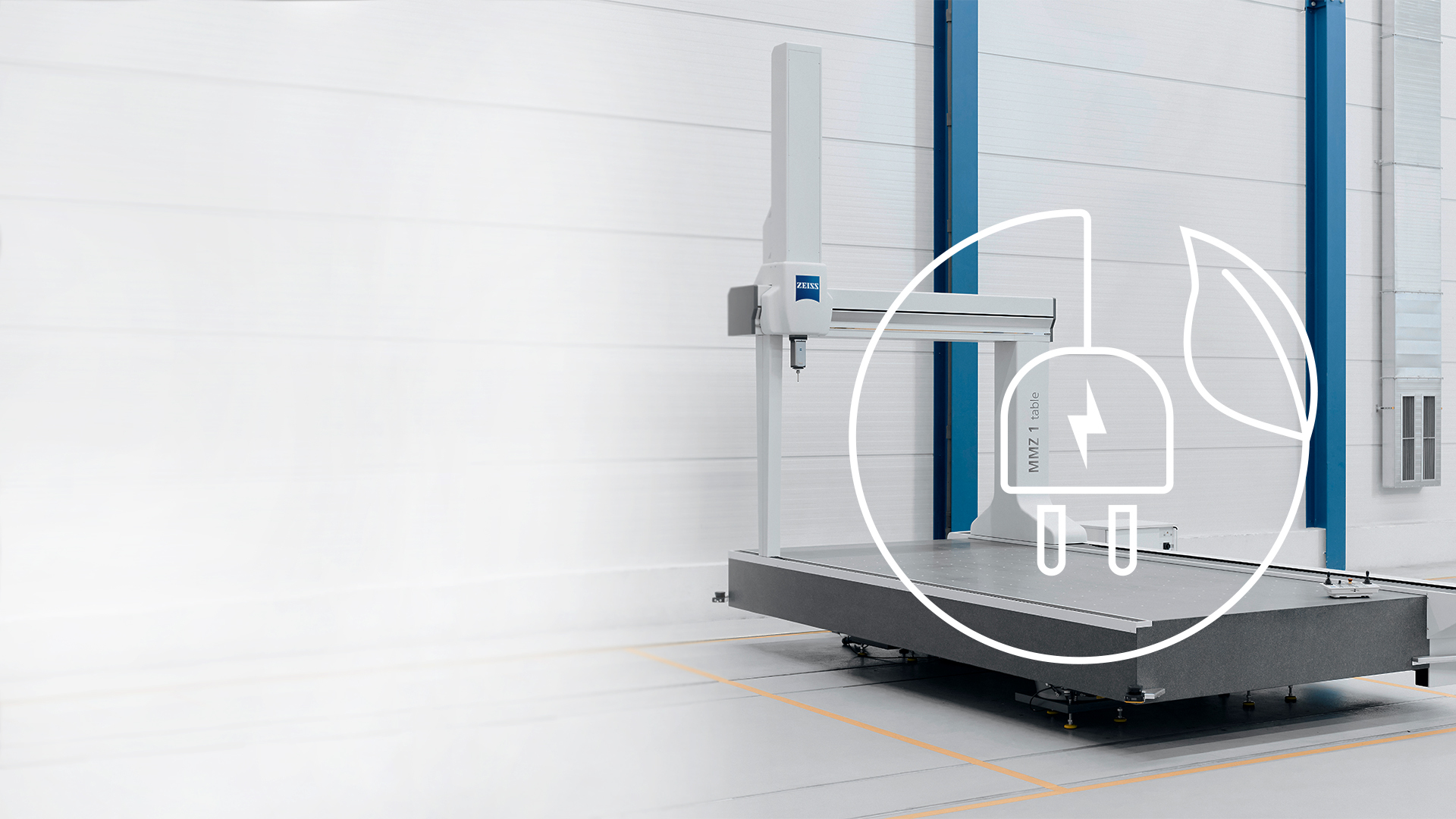

Plus de durabilité dans vos processus de mesure avec la table ZEISS MMZ 1

Au cœur du cycle de vie de chaque machine, la consommation d'énergie joue un rôle essentiel pendant la phase d'utilisation, influençant de manière significative l'empreinte environnementale. La table ZEISS MMZ 1 est un exemple de consommation efficace des ressources, intégrant des caractéristiques d'économie d'énergie.

Caractéristiques durables

Réduit la consommation d'énergie pendant les temps d'arrêt et diminue la quantité d'énergie nécessaire au système.

Arrête automatiquement l'air comprimé des paliers à air après un temps défini et minimise ainsi la consommation d'air lorsque la MMT n'est pas utilisée.

La gestion intelligente de l'énergie stocke l'énergie de la décélération et la transfère à l'accélération suivante.

Caractéristiques techniques

Type	Grande MMT de type pont
Tailles	20/30/15 20/40/15
Têtes de sonde compatibles	VAST XT gold VAST gold VAST XTR, RDS - VAST XXT
Précision	3,6 + L/250 µm
Poids max. de la pièce	5 t
Fondation nécessaire	Non, si le sol peut supporter la charge
Logiciel	ZEISS CALYPSO, ZEISS CALYPSO navigator, ZEISS CALYPSO performance
