ZEISS CALENO

ZEISS CALENO

Machine à bras horizontal multicapteurs

Grâce à sa combinaison de capteurs sans contacts et tactiles haute performance, ZEISS CALENO assure un maximum de productivité et de précision.

  • Précision accrue grâce à la technologie multicapteurs
  • Productivité supérieure grâce à des mesures à grande vitesse
  • Sécurité optimale grâce à des systèmes de protection intégrés
ZEISS CALENO
Contact

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

Plus qu'un robot. C'est un Hambot.

Hambot est la nouvelle génération de machines à bras horizontal (horizontal arm machine – HAM) de métrologie qui associe la haute performance des robots aux capacités des machines à bras horizontal traditionnelles.

ZEISS CALENO est une combinaison de la précision des MMT, d'un système collaboratif et d'un système multicapteur exceptionnel avec un changeur d'outils automatique. Sa polyvalence maximale et ses capacités de performance élevées assurent une vitesse de déplacement, une accélération et une précision plus élevées dans la cellule de mesure et dans la production. Grâce à sa combinaison de capteurs sans contacts et tactiles haute performance, ZEISS CALENO assure un maximum de productivité et de précision.

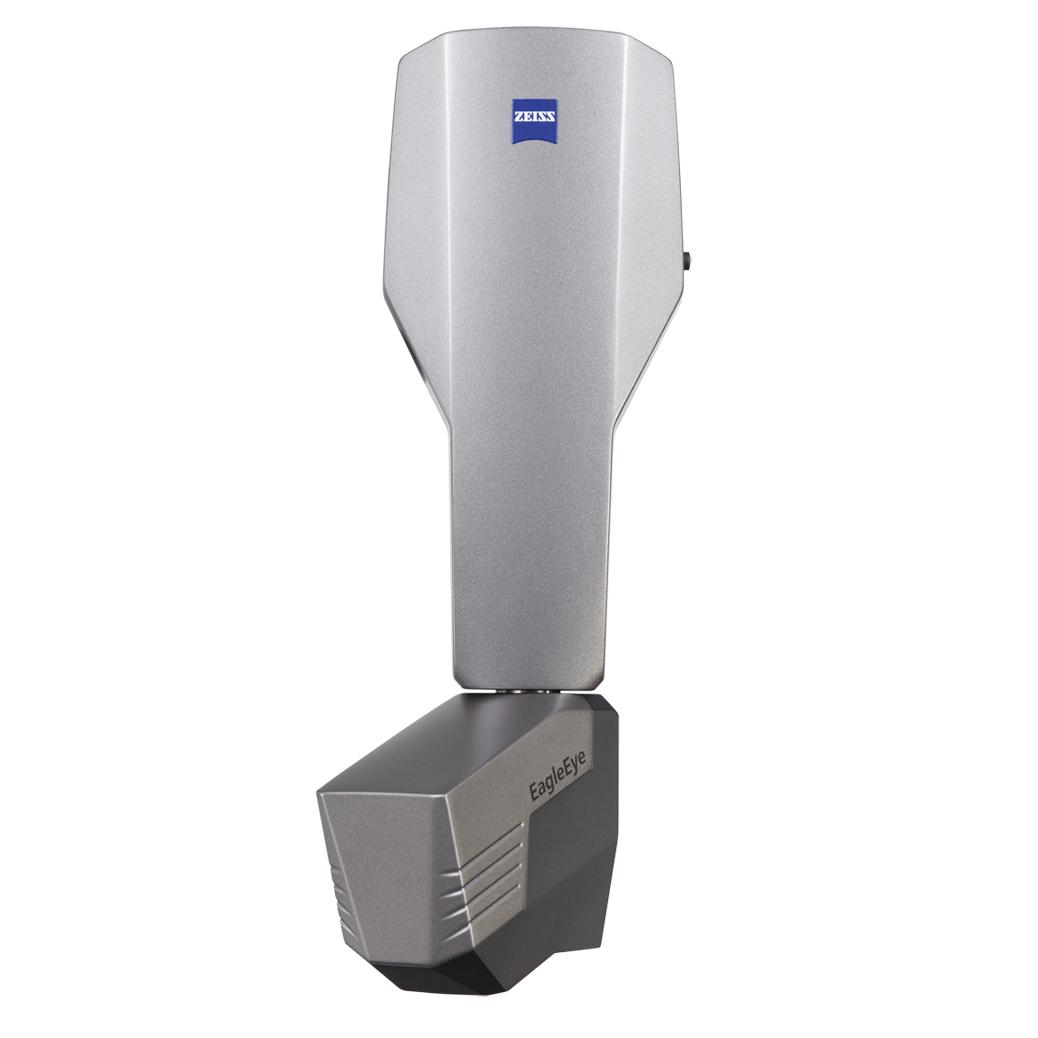

Le système optique ZEISS EagleEye dans ZEISS CALENO permet de réduire le temps de mesure jusqu'à 85%1 sans compromis sur la qualité et la précision.

  • Productivité et précision

    Sa polyvalence maximale et ses capacités de performance élevées assurent une vitesse de déplacement, une accélération et une précision plus élevées dans la cellule de mesure et dans la production.

  • Configuration individuelle

    ZEISS CALENO peut être facilement mis à niveau avec une large gamme d'options et de combinaisons en fonction des besoins du client. Le système de mesure peut être personnalisé et entièrement configuré pour répondre à des exigences spécifiques en matière de précision et de performance.

  • Sûr à tous points de vue

    L'opérateur et le système de mesure sont protégés par un système de sécurité multicouche. Des technologies de protection contre les collisions dédiées au capteur, à la plaque du capteur, au support du capteur (en option), au bras en Y, ainsi que d'autres systèmes de sécurité pour l'entraînement dans tous les axes garantissent la sécurité sur tout le pourtour.

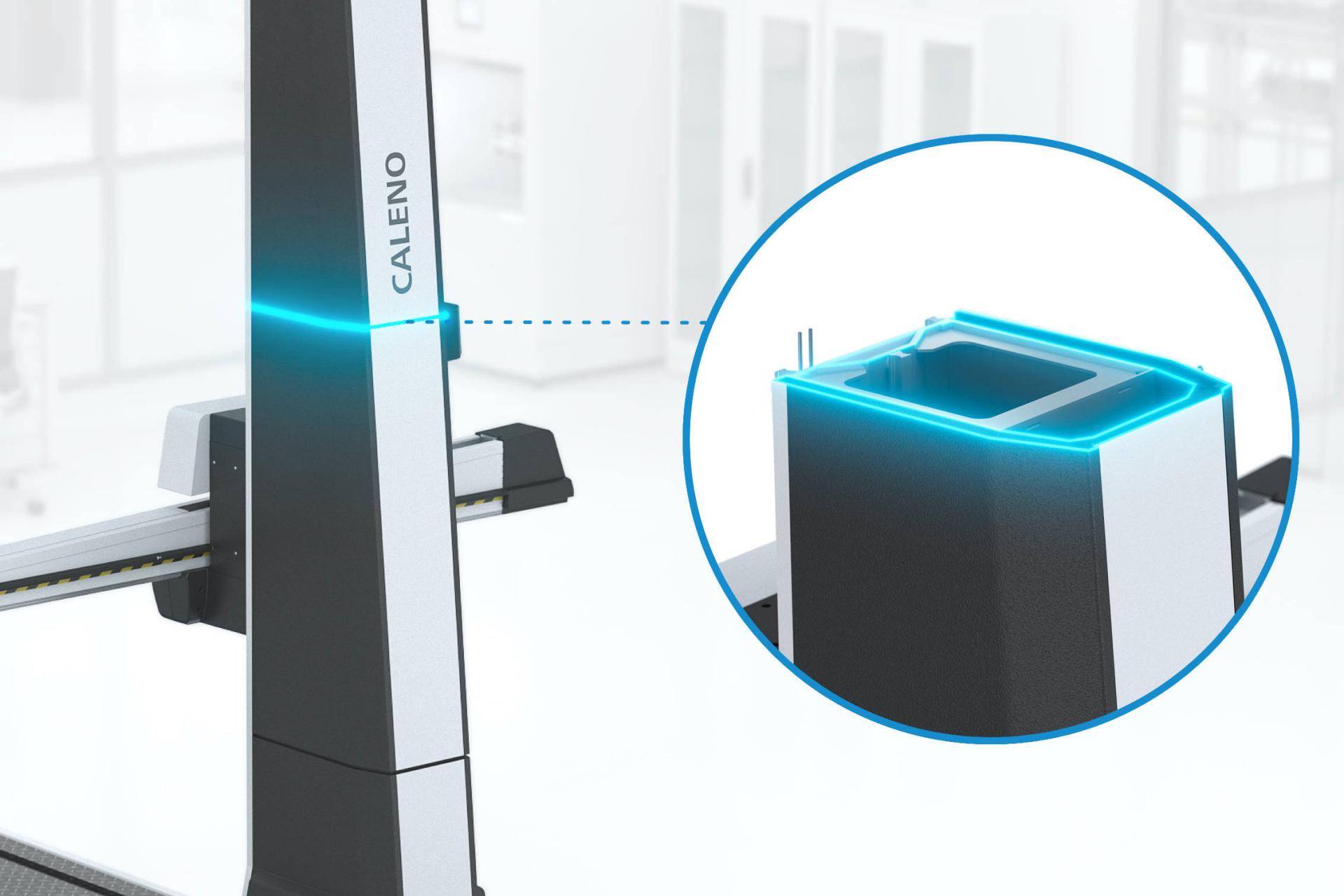

ZEISS CALENO couvercle complet du boîtier

La couverture complète est standard

Chaque ZEISS CALENO dispose d'un boîtier complet au design moderne. Il assure l'isolation thermique et la protection contre la contamination. ZEISS CALENO convient donc également à une utilisation dans un environnement de production. En outre, une compensation active de la température est disponible en option pour tous les axes de la machine et pour la pièce.

Designs ZEISS CALENO

  • Installation d'un sol affleurant

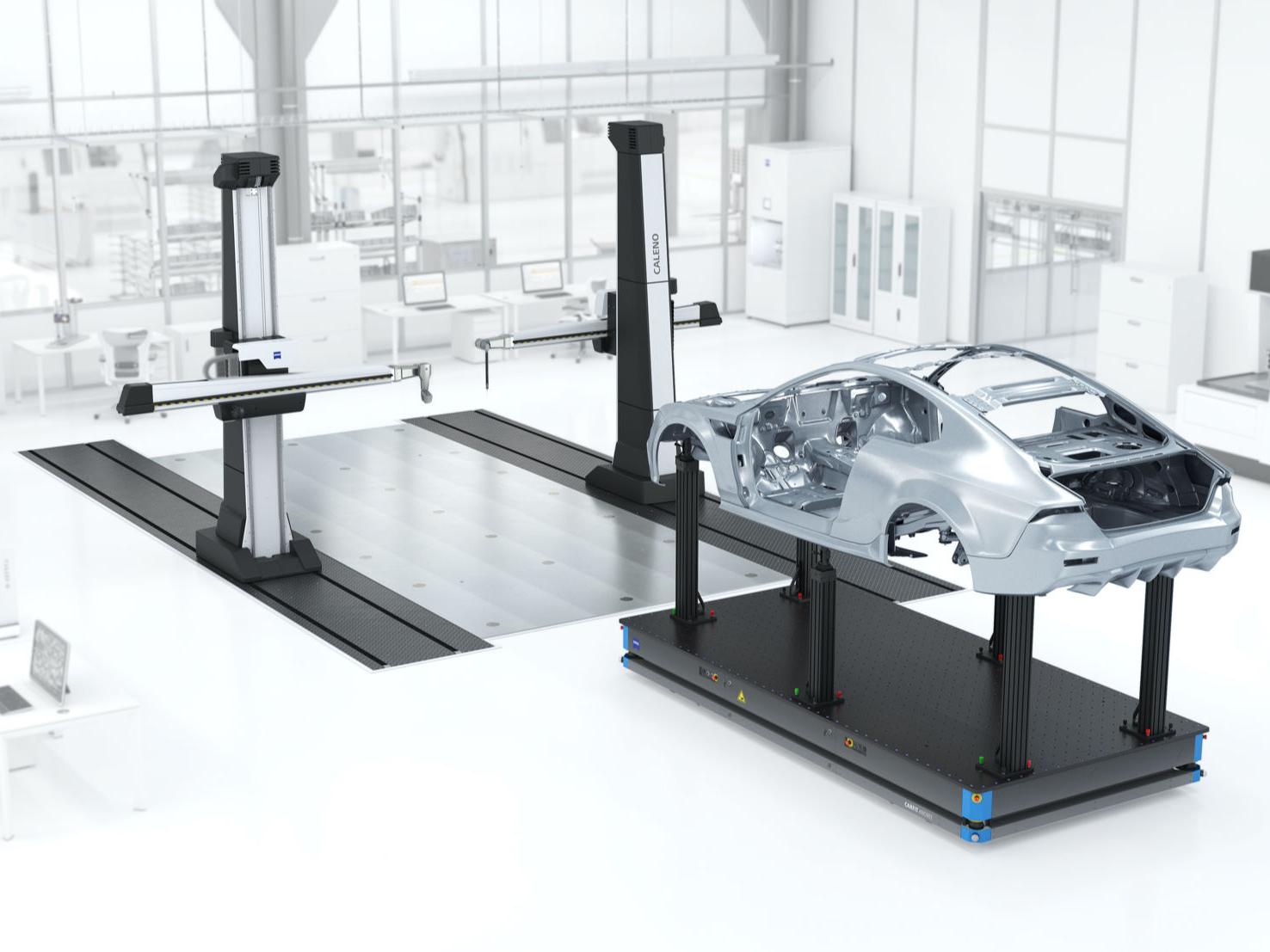

    Installation d'un sol affleurant

    En version encastrée dans le sol, ZEISS CALENO est accessible de manière optimale et peut être parcouru par des transporteurs au sol tels que ZEISS eMOBEE. Pour tous les travaux sur et avec le système de mesure, la version au sol offre la meilleure ergonomie et la meilleure productivité possibles - idéale pour un volume élevé de mesures et des délais serrés. Une fondation adéquate est nécessaire pour l'installation.

  • ZEISS CALENO T design de table

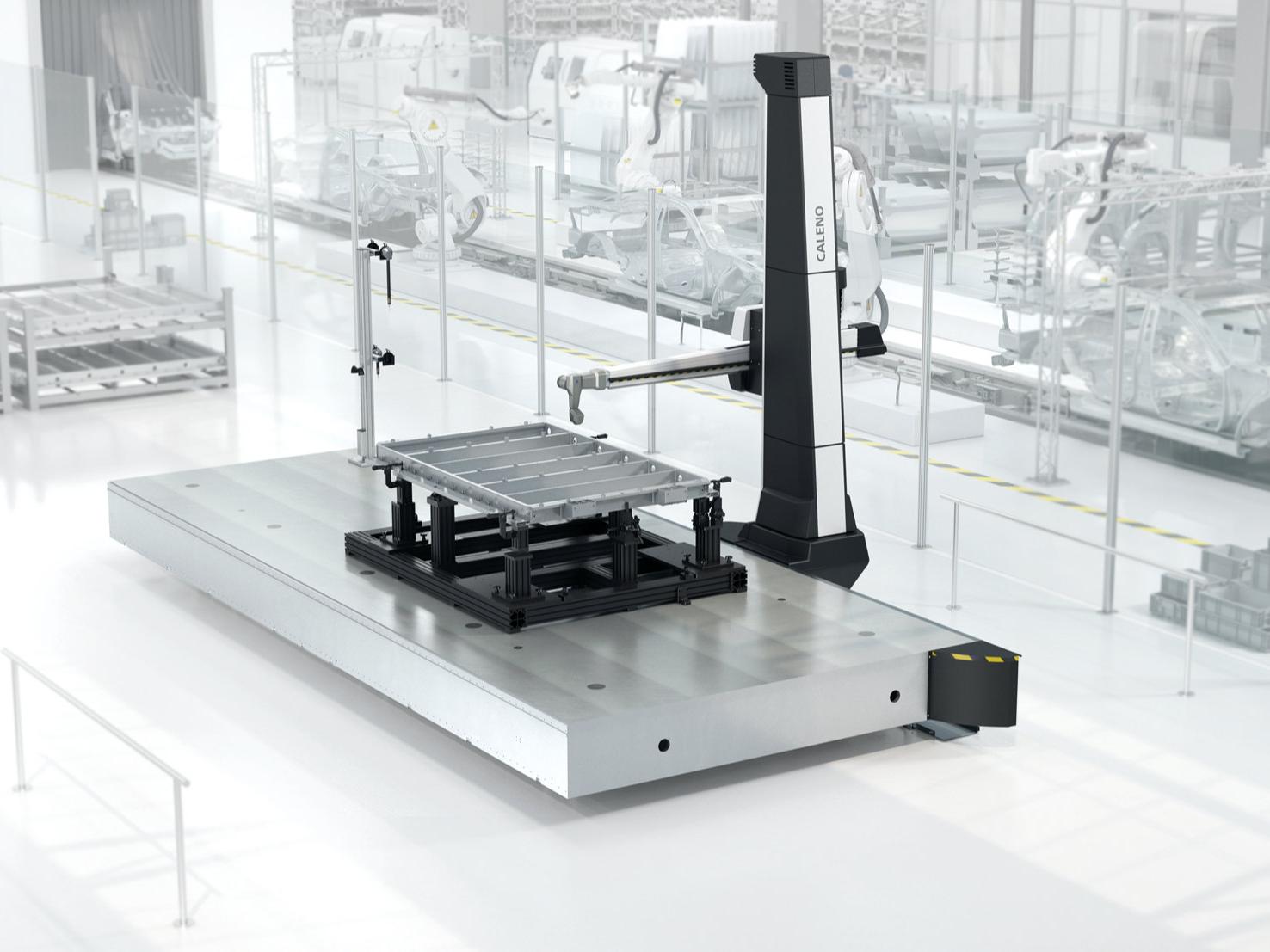

    ZEISS CALENO T design de table

    Le design de table ZEISS CALENO T ne nécessite généralement pas de travaux sur les fondations et est moins onéreux que la version au sol - avec la même précision et les mêmes performances exceptionnelles. Grâce à la conception de la table, la table et les colonnes de mesure forment une unité intrinsèquement rigide. Le système de mesure est ainsi moins sensible au site d'installation. C'est pourquoi ZEISS CALENO T convient parfaitement à une installation ultérieure et à proximité de la ligne de production. Grâce à un système d'amortissement de l'air disponible en option, le système peut également être découplé de la fondation de la meilleure façon possible.

  • Installation d'un sol affleurant

    Installation d'un sol affleurant

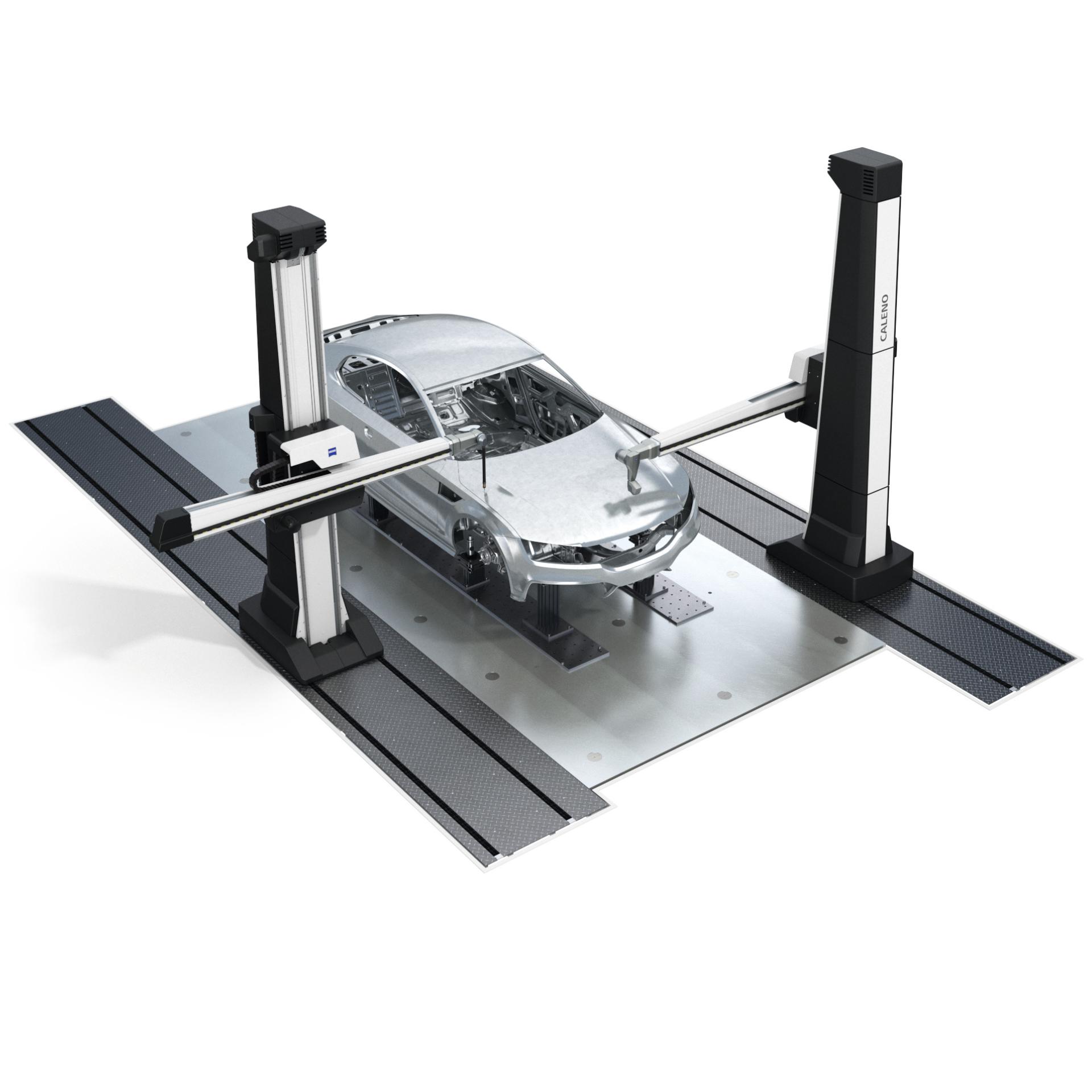

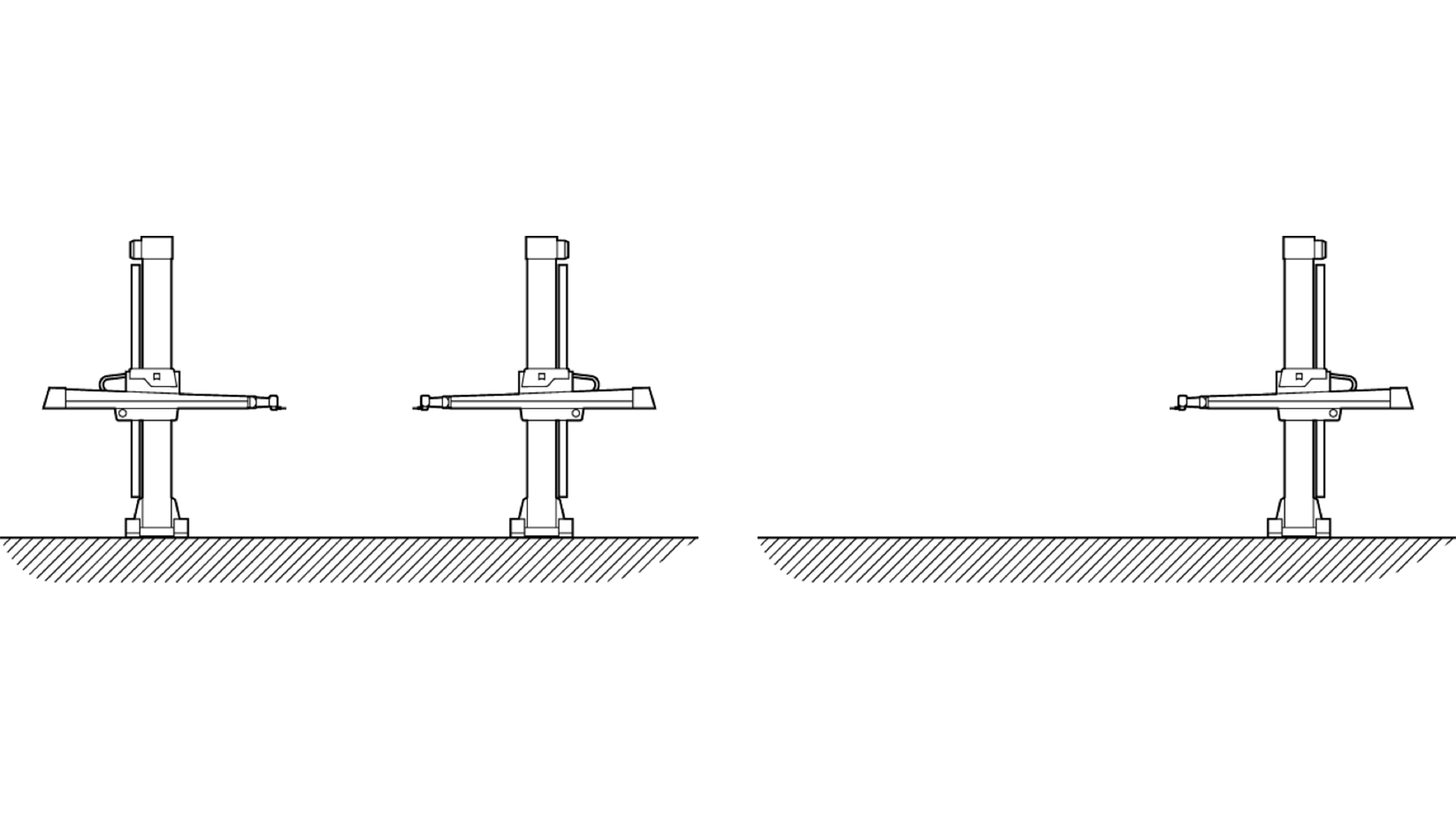

    ZEISS CALENO sol affleurant en tant que système duplex et en tant que système à bras unique

  • ZEISS CALENO T design de table

    ZEISS CALENO T design de table

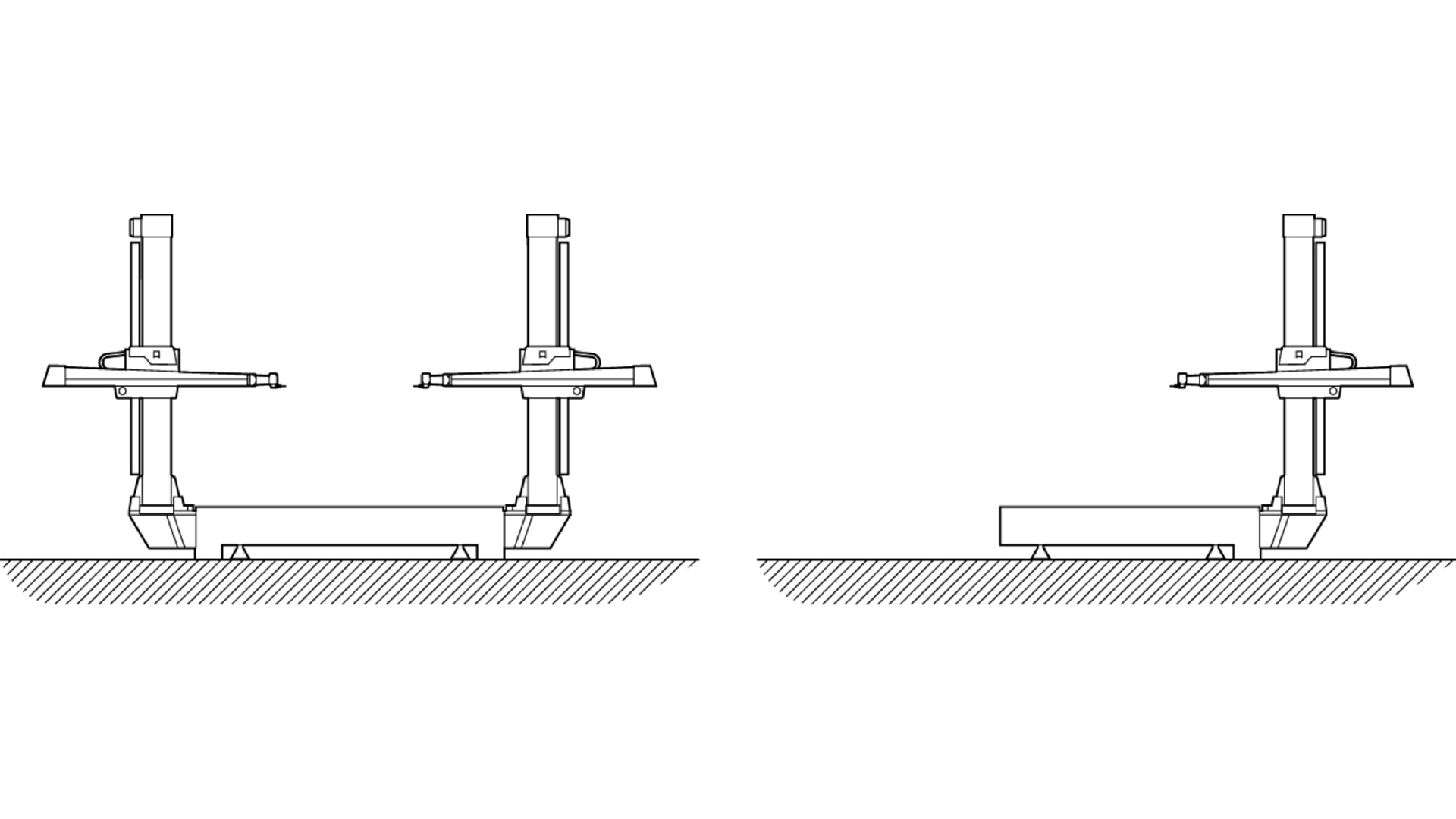

    ZEISS CALENO T comme système duplex et comme système à bras unique

  • Installation au sol

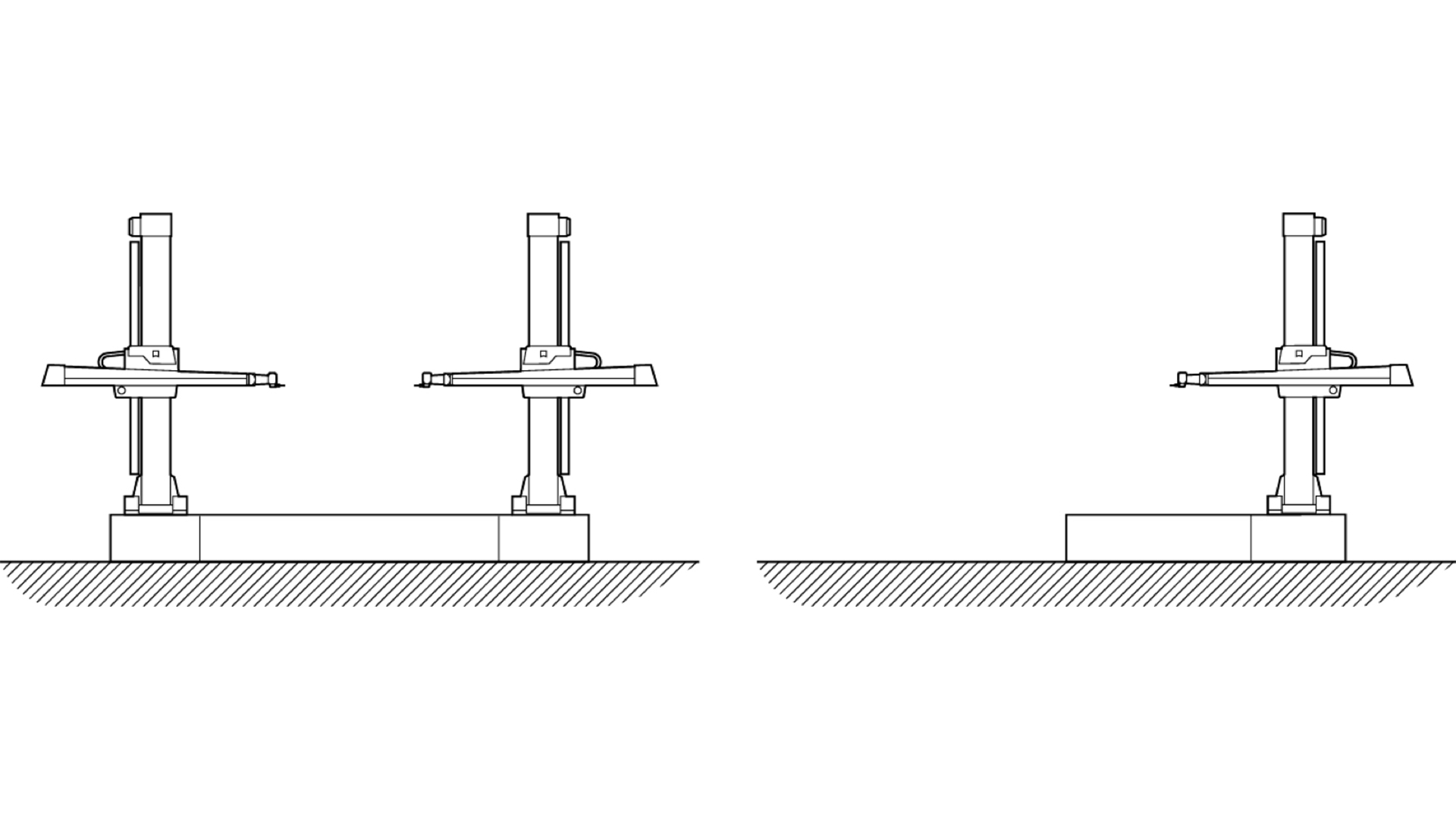

    Installation au sol

    ZEISS CALENO au sol en tant que système duplex et à bras unique

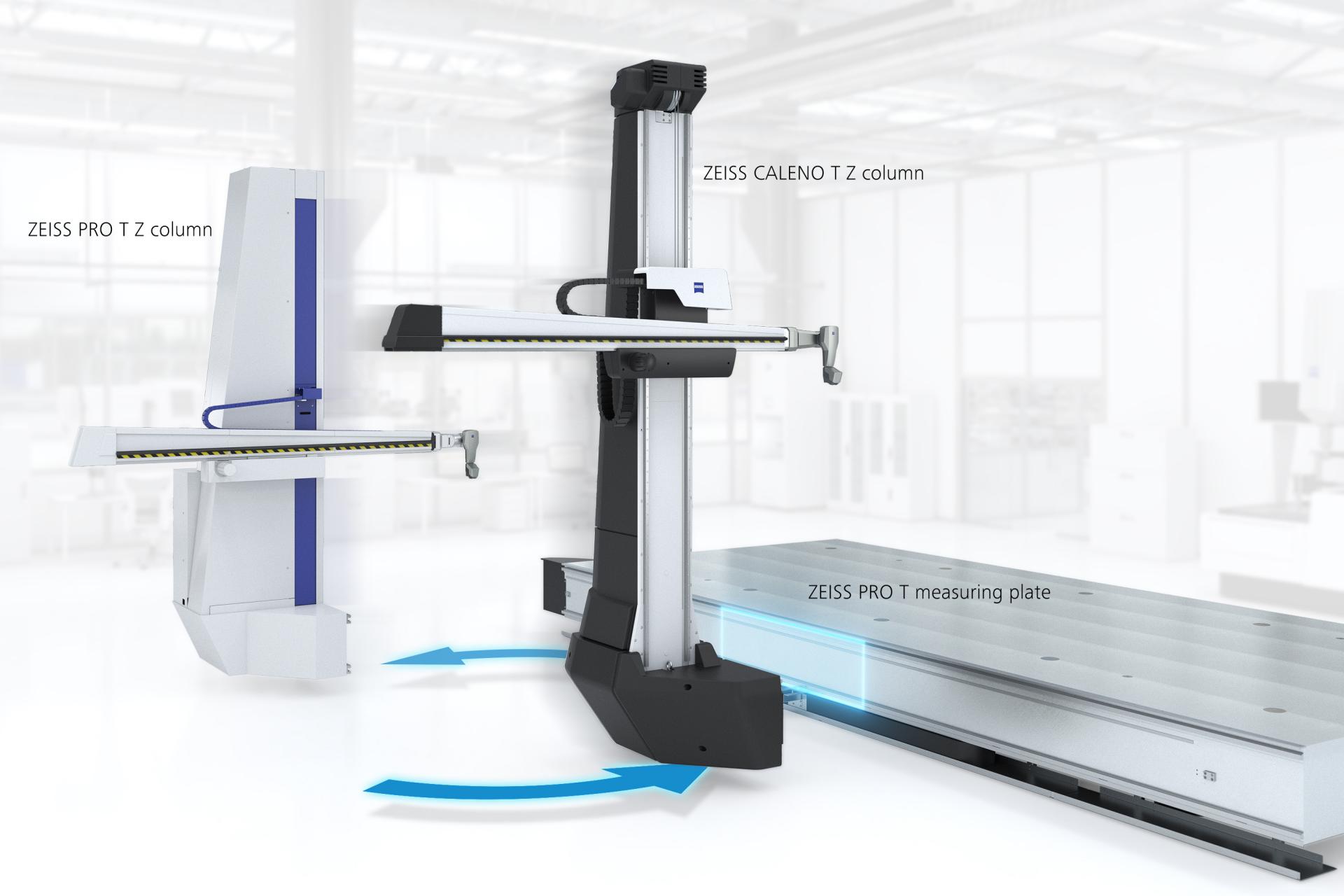

Mise à niveau à partir de ZEISS PRO T

Vous souhaitez mettre à niveau la technologie du capteur de votre ZEISS PRO T ?

Passage de ZEISS PRO T à CALENO T.

Nous recommandons une mise à niveau complète vers ZEISS CALENO T.

Le nouveau ZEISS CALENO T a été conçu de manière à ce que ses colonnes Z améliorées soient compatibles avec la plaque de mesure ZEISS PRO T. En remplaçant la colonne, un ZEISS PRO T peut être converti en un ZEISS CALENO T doté de la dernière technologie de capteur ZEISS.

Vous disposez ainsi du système de mesure à bras horizontal de ZEISS le plus précis et le plus efficace qui soit. La raison : les nouvelles colonnes en Z de la CALENO T offrent une plus grande rigidité, une isolation thermique de première classe en standard et une maintenance réduite au minimum. Ils constituent en outre une base solide pour les développements futurs en matière d'articulations pivotantes et de technologie des capteurs.

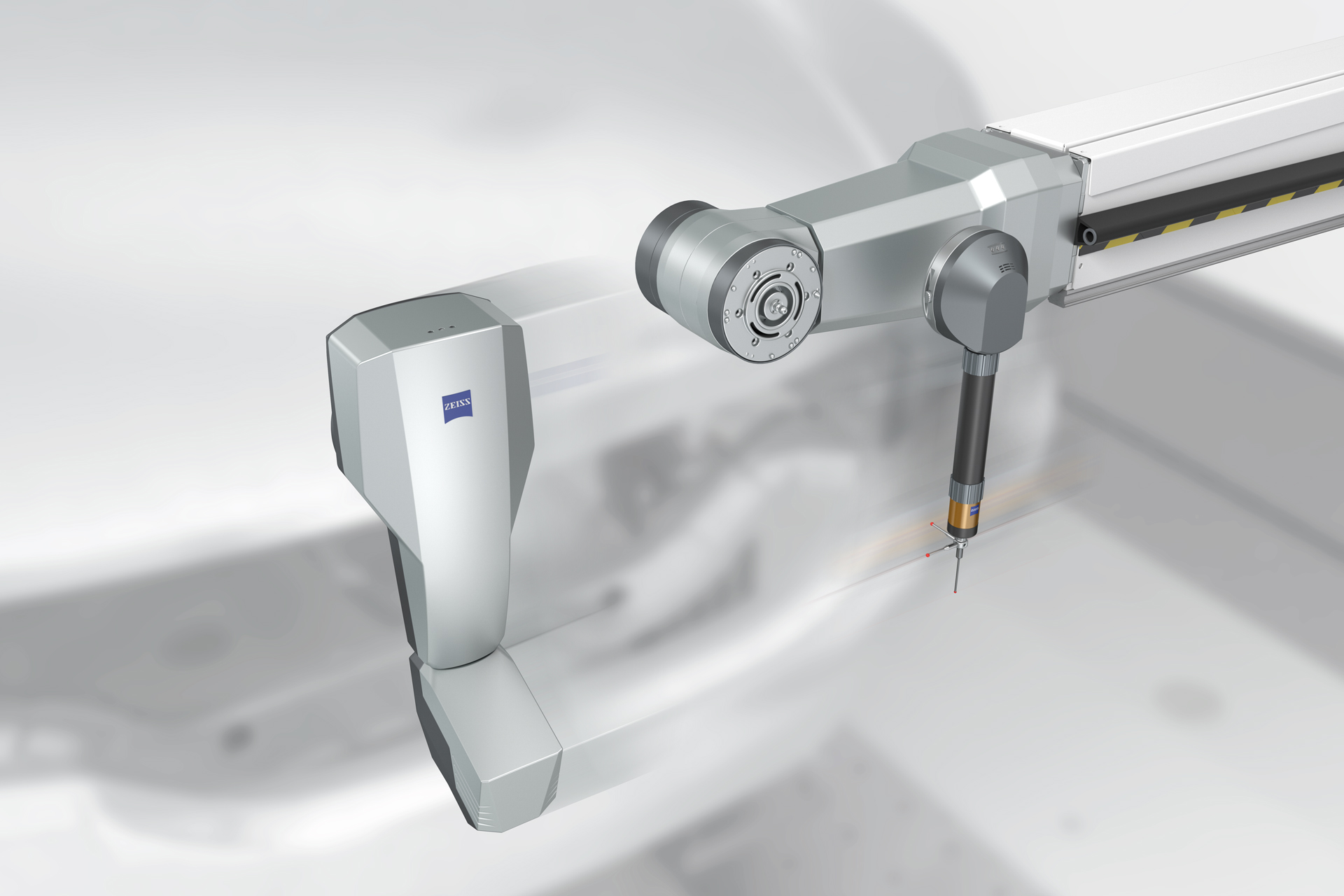

ZEISS CALENO capteurs DSC

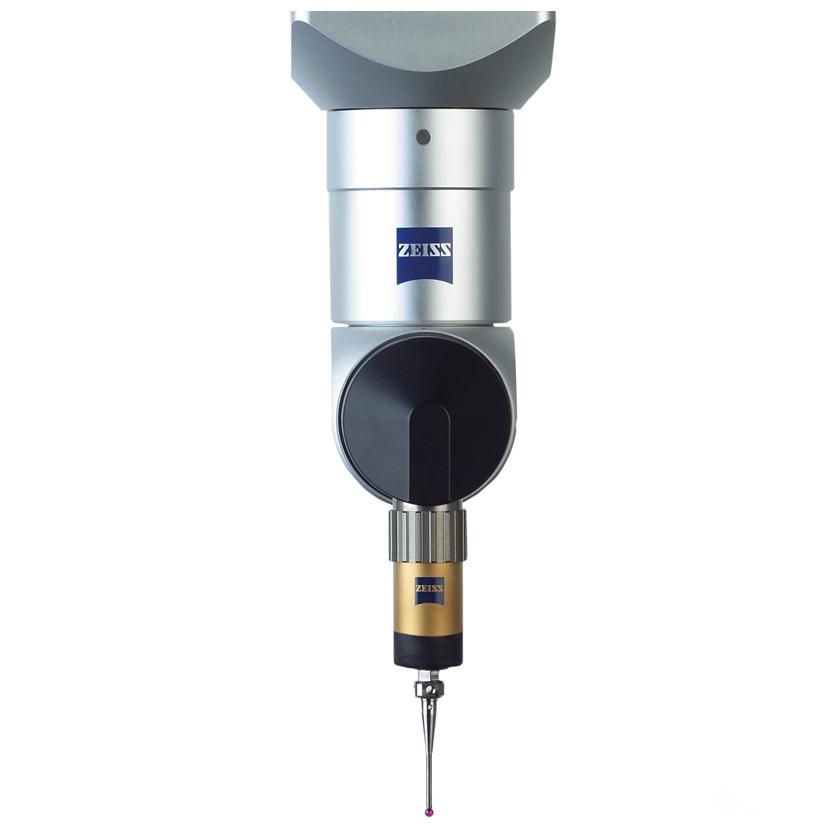

Nouveau DSC à tête sans indexation

Ses propriétés dynamiques élevées et sa précision excellente permettent au DSC de réaliser diverses activités de mesure. Il fonctionne avec des systèmes de capteurs tactiles et optiques, permet de travailler avec des extensions allant jusqu'à 800 mm et offre une vitesse de rotation rapide. Le chargeur de sonde passif ne nécessite ni air comprimé ni électricité.

Spécifications techniques

ZEISS CALENO plancher affleurant
ZEISS CALENO T

Volume de mesure jusqu'à

Unique

7000 X [mm]
1800 Y [mm]
3000 Z [mm]

Duplex

7000 X [mm]
3086 Y [mm]
3000 Z [mm]

Unique

7250 X [mm]
1800 Y [mm]
2500 Z [mm]

Duplex

7000 X [mm]
2800 Y [mm]
2500 Z [mm]

Incertitude de mesure de longueur

Standard

16°C -24°C Température
27 + L /80 ≤70 E en μm

Option Haute précision

18°C -22°C Température
18 + L/125 ≤50 E en μm

Standard

16°C -24°C Température
27 + L /80 ≤70 E en μm

Option Haute précision

18°C -22°C Température
18 + L/125 ≤50 E en μm

Vitesse et accélération maximales

Standard

260 mm/s V spatial
1000 mm/s2 A spatial

Option Performance avec barrière lumineuse

866 mm/s V spatial
1 500 mm/s2 A spatial

Standard

260 mm/s V spatial
1000 mm/s2 A spatial

Option Performance avec barrière lumineuse

866 mm/s V spatial
1 500 mm/s2 A spatial

Télécharger plus d'informations

Contactez-nous

Vous souhaitez en savoir plus sur nos produits et services ? Nous serons ravis de vous offrir plus de détails ou une démonstration en direct, que ce soit à distance ou en personne.

Boutique ZEISS Metrology

Commander facilement des palpeurs, des accessoires de mesure, etc.

Portail ZEISS Metrology

Accéder à la gamme complète de systèmes et de services logiciels

ZEISS Academy Metrology

Votre formation personnalisée en métrologie, disponible sous différents formats

Vous avez besoin de plus d'informations ?

Contactez-nous. Nos experts vous répondront.

Chargement du formulaire en cours...

/ 4
Étape suivante :
  • Demande d'intérêt
  • Données personnelles
  • Détails de l'entreprise

Pour obtenir plus d'informations sur le traitement des données chez ZEISS, veuillez consulter notre politique de confidentialité.

  • 1

    Sur la base d'un critère de référence pour la mesure des caractéristiques. La mesure de 450 caractéristiques a été effectuée sur le bras double ZEISS PRO avec le système EagleEye sur un corps complet et blanc.
