ZEISS CONTURA

Prêt pour tous les défis d'aujourd'hui et de demain

ZEISS CONTURA vous permet d'être prêt aujourd'hui pour les exigences de mesure de demain : La nouvelle génération est équipée de la technologie de masse et, grâce à une interface commune, permet de passer facilement d'une technologie de capteur à l'autre en quelques étapes simples. Outre ses fonctionnalités innovantes telles que la mesure sur quatre axes à l'aide d'un plateau tournant flexible, un système de changement de sonde automatisé ou l'option HTG (pour de plus grandes plages de températures), le dispositif offre également une performance et une ergonomie de première classe ainsi qu'une sécurité renforcée.

Une technologie de capteurs polyvalente pour des applications diverses
Vitesse de mesure accrue avec une précision fiable
Conçu pour le confort ergonomique et l'optimisation de l'espace

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

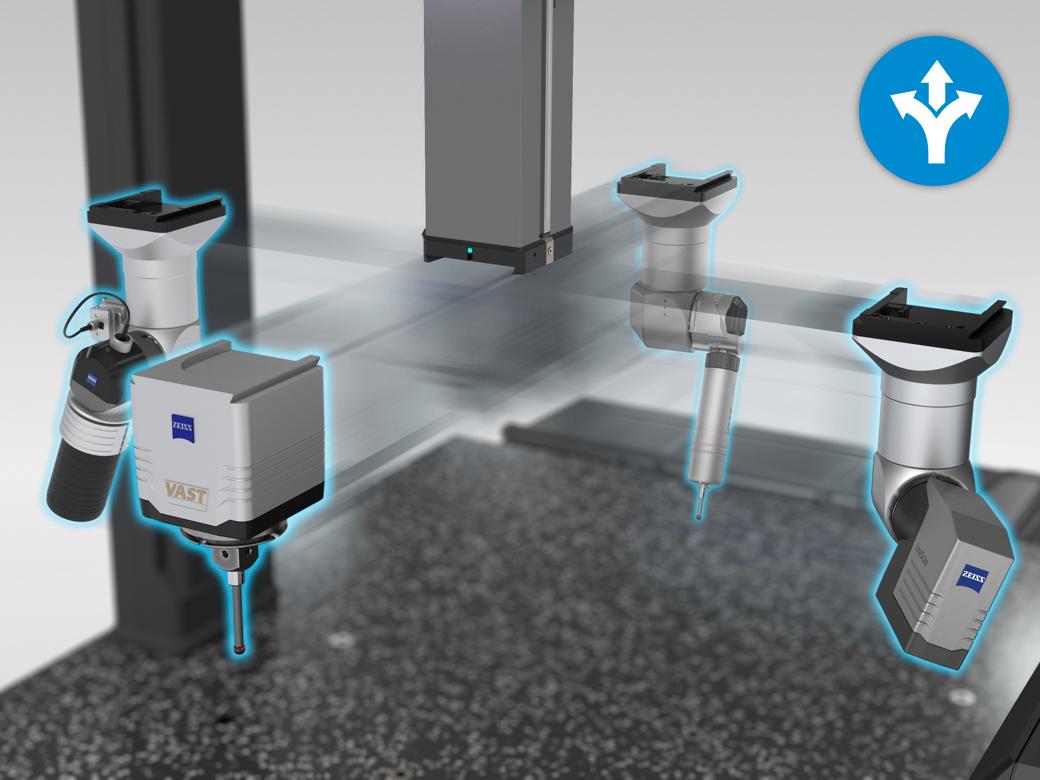

Polyvalence avec la technologie de masse

ZEISS CONTURA comprend un large éventail de capteurs et propose donc le bon capteur ou système de capteur pour chaque application et chaque exigence. Grâce à la technologie de masse, un grand nombre de capteurs ZEISS peuvent être utilisés avec une grande précision et remplacés rapidement sur le même instrument de mesure : Capteurs avec support de capteur articulé ou configuration de capteur fixe, sans contact ou tactiles, passifs ou actifs - c'est ainsi que ZEISS CONTURA atteint une flexibilité maximale.

En savoir plus

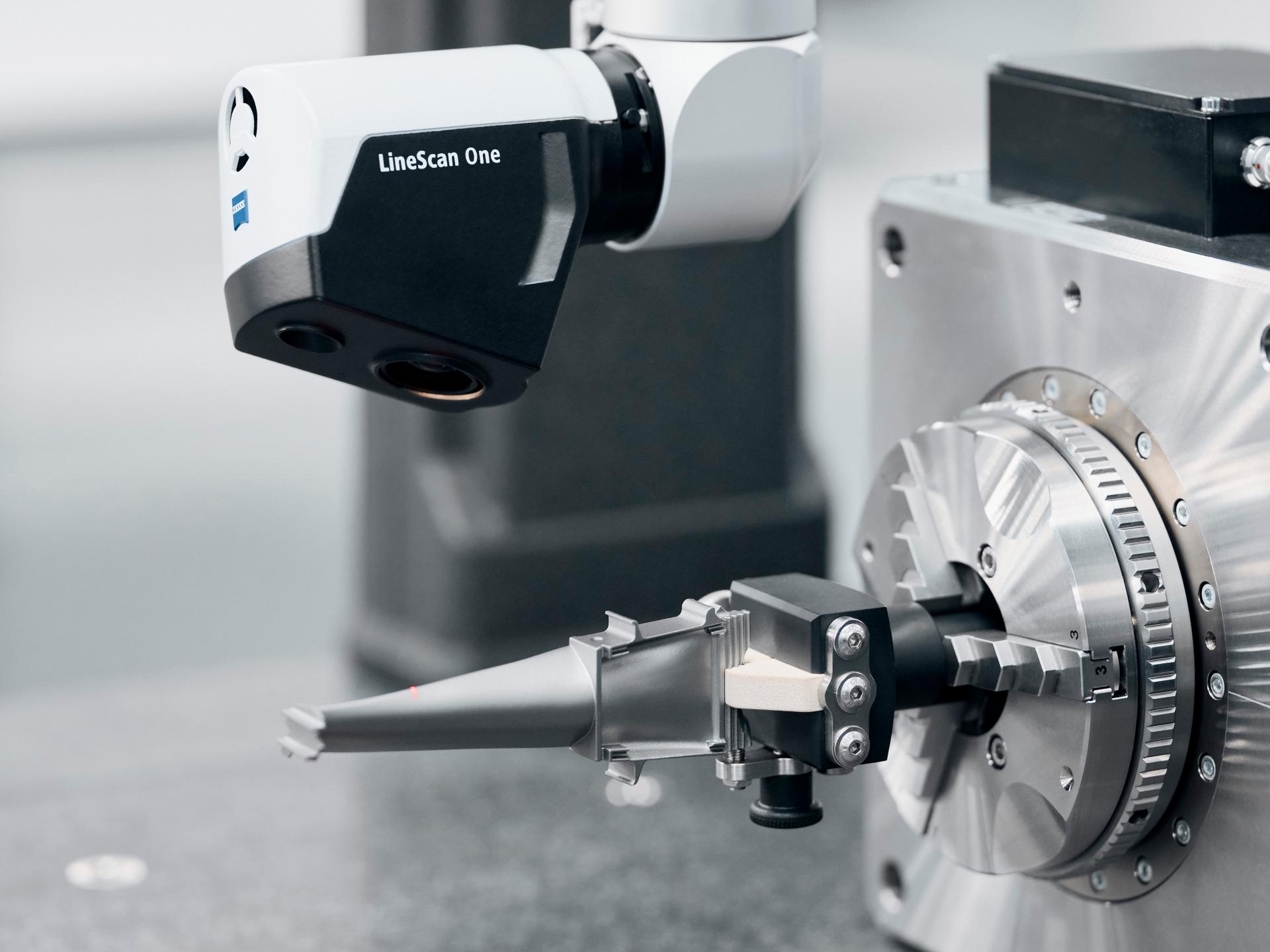

Mesures sans contact avec ZEISS LineScan One

Mesure sans contact avec ZEISS LineScan One

En combinaison avec le plateau tournant ZEISS RT-RB 100-1, ZEISS CONTURA est désormais en mesure d'effectuer des mesures optiques en mode 4 axes. Cela permet d'accroître la flexibilité et la productivité.

Découvrez les avantages de ZEISS CONTURA

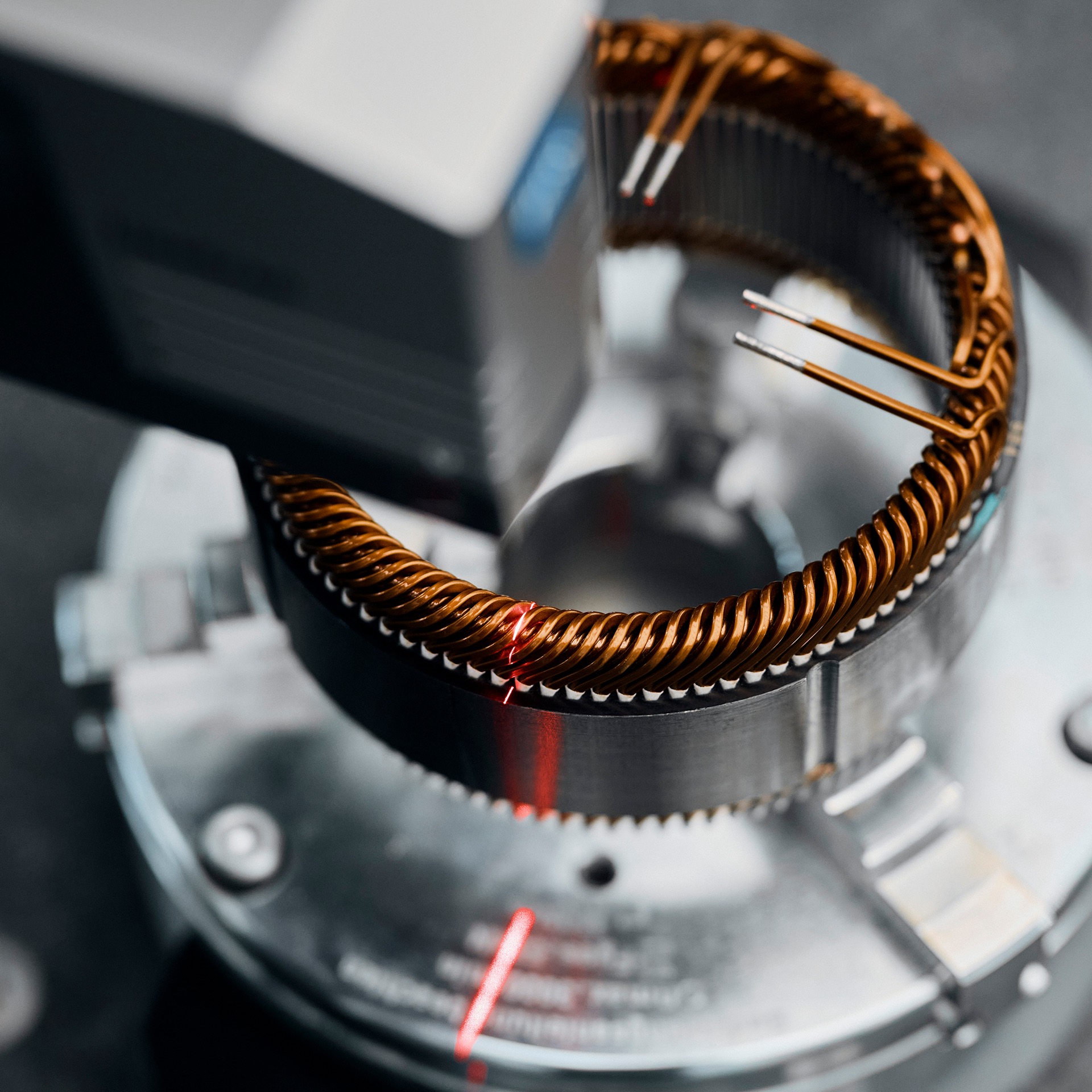

Capteurs sans contacts

ZEISS CONTURA allie des tâches de mesure tactile et sans contact sur un seul et même dispositif : capteurs 2D, capteurs de lumière blanche chromatique ou encore lasers à triangulation. Avec ZEISS CONTURA, le monde des capteurs sans contacts s'ouvre à nouveau.

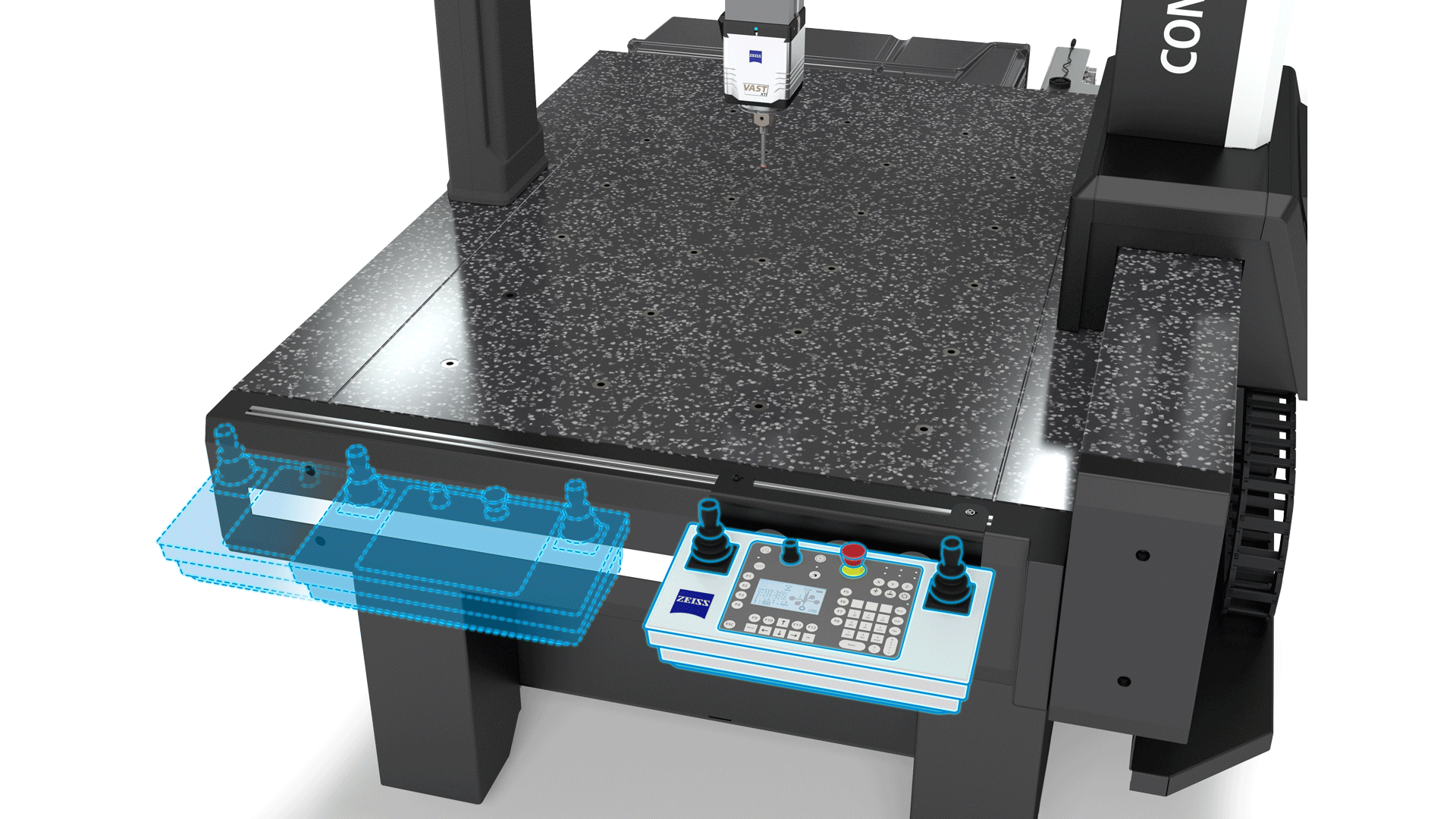

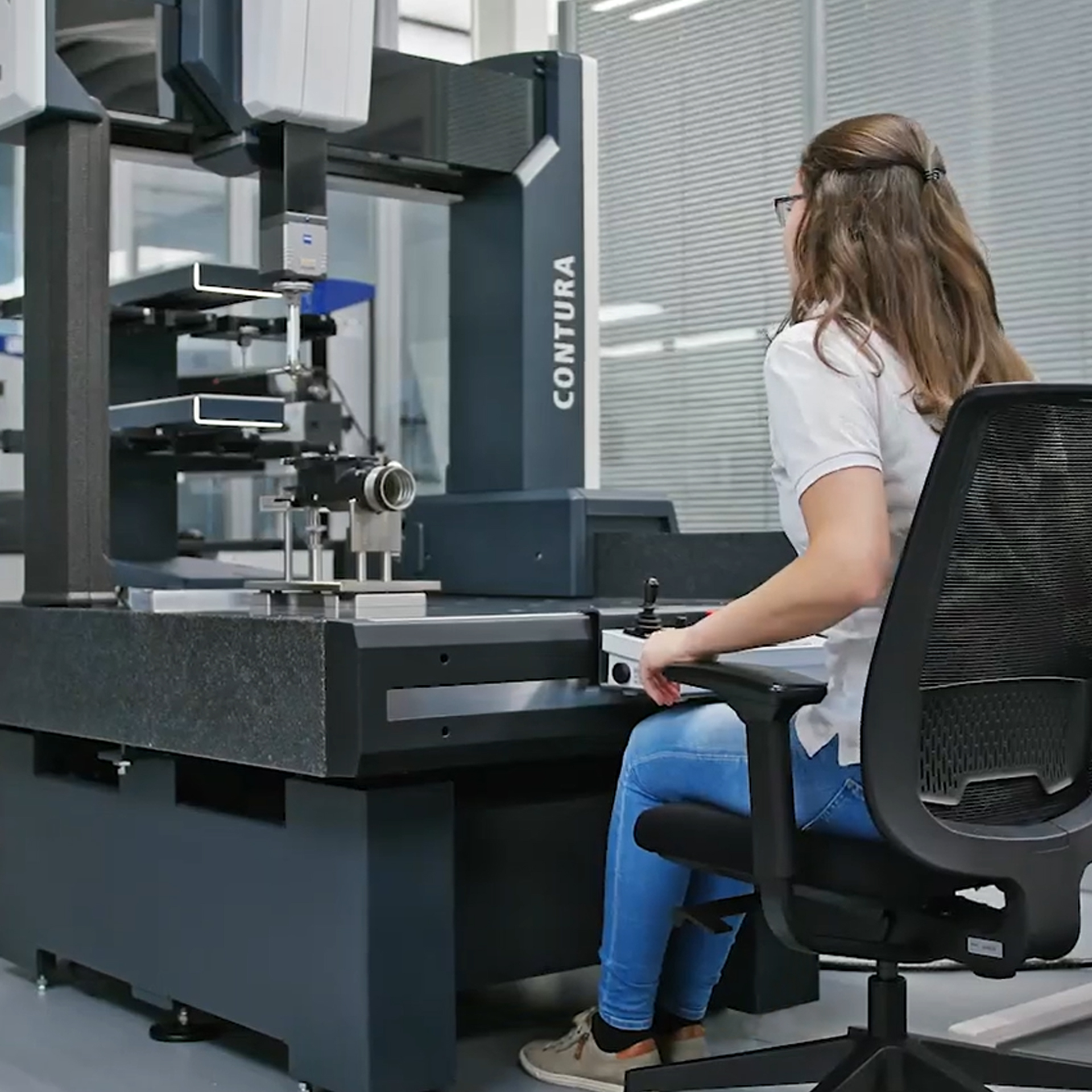

Ergonomie

Les petites cellules de mesure nécessitent un dispositif de mesure adapté à l'espace disponible. La hauteur et la largeur optimisées de la MMT ainsi que ses fonctionnalités ergonomiques bien pensées assurent un grand confort de travail pour l'utilisateur.

Prêt pour l'avenir

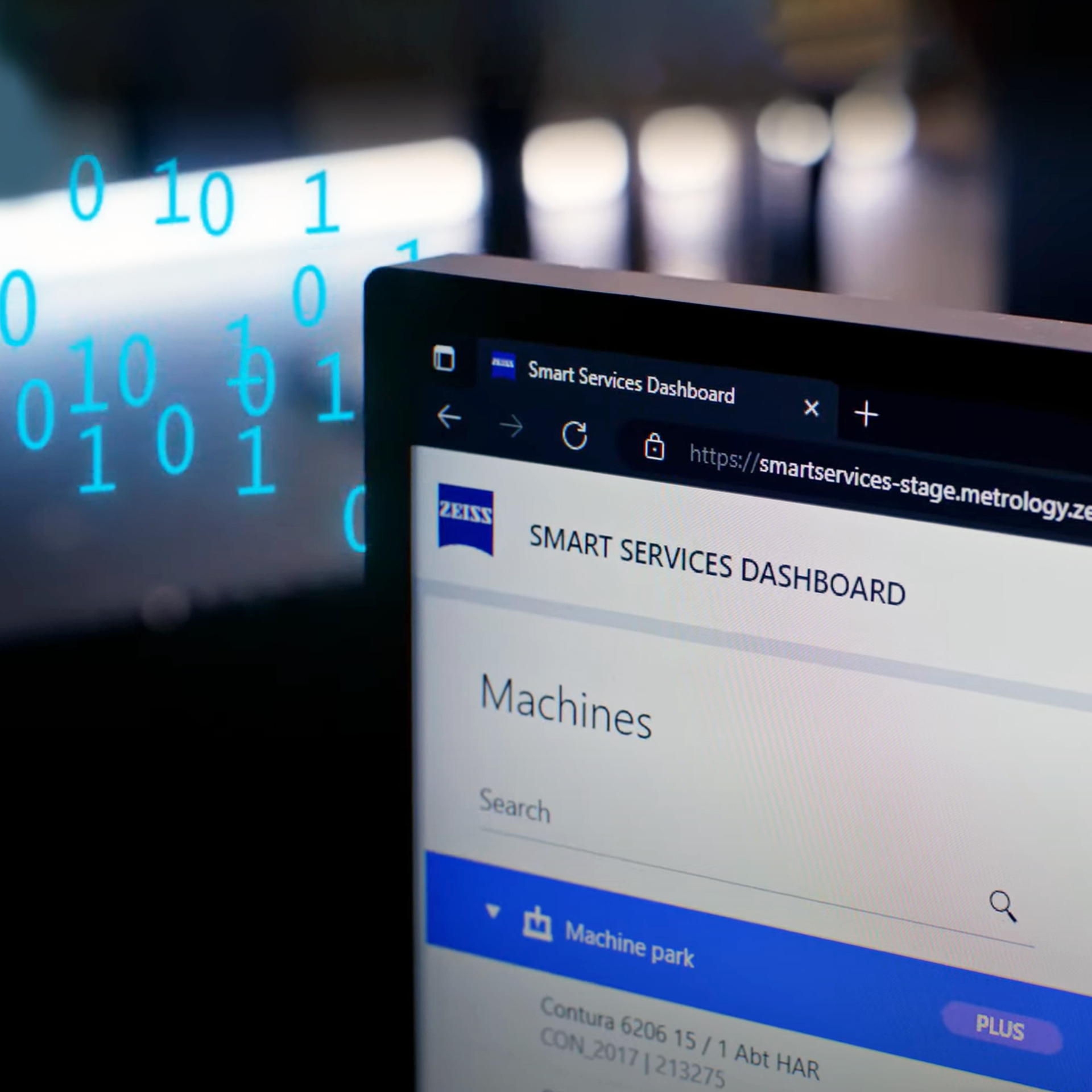

ZEISS CONTURA est également prêt pour l'industrie 4.0. Les services numériques ZEISS Smart Services surveillent la performance du dispositif en temps réel, où qu'il se trouve.

ZEISS Smart Services

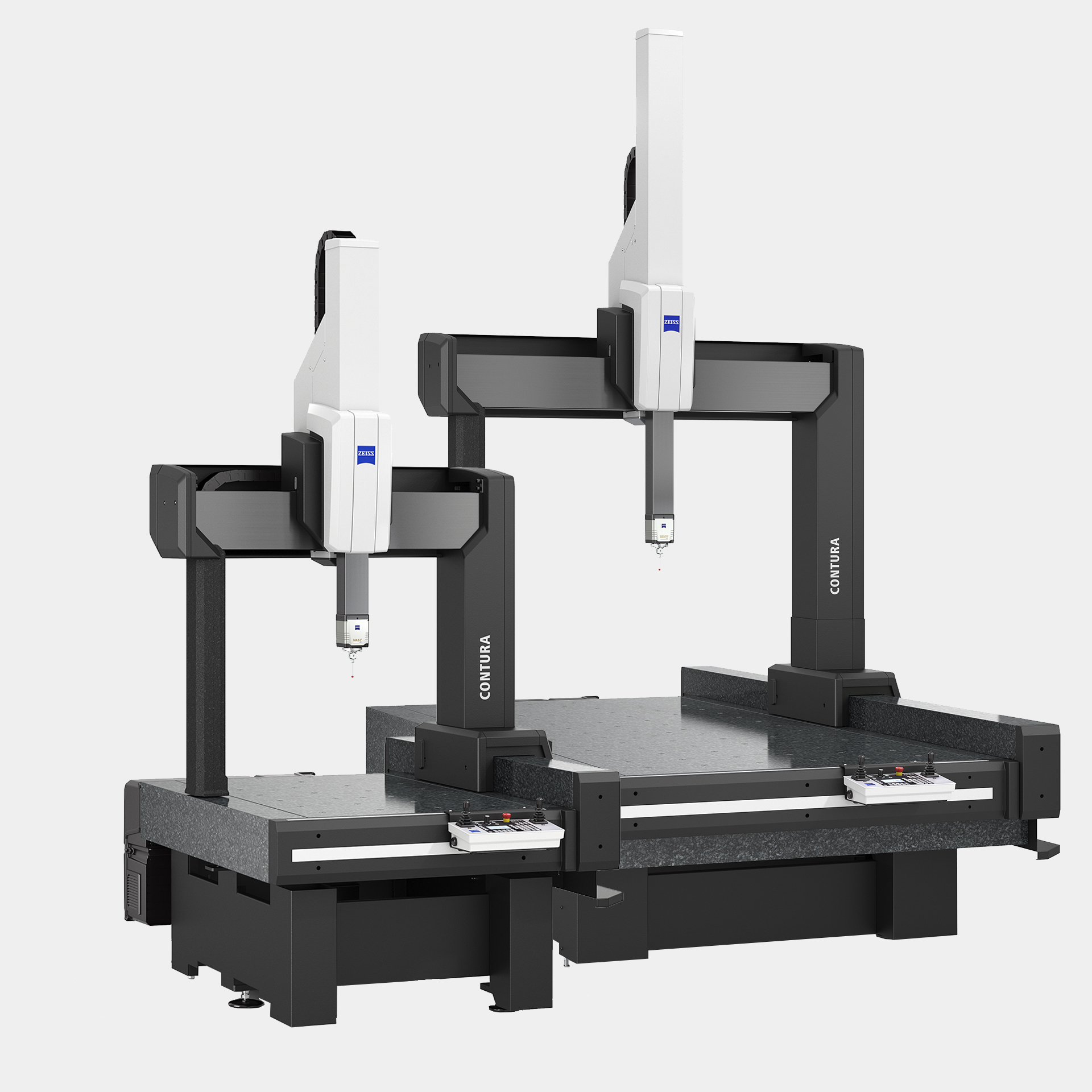

Tailles

L'évolution des défis en matière de mesure s'accompagne d'une modification des exigences relatives à la taille des applications. Afin de répondre à l'évolution des besoins en matière de pièces plus grandes, ZEISS CONTURA est disponible en plusieurs tailles, de la plus petite taille 7/7/6 à la plus grande taille 12/24/10.

Performance

ZEISS CONTURA permet de limiter le temps de mesure tout en conservant une précision fiable. Les fonctionnalités telles que ZEISS VAST navigator ou ZEISS VAST performance ainsi que les têtes de mesure ZEISS VAST s'en portent garantes.

ZEISS CONTURA avec ZEISS VAST performance
ZEISS CONTURA avec VAST navigator
ZEISS CONTURA avec Fly Mode
Ergonomie

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

ZEISS CONTURA avec ZEISS VAST performance
Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

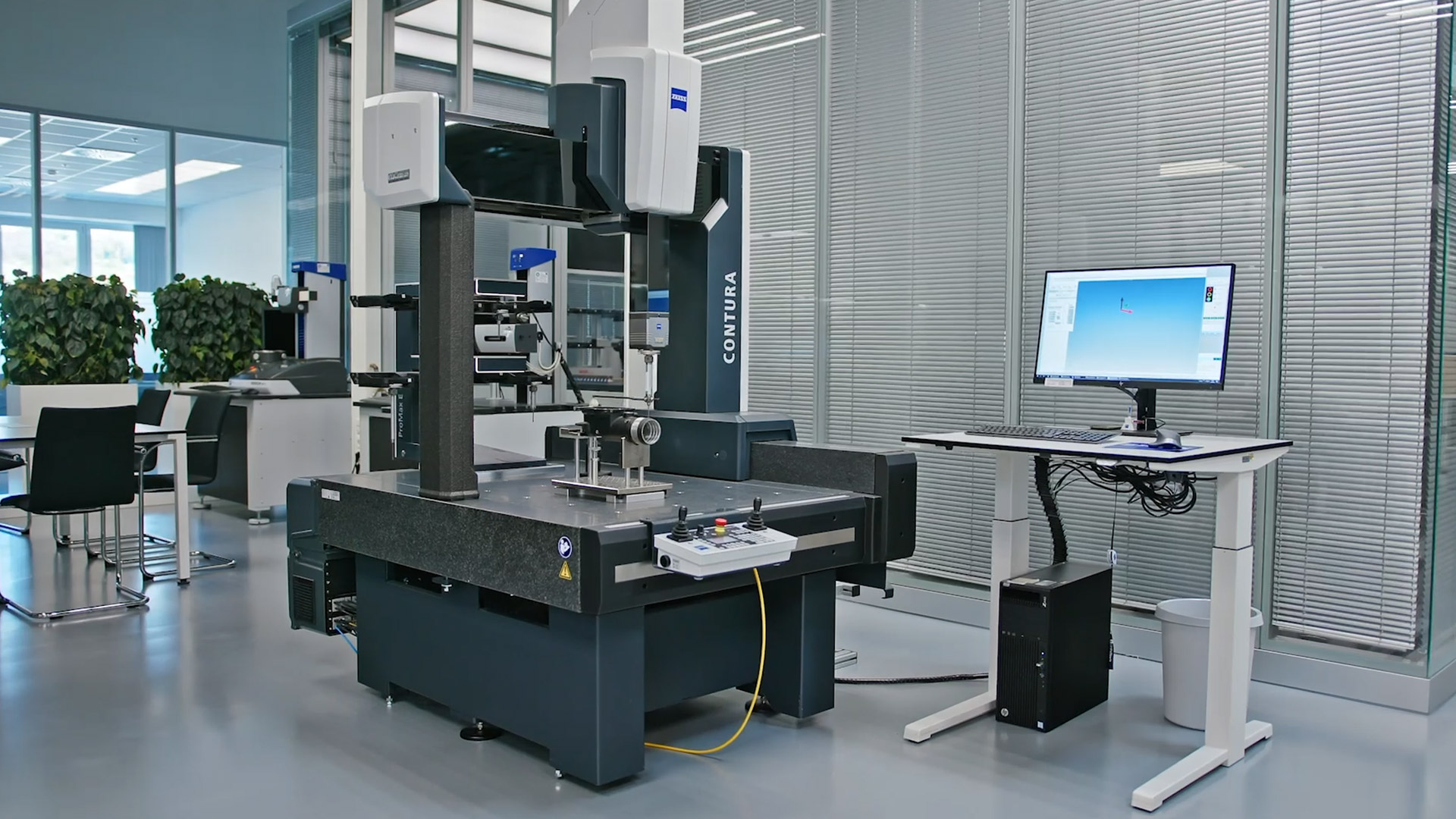

ZEISS CONTURA avec VAST navigator
Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

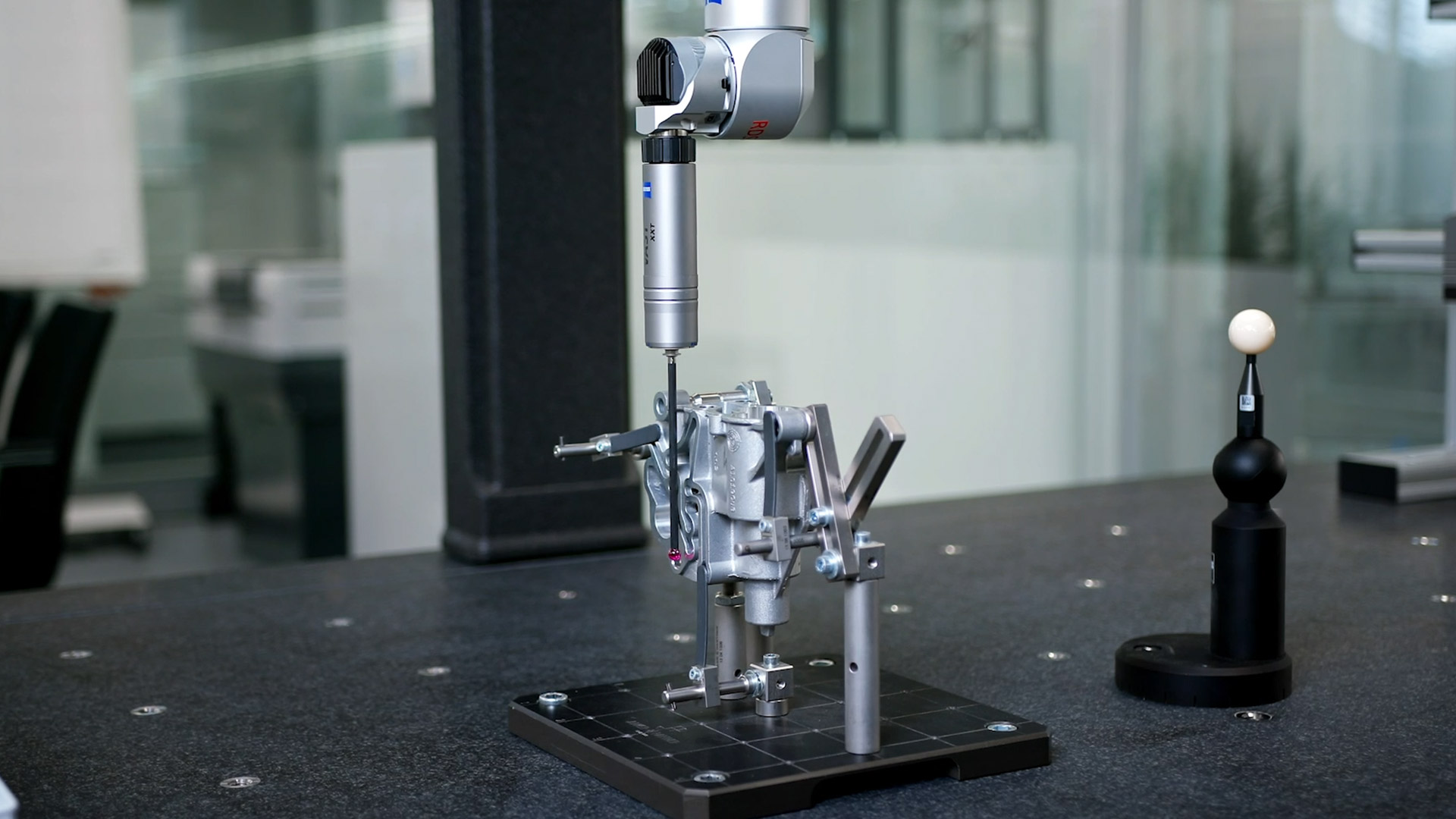

ZEISS CONTURA avec Fly Mode
Ergonomie

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

Options

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

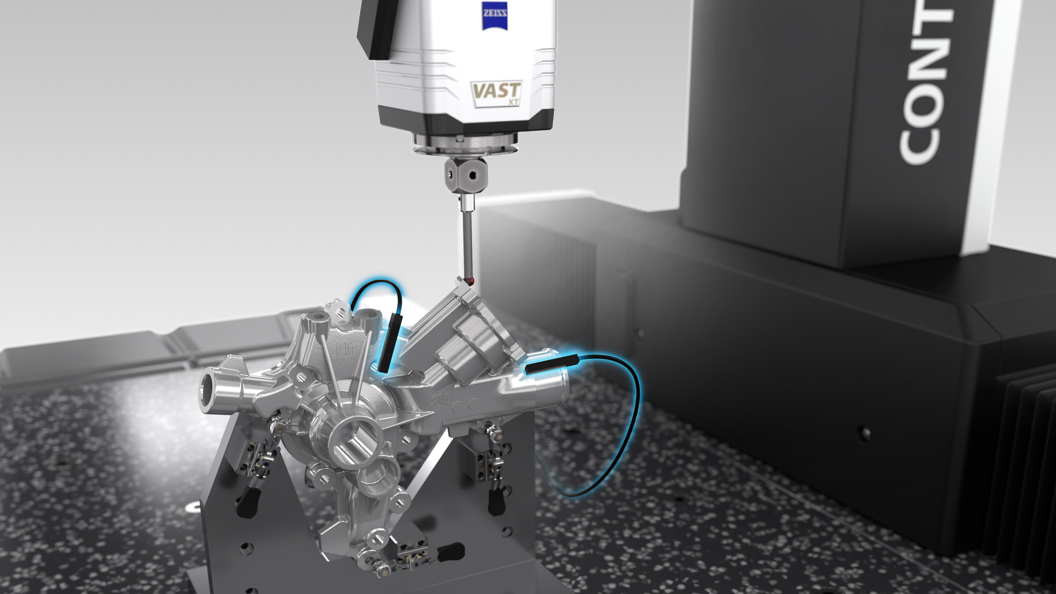

Gradient thermique étendu (HTG)

Avec le gradient thermique étendu (HTG), ZEISS CONTURA couvre même une plus grande plage de températures. Grâce à la balance en céramique à verre flottant, le nouveau ZEISS CONTURA supporte les changements thermiques, garantissant ainsi une température stable et une précision de mesure constantes.
Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

Plateau tournant

Le nouveau plateau tournant peut être installé dans le volume de mesure en cas de besoin, et peut en être retiré de manière très pratique. Cette option permet de réaliser des mesures dans les quatre axes.
Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

ProMax E

Grâce à l'option ProMax E, ZEISS propose un magasin de changement de systèmes de stylets automatisé pour garantir un volume de mesure complet pendant le processus de remplacement. Il avance automatiquement dans la plage de mesure et remplace le système de sonde en toute sécurité et avec précision.

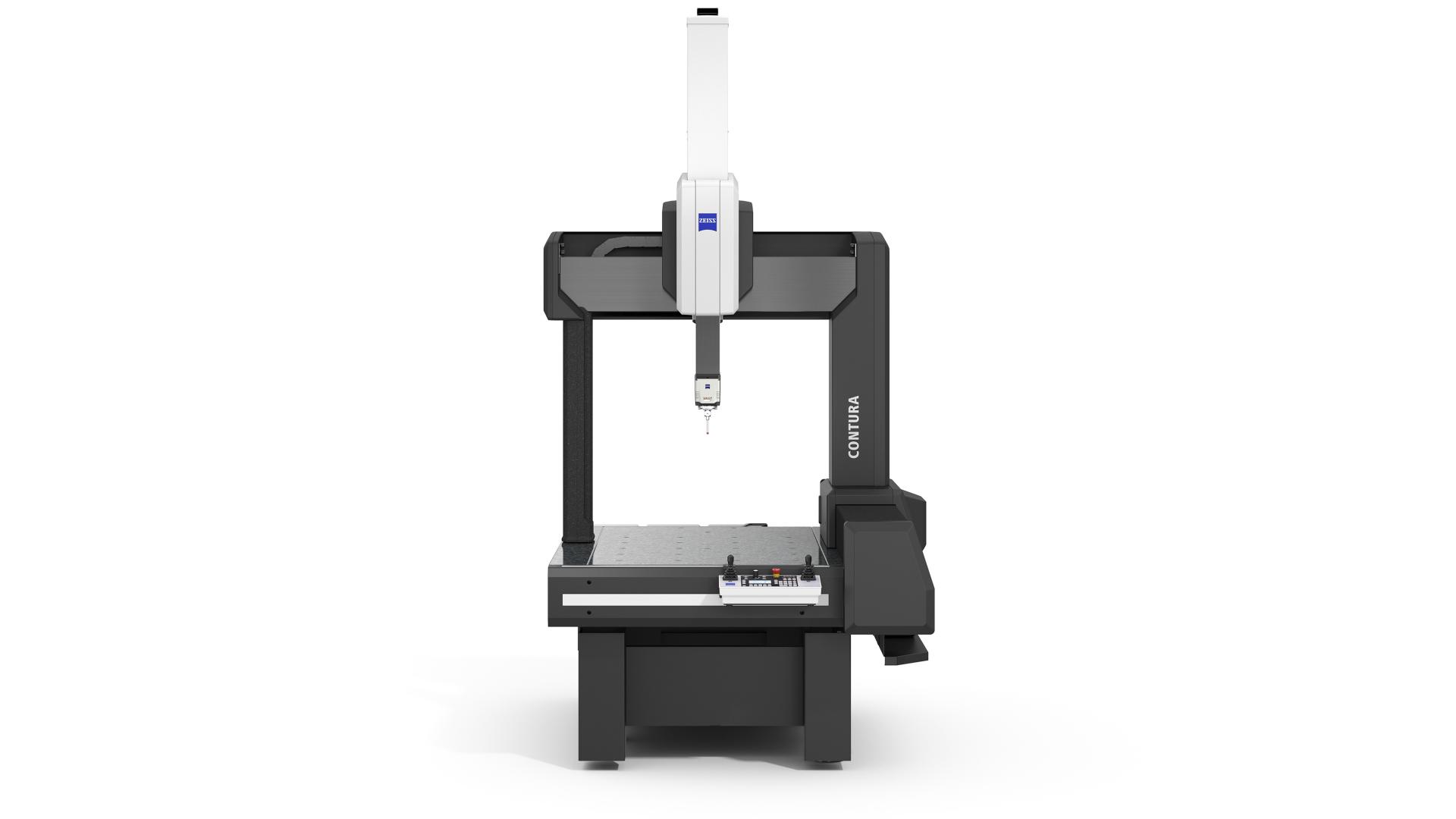

Autres options

Soufflets : La saleté et la poussière ne sont pas un problème pour ZEISS CONTURA ! ZEISS met également à disposition des soufflets complets qui peuvent être montés par la suite. Il couvre les quatre niveaux de guide sur le faisceau du guide Y.

Position de sécurité : Si ZEISS CONTURA est intégré dans un processus d'automatisation, celui-ci peut être assuré par l'option Mini-SiPos. Un protocole est transmis à une deuxième partie (grue ou robot) avec des informations sur le moment où la machine est dans une position de sécurité ou le moment où la deuxième partie est dans une position de sécurité. Cela permet d'éviter des interactions indésirables entre les systèmes.

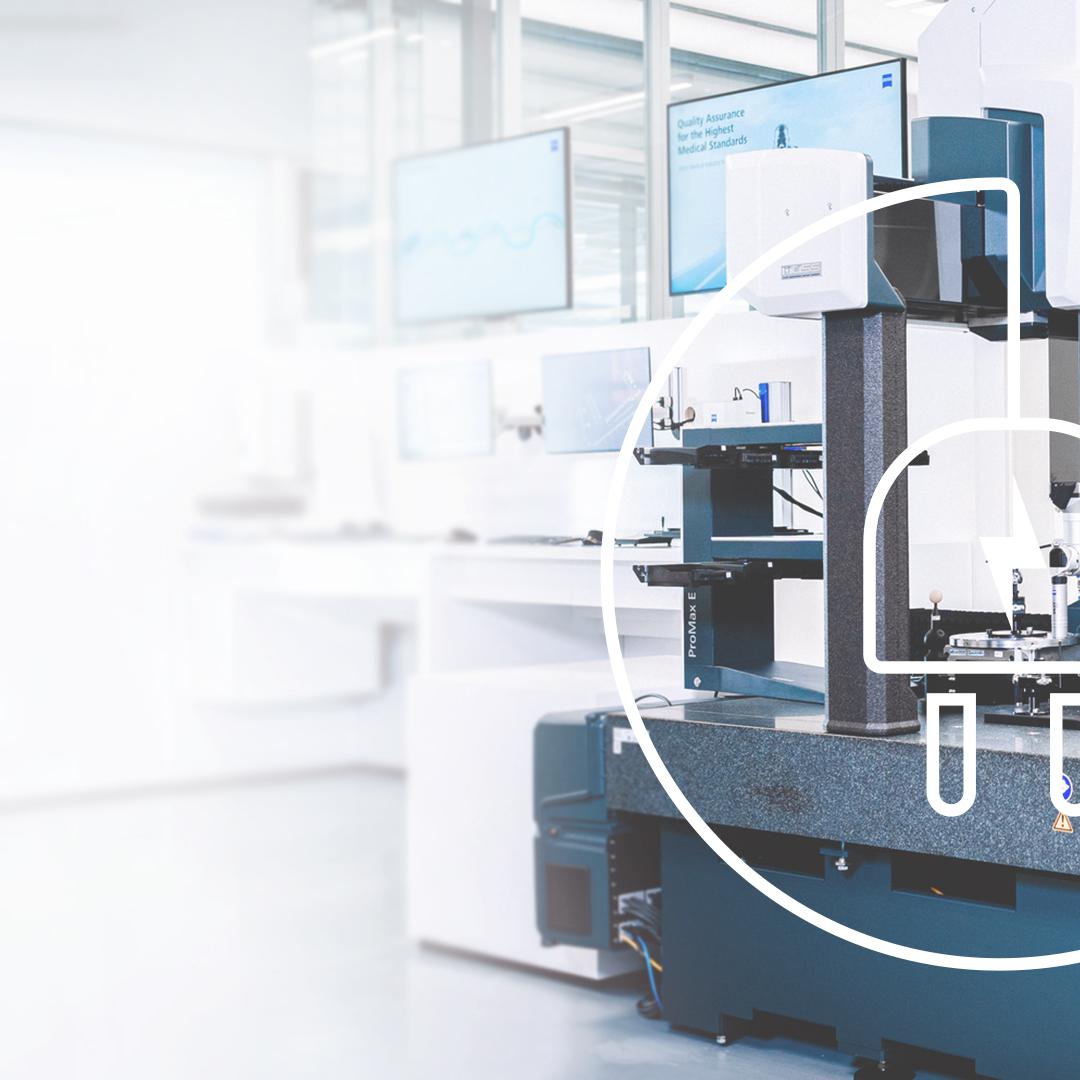

Plus de durabilité dans vos processus de mesure avec ZEISS CONTURA

Au cœur du cycle de vie de chaque machine, la consommation d'énergie joue un rôle essentiel pendant la phase d'utilisation, influençant de manière significative l'empreinte environnementale. ZEISS CONTURA est un exemple de consommation efficace des ressources, intégrant des caractéristiques d'économie d'énergie.

Caractéristiques de durabilité

Grâce à la fonction ZEISS PowerSaver, la machine est déconnectée de l'alimentation électrique lorsqu'elle n'est pas utilisée et la consommation d'énergie est réduite à zéro pendant les temps d'arrêt. Les utilisateurs peuvent définir l'activation de ZEISS PowerSaver à des moments précis.

ZEISS AirSaver assure des économies supplémentaires et éteint automatiquement l'air comprimé après un temps prédéfini.

Caractéristiques techniques

	ZEISS CONTURA
Taille en dm	Différentes tailles En X : 7 -12 Dans Y : 7 - 24 Dans Z : 6 - 10
Précision de	1,4 + L/350 µm
Capteurs	Large gamme de capteurs grâce à la technologie de masse ZEISS VAST XT gold, ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS XDT, ZEISS DotScan, ZEISS ViScan, ZEISS LineScan, ZEISS direct VAST XXT
Poids maximal de la pièce	730 - 1200 kg (selon la taille)
Logiciel	ZEISS CALYPSO

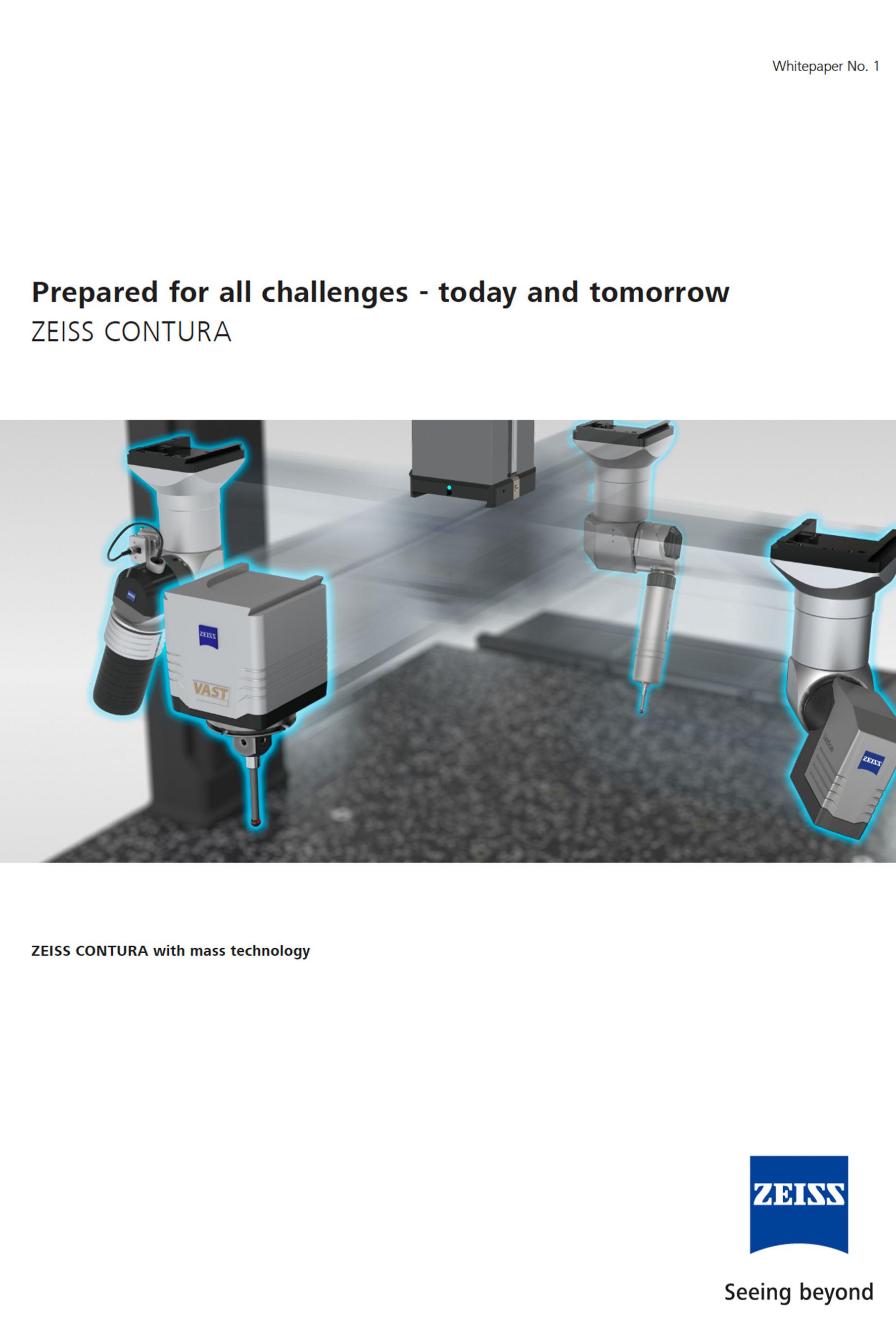

Vous souhaitez plus d'informations sur ZEISS CONTURA ?
