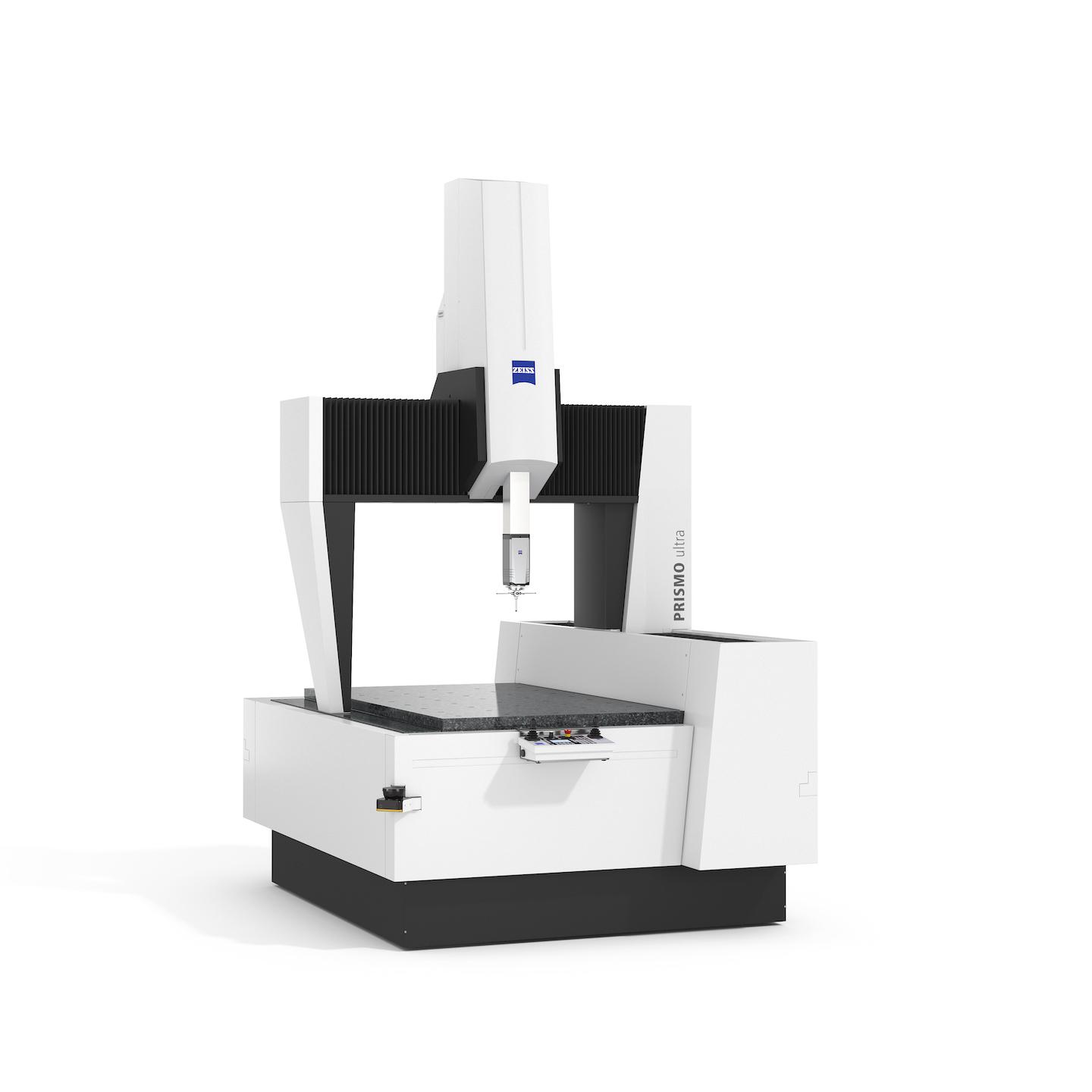

ZEISS PRISMO ultra

Précision maximale

ZEISS PRISMO ultra améliore encore la précision au sein de la gamme ZEISS PRISMO et atteint une erreur de mesure de longueur de seulement 0,5 + L/500 µm. La machine à mesurer tridimensionnelle est donc particulièrement adaptée aux tâches exigeant une précision maximale, comme dans la recherche, le développement, le contrôle qualité et l'étalonnage de jauges ou d'éprouvettes dans les cellules de mesure de référence ou les laboratoires de mesure.

Exactitude et reproductibilité maximales grâce à de nombreuses fonctions et corrections modernes
Kit de mesure de la forme en option avec RT-AB select
Processus de fabrication adapté et optimisé

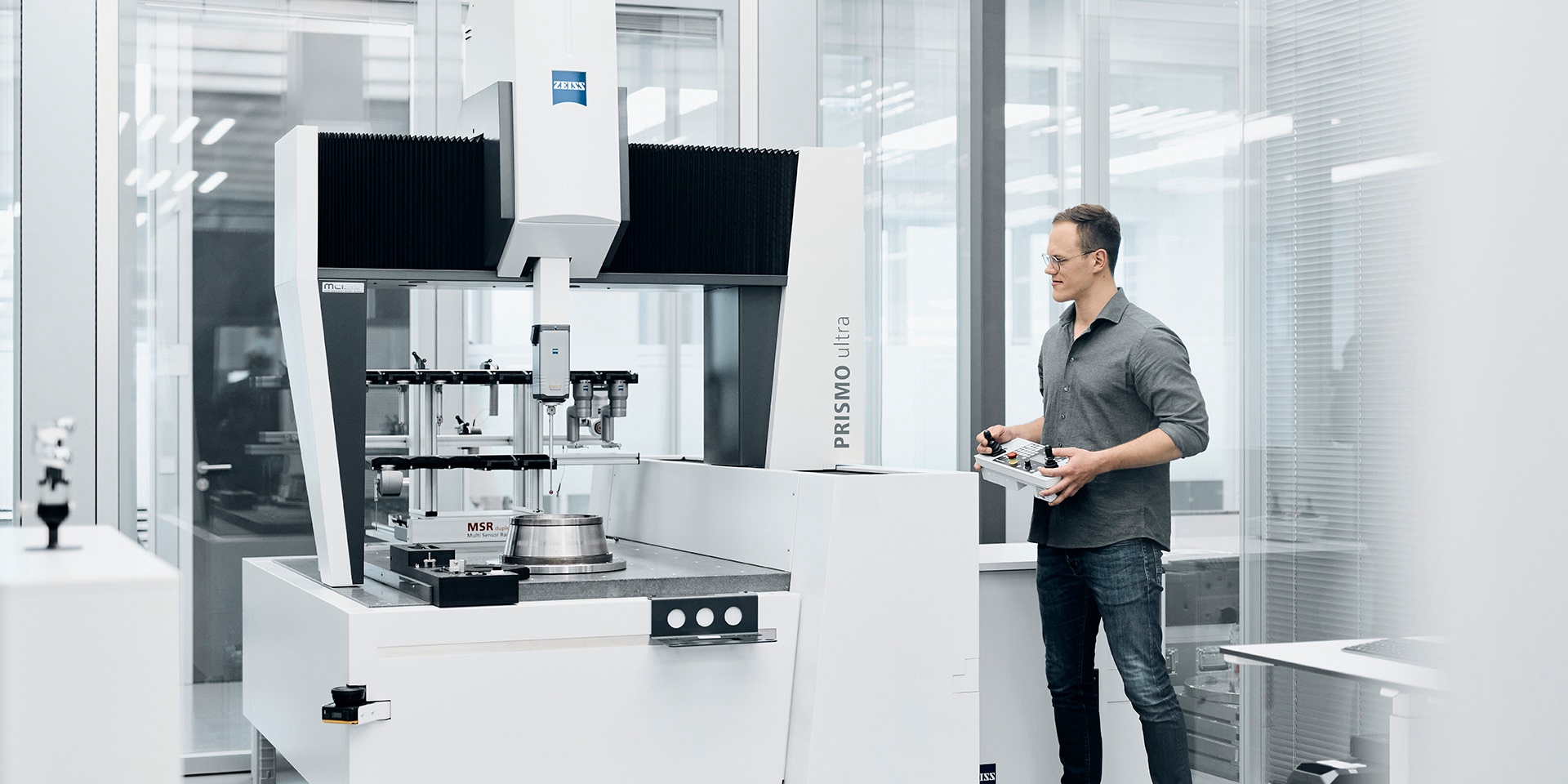

Exactitude et reproductibilité maximales

Des résultats de haute précision grâce à des fonctions améliorées

ZEISS PRISMO ultra atteint sa grande exactitude de base grâce à de nombreuses fonctions et corrections modernes. Il s'agit notamment d'une compensation thermique du pliage, d'un système d'amortissement pneumatique actif, de paliers à air améliorés et d'échelles ZERODUR® d'une résolution de 20 nm, pour une précision et une stabilité remarquables. D'autres améliorations CAA, telles que l'étalonnage optimisé du tenseur, la compensation du pliage de la sphère de référence et les corrections pour les mesures RT, garantissent une précision maximale même à des vitesses élevées et favorisent une excellente stabilité de la MMT en la protégeant des facteurs d'interférence.

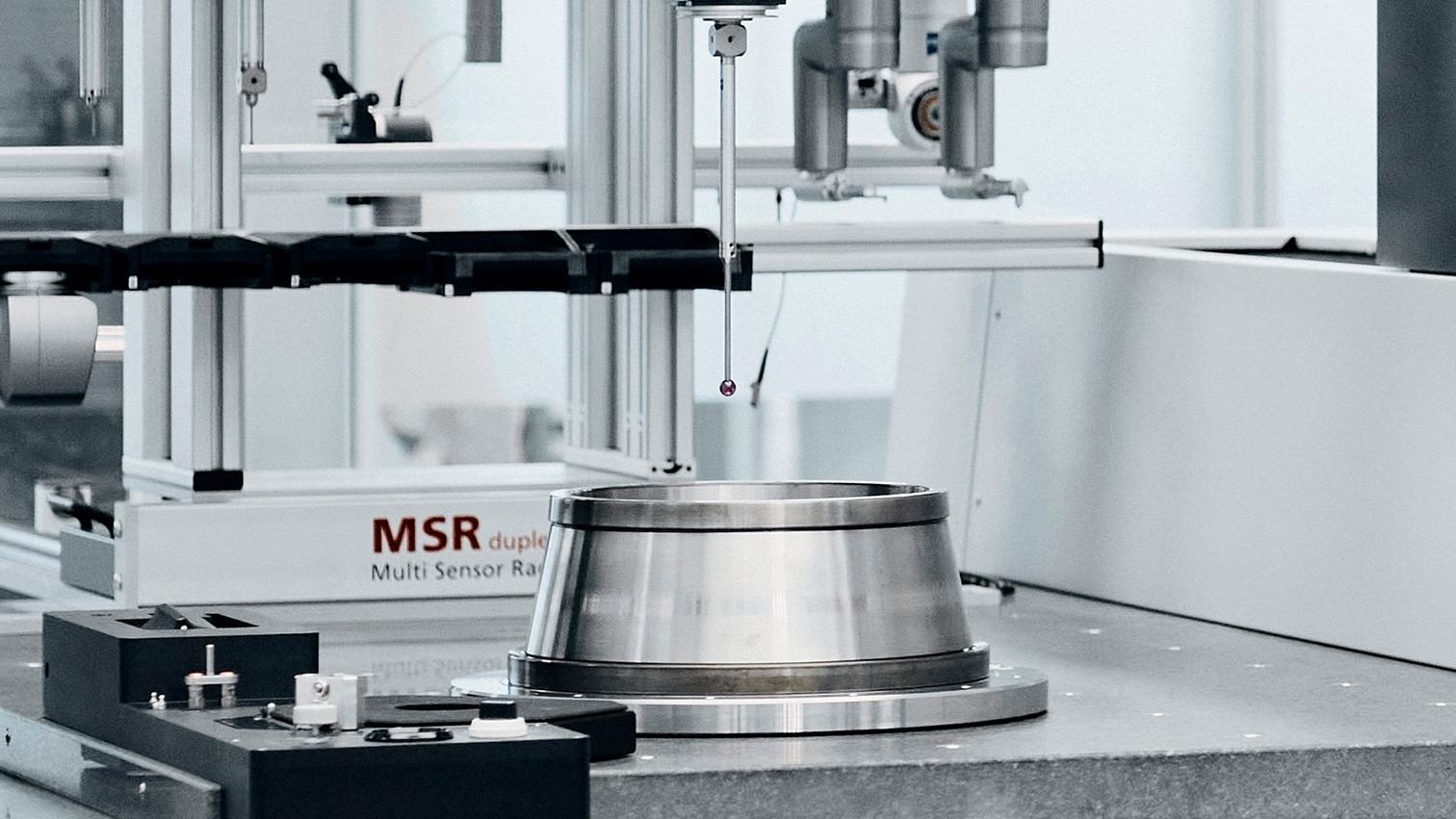

Kit de mesure de la forme en option avec RT-AB select

Mesure de la forme avec garantie de qualité

ZEISS PRISMO ultra peut être équipé en option d'un pack de mesure de forme pour des valeurs de mesure de la forme optimisées. Outre le RT-AB select, ce système contient également un jeu de palpeurs spéciaux et un jeu de définition de l'axe RT et garantit la valeur d'étalonnage d'une jauge annulaire avec une exactitude de 0,2 μm ou mieux, laquelle a été confirmée par un institut allemand de premier plan. Les tolérances de mesure de 2-3 μm pour la circularité et la cylindricité peuvent être mesurées avec ZEISS PRISMO ultra selon la règle d'or de métrologie.

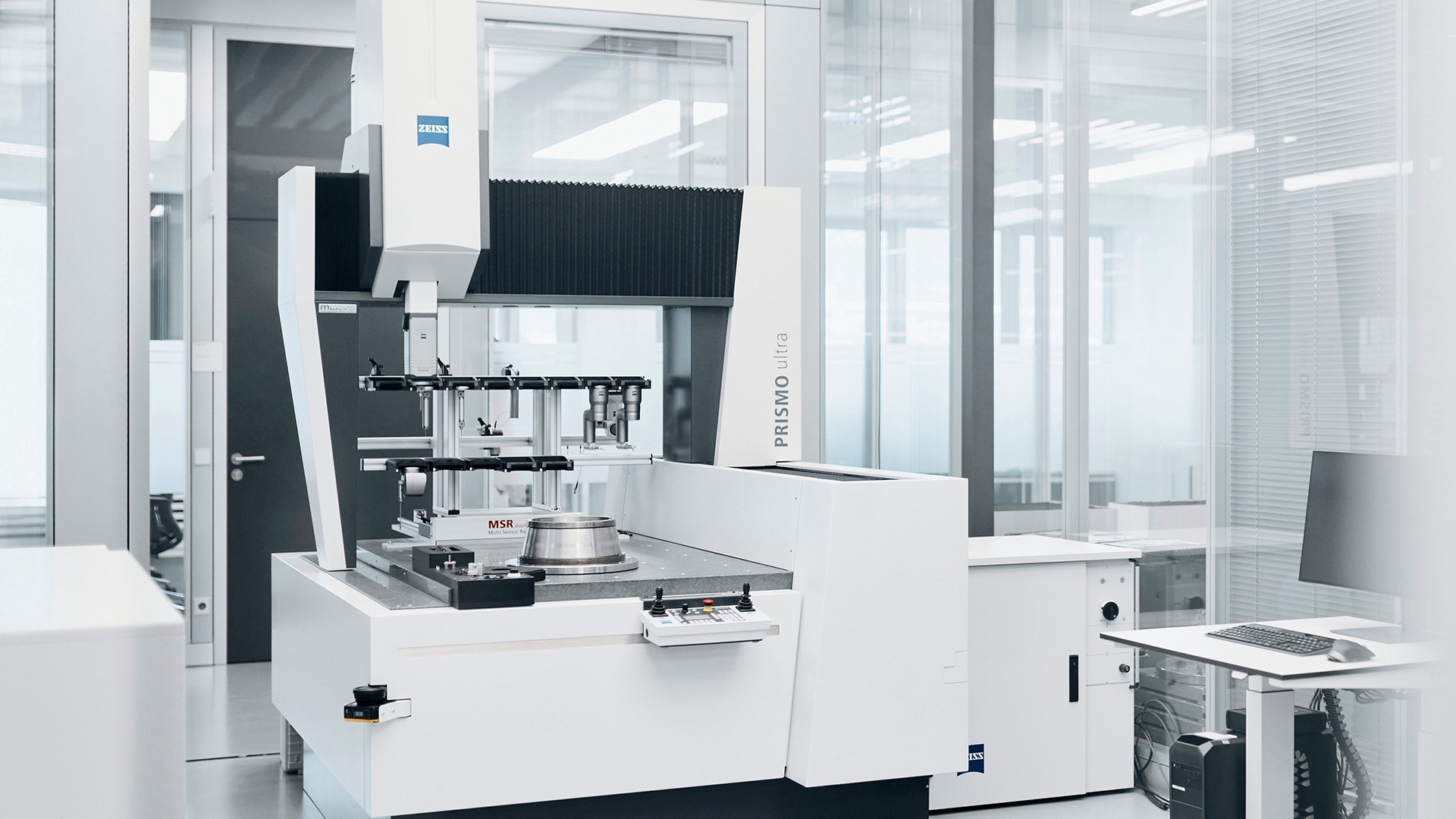

Processus de fabrication adapté et optimisé

Installation et essai de réception personnalisés

Avant d'être livrée, chaque plaque de granit ZEISS PRISMO ultra subit un processus d'acclimatation de trois mois. L'inspection finale a lieu dans une chambre climatisée spéciale. Une fois l'installation effectuée, un test de précision est effectué, suivi 4 à 6 semaines plus tard d'un essai de réception par un expert, garantissant une exactitude et une qualité maximales.

Une nouvelle ère commence avec ZEISS PRISMO ultra

Plus qu'un simple lifting, les produits de la gamme ZEISS PRISMO ont été entièrement remaniés. Les nombreuses améliorations apportées permettent d'atteindre un tout nouveau niveau en matière de sécurité, de rentabilité et d'écologie, de flexibilité, d'ergonomie et enfin, de productivité. La productivité a été augmentée en ajustant les paramètres de mesure et en doublant la vitesse de mesure (de 150 mm/s à 300 mm/s). Dans le même temps, le niveau sonore a été réduit de 34 %. Qu'il s'agisse d'une commande à économie d'énergie, d'un panneau de commande au nouveau design, de mécanismes de sécurité automatisés ou d'une meilleure compatibilité avec les palpeurs, les produits de la gamme ZEISS PRISMO sont plus performants que jamais.

La productivité est accrue par l'ajustement des paramètres de mesure avec le doublement général de la vitesse de mesure (de 150 mm/s à 300 mm/s). Les nouveaux scanners laser de sécurité permettent également d'effectuer des mesures beaucoup plus rapides qu'auparavant, tout en respectant des normes de sécurité élevées. En effet, les scanners réduisent automatiquement leur vitesse lorsqu'ils détectent des personnes ou des objets dans la zone de sécurité. L'option ZEISS VAST Rotary Table Axis (ZVRA) assure également une meilleure productivité. Définir un axe sur un plateau tournant ne prend plus que 16 secondes grâce à cette fonction, ce qui représente un gain de temps de 75 % par rapport aux méthodes standard.
Toutes les MMT de la gamme ZEISS PRISMO sont certifiées par l'assurance sociale allemande des accidents (DGUV), reconnue au niveau international. Pour améliorer encore la sécurité, d'autres innovations ont été introduites, telles que les panneaux latéraux réglables. En réduisant la distance entre les pièces mobiles à moins de 4 mm, le risque d'écrasement est réduit. Les scanners laser de sécurité détectent également l'environnement de la machine à mesurer tridimensionnelle et réduisent automatiquement la vitesse dès que des personnes ou des objets sont détectés dans la zone définie.
Grâce au ZEISS PowerSaver intégré, la MMT est automatiquement déconnectée de l'alimentation électrique lorsqu'elle n'est pas utilisée. Les utilisateurs peuvent régler l'activation de la fonction individuellement et définir des temps d'arrêt spécifiques, ce qui réduit la consommation d'énergie. La nouvelle commande ZEISS C99m permet de réaliser des économies supplémentaires. Elle est plus fine et réduit la consommation d'énergie de 64 % par rapport au modèle précédent (lors d'un test interne comparant l'ancienne et la nouvelle commande). En outre, ZEISS AirSaver veille à ce que l'air comprimé s'éteigne au bout d'un temps prédéfini.
La commande via le panneau de commande permet une surveillance et une utilisation aisées. Lorsqu'il n'est pas utilisé, il peut être rangé dans le nouveau logement du panneau de commande. La plupart des commutateurs ont également été transférés directement de la commande au panneau de commande. En outre, un nouveau couvercle monté à l'avant permet de réduire la distance entre l'opérateur et le volume de mesure, ce qui facilite le travail de l'opérateur lors du chargement de composants lourds.
La technologie ZEISS mass permet d'utiliser une grande variété de palpeurs avec ZEISS PRISMO. La nouvelle commande ZEISS C99m rend désormais la MMT compatible avec deux palpeurs supplémentaires : ZEISS ROTOS (capteur de rugosité) et ZEISS LineScan (capteur optique), pour une flexibilité opérationnelle encore plus grande.

Plus de durabilité dans vos processus de mesure avec ZEISS PRISMO

La consommation d'énergie est au cœur de l'utilisation de chaque machine. Elle joue un rôle essentiel dans la phase d'utilisation active et a un impact significatif sur le bilan environnemental. Grâce à ses fonctions d'économie d'énergie et à un nouveau système de commande économe en énergie, ZEISS PRISMO est un excellent exemple de consommation efficace des ressources dans le domaine de la métrologie industrielle. La gamme ZEISS PRISMO est synonyme de durabilité et définit de nouvelles normes en termes de précision, de vitesse et de durabilité.

La nouvelle gamme ZEISS PRISMO est équipée de la nouvelle unité de commande C99m, qui réduit la consommation d'énergie de 64 % par rapport aux modèles précédents.

Plus de durabilité dans vos processus de mesure avec ZEISS PRISMO

Grâce à la fonction ZEISS PowerSaver, la machine est déconnectée de l'alimentation électrique lorsqu'elle n'est pas utilisée et la consommation d'énergie est réduite à zéro pendant les temps d'arrêt. Les utilisateurs peuvent définir l'activation de ZEISS PowerSaver à des moments précis.

ZEISS AirSaver assure des économies supplémentaires et éteint automatiquement l'air comprimé après un temps prédéfini.

Caractéristiques techniques

Exactitude de	0,5 + L/500 µm
Plage de température	20-22 °C
Technologie ZEISS mass	Oui
Conforme aux normes de l'assurance sociale allemande des accidents (DGUV)	Oui
Possibilité d'adapter les anciens modèles	Oui
ZEISS PowerSaver	Oui
Compatibilité ZVRA et ZVR	ZVRA (disponible en option)
Échelle en vitrocéramique	ZERODUR® : Résolution 20 nm
Tailles	7/10/5 - 16/30/10

Différentes tailles pour une large gamme d'applications

ZEISS PRISMO ultra

Différentes tailles pour une large gamme d'applications

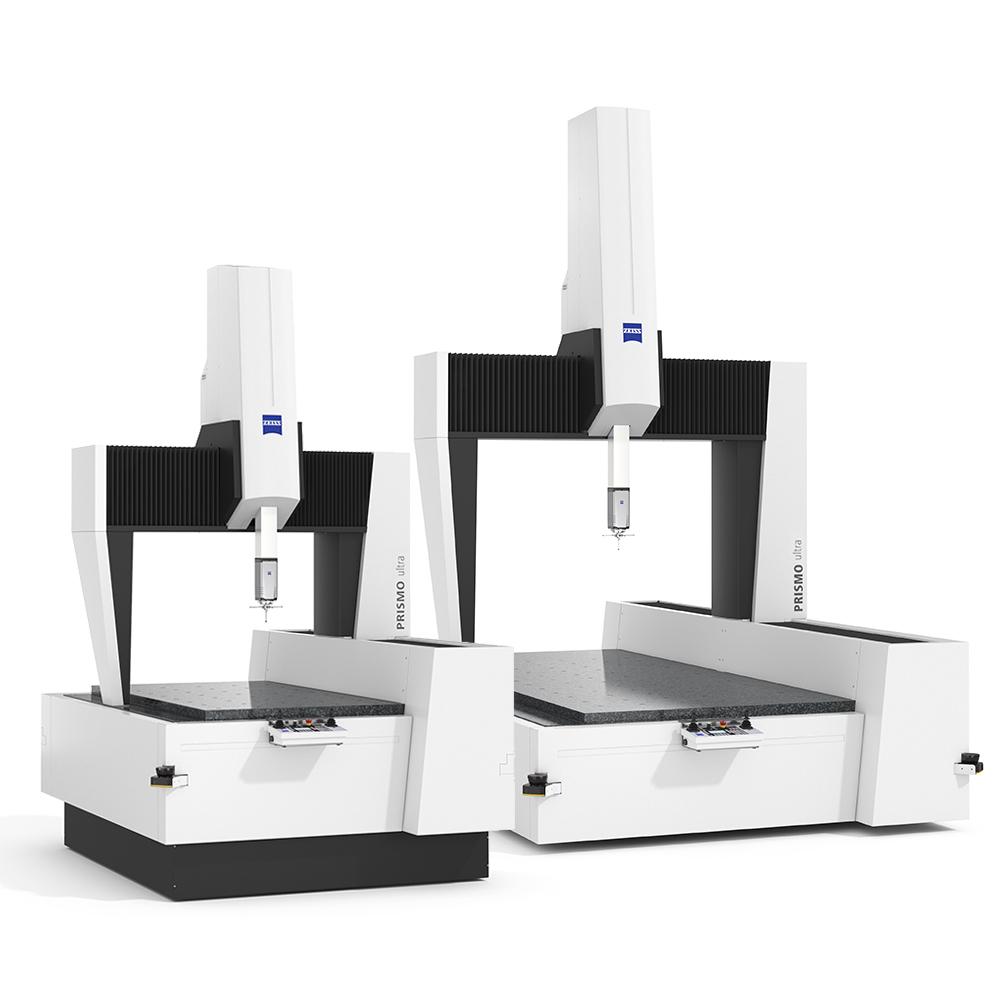

ZEISS PRISMO ultra est disponible en plusieurs tailles. De la plus petite version avec une plage de mesure de 700 x 1 000 x 500 mm à la plus grande version de cette machine à mesurer tridimensionnelle avec une plage de mesure de 1 600 x 3 000 x 1 000 mm.
