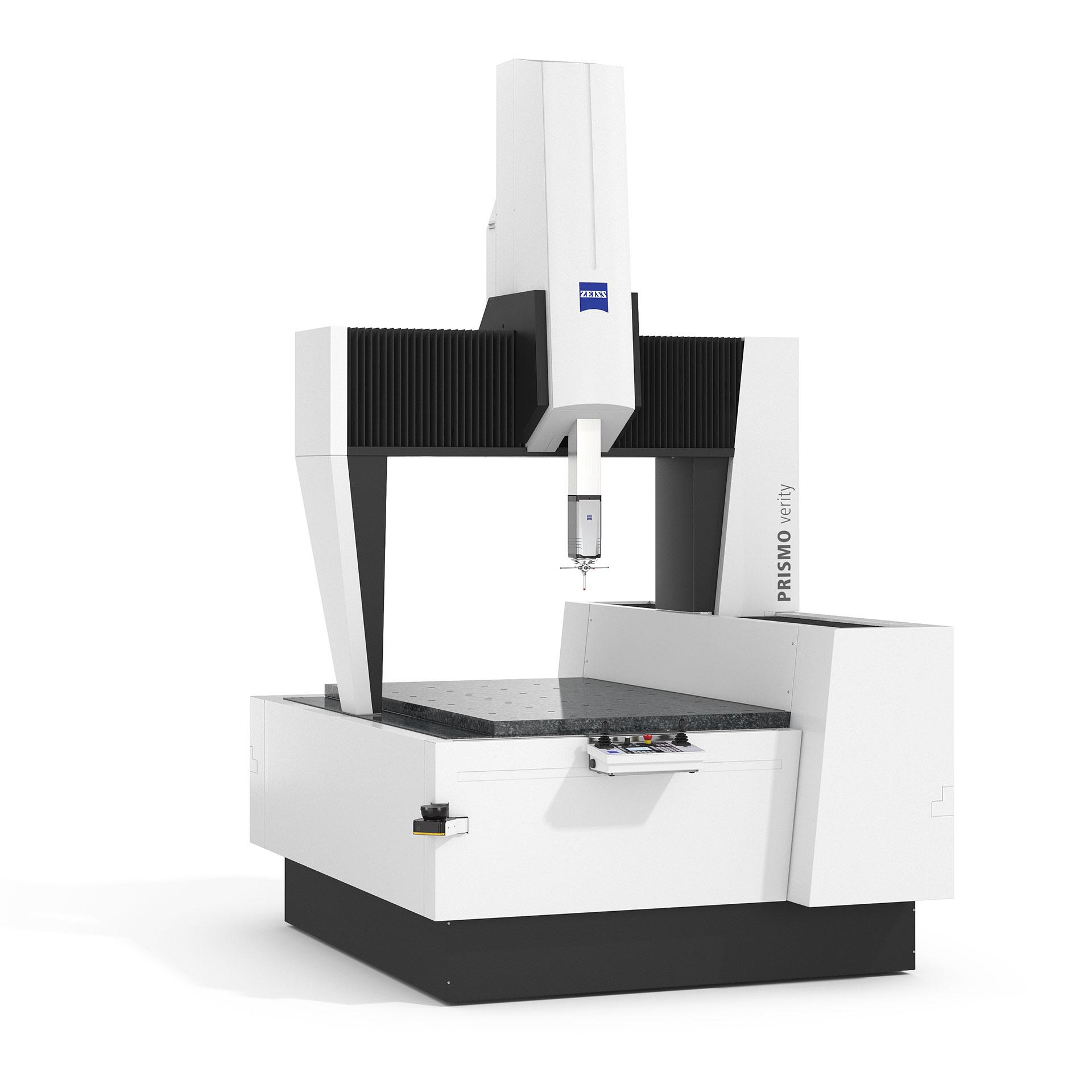

ZEISS PRISMO verity

La nouvelle norme

ZEISS PRISMO verity fournit des résultats avec une erreur de mesure de longueur de seulement 0,7 + L/400 µm et est la première MMT de sa catégorie grâce à des valeurs de mesure de forme améliorées. La machine à mesurer tridimensionnelle peut être utilisée pour un large éventail d'applications nécessitant un haut degré de précision et convient aux cellules de mesure de classe 3 conformément à la norme VDI/VDE 2627.

Précision exceptionnelle grâce à des valeurs améliorées
Convient aux cellules de mesure de classe 3
Balances ZERODUR^® à haute résolution
Disponible avec la sélection RT-AB pour une mesure plus précise des composants à symétrie de rotation

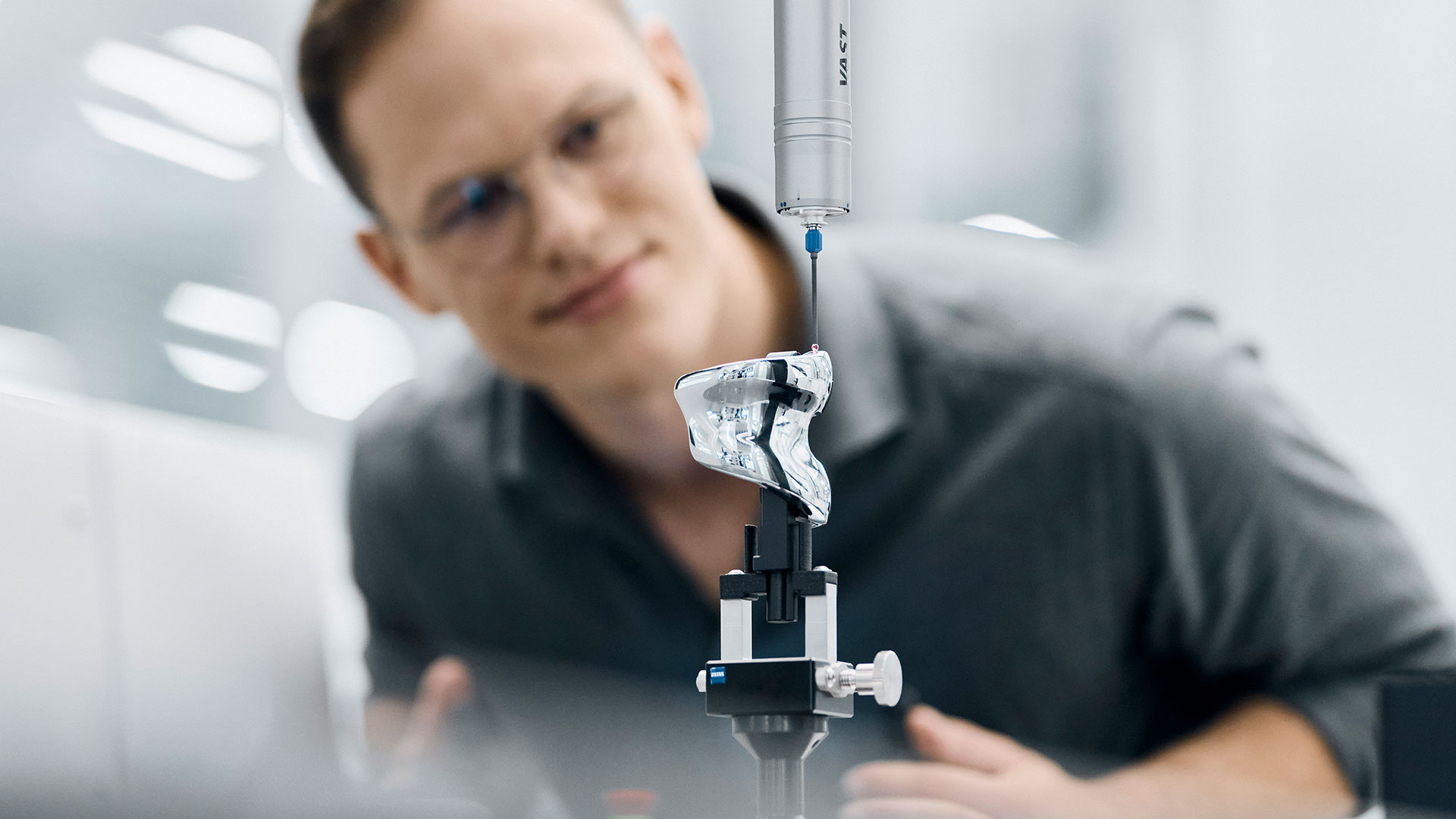

Précision exceptionnelle grâce à des valeurs améliorées

ZEISS PRISMO verity impressionne par ses valeurs de mesure de forme améliorées (également grâce à l'option ZEISS RT-AB select pour les composants à symétrie de rotation) et atteint une précision de mesure de 0,7 + L/400 µm. Grâce à la technologie du ZEISS VAST navigator, la vitesse de mesure maximale est réglée automatiquement – pour des mesures précises en peu de temps.

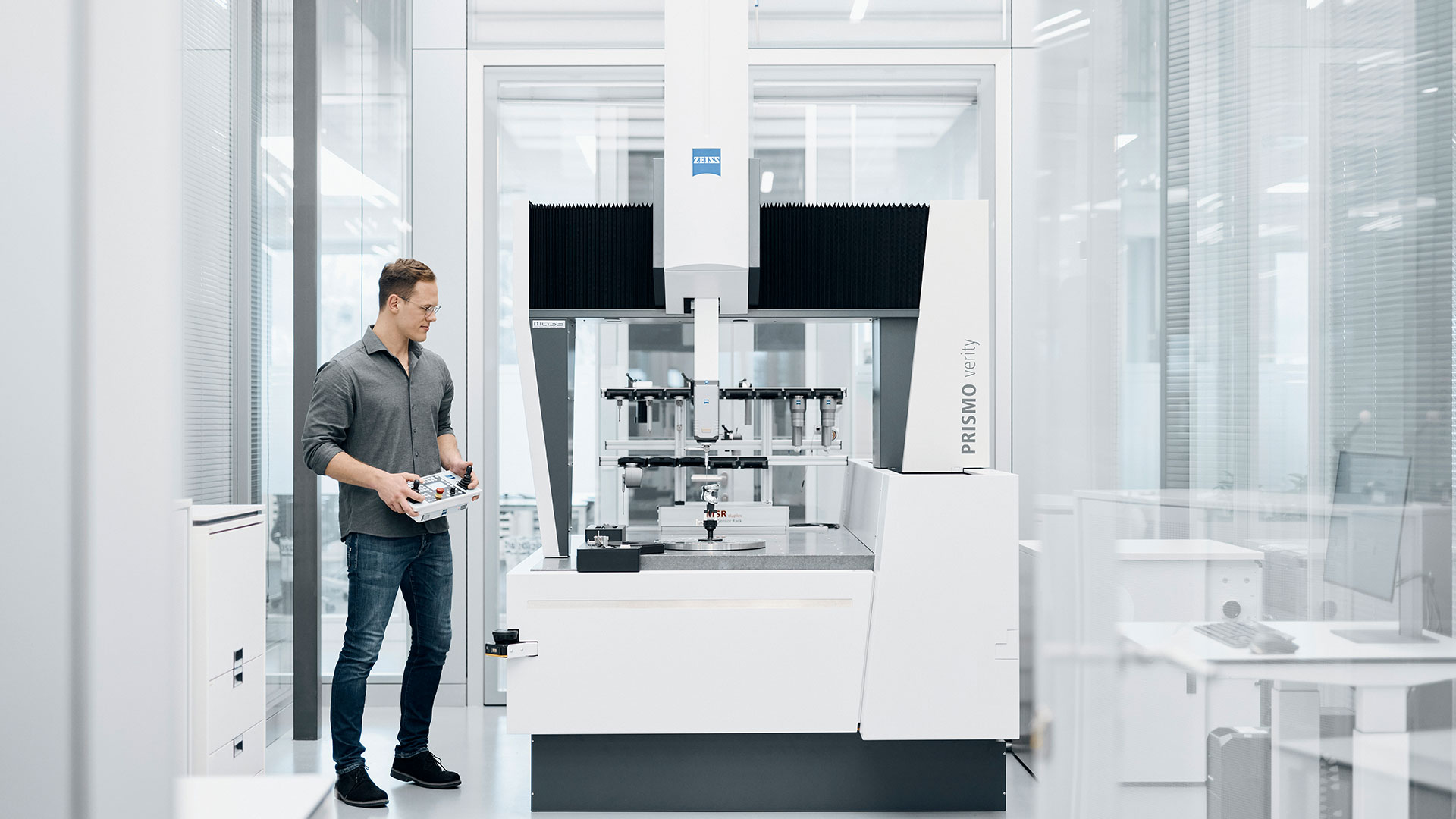

Convient aux cellules de mesure de classe 3

En adaptant le type de MMT, ZEISS PRISMO verity répond aux exigences des cellules de mesure de classe 3 conformément à la norme VDI/VDE 2627. Toutes les mesures nécessaires peuvent donc être effectuées dans une chambre climatisée à 19 - 22°C.

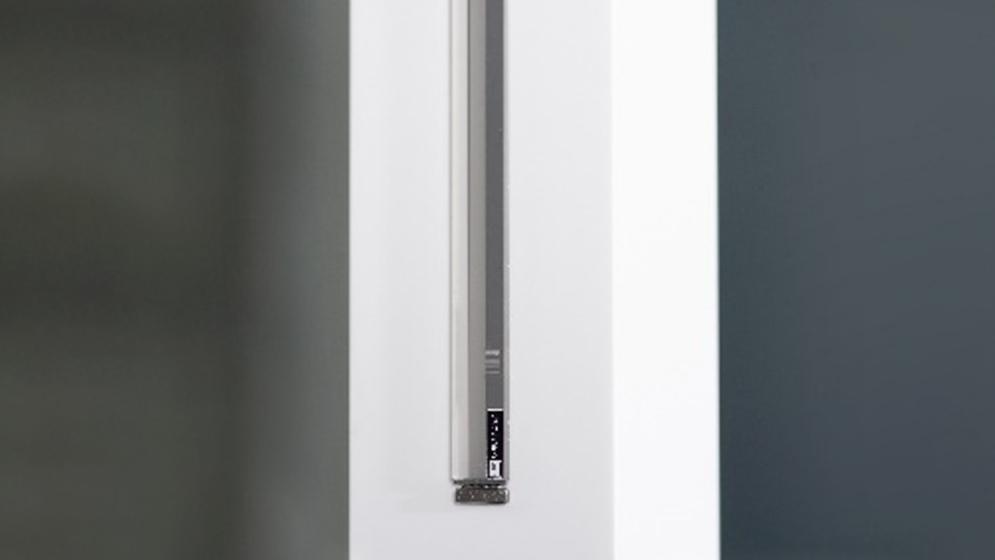

Balances ZERODUR^® à haute résolution

Les balances flottantes avec une résolution de 80 nm réduisent considérablement l'influence des changements induits thermiquement dans l'unité de base. Le matériau ZERODUR^® utilisé a un coefficient de dilatation thermique (CTE) quasi nul et exclut donc l'influence de la torsion et des fluctuations de température. L'utilisation de sondes de température n'est donc plus nécessaire et aucune correction supplémentaire n'est requise.

Une nouvelle ère commence avec ZEISS PRISMO verity

Plus qu'un simple lifting : les produits de la famille ZEISS PRISMO ont été entièrement repensés. Les nombreuses améliorations apportées permettent d'atteindre un tout nouveau niveau en matière de sécurité, de rentabilité et d'écologie, de flexibilité, d'ergonomie et enfin, de productivité. La productivité a été augmentée en ajustant les paramètres de mesure et en doublant la vitesse de mesure (de 150 mm/s à 300 mm/s). Dans le même temps, le niveau sonore a été réduit de 34 %. Qu'il s'agisse d'une commande à économie d'énergie, d'un panneau de commande au nouveau design, de mécanismes de sécurité automatisés ou d'une meilleure compatibilité avec les palpeurs, les produits de la gamme ZEISS PRISMO sont plus performants que jamais.

La productivité est accrue par l'ajustement des paramètres de mesure avec le doublement général de la vitesse de mesure (de 150 mm/s à 300 mm/s). Les nouveaux scanners laser de sécurité permettent également d'effectuer des mesures beaucoup plus rapides qu'auparavant, tout en respectant des normes de sécurité élevées. En effet, les scanners réduisent automatiquement leur vitesse lorsqu'ils détectent des personnes ou des objets dans la zone de sécurité. L'option ZEISS VAST Rotary Table Axis (ZVRA) assure également une meilleure productivité. La définition des axes sur un plateau tournant ne prend que 16 secondes avec cette fonction, ce qui représente un gain de temps de 80 % par rapport aux méthodes standard.
Toutes les MMT de la gamme ZEISS PRISMO sont certifiées par l'assurance sociale allemande des accidents (DGUV), reconnue au niveau international. Pour améliorer encore la sécurité, d'autres innovations ont été introduites, telles que les panneaux latéraux réglables. En réduisant la distance entre les pièces mobiles à moins de 4 mm, le risque d'écrasement est réduit. Les scanners laser de sécurité détectent également l'environnement de la machine à mesurer tridimensionnelle et réduisent automatiquement la vitesse dès que des personnes ou des objets sont détectés dans la zone définie.
Grâce au ZEISS PowerSaver intégré, la MMT est automatiquement déconnectée de l'alimentation électrique lorsqu'elle n'est pas utilisée. Les utilisateurs peuvent régler l'activation de la fonction individuellement et définir des temps d'arrêt spécifiques, ce qui réduit la consommation d'énergie. La nouvelle commande ZEISS C99m permet de réaliser des économies supplémentaires. Elle est plus fine et réduit la consommation d'énergie de 64 % par rapport au modèle précédent (lors d'un test interne comparant l'ancienne et la nouvelle commande). En outre, ZEISS AirSaver veille à ce que l'air comprimé s'éteigne au bout d'un temps prédéfini.

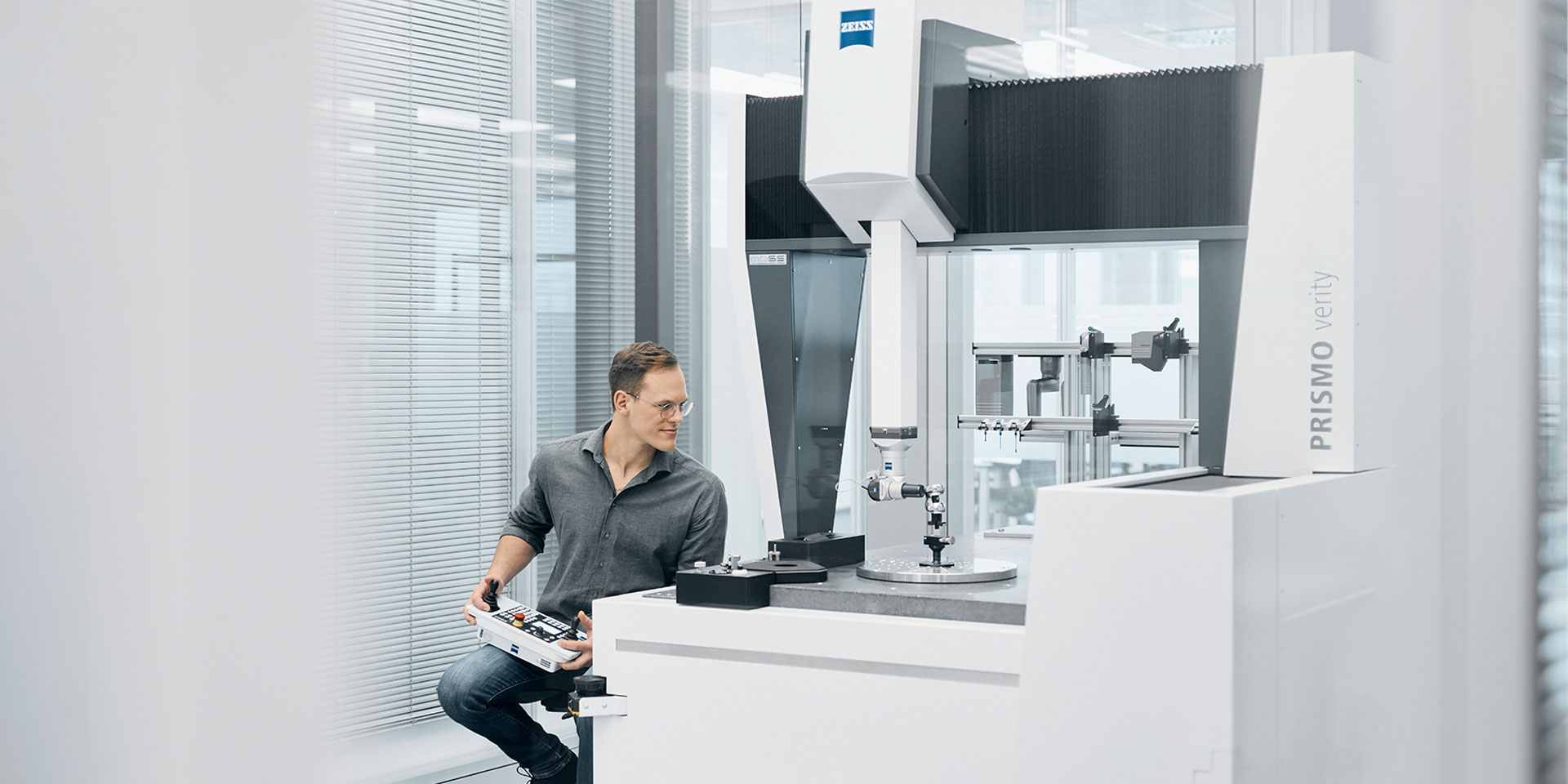

La commande via le panneau de commande permet une surveillance et une utilisation aisées. Lorsqu'il n'est pas utilisé, il peut être rangé dans le nouveau logement du panneau de commande. La plupart des commutateurs ont également été transférés directement de la commande au panneau de commande. En outre, un nouveau couvercle monté à l'avant permet de réduire la distance entre l'opérateur et le volume de mesure, ce qui facilite le travail de l'opérateur lors du chargement de composants lourds.
La technologie ZEISS mass permet une grande variété de sondes avec ZEISS PRISMO. Grâce à la nouvelle unité de commande ZEISS C99m, la MMT est désormais compatible avec deux capteurs supplémentaires : ZEISS ROTOS (capteur de rugosité) et ZEISS LineScan (capteur optique), pour encore plus de flexibilité opérationnelle.

Plus de durabilité dans vos processus de mesure avec ZEISS PRISMO

La consommation d'énergie est au cœur de l'utilisation de chaque machine. Elle joue un rôle essentiel dans la phase d'utilisation active et a un impact significatif sur le bilan environnemental. Grâce à ses fonctions d'économie d'énergie et à un nouveau système de commande économe en énergie, ZEISS PRISMO est un excellent exemple de consommation efficace des ressources dans le domaine de la métrologie industrielle. La gamme ZEISS PRISMO est synonyme de durabilité et définit de nouvelles normes en termes de précision, de vitesse et de durabilité.

La nouvelle gamme ZEISS PRISMO est équipée de la nouvelle unité de commande C99m, qui réduit la consommation d'énergie de 64 % par rapport aux modèles précédents.

Plus de durabilité dans vos processus de mesure avec ZEISS PRISMO

Grâce à la fonction ZEISS PowerSaver, la machine est déconnectée de l'alimentation électrique lorsqu'elle n'est pas utilisée et la consommation d'énergie est réduite à zéro pendant les temps d'arrêt. Les utilisateurs peuvent définir l'activation de ZEISS PowerSaver à des moments précis.

ZEISS AirSaver assure des économies supplémentaires et éteint automatiquement l'air comprimé après un temps prédéfini.

Une gamme complète pour une certitude et une productivité accrues

La technologie de fabrication de GROB est utilisée par plus de deux tiers de tous les fabricants de voitures électriques. L'entreprise familiale bavaroise doit ce rôle de leader du marché principalement grâce à ses normes de qualité rigoureuses. C'est pourquoi GROB s'appuie depuis de nombreuses années sur la gamme complète de ZEISS.

Caractéristiques techniques

Précision de	0,7 + L/400 µm
Plage de température	19-22 °C
Technologie ZEISS mass	✔
Conforme aux normes de l'assurance sociale allemande des accidents (DGUV)	✔
Possibilité d'adapter les anciens modèles	✔
ZEISS PowerSaver	✔
Compatibilité ZVRA et ZVR	ZVRA (disponible en option)
Échelle en vitrocéramique	ZERODUR® : Résolution 80 nm

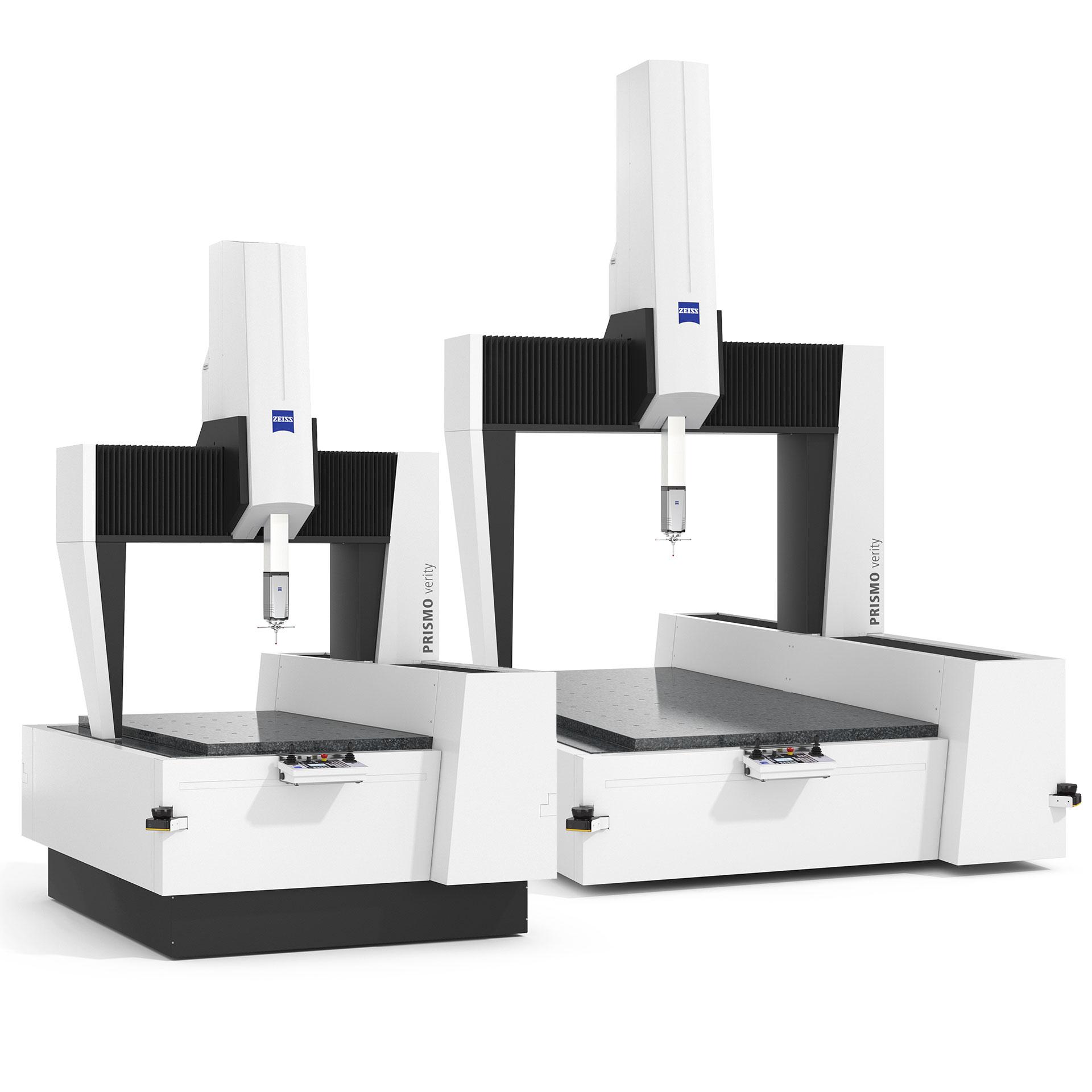

Tailles	7/9/5 - 12/18/10
