Découvrez la gamme ZEISS SPECTRUM

La gamme ZEISS SPECTRUM est unique dans sa catégorie. Les machines de mesure tridimensionnelles à pont offrent des valeurs d'exactitude élevées et une grande souplesse d'utilisation des capteurs. Bénéficiez d'une technologie avancée, de processus efficaces, d'une mesure active en option et de résultats de mesure très précis pour une gamme de pièces et d'applications. Outre des mesures tactiles fiables, les MMT ZEISS SPECTRUM offrent également une mesure sans contact grâce à leur compatibilité avec notre nouveau scanner laser ZEISS LineScan One. La mesure sans contact est l'un des points forts de cette catégorie, offrant un excellent rapport qualité-prix.

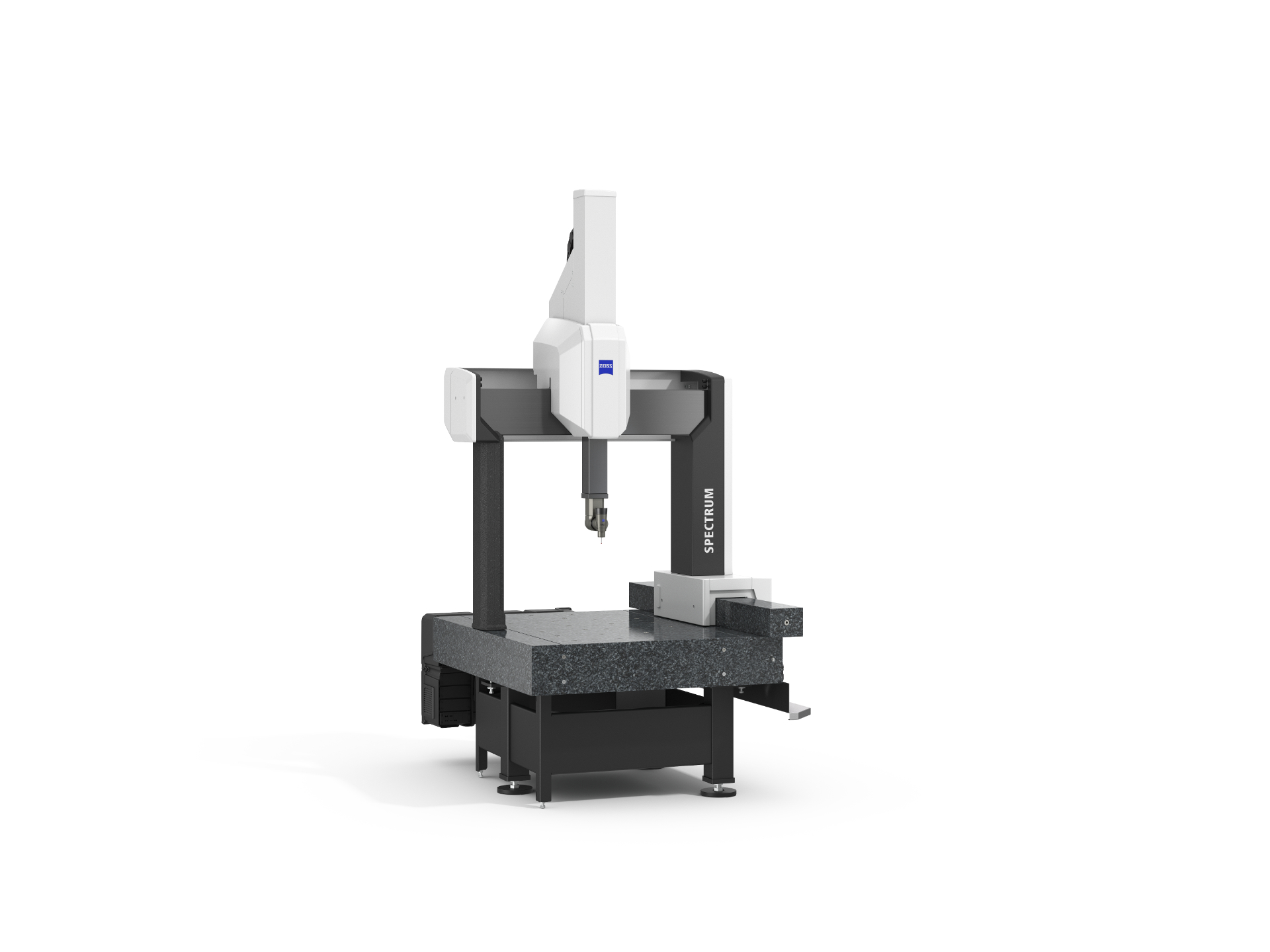

  • ZEISS SPECTRUM

    Palpage tactile et sans contact
    ZEISS SPECTRUM

    La nouvelle ZEISS SPECTRUM offre un palpage tactile avec différents capteurs, ainsi qu'un palpage sans contact avec LineScan One. ZEISS SPECTRUM offre désormais une meilleure exactitude et une plage de mesure augmentée de 200 mm.

    En savoir plus

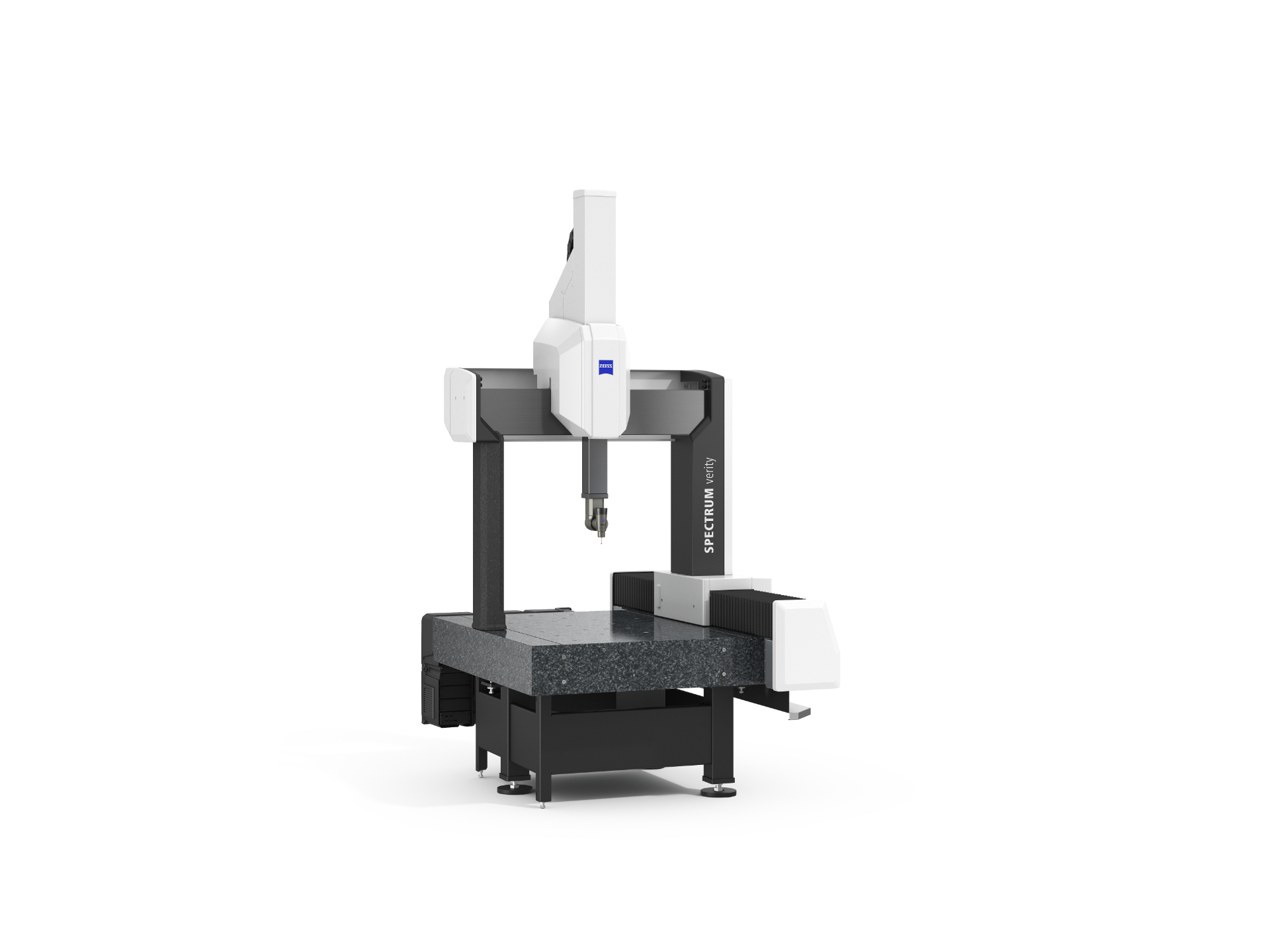

  • ZEISS SPECTRUM verity

    Mesure active avec ZEISS VAST XT gold
    ZEISS SPECTRUM verity

    ZEISS SPECTRUM verity offre de meilleures valeurs d'exactitude et une plus grande flexibilité des capteurs, y compris ZEISS VAST XT gold. Avec ce capteur, ZEISS SPECTRUM verity offre une mesure active, ce qui signifie un palpage rapide et précis avec une flexibilité maximale.

    En savoir plus

Avantages

La gamme ZEISS SPECTRUM offre le meilleur rapport qualité-prix et des solutions adaptées à vos besoins, qu'il s'agisse de la mesure d'un point unique, du mode balayage, du RDS pour les structures complexes ou de la mesure sans contact, permettant de prendre facilement des décisions en fonction de l'application.

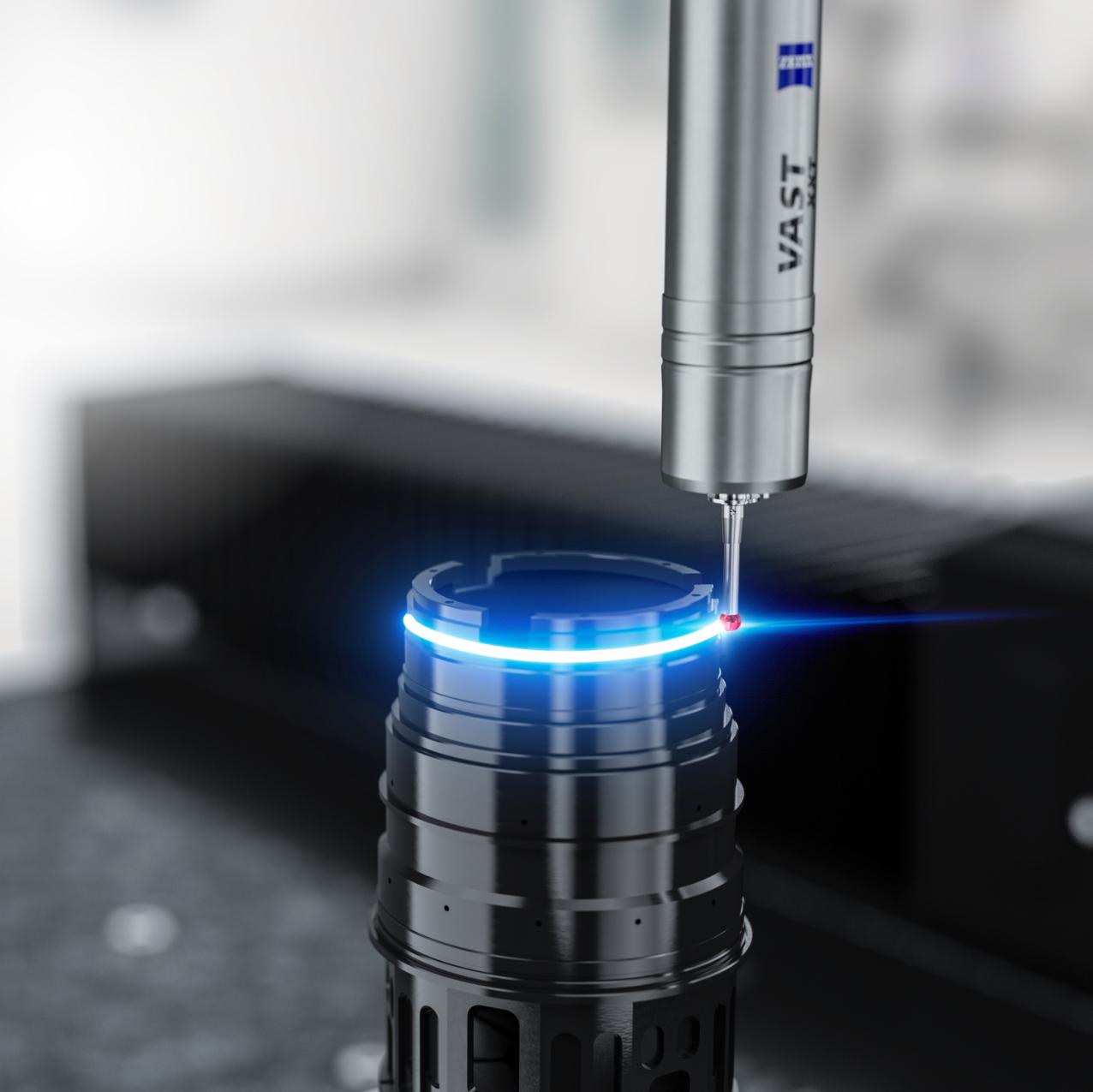

Une technologie de palpage à laquelle vous pouvez faire confiance

Une technologie de palpage à laquelle vous pouvez faire confiance

ZEISS SPECTRUM offre les performances les plus élevées de sa catégorie. Le palpage d'une multitude de points uniques permet d'éliminer les erreurs dues à des mesures ponctuelles et d'obtenir des résultats plus sûrs.

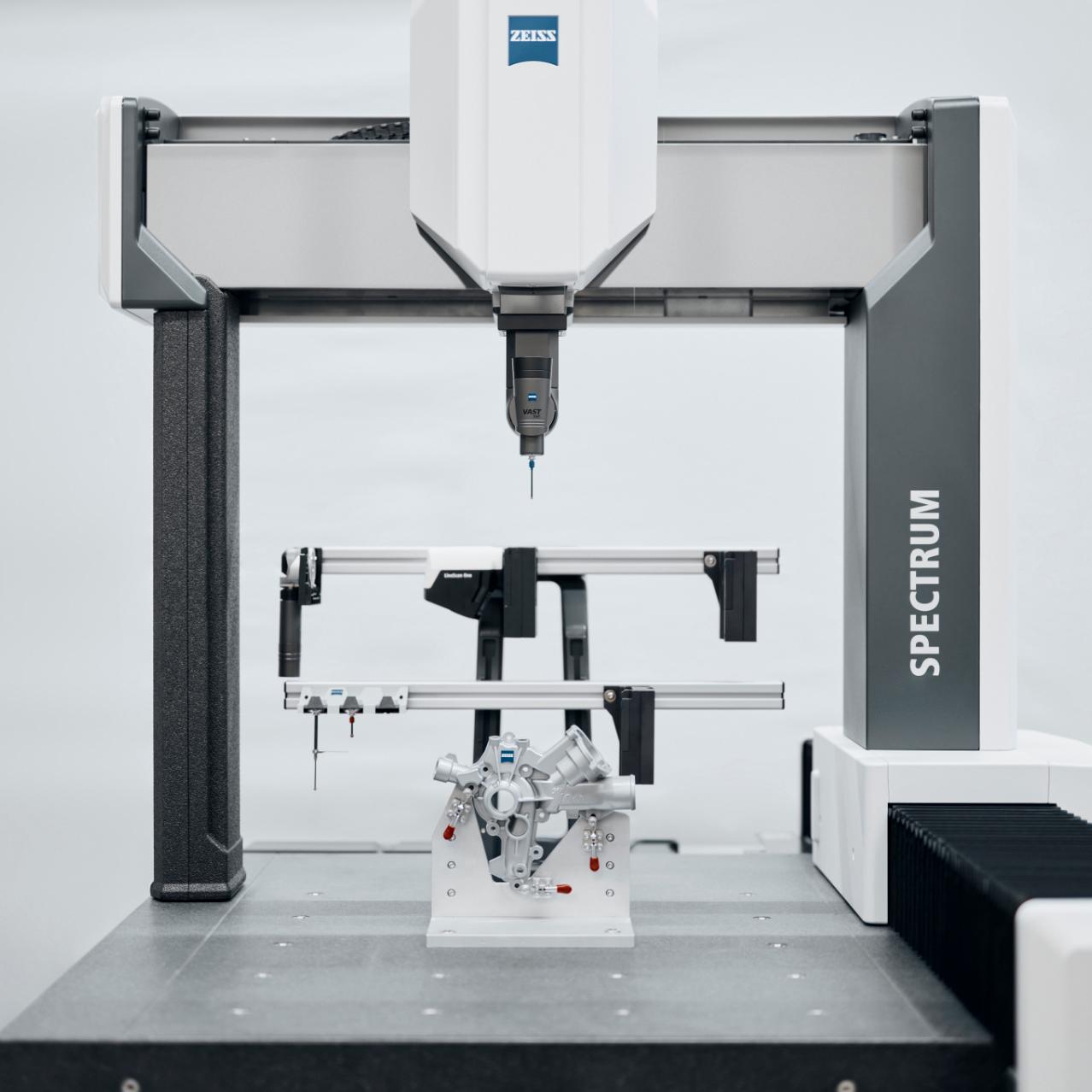

Palpage tactile et sans contact

Palpage tactile et sans contact

Avec le nouveau scanner laser LineScan One, ZEISS SPECTRUM propose la mesure tactile et sans contact en un seul système. Les possibilités de double mesure permettent de répondre plus efficacement à la demande croissante de pièces géométriquement complexes.

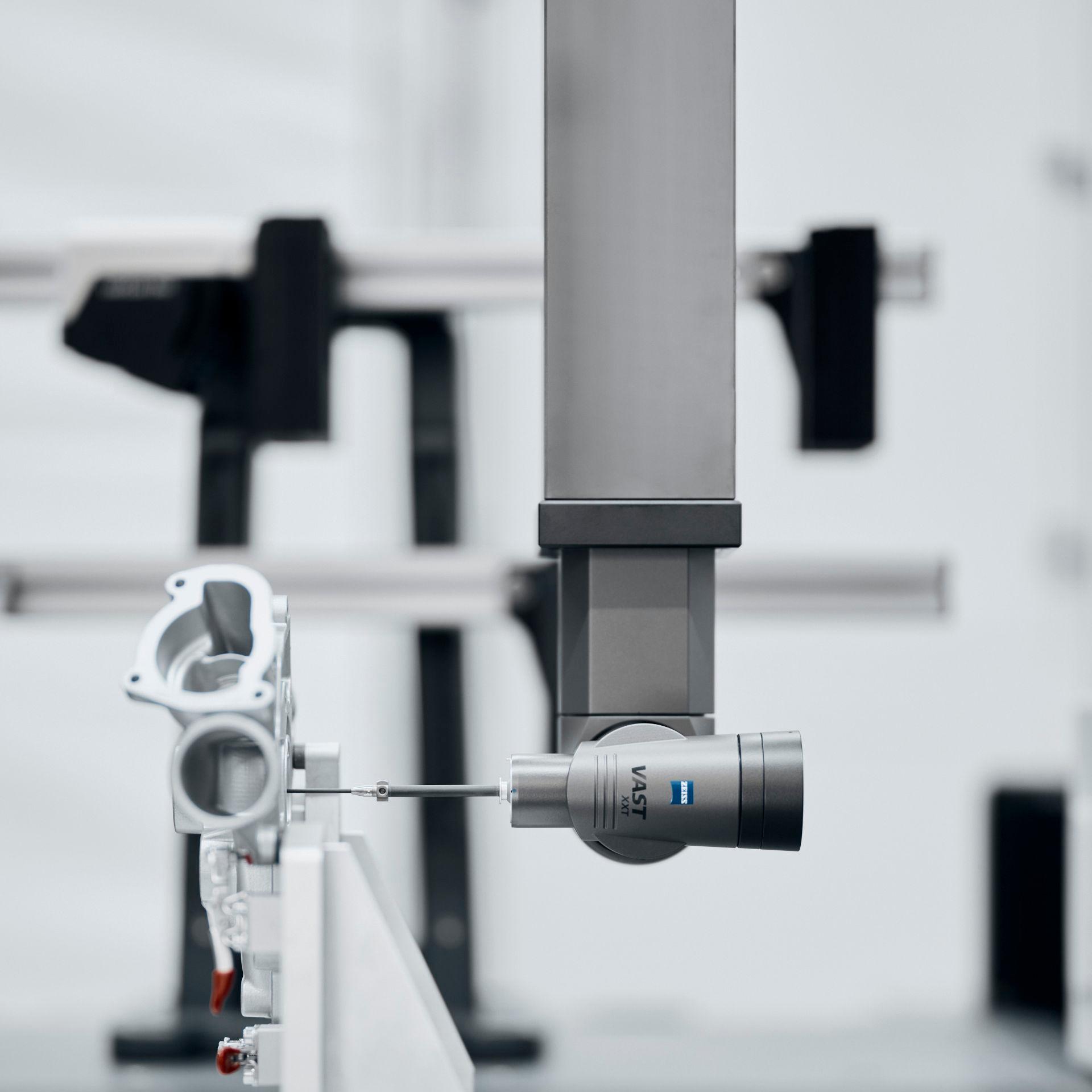

Encombrement intelligent et volume de mesure

Encombrement intelligent et volume de mesure

Le faible encombrement de 2,2 m2 (y compris le boîtier de commande dorsal) laisse plus d'espace dans la cellule de mesure. En outre, le design compact du nouveau capteur permet d'économiser 30 % de l'espace de mesure.

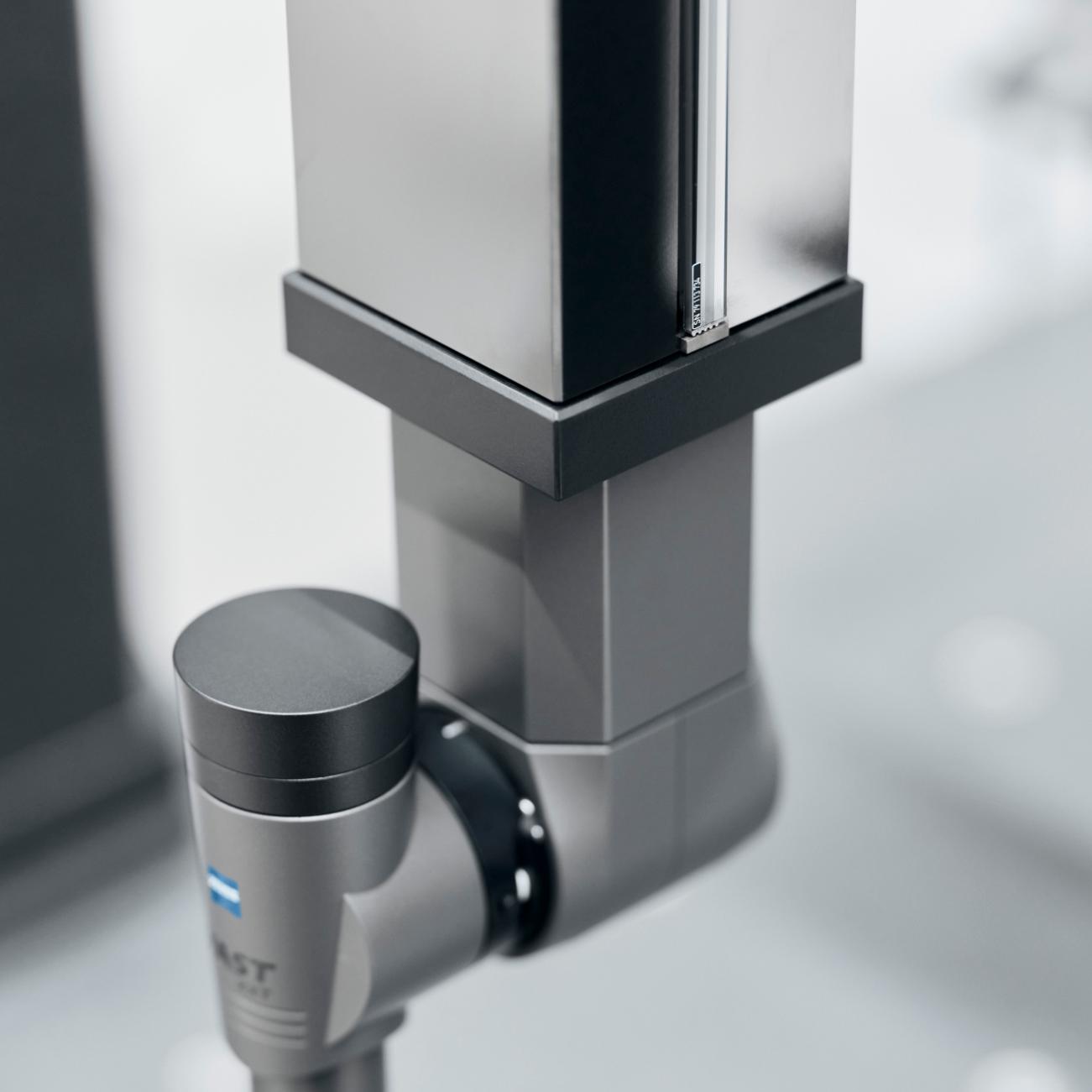

Stabilité et fiabilité du système

Stabilité et fiabilité du système

ZEISS SPECTRUM est équipée d'échelles en vitrocéramique qui ne se dilatent pratiquement pas dans une large gamme de températures. Un cadre de base plus rigide et une construction en trépied offrent une transition de force parfaite et une protection contre les tremblements de terre.

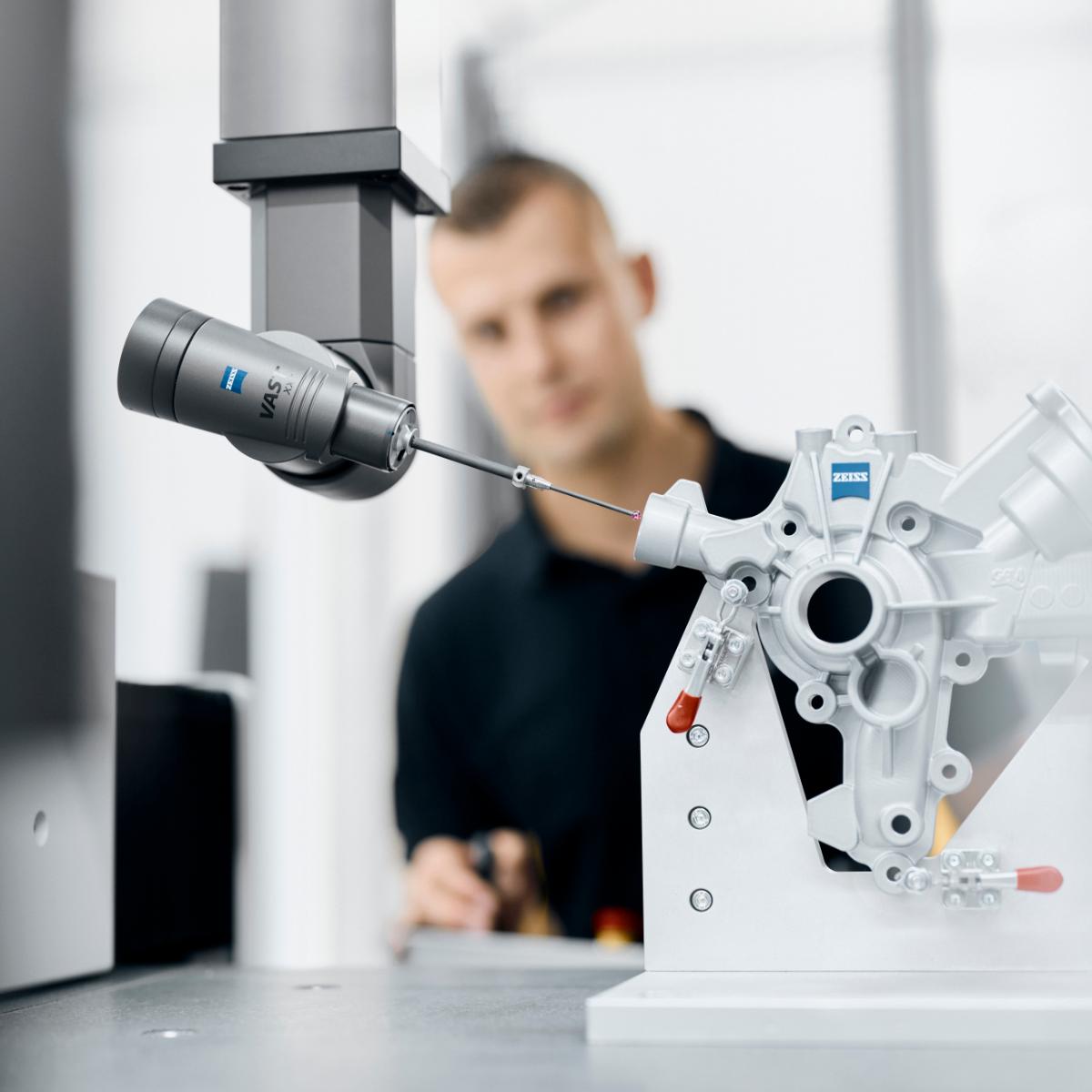

Flexibilité et efficacité

Flexibilité et efficacité

La plage d'incrément de 5° de ZEISS SPECTRUM dans les axes A et B permet 5 184 positions possibles ; la plage d'incrément de 2,5° de ZEISS SPECTRUM verity permet d'obtenir 20 736 positions. Avec la CAA, la qualification complète ne prend que 12 minutes.

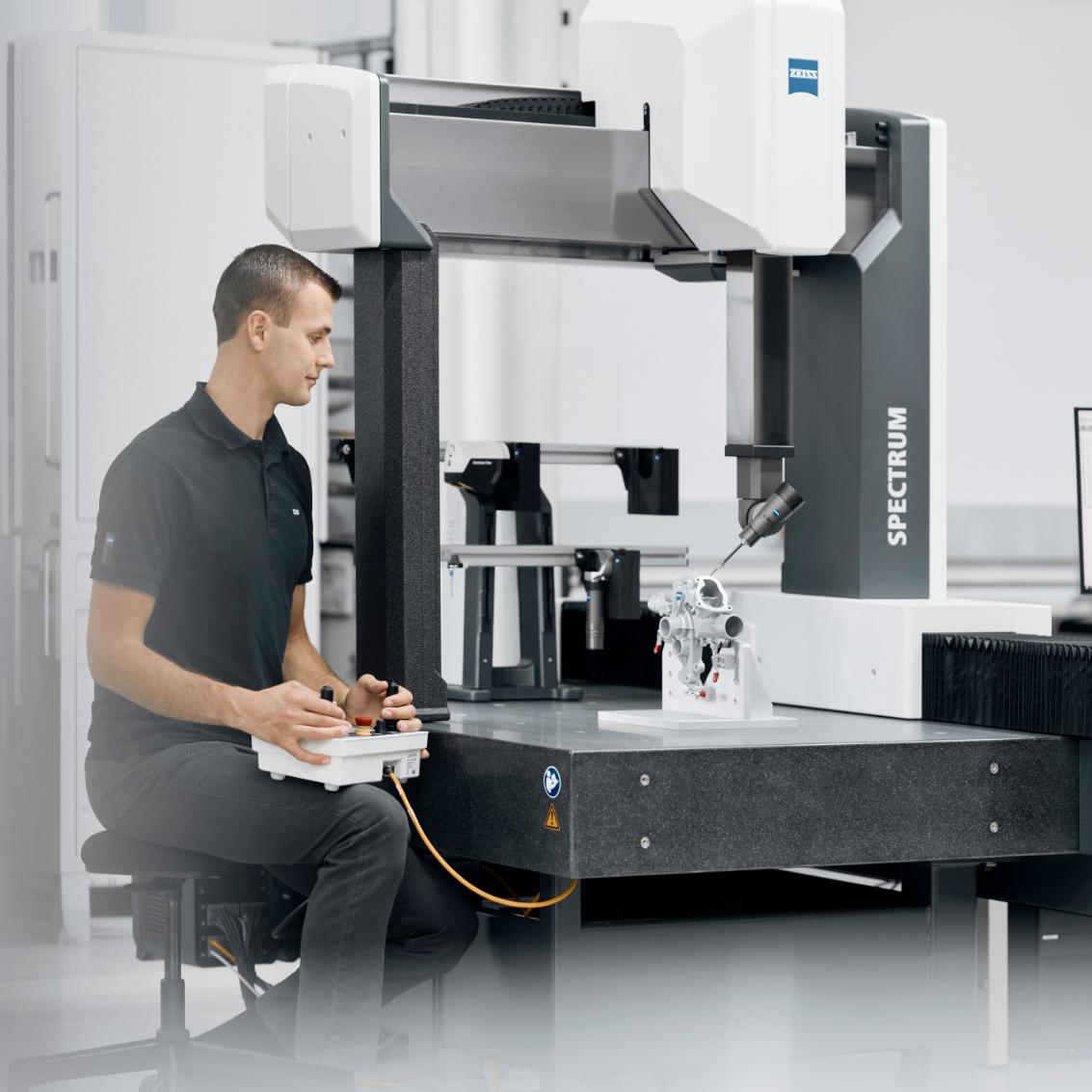

Ergonomie et facilité d'utilisation

Ergonomie et facilité d'utilisation

L'opérateur de la machine bénéficie d'une position de travail conviviale et ergonomique devant la MMT. La hauteur et l'encombrement réduits de ZEISS SPECTRUM favorisent l'ergonomie des conditions de travail.

Comparaison technique

ZEISS SPECTRUM
ZEISS SPECTRUM verity

Type

Pont de la MMT dans la cellule de mesure

Pont de la MMT dans la cellule de mesure

Tailles

7/7/6 ; 7/10/6
9/12/6 ; 9/18/6

7/7/6 ; 7/10/6
9/12/6 ; 9/18/6

Capteurs compatibles

RDS-CR5-CAA / VAST XXT TL3 / TL1
RDS-CR5-CAA / VAST XXT TL3 design compact
VAST XXT direct / LineScan One

RDS-CR1-CAA / VAST XXT TL3 / TL1
RDS-CR1-CAA / VAST XXT TL3 design compact
VAST XT gold
VAST XXT direct / LineScan One

Exactitude

Jusqu'à : 1,8+L/250

Jusqu'à : 1,7+L/300

Logiciel

ZEISS CALYPSO

ZEISS CALYPSO

Mesure flexible

ZEISS SPECTRUM est équipée pour être le partenaire idéal de la mesure des petits appareils électroniques jusqu'aux carters de plus grande taille dans l'industrie automobile.

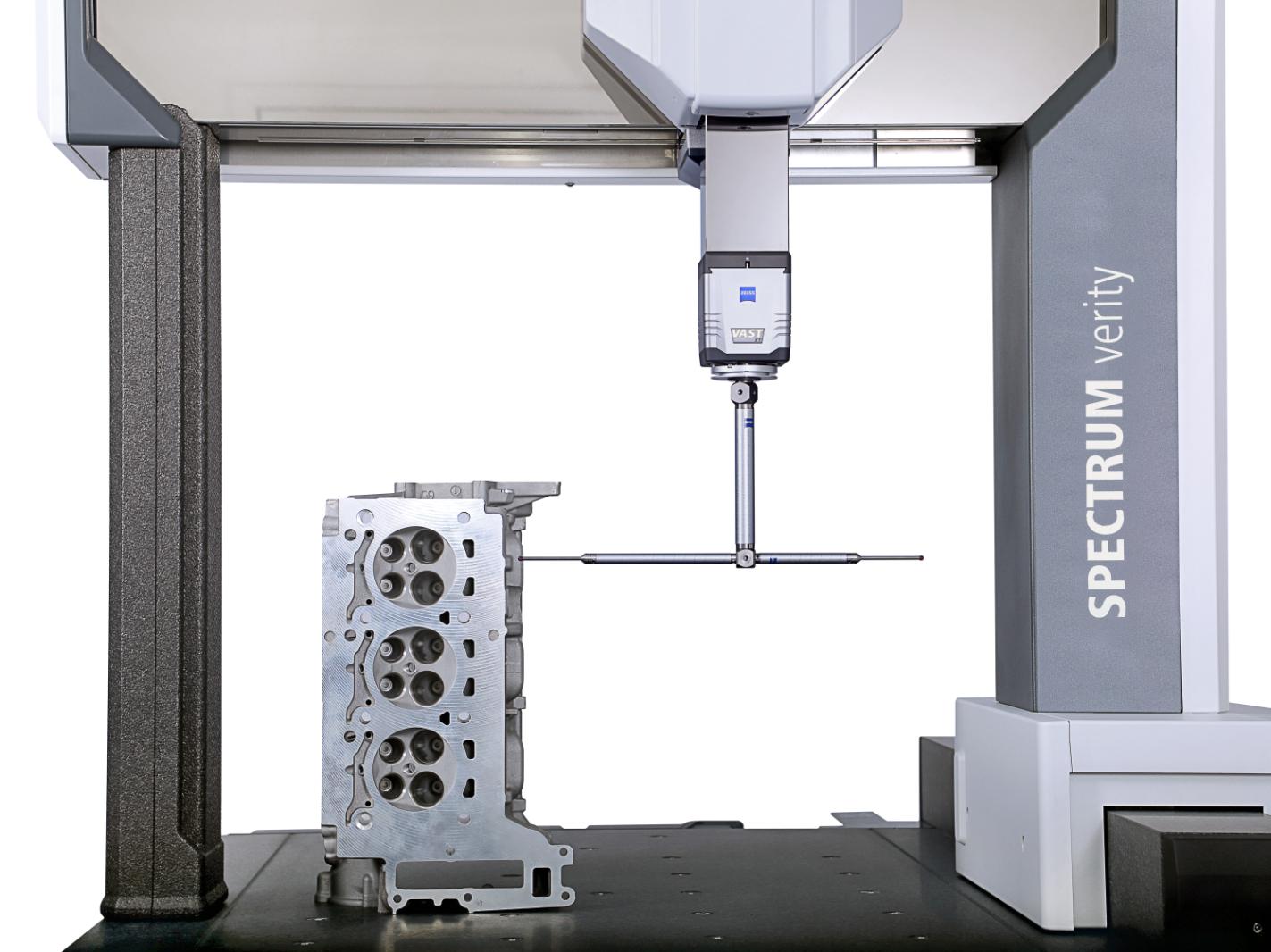

  • Mesure tactile et active fiable

    Mesure tactile et active fiable

    La technologie de mesure tactile de ZEISS offre une grande sécurité opérationnelle, une grande exactitude et un grand rendement. Des pièces entières peuvent être mesurées en un seul mouvement fluide et continu, ce qui permet d'atteindre des vitesses plus élevées, de supprimer les influences environnementales et de recueillir beaucoup plus de données.

    Avec le capteur ZEISS VAST XT gold, ZEISS SPECTRUM verity offre également une mesure active. Ce système utilise des électro-aimants commandés par logiciel et des commandes de force qui exercent une force nette nulle. Il permet d'obtenir une plus grande exactitude à des vitesses de mesure encore plus rapides et est également idéal pour les géométries non standard.

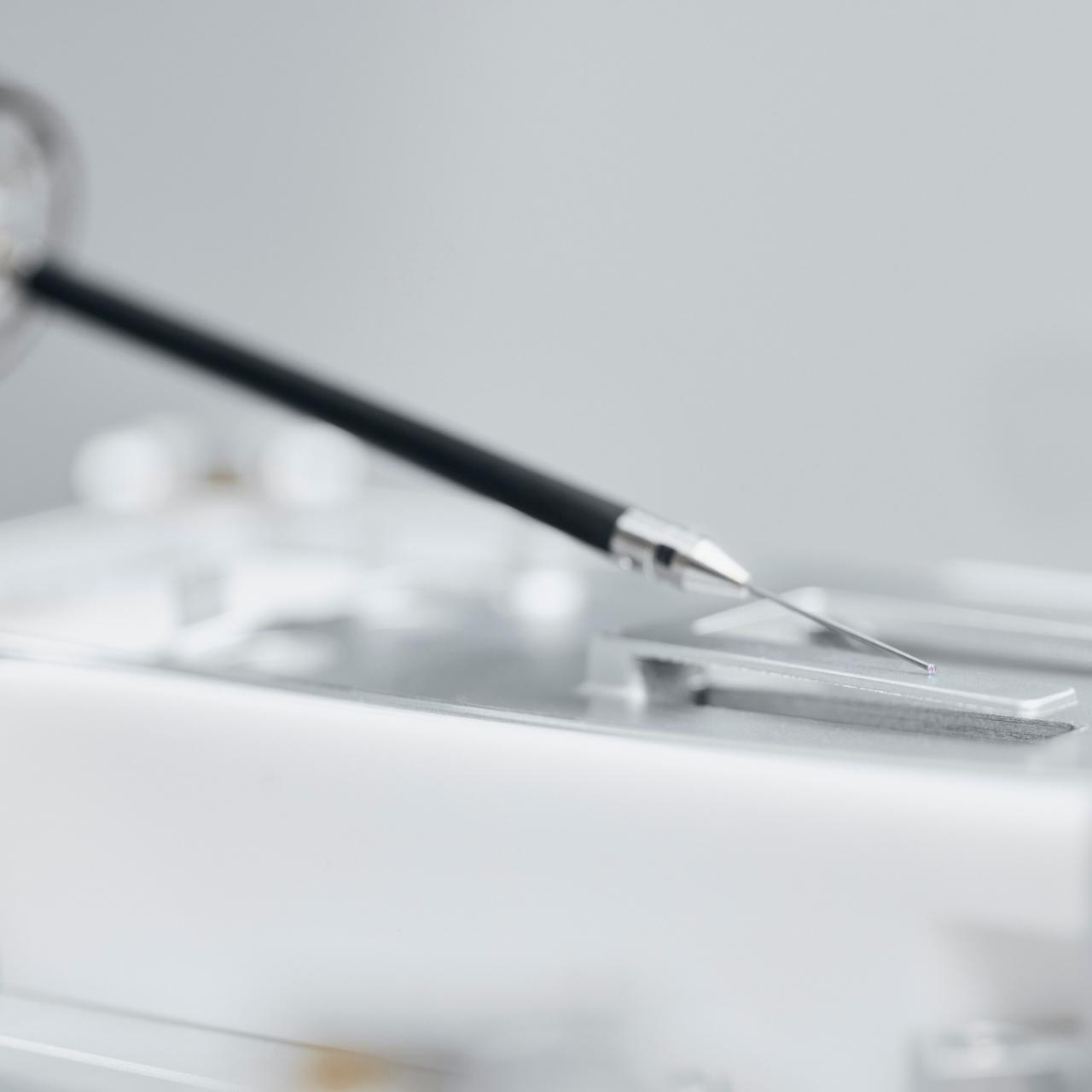

  • Mode ZEISS SoftTouch avec VAST XXT TL1

    Le mode ZEISS SoftTouch des capteurs VAST XXT TL1 permet d'obtenir les meilleures performances de mesure tactile possibles dans cette catégorie pour les très petites structures et les tôles facilement pliables. Grâce à la réduction du pliage du matériau, le mode SoftTouch offre une répétabilité, une vitesse de mesure plus élevée et une grande exactitude pour les pièces déviées, ceci aussi bien pour les mesures ponctuelles que pour les mesures par palpage.

    Les clients ont la possibilité de choisir entre une plus grande efficacité ou une plus grande exactitude pour les pièces standard et flexibles. Les résultats précis et rapides permettent d'économiser jusqu'à 40 % de la durée du cycle de mesure.

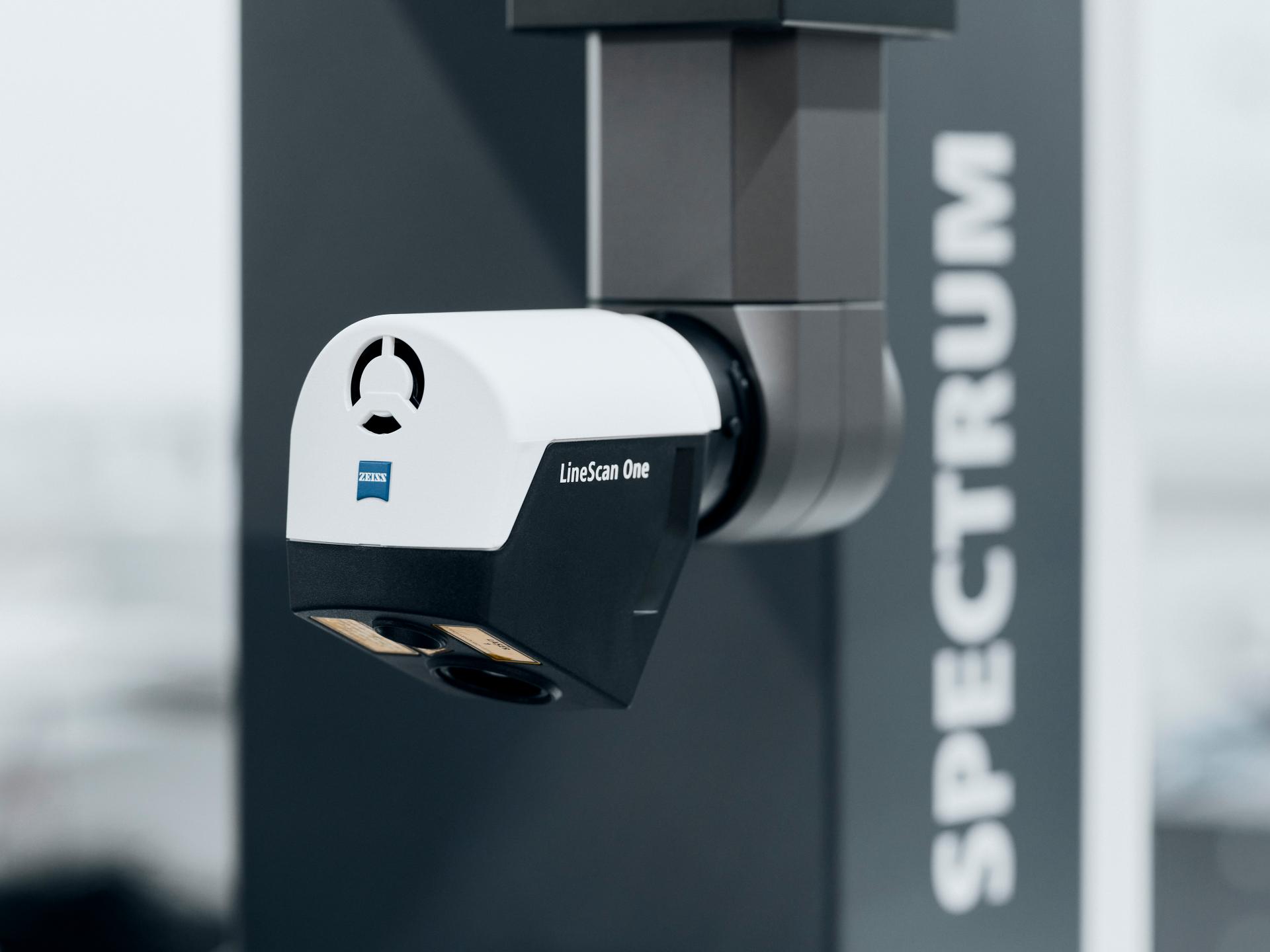

  • LineScan One pour la mesure sans contact

    LineScan One est un capteur sans contact à triangulation laser qui permet de capturer d'énormes nuages de points afin de comparer la géométrie nominale à la géométrie réelle. L'option de mesure sans contact rend le ZEISS SPECTRUM unique dans sa catégorie.

    Aperçu de LineScan One :

    • Bon rapport qualité-prix
    • Haute exactitude avec 20 microns
    • Intégration directe d'un logiciel puissant dans ZEISS CALYPSO pour une interface unique et facile à utiliser et des fonctions étendues à l'avenir (mesure à 4 axes avec plateau tournant)
    • Très rapide avec 232 960 points par seconde

Applications

  • Industrie

    Avec ZEISS SPECTRUM, mesurez des pièces industrielles telles que des pièces de commande numérique, des carters d'accessoires et des composants mécaniques.

  • Électronique

    ZEISS SPECTRUM est idéal pour mesurer les petits appareils électroniques, notamment les connecteurs, les boîtiers, les cadres intermédiaires ou les feuilles minces.

  • Automobile

    Dans l'industrie automobile, ZEISS SPECTRUM convient aux petits carters, aux pièces d'estampage, aux pièces usinées par CNC et aux pièces en plastique.

  • Ateliers de travail

    ZEISS SPECTRUM convient parfaitement à la mesure des pièces de fabrication, des pièces de tôlerie, des pièces d'estampage et des pièces en plastique.

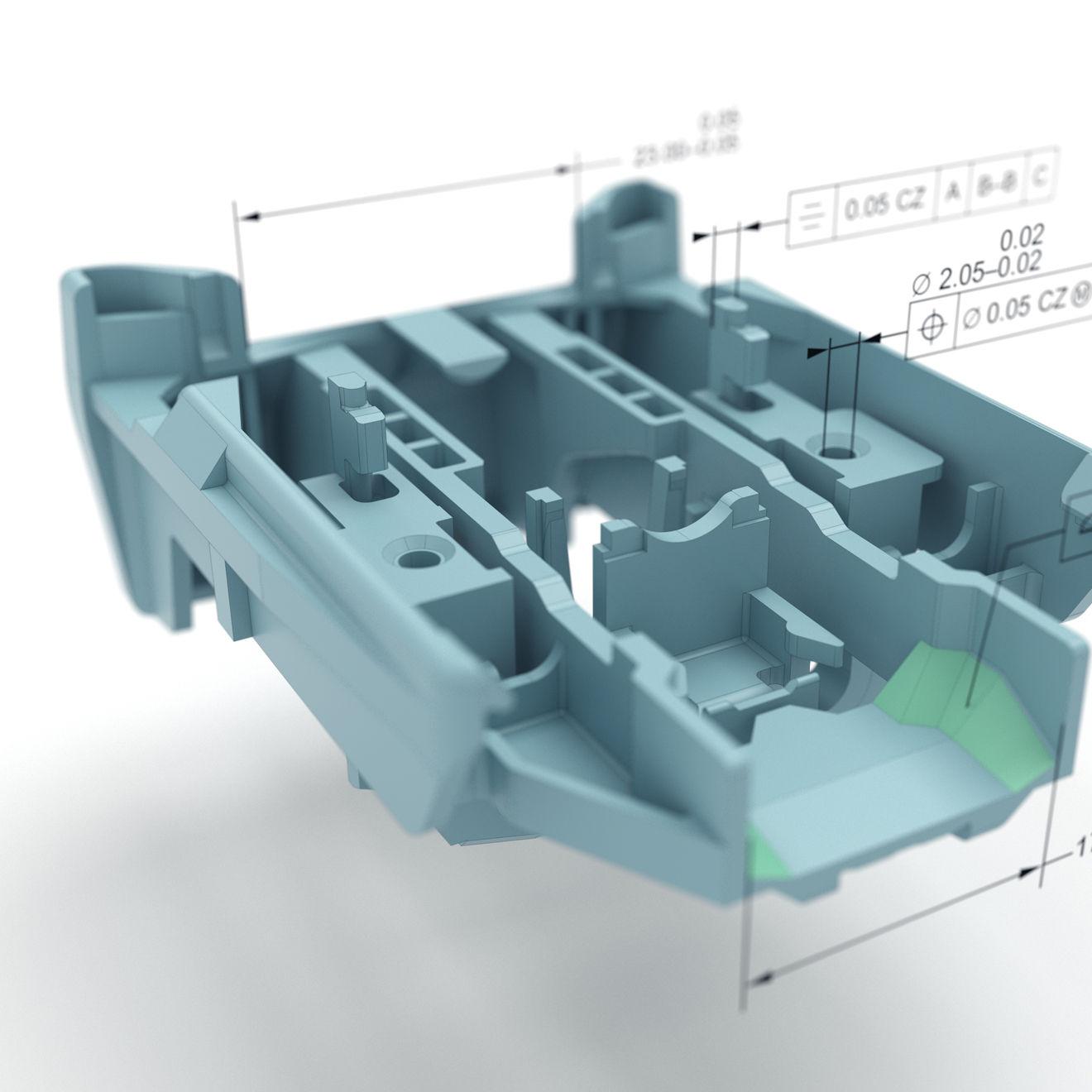

ZEISS CALYPSO

Logiciel ZEISS CALYPSO

Logiciel pour la métrologie dimensionnelle

ZEISS CALYPSO mesure les géométries standard de manière simple, rapide et fiable. Programmez facilement des plans de mesure en cliquant sur les caractéristiques souhaitées. Le logiciel génère automatiquement et de manière optimale les trajets. Grâce à de nombreuses extensions disponibles en option, ZEISS CALYPSO offre également les outils adéquats pour répondre à des exigences particulières, par exemple avec ZEISS CALYPSO VAST probing et ZEISS CALYPSO pallet optimizer. Ces fonctions permettent d'effectuer des mesures jusqu'à 25 % plus rapidement.
