Gamme ZEISS SPECTRUM

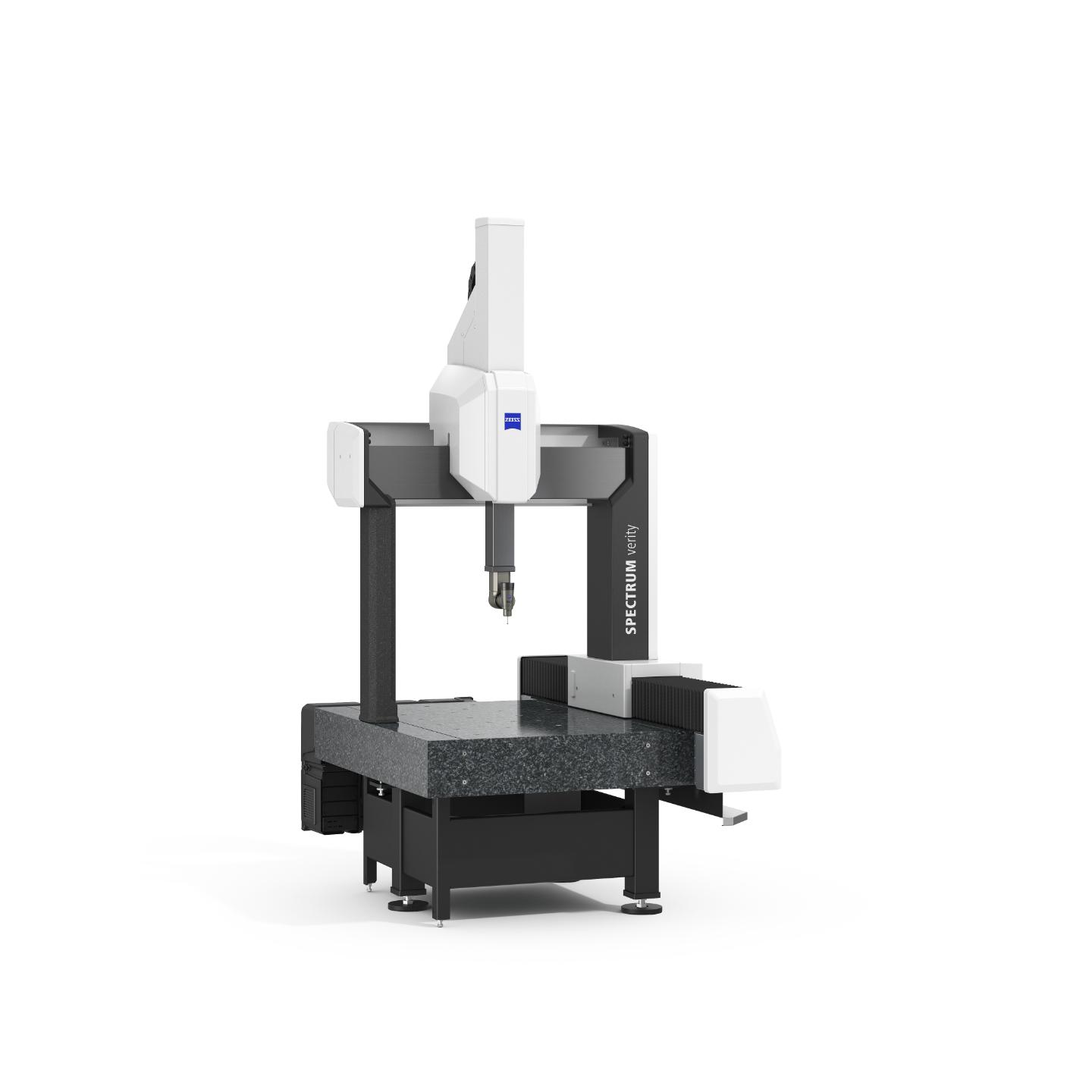

ZEISS SPECTRUM verity

Mesure active et grande exactitude pour des résultats fiables

Cette machine à mesurer tridimensionnelle à portique offre des valeurs d'exactitude élevées et une grande souplesse d'utilisation des capteurs. Bénéficiez d'une technologie de pointe, de processus efficaces, d'une mesure active et de résultats de mesure très précis pour toute une série de pièces et d'applications. Outre des mesures tactiles fiables, ZEISS SPECTRUM verity offre une mesure sans contact grâce à sa compatibilité avec notre nouveau scanner laser LineScan One. La mesure sans contact est l'un des points forts de cette catégorie, offrant un excellent rapport qualité-prix.

Palpage tactile et sans contact
Mesure active avec ZEISS VAST XT gold
Mode SoftTouch pour une efficacité accrue

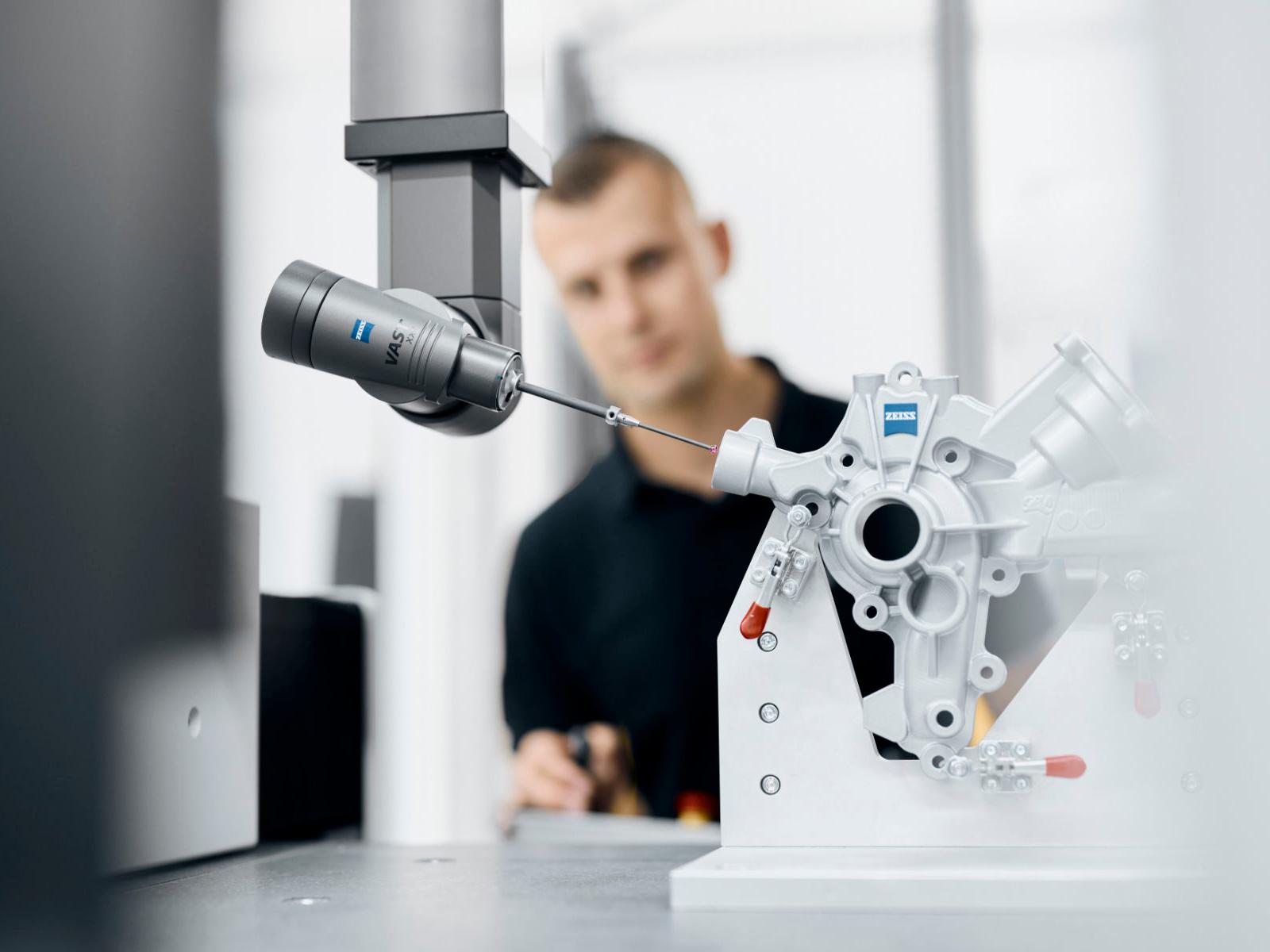

Palpage tactile avec la technologie de mesure ZEISS

ZEISS SPECTRUM verity est équipé de fonctions avancées pour la mesure tactile afin d'obtenir une plus grande exactitude. Les mesures en un seul point permettent d'estimer les conditions entre les points de mesure par interpolation, ce qui risque de ne pas tenir compte des écarts importants. La technologie de palpage ZEISS, quant à elle, permet de capturer des milliers de points de données en quelques secondes seulement pour un contrôle qualité tactile réellement fiable.

Cette technologie offre une plus grande sécurité opérationnelle, une plus grande exactitude et un meilleur rendement que les mesures à point unique. Comme des pièces entières sont mesurées en un seul mouvement fluide et continu, le balayage permet des vitesses plus rapides, l'élimination des influences environnementales et la saisie d'un nombre beaucoup plus important de données, ce qui permet d'obtenir un débit élevé et des résultats précis, ce qui est essentiel pour la fabrication.

En savoir plus

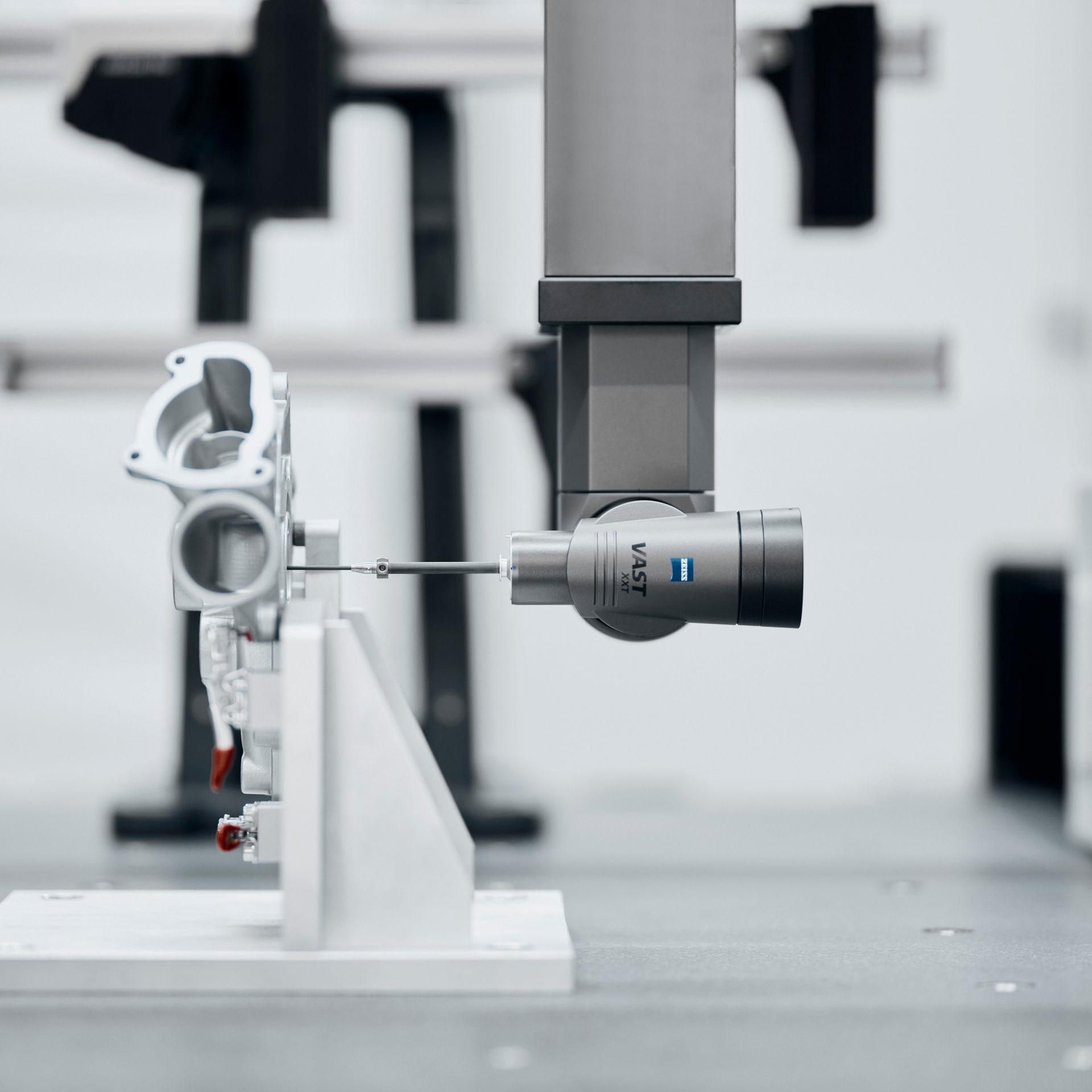

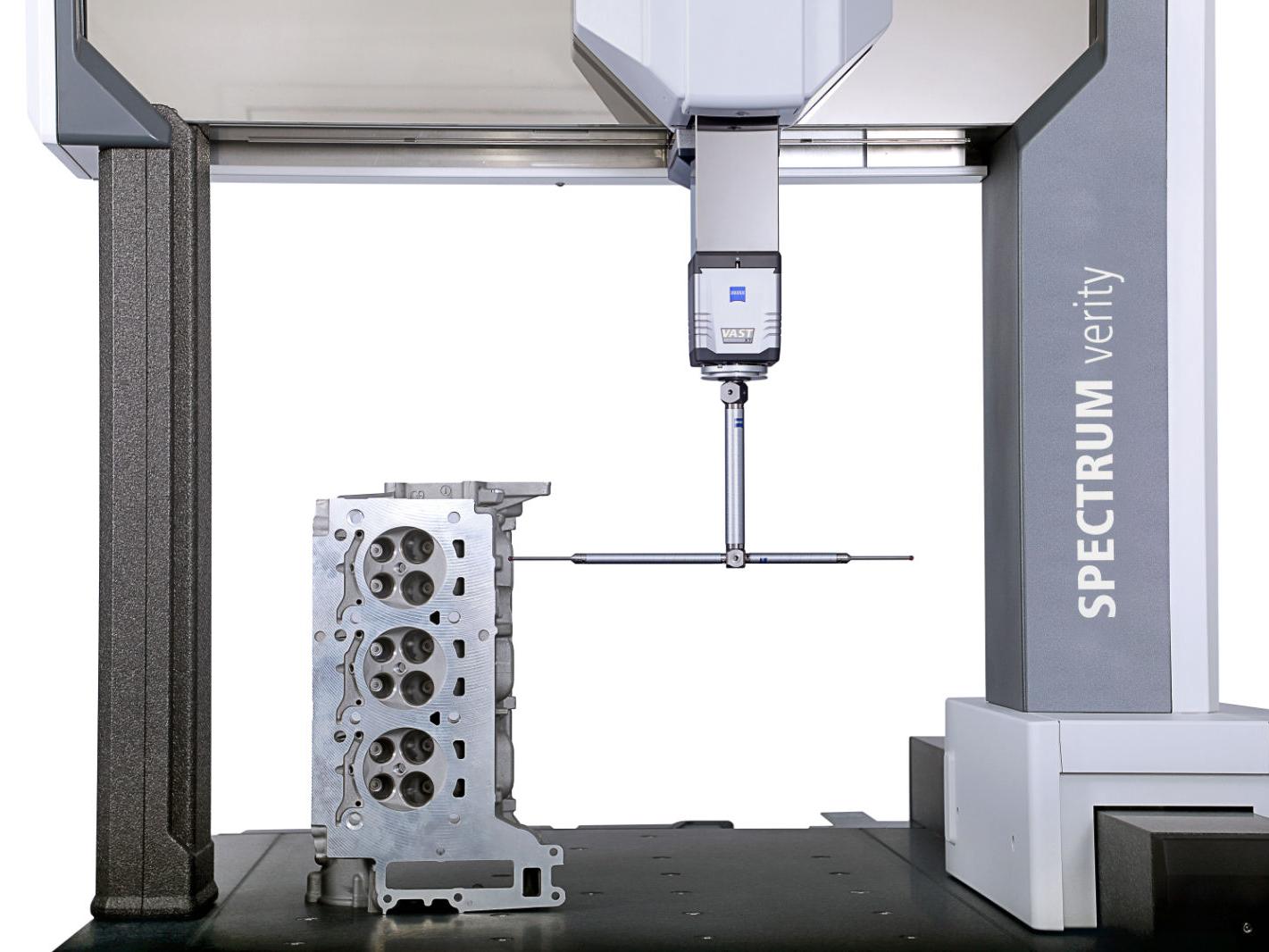

Mesure active avec ZEISS VAST XT gold

Avec le capteur ZEISS VAST XT gold, ZEISS SPECTRUM verity offre une mesure active avec une force de mesure personnalisable pour une mesure rapide et précise avec un maximum de flexibilité.

Les systèmes de mesure active utilisent des électro-aimants contrôlés par logiciel et des commandes de force qui exercent une force nette nulle. Le système actif surveille les écarts en temps réel et ajuste la force de mesure sur le stylet afin qu'elle reste aussi faible et uniforme que possible, quels que soient sa longueur, son poids, sa position ou son alignement. Cette méthode permet d'obtenir une plus grande exactitude à des vitesses de mesure beaucoup plus rapides et est également idéale pour les géométries non standard.

En savoir plus

Passez à l'étape suivante de la sécurité et de la productivité des processus

ZEISS SPECTRUM verity est la solution pour une grande fiabilité et efficacité. Qu'il s'agisse de durées de fonctionnement optimisées, de résistance à la température, d'adaptation à une large combinaison de stylets ou d'installation rapide et facile : Avec ZEISS SPECTRUM verity, vous obtenez le meilleur rendement pour votre investissement.

Rapport coût-efficacité

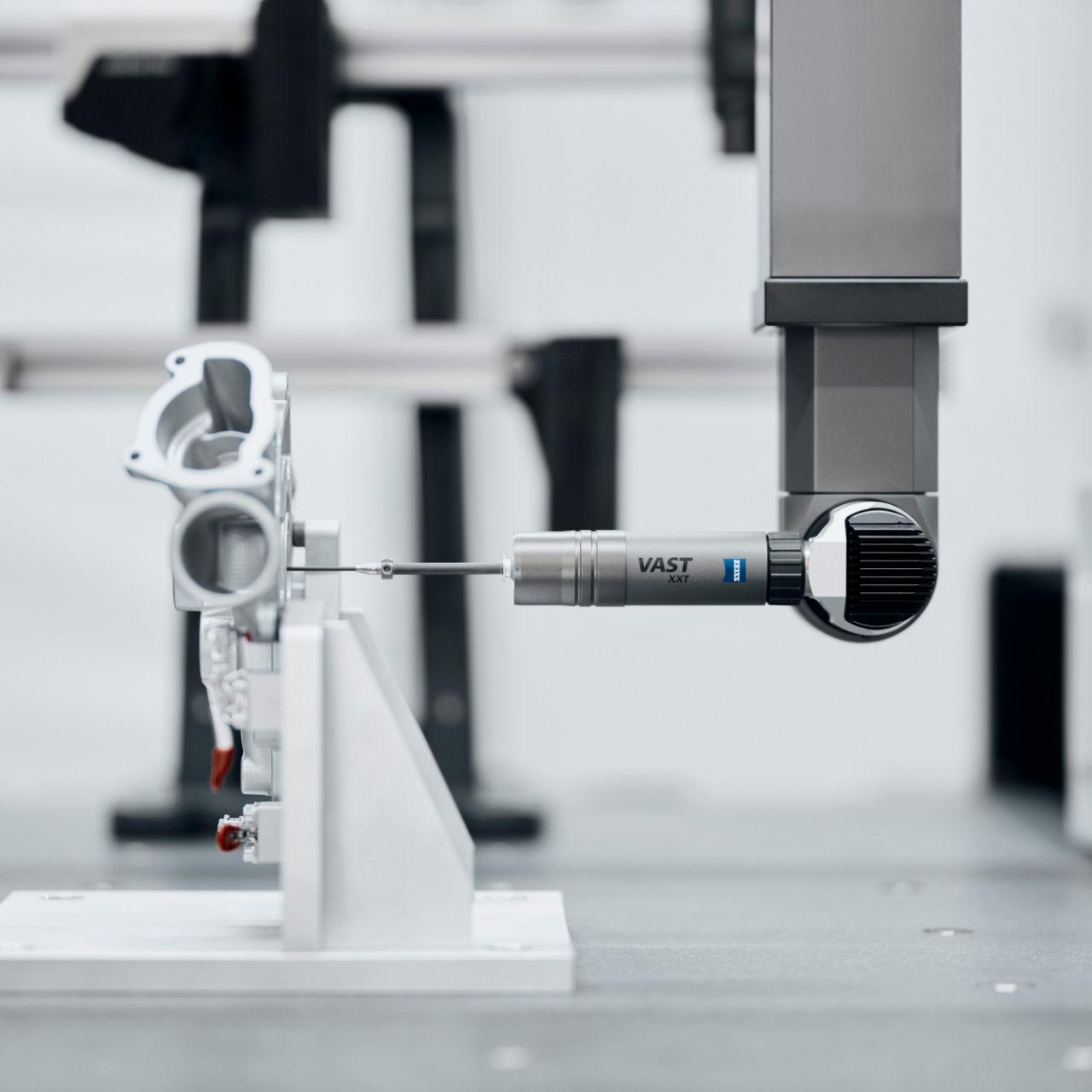

Le palpeur RDS avec Computer-Aided Accuracy (CAA) intégré réduit le temps d'utilisation tandis que le design compact du capteur augmente considérablement le volume de mesure disponible sur la machine.
Adaptés à vos besoins

ZEISS SPECTRUM verity se décline en différents packs pour la mesure d'un point unique, en mode balayage ou avec RDS pour les structures complexes ainsi que pour les solutions de mesure sans contact, permettant de prendre facilement des décisions en fonction de l'application.
Flexibilité grâce aux capteurs

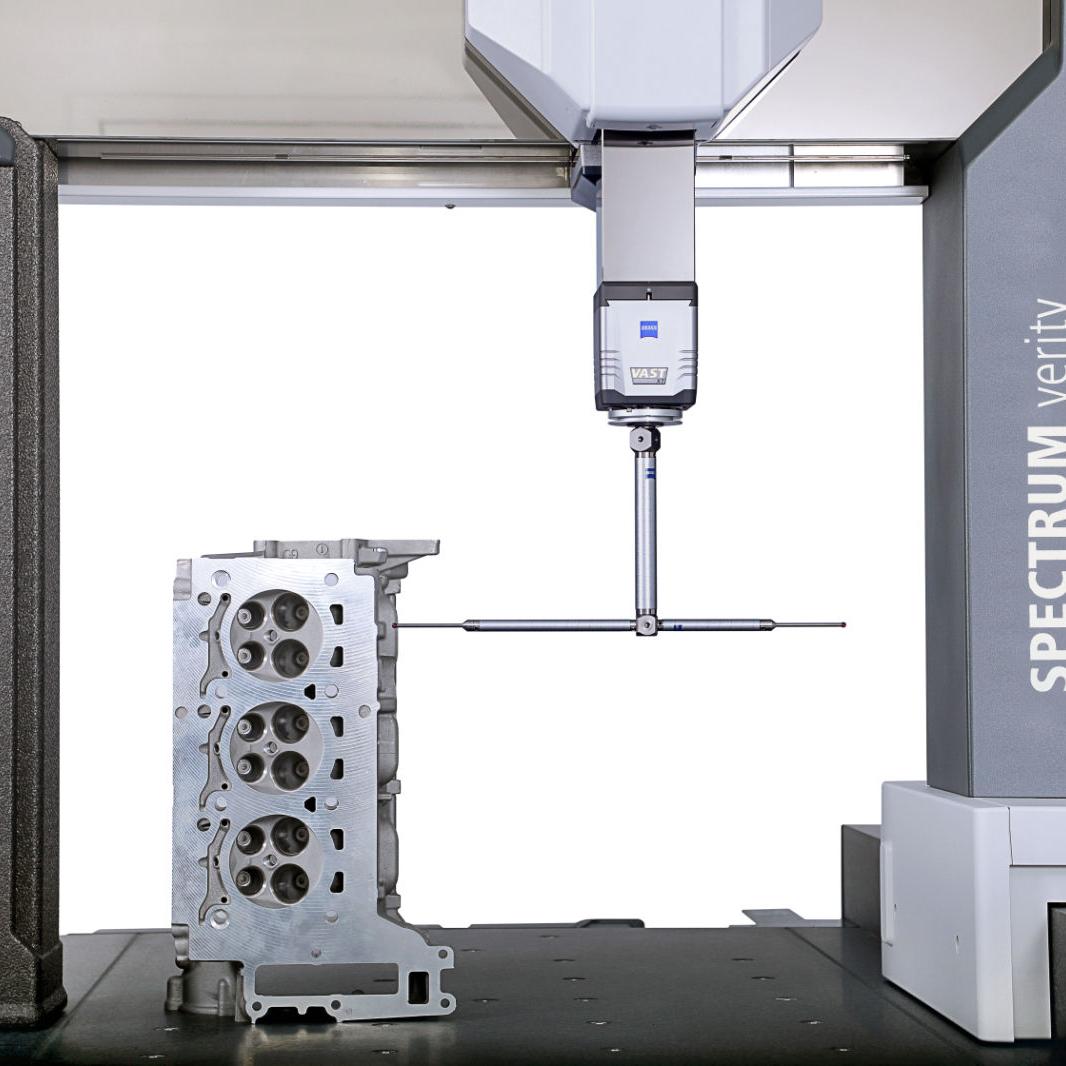

VAST XT gold vous permet de mesurer des caractéristiques plus complexes avec des longueurs de stylet allant jusqu'à 500 mm, ce qui rend la MMT adaptée à davantage d'applications. VAST XXT est adapté à une large combinaison de stylets (par exemple, palpeur latéral en étoile jusqu'à 65 mm), ce qui vous permet de mesurer des caractéristiques plus complexes dans une seule configuration de stylet.
Robustesse et fiabilité

ZEISS SPECTRUM est la MMT haut de gamme la plus stable et la plus fiable de sa catégorie. Les balances en vitrocéramique résistent à une large gamme de températures sans qu'il soit nécessaire d'utiliser des capteurs de température. Un cadre de base plus rigide et une construction en trépied offrent une transition de force parfaite et une protection contre les tremblements de terre.
Amélioration de la productivité

ZEISS SPECTRUM verity bénéficie d'une vitesse de mesure élevée avec VAST XT gold sans pour autant compromettre l'exactitude. Le mode SoftTouch offre en outre une exactitude, une répétabilité et une vitesse de mesure élevées pour les pièces déflectrices.
Réduction de l'effort de préparation

L'installation extrêmement rapide et facile de ZEISS SPECTRUM verity réduit les coûts et facilite une mise en service rapide du système.

Détails techniques

	ZEISS SPECTRUM verity
Type	Pont de la MMT dans la cellule de mesure
Tailles	7/7/6 ; 7/10/6 9/12/6 ; 9/18/6
Capteurs compatibles	RDS-CR1-CAA / VAST XXT TL3 / TL1 RDS-CR1-CAA / VAST XXT TL3 design compact VAST XT gold VAST XXT direct
Exactitude	Jusqu'à : 1,7+L/300
Logiciel	ZEISS CALYPSO
Positions angulaires	Angle à incrément de 2,5 degrés 20 736 positions possibles
Capteurs sans contact	ZEISS LineScan One Impossible pour SPECTRUM verity avec capteur actif
Options	Mode ZEISS SoftTouch Impossible pour SPECTRUM verity avec capteur actif

Applications

Industrie

Avec ZEISS SPECTRUM, vous pouvez mesurer des pièces industrielles telles que des pièces de commande numérique, des carters d'accessoires et des composants mécaniques.
Électronique

ZEISS SPECTRUM est idéal pour mesurer les petits appareils électroniques, notamment les connecteurs, les boîtiers, les cadres intermédiaires ou les feuilles minces.
Automobile

Dans l'industrie automobile, ZEISS SPECTRUM convient aux petits carters, aux pièces d'estampage, aux pièces usinées par CNC et aux pièces en plastique.
Ateliers de travail

ZEISS SPECTRUM convient parfaitement à la mesure des pièces de fabrication, des pièces de tôlerie, des pièces d'estampage et des pièces en plastique.
