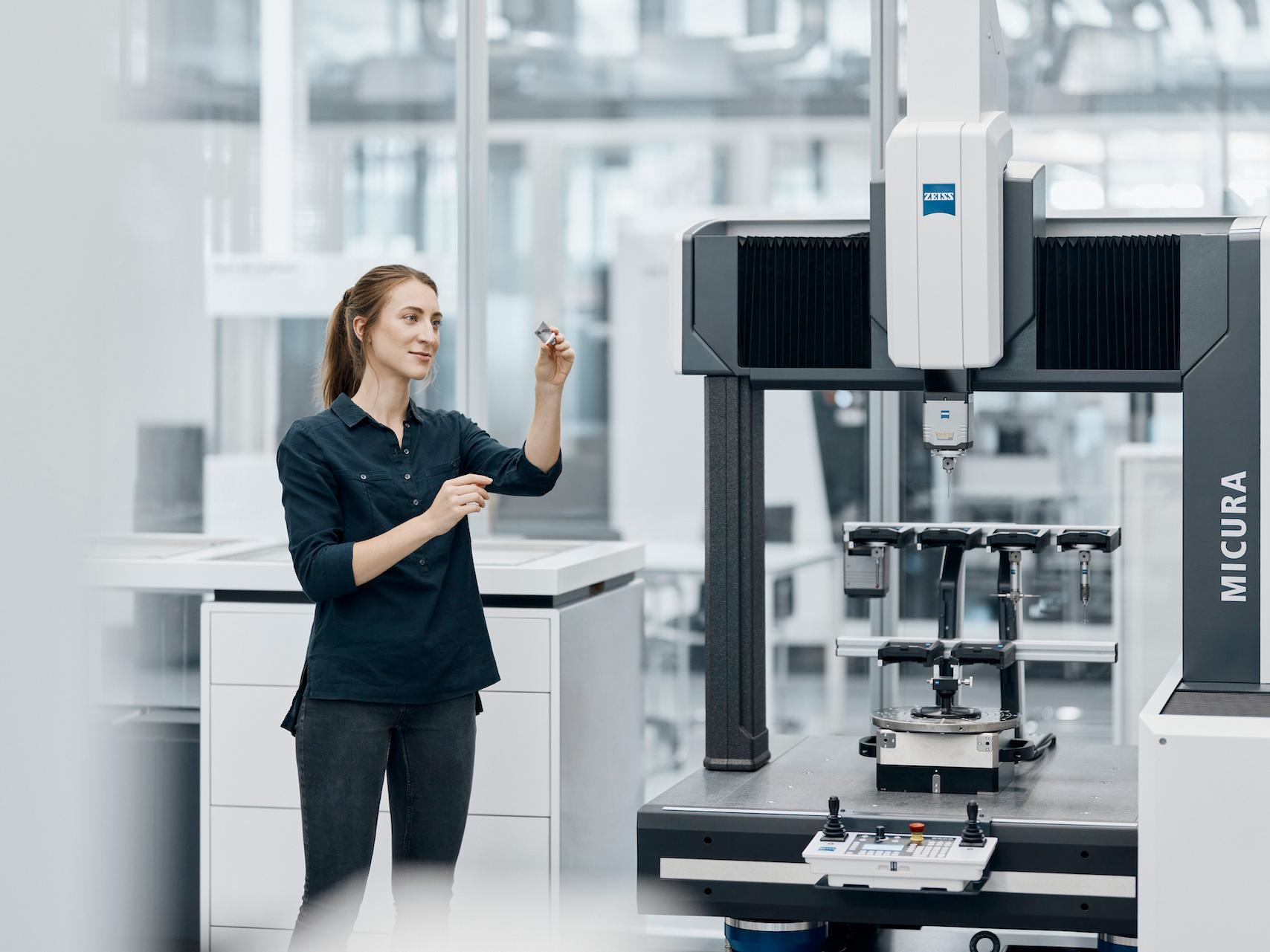

ZEISS MICURA

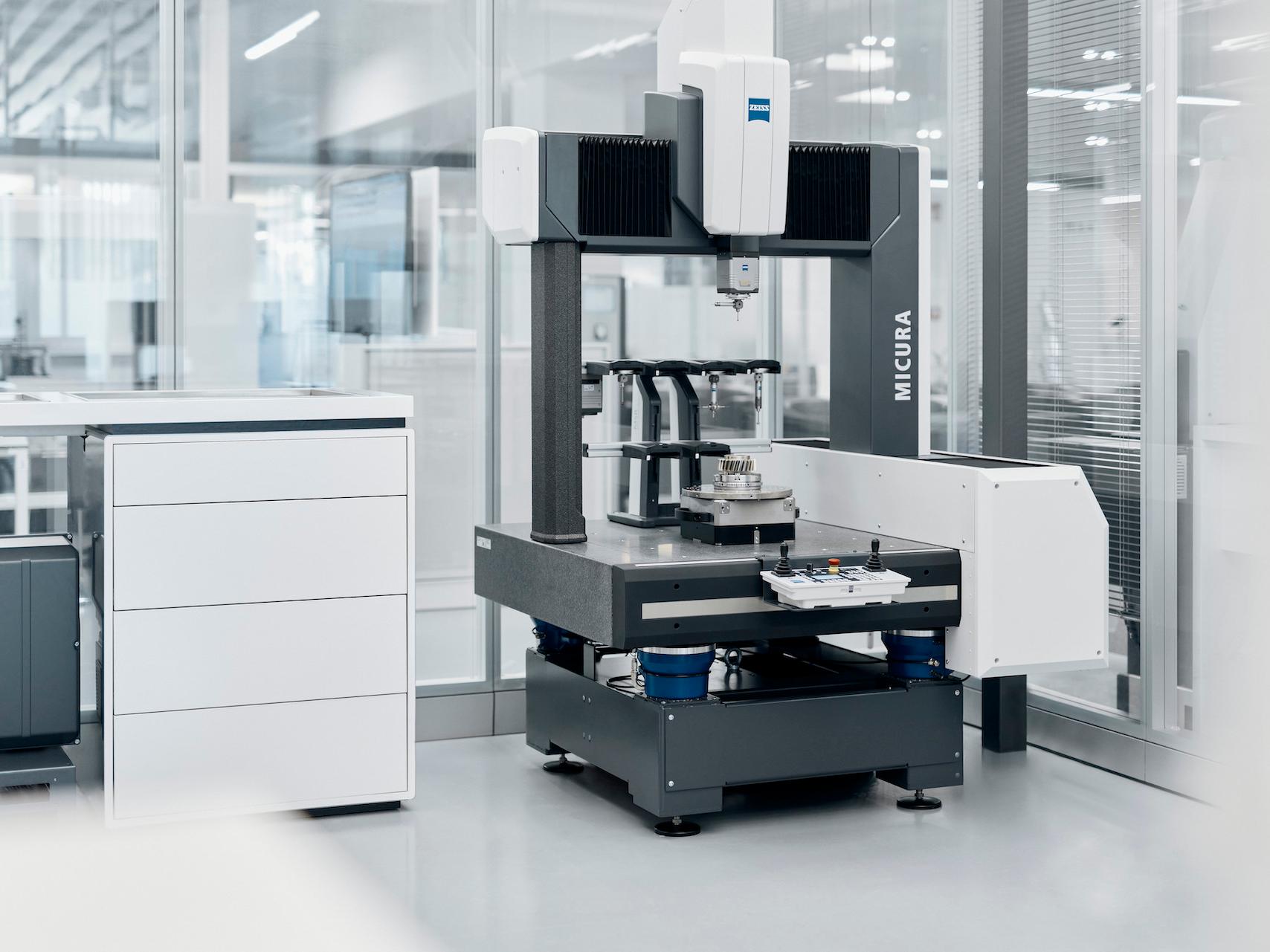

Machine à mesurer tridimensionnelle à portique

ZEISS MICURA

Précision maximale pour les petits composants

ZEISS MICURA définit la norme en matière de précision pour les pièces compactes et combine des technologies avancées telles que le palpeur actif ZEISS VAST XT gold, ZEISS VAST XTR gold, la technologie Navigator et de nouvelles corrections MMT innovantes pour une exactitude inégalée dans sa catégorie.

  • Haute précision avec une exactitude de <1µm
  • Technologie de palpage actif et de navigation
  • Grande stabilité grâce au palier à air
  • Plateau tournant disponible en option pour une plus grande flexibilité avec le palpage sur 4 axes
ZEISS MICURA
Contact

Leader en termes d'exactitude

ZEISS MICURA est la solution aux nouvelles exigences de la production industrielle, où les composants sont de plus en plus compacts et les exigences d'exactitude de plus en plus strictes.

Compact et très précis

Équipé du palpeur haut de gamme VAST XT gold ou VAST XTR gold de ZEISS et de la technologie Navigator, ZEISS MICURA offre un palpage actif avec une précision de mesure inférieure à un micromètre. ZEISS MICURA démontre ses atouts en particulier avec les petits composants complexes aux tolérances serrées, tels que ceux utilisés dans l'optique, la technologie médicale ou l'électronique. Malgré ses dimensions compactes, la machine à mesurer tridimensionnelle atteint un volume de mesure de 500 x 700 x 600 mm, soit nettement plus que les machines comparables.

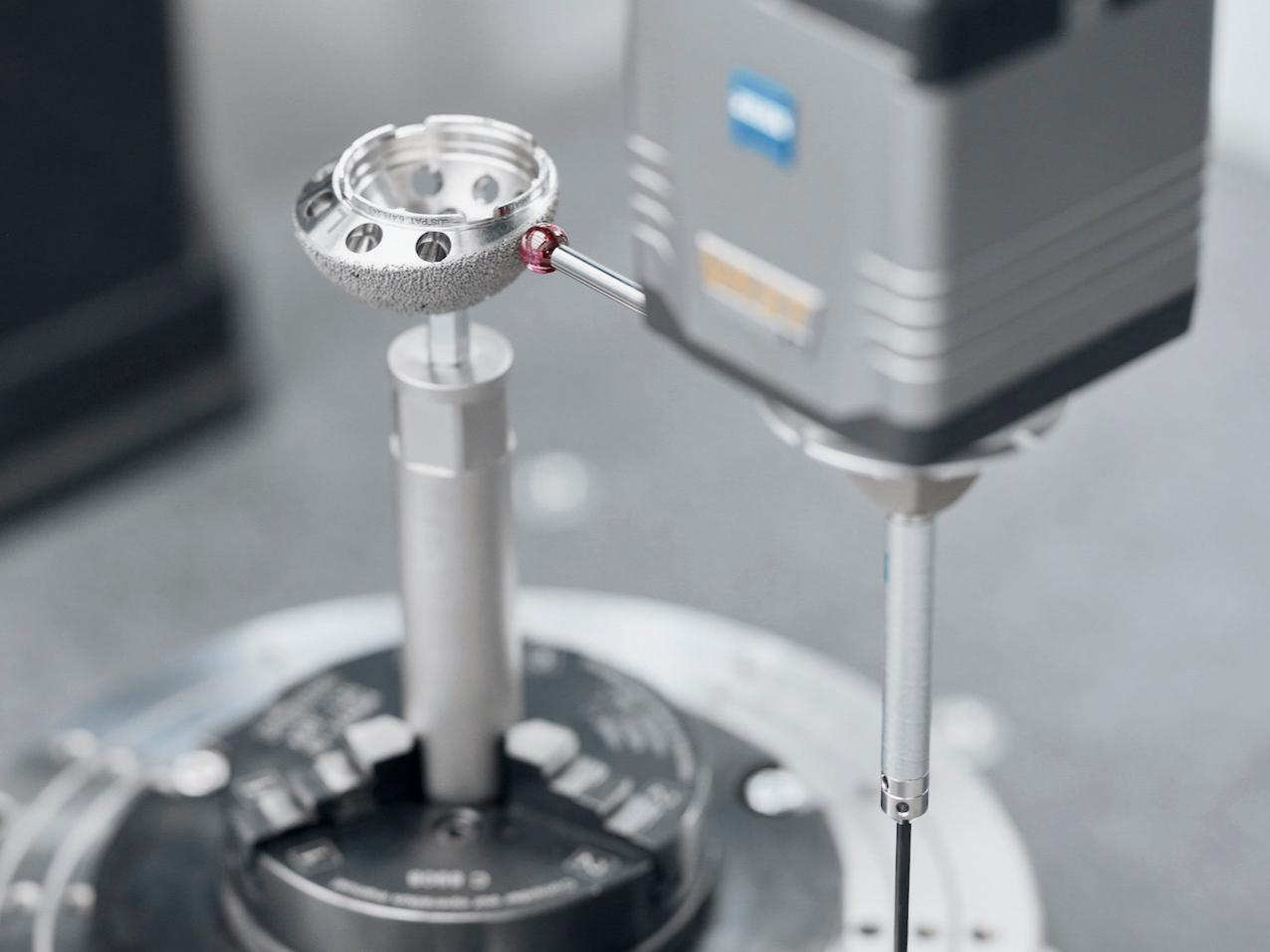

Palpage précis à grande vitesse

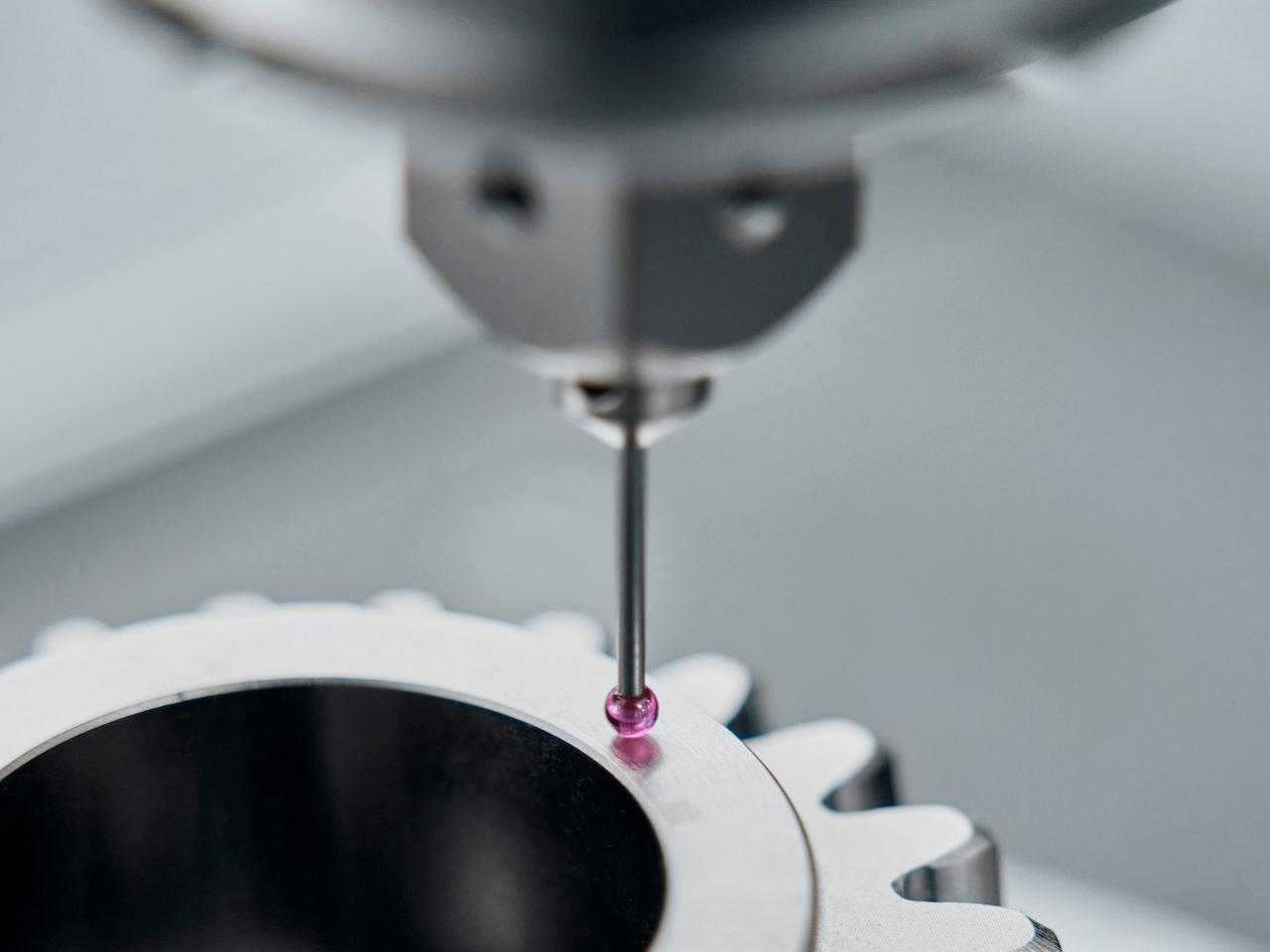

Les palpeurs VAST XT gold et VAST XTR gold de ZEISS permettent un palpage à grande vitesse avec jusqu'à 500 points de mesure par seconde. Outre les paramètres géométriques, les paramètres de forme et de position, tels que la circularité ou la planéité, peuvent également être mesurés avec précision en peu de temps. Le palpeur VAST XT gold peut être équipé de sphères de test particulièrement petites. Le plus petit palpeur a un diamètre de seulement 0,3 mm.

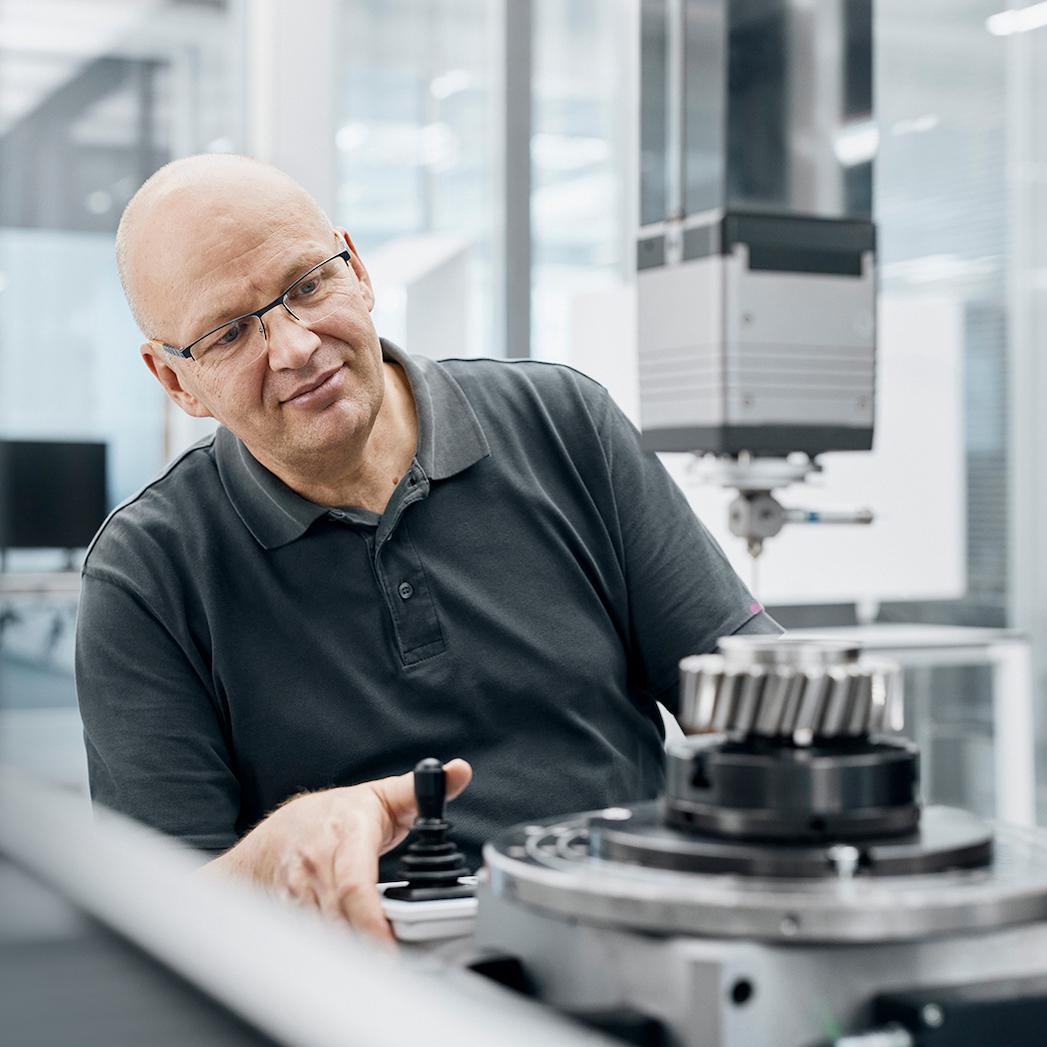

Vitesse de mesure automatique

ZEISS MICURA est équipé de série de la technologie VAST Navigator, laquelle règle automatiquement la vitesse de mesure optimale avec une exactitude garantie tout en réduisant considérablement le temps de mesure. ZEISS MICURA se déplace un peu plus lentement dans les endroits exigeant une grande précision. La machine à mesurer tridimensionnelle se déplace plus rapidement si les contours sont plus simples ou s'ils sont mesurés avec moins d'exigences.

La technologie Navigator permet de gagner encore plus de temps grâce à l'approche et au palpage tangentiels, au palpage en hélice et à la qualification dynamique rapide du stylet.

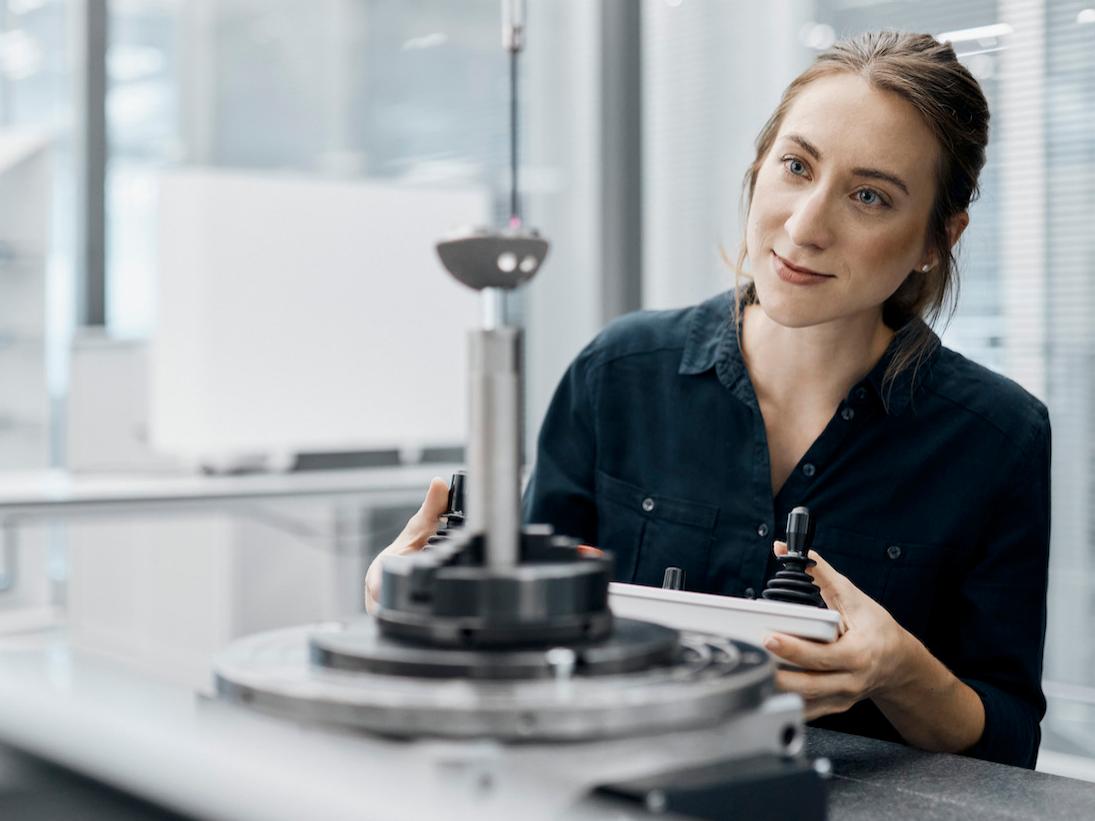

Plus de flexibilité avec le plateau tournant ZEISS

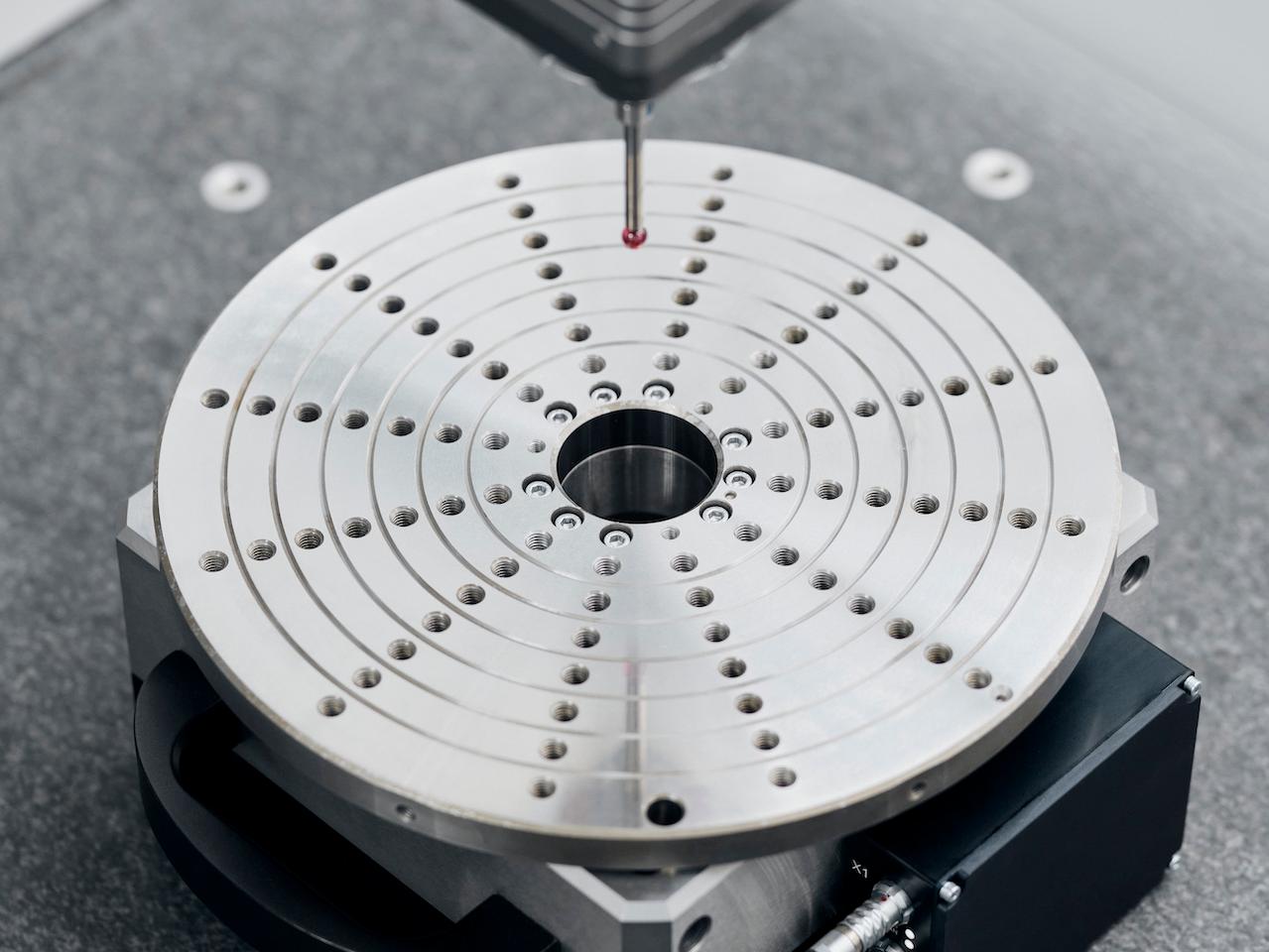

En fonction des besoins, le plateau tournant flexible RT-RB 100-1 de ZEISS peut être installé dans la zone de mesure en tant que variante d'installation puis être déplacé facilement hors de la zone de mesure. Cette option permet d'effectuer des mesures sur quatre axes sur une seule machine.

Points forts techniques

  • Précision assistée par ordinateur (CAA)

    Précision assistée par ordinateur (CAA)

    Des ordinateurs corrigent les composantes de l'erreur dues aux effets d'inertie induits par la dynamique.

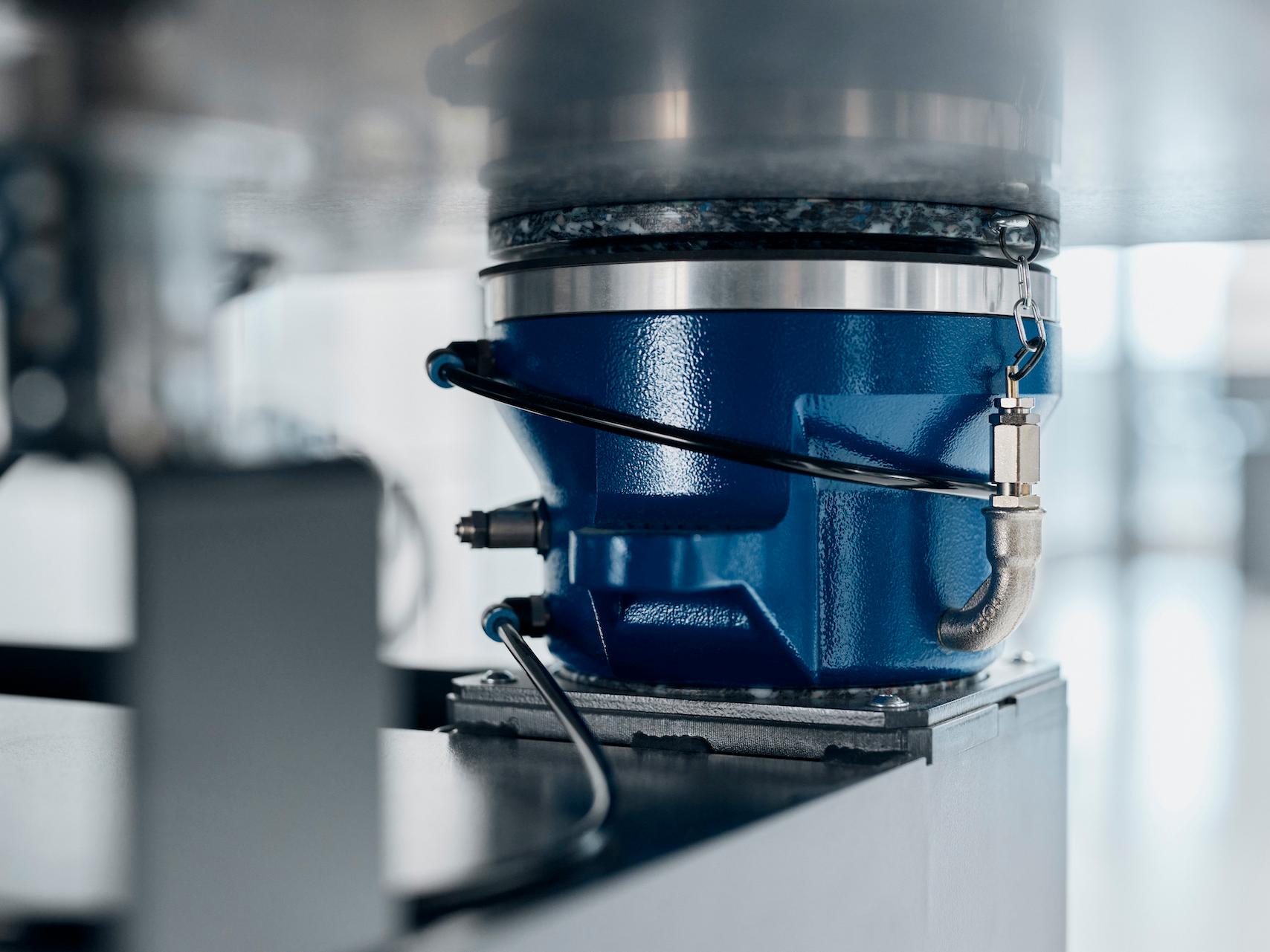

  • Paliers à air et amortisseurs de vibrations

    Paliers à air et amortisseurs de vibrations

    Les paliers à air à quatre côtés de ZEISS garantissent la stabilité et la précision. Des amortisseurs de vibrations actifs sont également intégrés de série pour un filtrage optimal des vibrations du sol.

  • Capteurs de température

    Capteurs de température

    Deux capteurs pour l'enregistrement de la température de la pièce font partie de l'équipement de base de ZEISS MICURA.

  • Unité de commande séparée

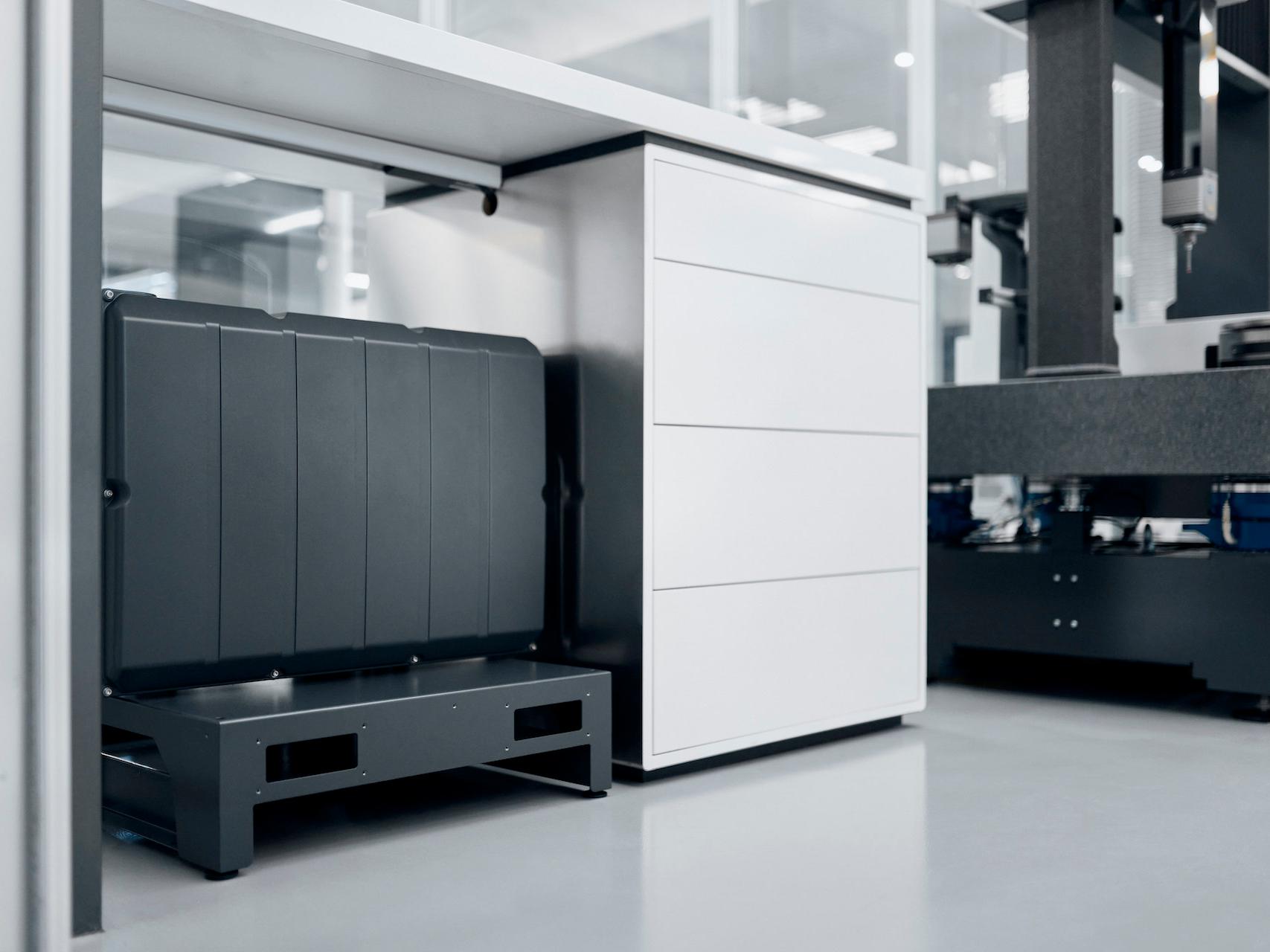

    Unité de commande séparée

    Les influences thermiques peuvent être minimisées en séparant la machine à mesurer tridimensionnelle et la commande.

  • Coordination technique

    Coordination technique

    Tous les composants sont techniquement coordonnés entre eux : technologie de contrôle, logiciel, sondes et composants supplémentaires de ZEISS.

  • Contrôle actif de la force de palpage

    Contrôle actif de la force de palpage

    La force de palpage du palpeur est activement contrôlée et très faible, ce qui est idéal pour les matériaux sensibles.

Caractéristiques techniques

Plage de mesure en dm

5/7/6

Exactitude de

0,7 + L/400 μm

Palpeurs

ZEISS VAST XT gold

ZEISS VAST XTR gold

Poids maximal de la pièce

730 kg

Logiciel

ZEISS CALYPSO
