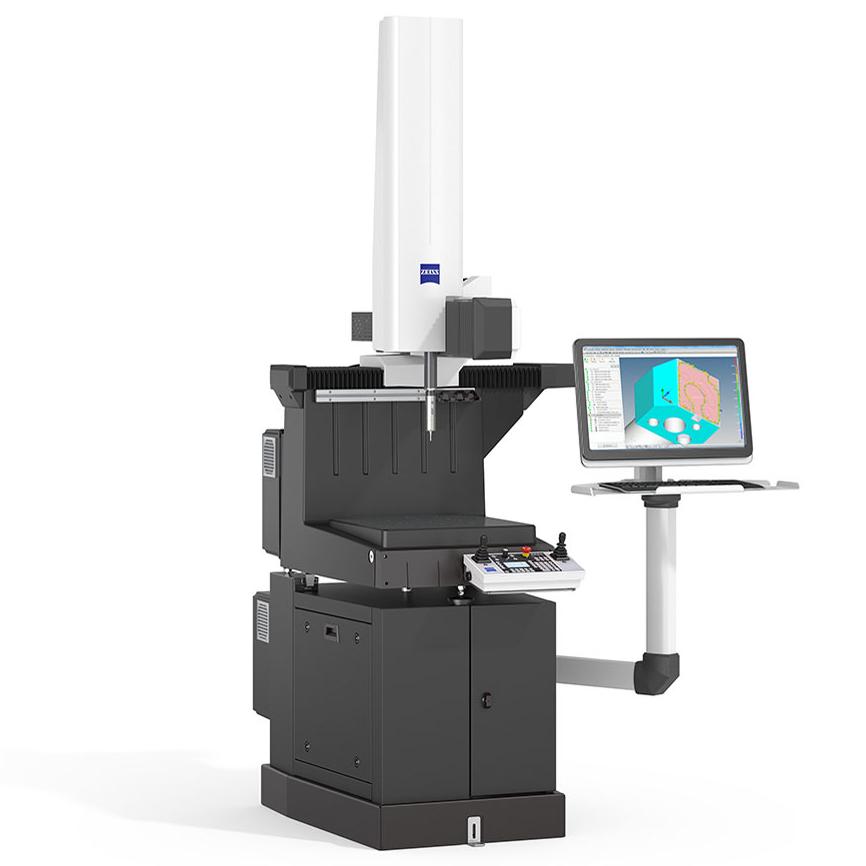

ZEISS DuraMax

Le choix naturel pour l'atelier

Le contrôle qualité est exigeant et les exigences en matière de MMT sont élevées, en particulier dans l'environnement de production. ZEISS DuraMax allie robustesse, précision et efficacité, ce qui en fait le choix idéal pour les mesures en ligne directement dans votre hall de production. ZEISS DuraMax ne se laisse pas décourager par les conditions environnementales difficiles et résiste même à des températures élevées. Associé au capteur VAST XXT de ZEIS, il permet de réaliser des mesures ponctuelles rapides ainsi que des balayages de contours et de surfaces de forme libre, rendant ainsi superflues les jauges fixes.

Conception robuste pour les environnements de production
Haute précision dans des conditions variables
Technologie de balayage avancée

Tous les avantages en un coup d'œil

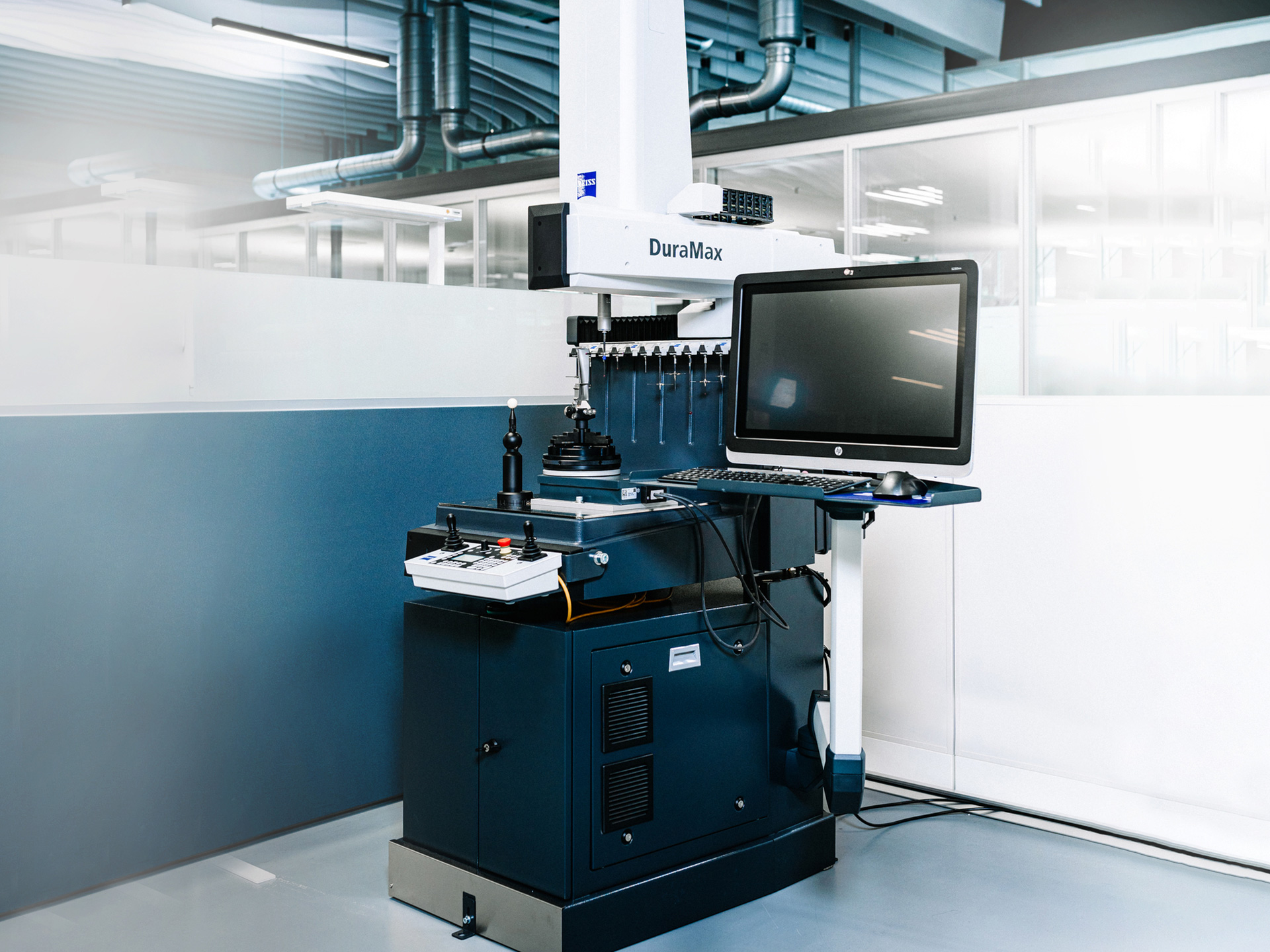

Efficacité

Rapport optimal entre le volume de mesure et l'encombrement
Conception peu encombrante pour un faible encombrement

Volume de mesure généreux et facilement accessible

Chargement par trois côtés et par le haut

Pas d'air comprimé nécessaire

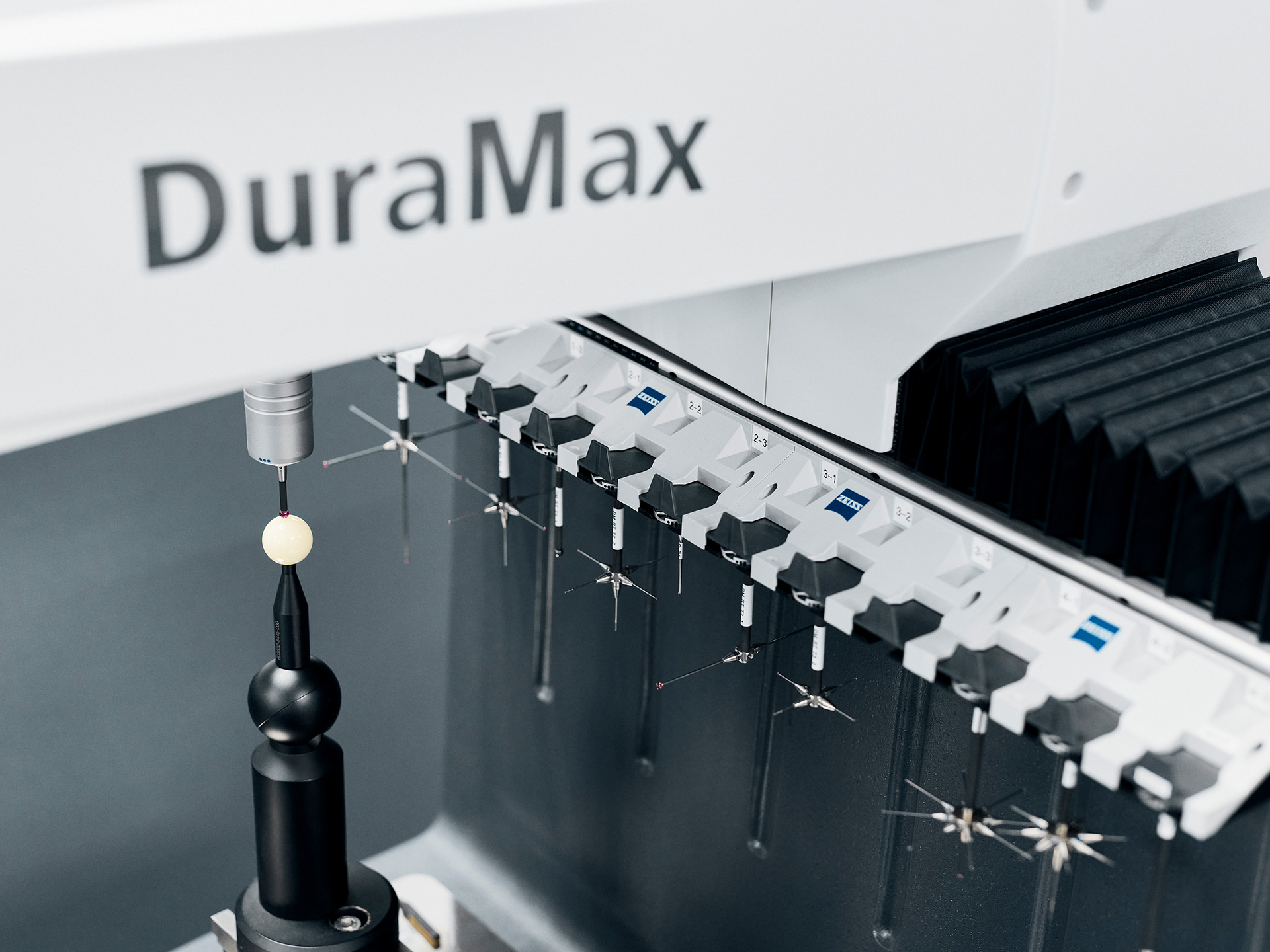

Vitesse

Temps d'utilisation réduits et mesures rapides
Numérisation rapide avec ZEISS VAST XXT

Mesures en un point avec le capteur ZEISS VAST

ZEISS Duplex System pour un débit accru

Mesure à quatre axes avec plateau tournant
Précision

Des résultats précis même dans des environnements difficiles
Protection contre la poussière et l'humidité

Base ShopFloor classée IP54

Stabilité thermique grâce aux écailles en vitrocéramique

Ecrou d'entraînement linéaire et système de guidage à billes avec guidage couvert sur tous les axes

Amortissement passif des vibrations en standard

Cliquez sur les marqueurs circulaires de l'image pour ouvrir la boîte d'information avec plus de détails.

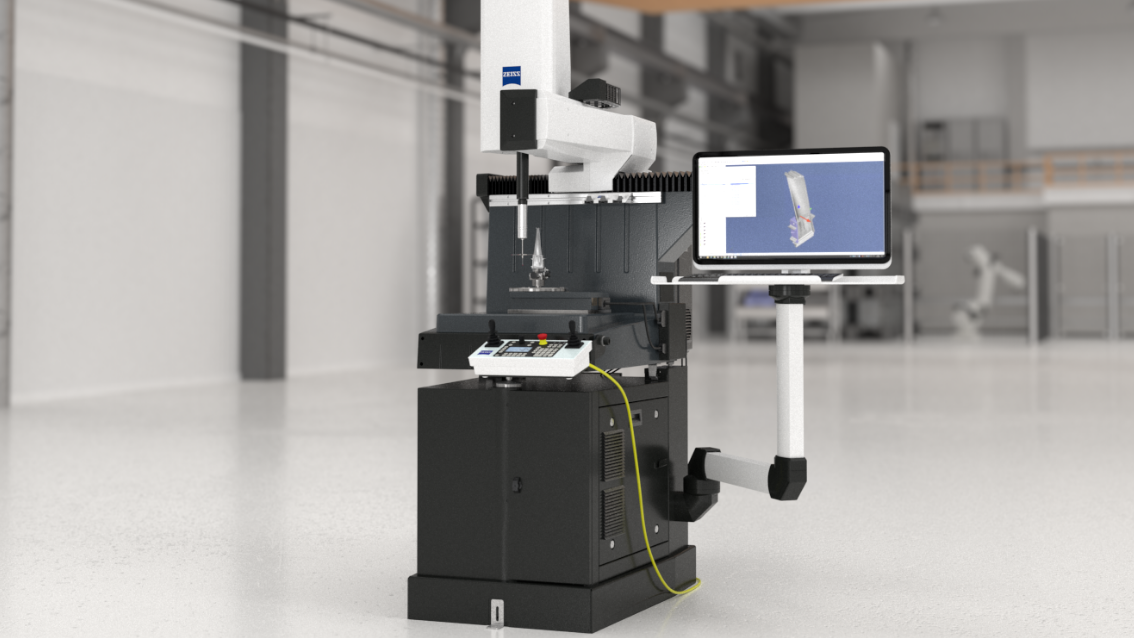

Un équipement complet pour relever les défis

Découvrez les caractéristiques uniques de ZEISS DuraMax

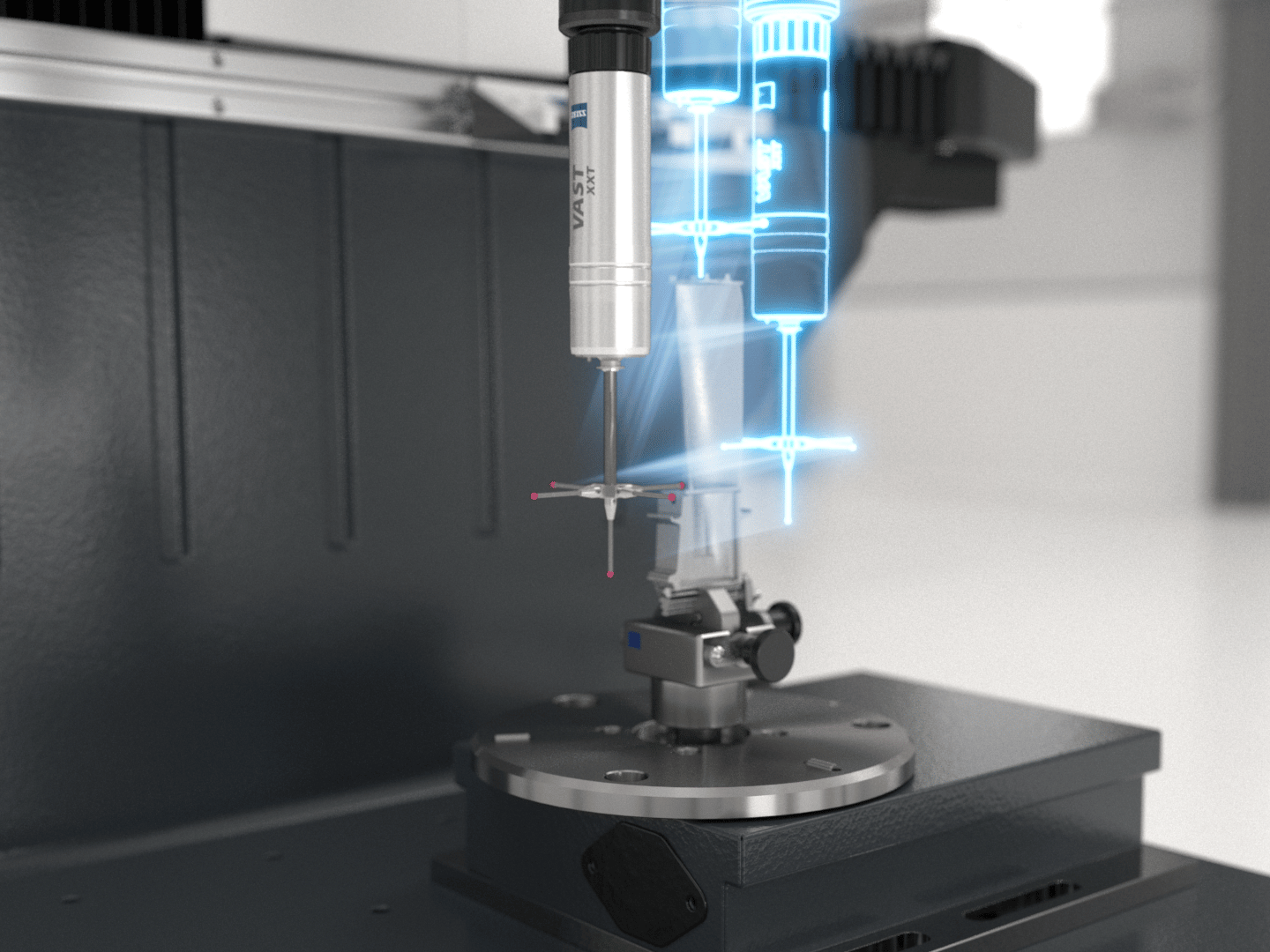

ZEISS VAST XXT

ZEISS VAST XXT permet de mesurer et de scanner en un seul point. Cela permet d'obtenir une productivité optimale et des résultats stables. La technologie de balayage permet de mesurer une densité de points massivement plus élevée et donc de mieux évaluer la tolérance en matière de taille, de forme et de position. Un large éventail de stylets vous permet de mesurer des caractéristiques plus complexes sur un plus grand nombre de pièces.

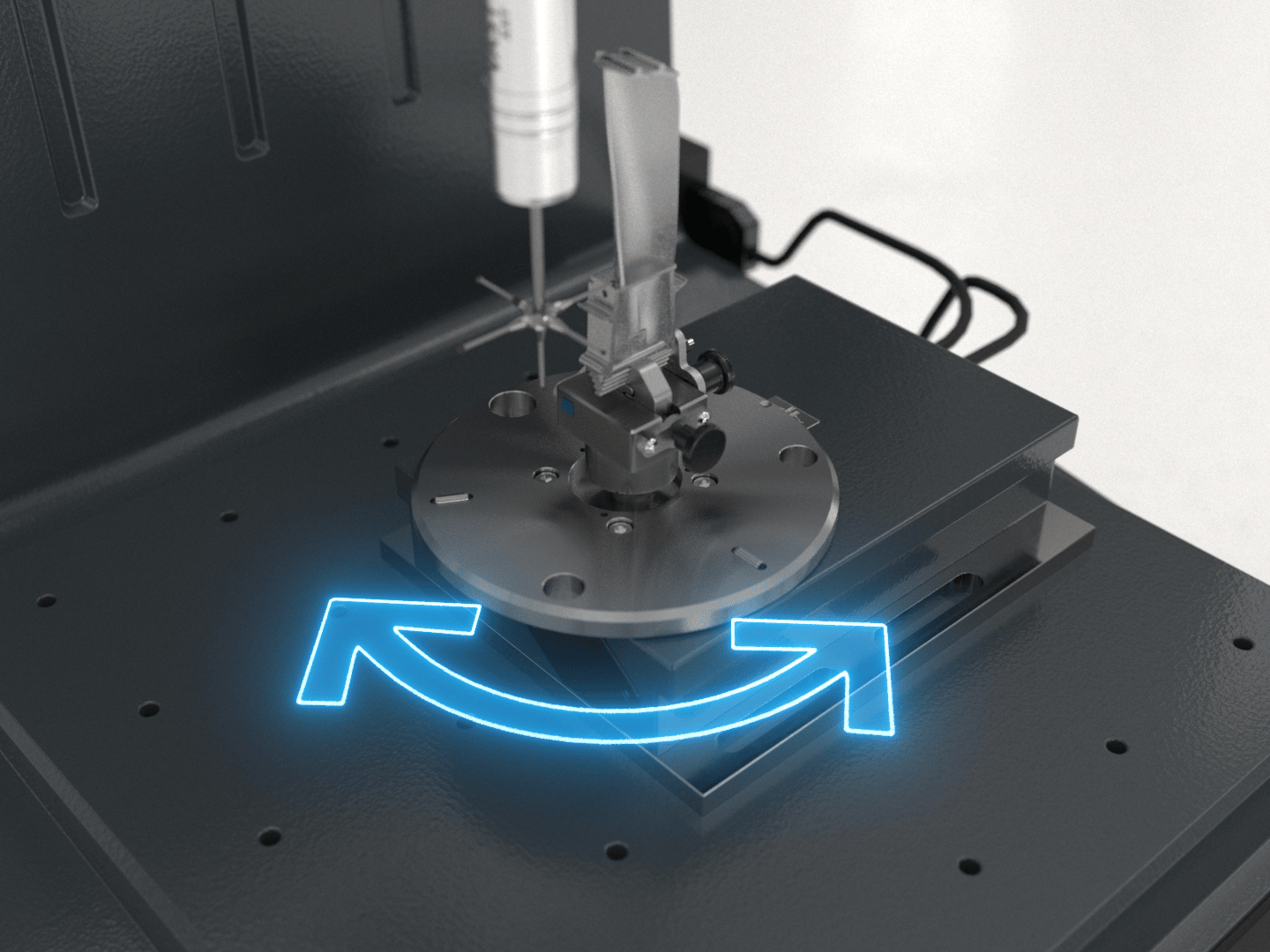

Plateau tournant

En combinaison avec la table rotative optionnelle, vous bénéficiez d'une flexibilité encore plus grande pour les petites pièces symétriques en rotation, ce qui vous permet de mesurer des tâches complexes à l'aide d'un quatrième axe. Cela permet non seulement de réduire la complexité des systèmes de palpage, mais aussi de diminuer le temps d'utilisation en raison de la réduction du nombre de changements de sonde.

Accessoires

ZEISS Integration Series permet l'extension flexible de votre solution de mesure pour une intégration optimale dans vos processus existants et une augmentation de la productivité et du débit.

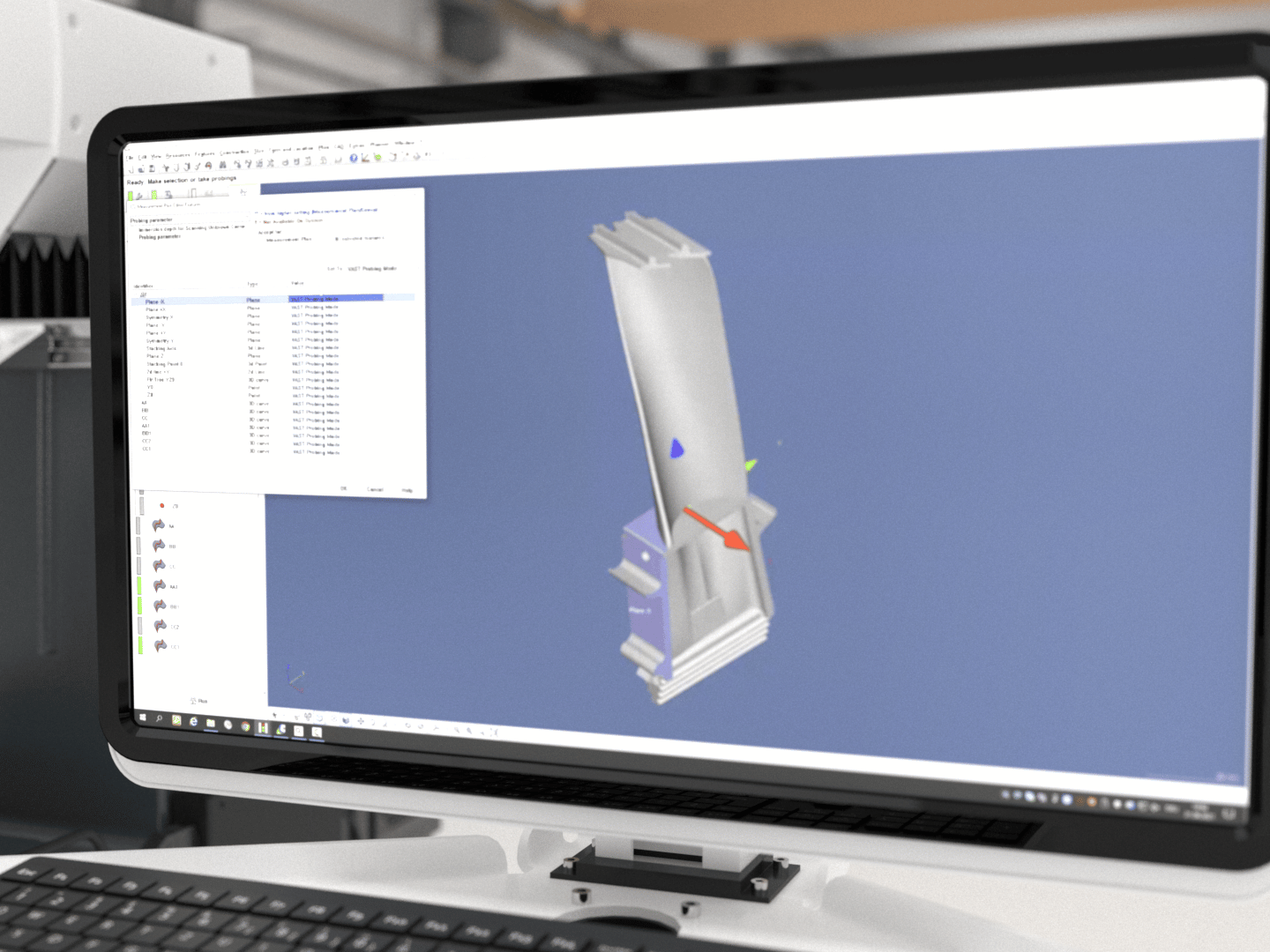

ZEISS Calypso

Le logiciel intuitif ZEISS CALYPSO offre un haut niveau de flexibilité pour les différentes tâches de mesure, tandis que ZEISS CALYPSO express permet une programmation simple. Le mode point unique pour ZEISS DuraMax vous permet désormais de faire fonctionner votre capteur tactile en mode de palpage ZEISS VAST, ce qui vous permet de gagner jusqu'à 25 à 80 % de temps de mesure en fonction de la tâche à accomplir.

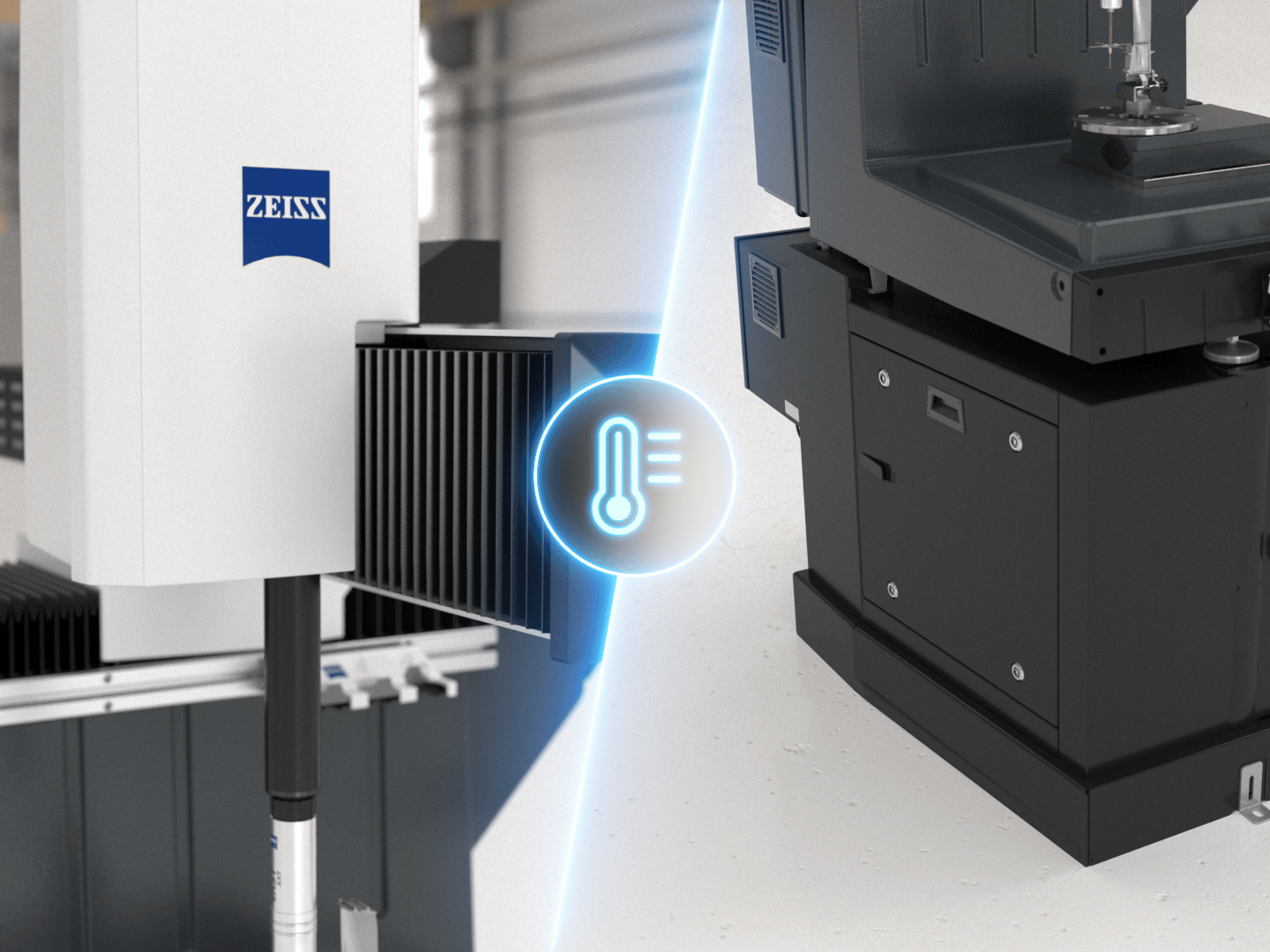

Résistivité thermique

Tous les axes sont équipés d'échelles en vitrocéramique. Ils ne se dilatent pas avec l'augmentation de la température, ce qui permet des mesures stables à des températures allant de +18 °C à +30 °C. La base IP54 protège le matériel informatique.

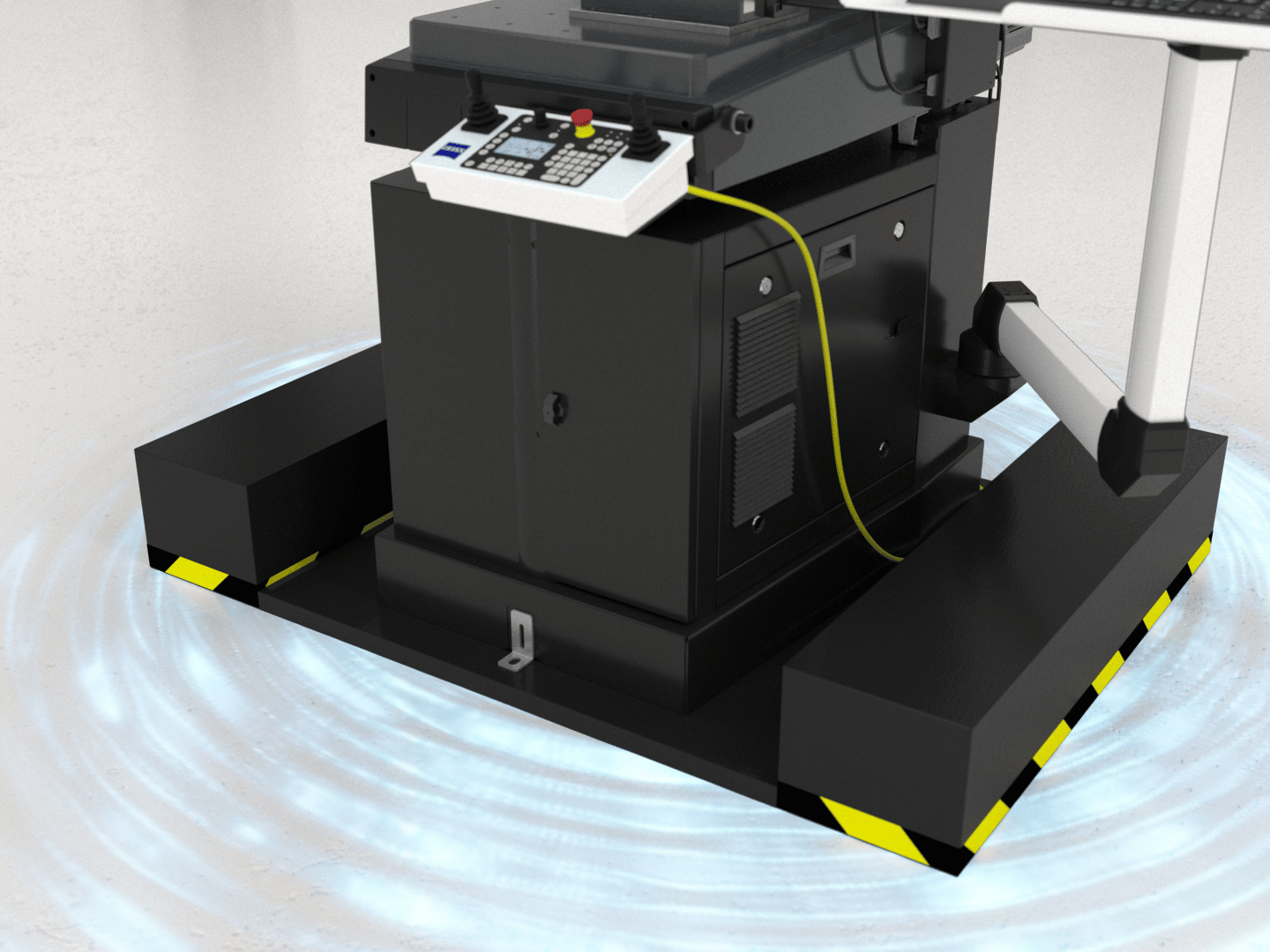

Isolation pneumatique des vibrations

L'isolation pneumatique des vibrations (en option) empêche l'influence des vibrations du sol sur les résultats de mesure et permet un contrôle automatique du niveau. Il peut également être adapté pour ZEISS DuraMax et ZEISS O-INSPECT.

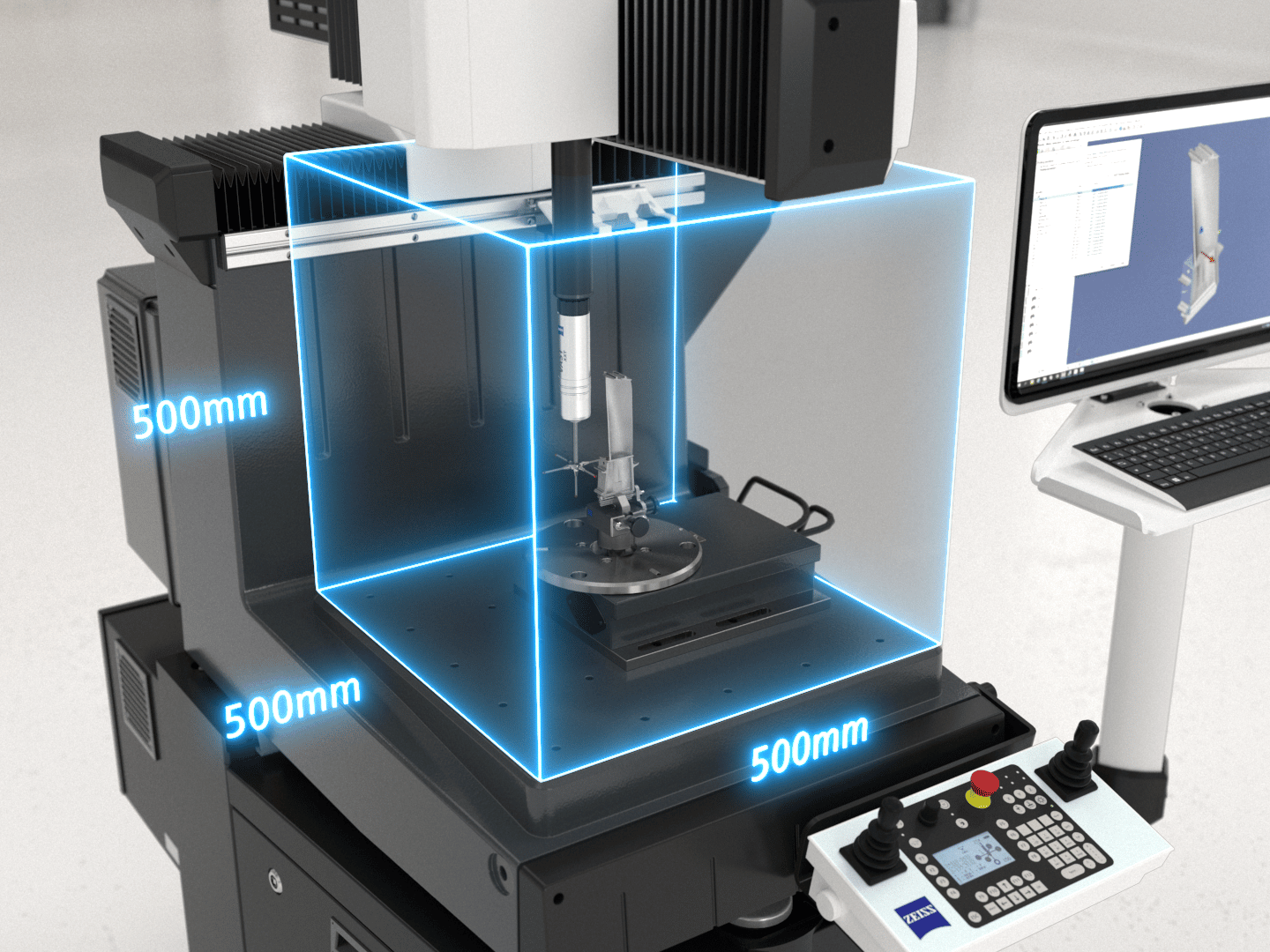

Volume de mesure

ZEISS DuraMax offre un rapport volume de mesure/encombrement imbattable. Une accessibilité optimale, une vue dégagée sur le volume de mesure ainsi qu'un chargement à une hauteur de travail optimale depuis les trois côtés et depuis le haut améliorent l'ergonomie et la sécurité et réduisent le temps d'utilisation.

Encore moins sensible à la température, encore plus robuste

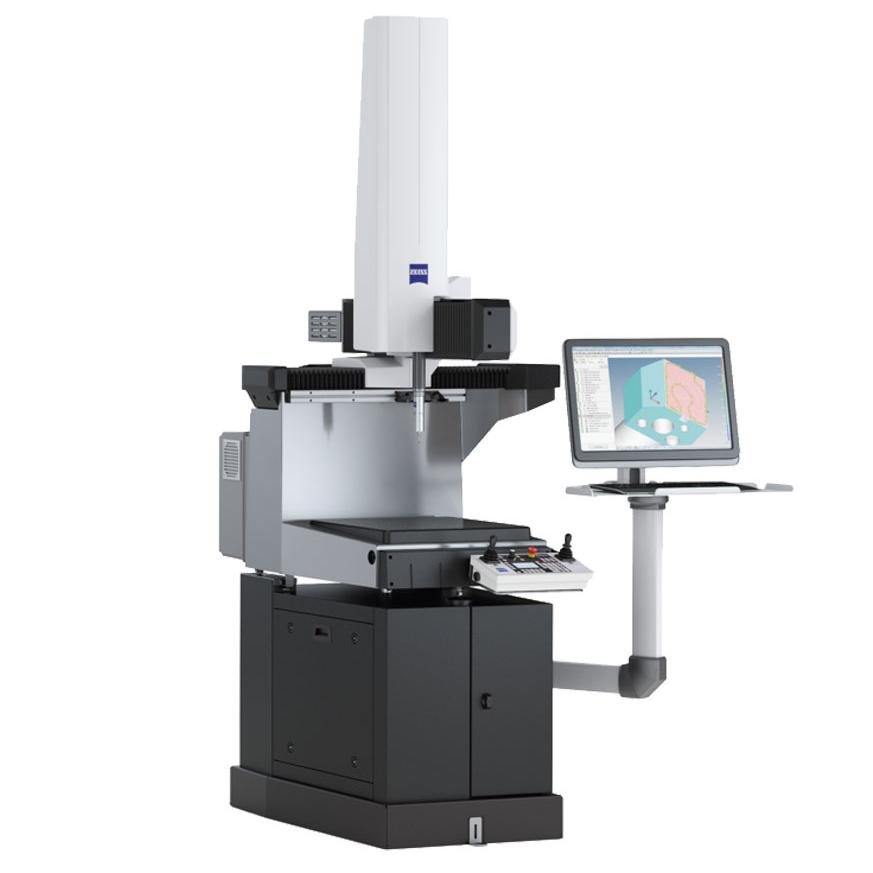

ZEISS DuraMax HTG

ZEISS DuraMax HTG offre la plage de température la plus large avec le gradient de température le plus élevé et peut être utilisé aussi bien sur le site de production que dans les systèmes d'automatisation. Il en résulte une plus grande flexibilité, car vous pouvez effectuer vos tâches de mesure avec une résistance encore plus grande aux influences environnementales.

Points forts

Mesures précises à haute température
Zerodur s'adapte à la plus petite dilatation thermique possible
Capteurs de température pour la correction de la température de la pièce
Filtres supplémentaires dans les axes X et Y pour protéger de la saleté et de la poussière

Voir comment utiliser ZEISS DuraMax avec succès

Capteur à point unique tactile rapide

ZEISS DuraMax avec le palpage ZEISS VAST (ZEISS ZVp) offre l'avantage de raccourcir les temps de mesure et donc de réduire les coûts d'exploitation. Le mode ZVp permet de réduire jusqu'à 30 % le temps de mesure d'un palpage à point unique.

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

12.12.2021

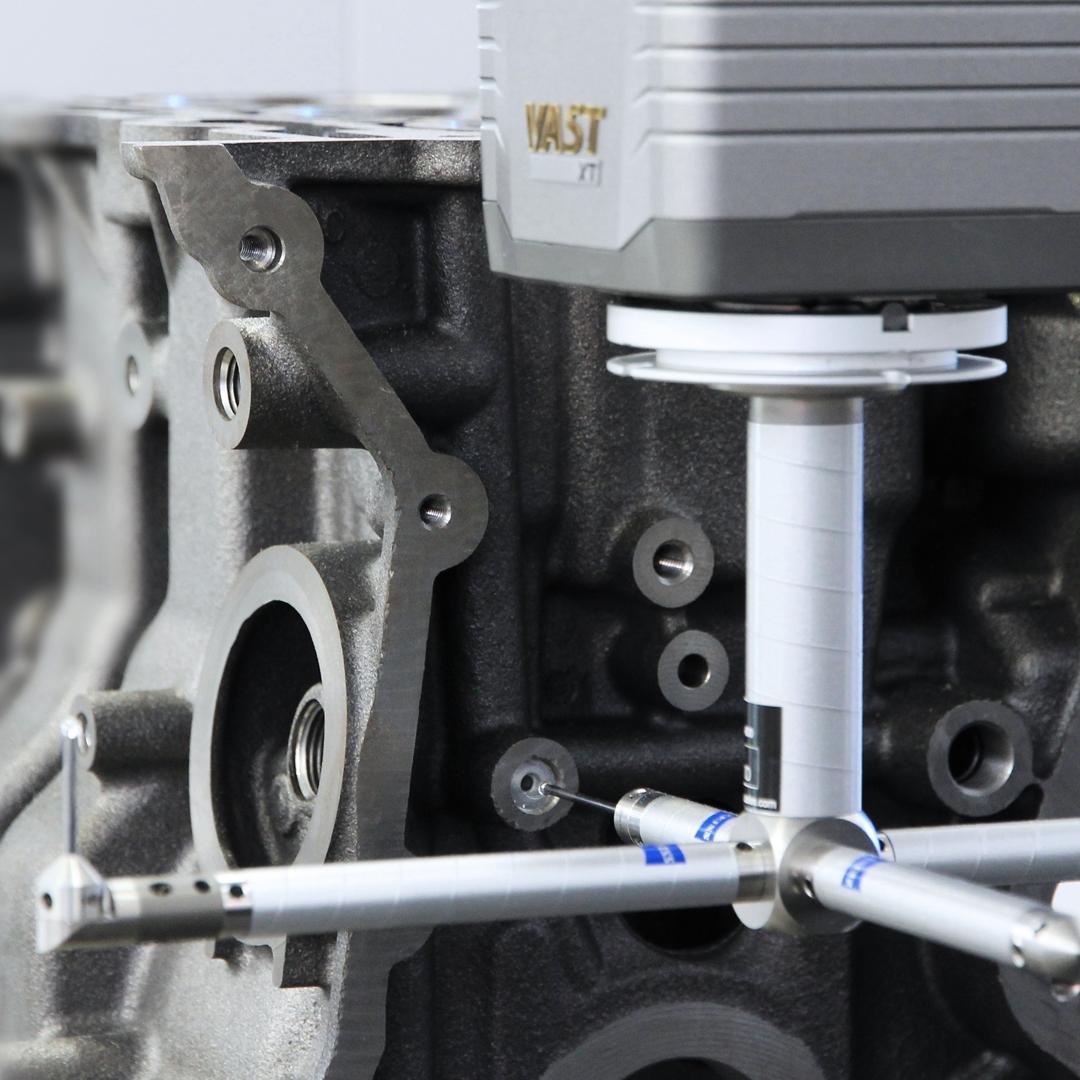

Une usure minimale pour une qualité maximale

L'équipementier automobile Pankl Racing Systems répond avec succès aux exigences croissantes en matière de précision grâce aux scanners diamantés de ZEISS

03.07.2018

Accélération de la production, réduction des coûts

Volkswagen accélère le contrôle qualité de la production de moteurs grâce à ZEISS DuraMax.

ZEISS Integration Series : Des solutions adaptées à chaque tâche de mesure

La gamme de produits de ZEISS Integration Series permet une expansion flexible de votre solution de mesure afin d'assurer une intégration optimale dans vos processus existants et pour une augmentation de la productivité et du débit.

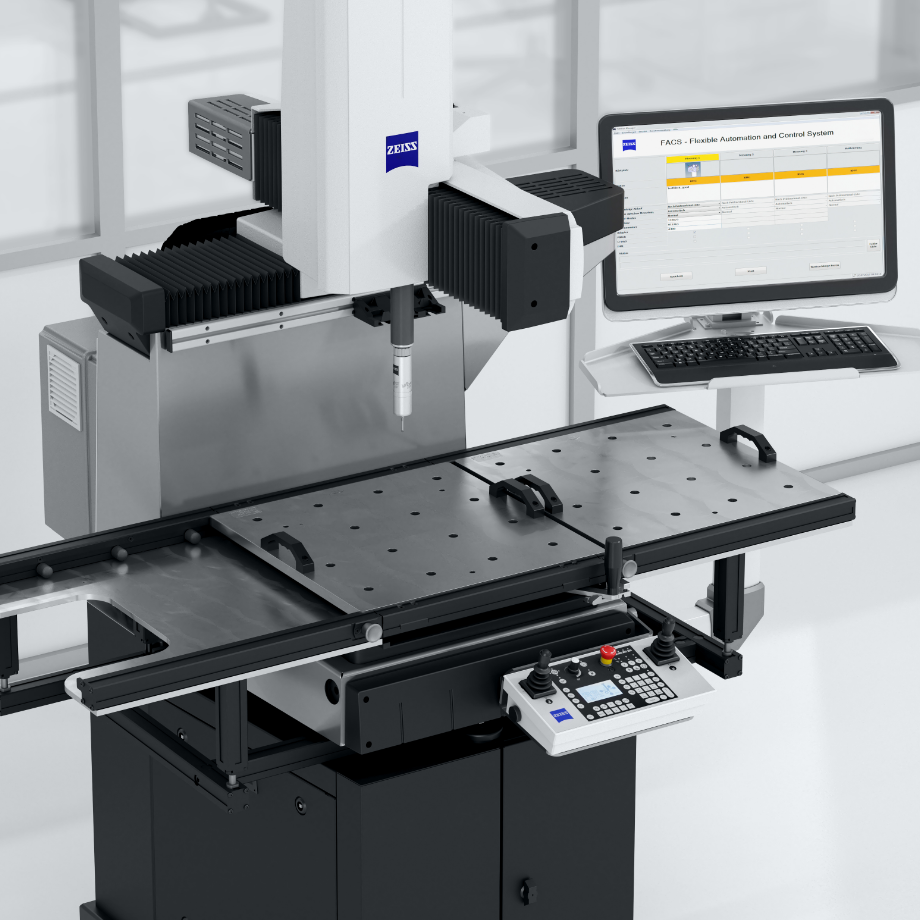

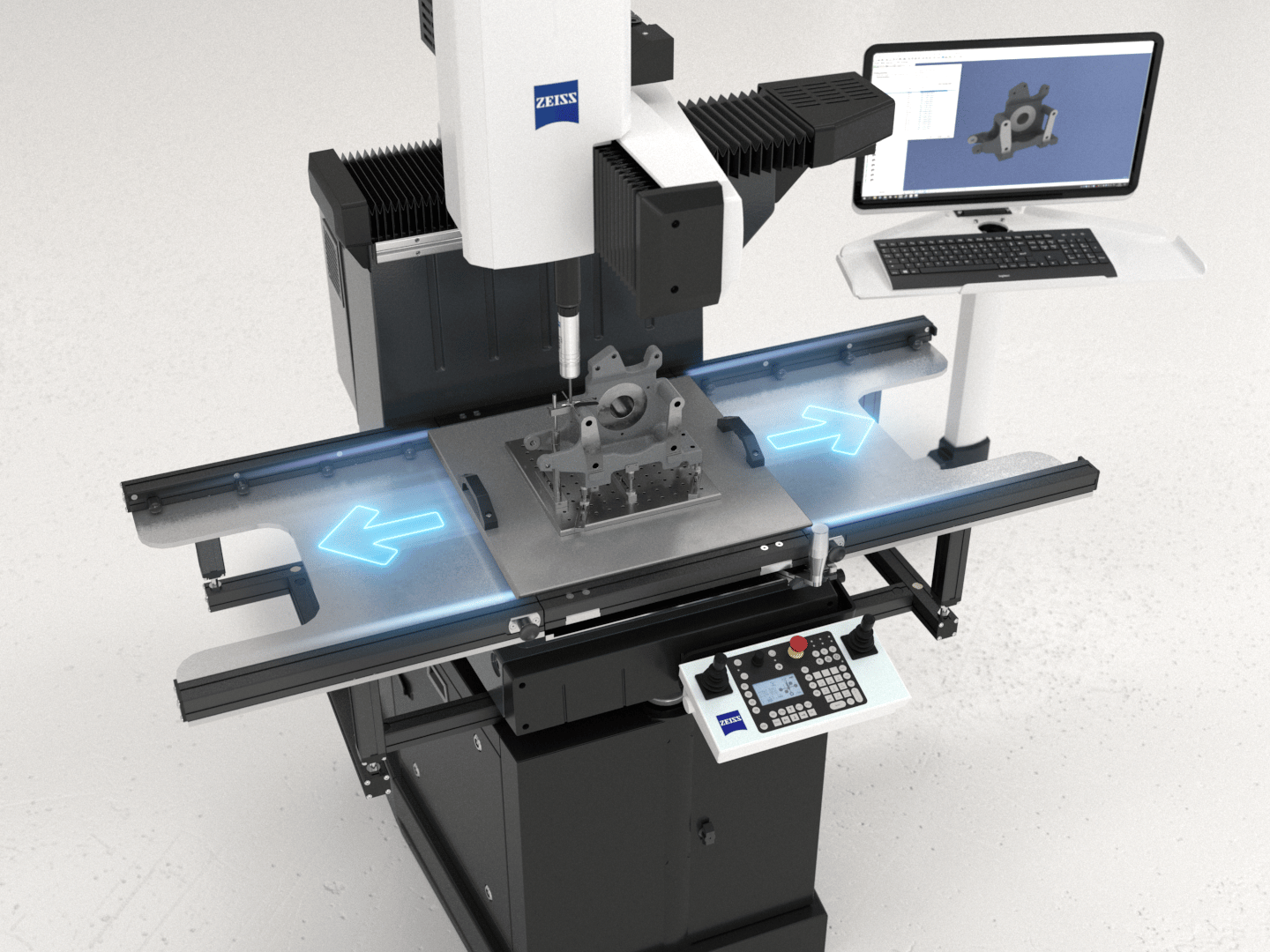

Système duplex

Le système duplex pour ZEISS DuraMax améliore l'utilisation de la machine, car les pièces peuvent être serrées et desserrées parallèlement au processus de mesure. En outre, le système améliore l'ergonomie de la manipulation des pièces et évite d'endommager les capteurs de mesure

Configuration pendant le processus de mesure

Optimisation de l'utilisation de la MMT
Débit élevé de pièces à usiner

En savoir plus

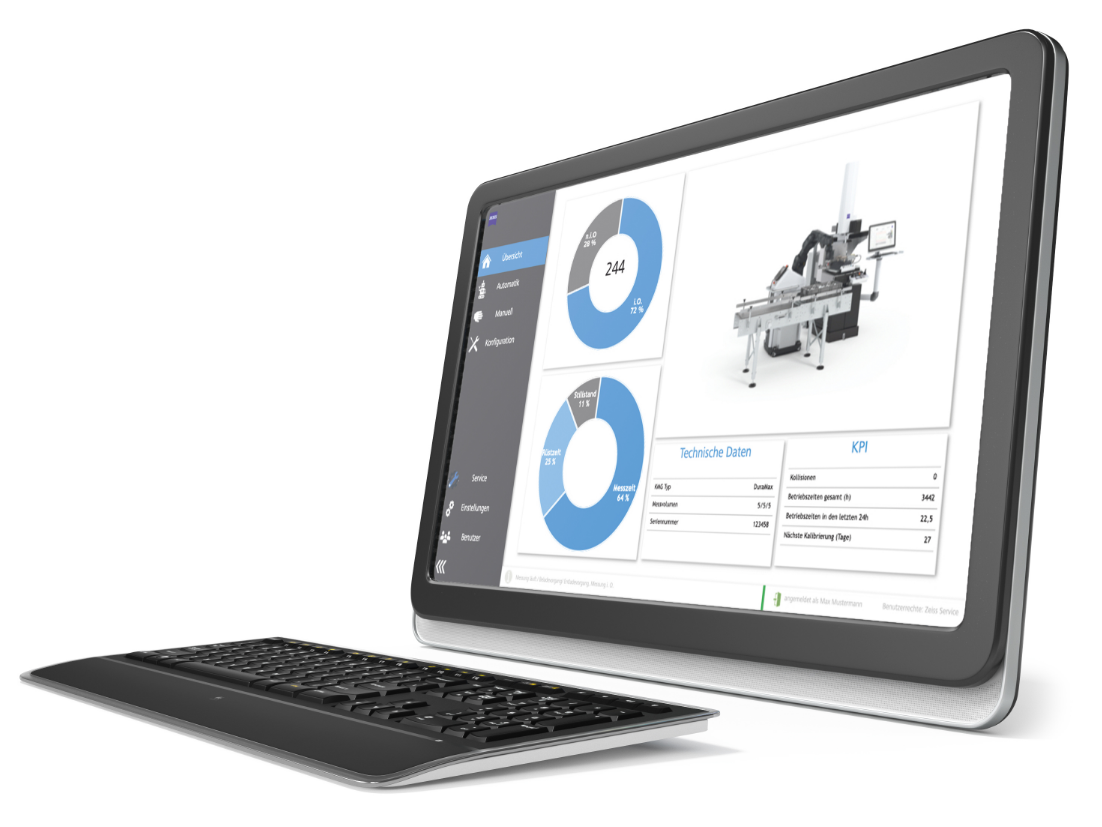

Automation Interface

ZEISS Automation Interface vous permet d'automatiser facilement votre appareil de mesure sans aucun effort d'ingénierie. En plus de lancer des plans d'inspection et de fournir un retour d'information sur les résultats de mesure ou l'état de la machine, l'application vous permet de contrôler les périphériques de la MMT. L'interface est également préconfigurée pour tous les produits de la ZEISS Integration Series. Par exemple, le contrôle des fixations automatiques ou de l'alimentation des palettes peut être configuré sans effort en quelques clics. Les appareils individuels que vous avez développés peuvent également être contrôlés par le biais de la configuration.

Automatisation aisée de la périphérie de la MMT

Interfaces de communication normalisées : OPC UA, Profinet, EthernetIP
L'administration des utilisateurs permet aux opérateurs d'installations, aux techniciens de mesure, aux régleurs ou au service après-vente de voir exactement ce dont ils ont besoin
Peut être utilisé à la fois en mode automatique et en mode manuel, même par des opérateurs non formés
Configuration simple par clic et directement via l'interface utilisateur, sans programmation PLC complexe
Mise en service efficace avec peu de risques et de coûts pour le projet

En savoir plus

Spécifications techniques

	DuraMax	DuraMax HTG
Volume de mesure	500 x 500 x 500^mm3	500 x 500 x 500^mm3
Erreur de mesure de la longueur E0 en μm E0/E40 en µm MPE selon ISO 10360-2:2009	2,4 + L/300 18°C - 22°C	2,2 + L/300 18°C - 22°C
Plage de température étendue (ZEISS TVA 1) E0/E40 en µm	2,7 + L/250 18°C - 26°C	2,5 + L/250 18°C - 26°C
Plage de température étendue (ZEISS TVA 2) E0/E40 en µm	2,9 + L/200 18°C - 30°C	2,7 + L/200 18°C - 30°C
Plage de température étendue (ZEISS TVA 3) E0/E40 en µm	non disponible	3,9 + L/100 15°C - 40°C
Logiciel	ZEISS CALYPSO	ZEISS CALYPSO
Capteur tactile	VAST XXT TL 3	VAST XXT TL 3
Longueur du stylet	radialement jusqu'à 65 mm (stylet en étoile)	radialement jusqu'à 65 mm (stylet en étoile)
Diamètre de la sonde	0,3 - 8 mm	0,3 - 8 mm

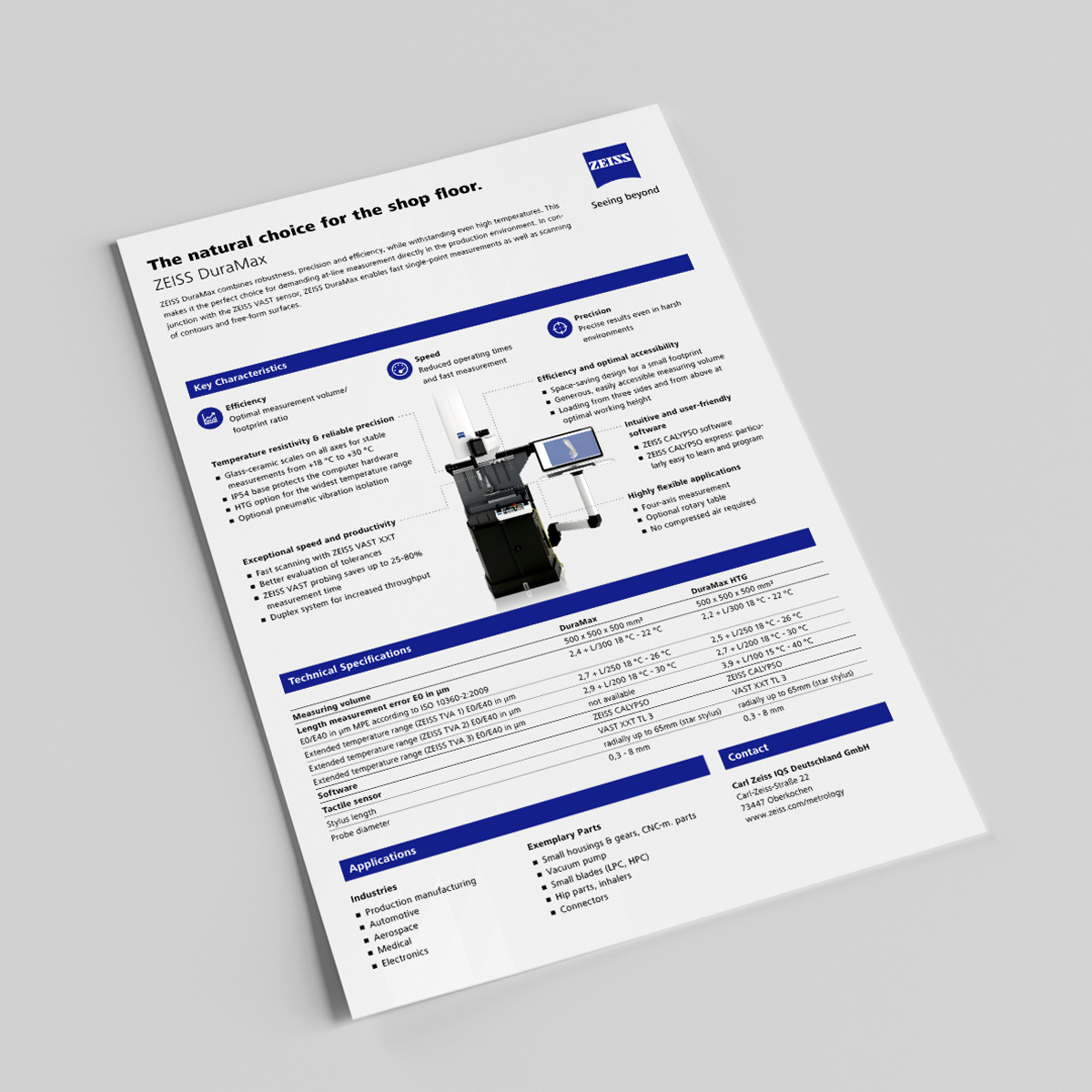

Toutes les informations sur ZEISS DuraMax en un coup d'œil
