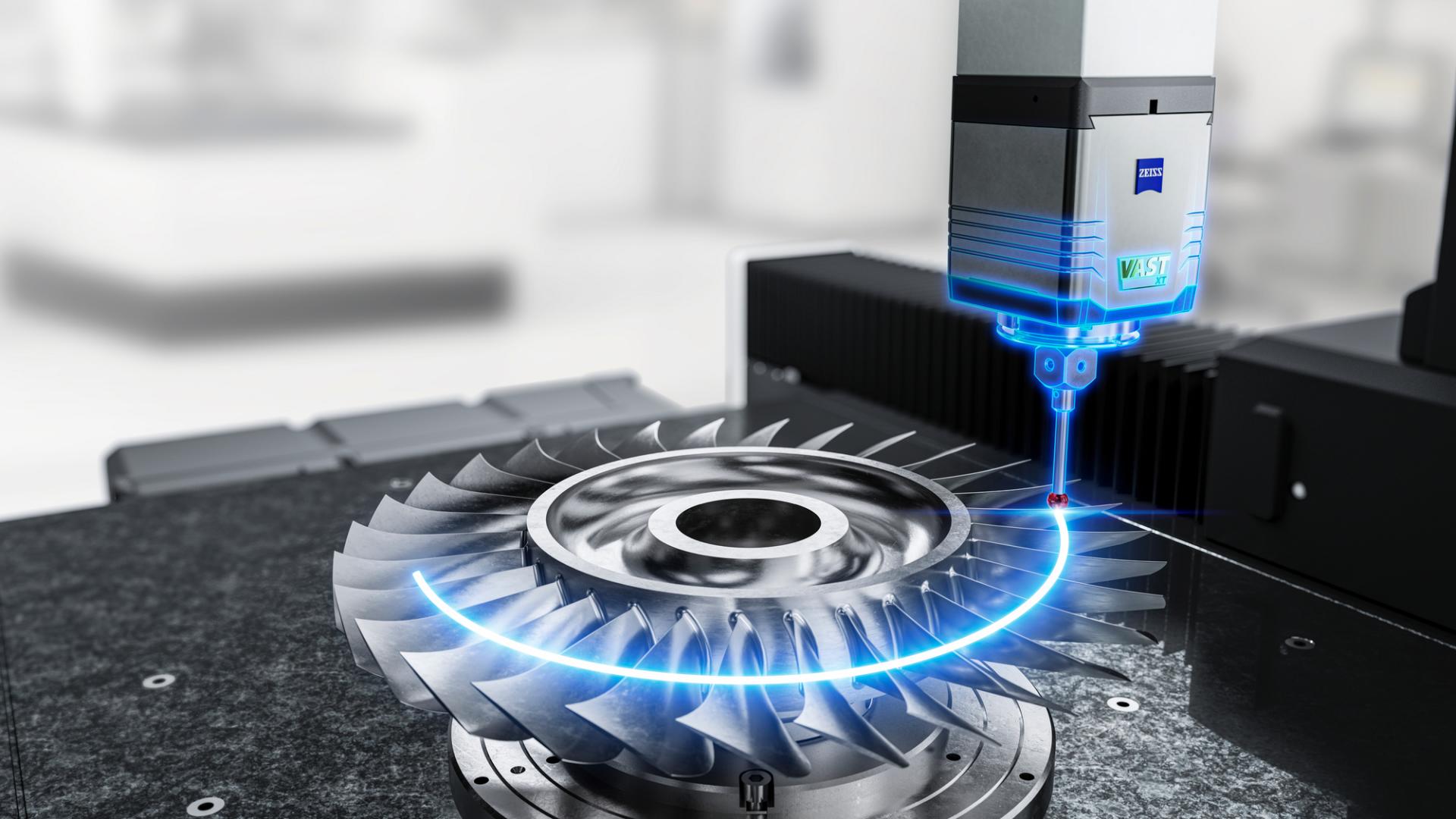

Technologie de balayage actif ZEISS

Sondes à balayage actif

Pour une flexibilité, une rapidité et une précision maximales
Technologie de balayage actif ZEISS
Contact

Technologie de balayage actif ZEISS

Inventeur du balayage tactile, ZEISS fait passer cette technologie au niveau supérieur avec le concept innovant des têtes de sonde actives. Les bobines de force et les électro-aimants contrôlables en temps réel permettent d'exercer la force effective la plus faible sur le stylet en tout point de la trajectoire de numérisation et de suivre la géométrie réelle. ZEISS permet ainsi une numérisation rapide et précise avec un maximum de flexibilité.

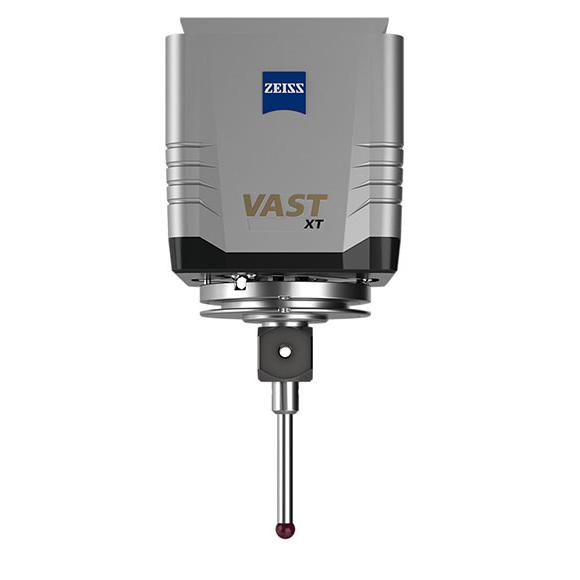

ZEISS VAST XT gold

ZEISS VAST XT gold

Entrer dans le monde du balayage actif

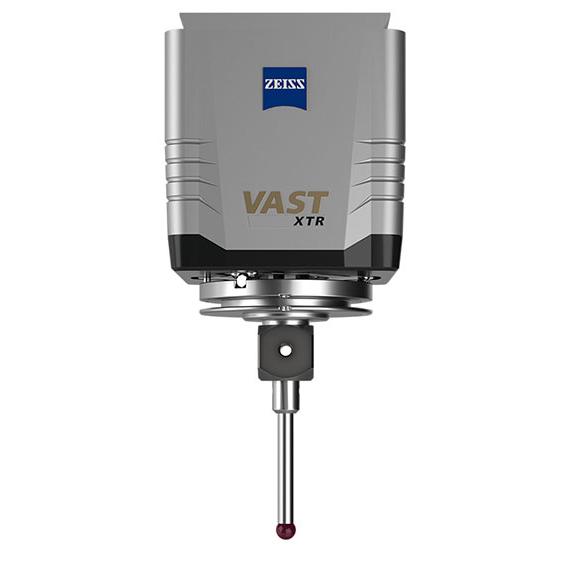

ZEISS VAST XTR gold

ZEISS VAST XTR gold

Très dynamique grâce à l'axe rotatif intégré

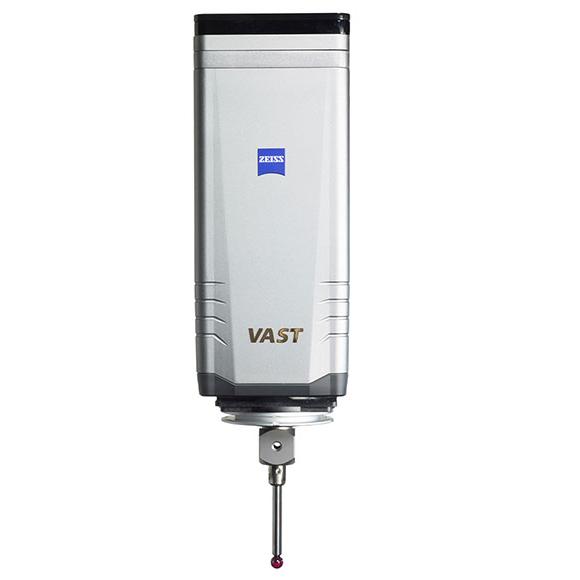

ZEISS VAST gold

ZEISS VAST gold

Sonde robuste et dynamique avec des vitesses de balayage élevées

  • Contenu tiers bloqué

    Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

Fonctionnalité

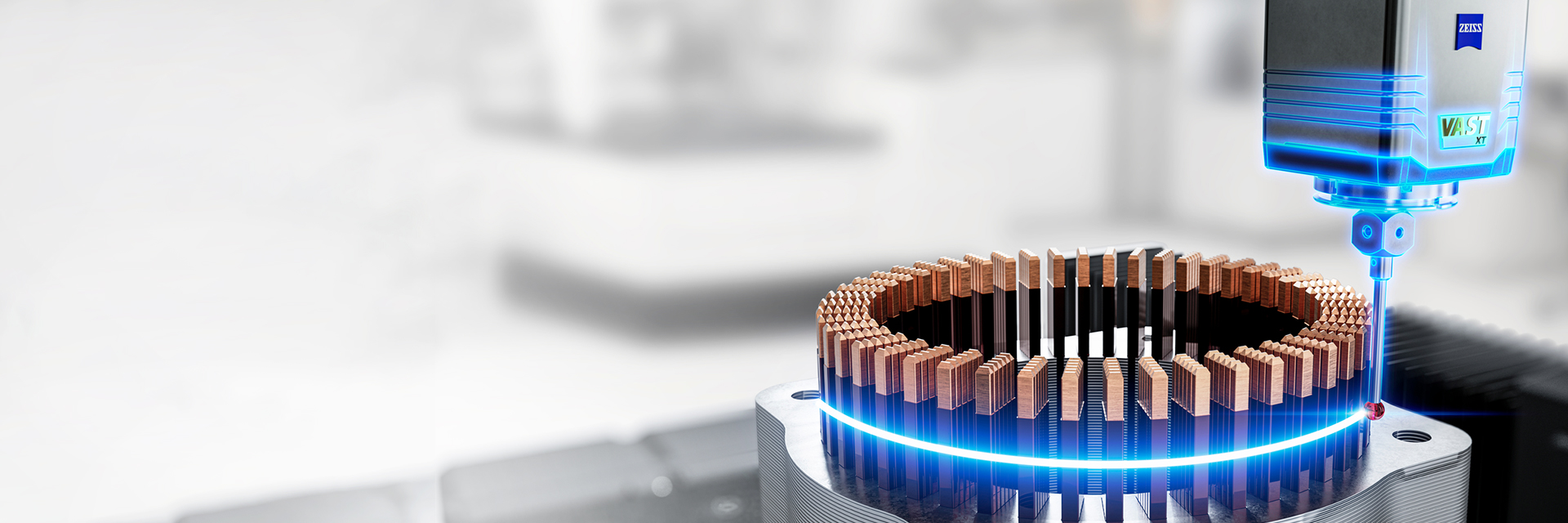

Scan actif

Scan actif

Souplesse et esprit d'initiative

Un système de mesure active des coordonnées utilise des bobines de force contrôlées électriquement pour exercer une force uniforme sur la sonde - indépendamment de sa longueur, de son poids, de sa position ou de son alignement. Le système actif surveille les écarts en temps réel et ajuste la force de mesure pour qu'elle reste aussi faible et uniforme que possible. Cela permet d'accroître la précision et d'accélérer l'ensemble du processus.

Balayage conventionnel et actif

ZEISS fait la distinction entre le balayage conventionnel et le balayage actif. Bien que les deux méthodes capturent des données de surface via le mouvement d'un palpeur connecté à un capteur, il existe des différences majeures dans leur fonctionnement. Les systèmes de scan conventionnels fonctionnent avec des ressorts (mécaniques) qui maintiennent le capteur en position neutre et mesurent les déviations à l'aide de capteurs sans contact ou de capteurs qui réagissent en fonction d'un changement de la densité du flux du champ magnétique lorsque le capteur se déplace sur la surface ou le contour. Les systèmes de scan actif utilisent des électro-aimants et des régulateurs de force contrôlés par logiciel, ce qui garantit une charge uniforme et plus faible sur le stylet.

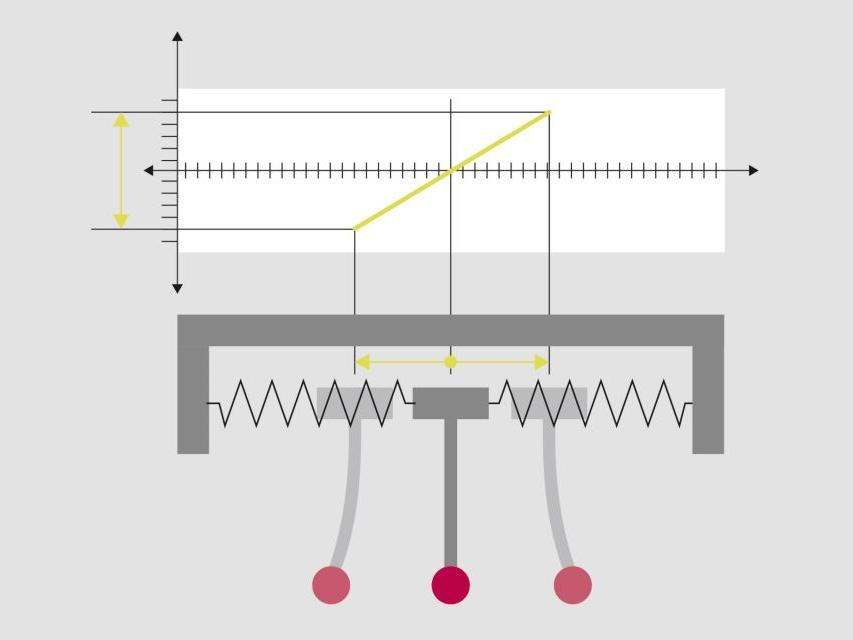

Scan actif

Scan actif

Têtes de capteurs actives dotées de commandes électromagnétiques qui exercent une force constante sur la sonde.

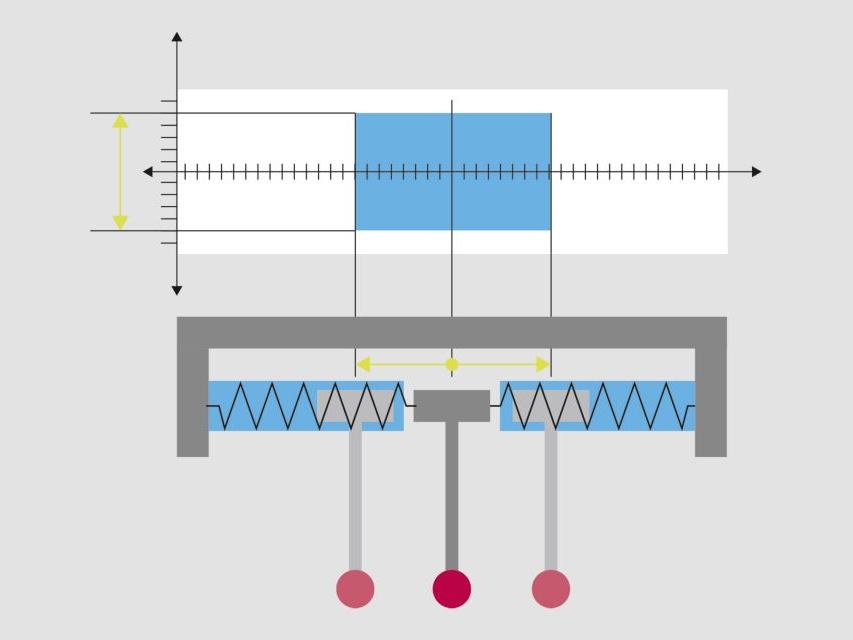

Scan conventionnel

Scan conventionnel

Les têtes de sonde conventionnelles sont équipées de ressorts mécaniques qui maintiennent la sonde en position neutre.

ZEISS VAST Navigator & Performance Package

Exploitez tout le potentiel de votre MMT
Vitesses de scan élevées

Vitesses de scan élevées

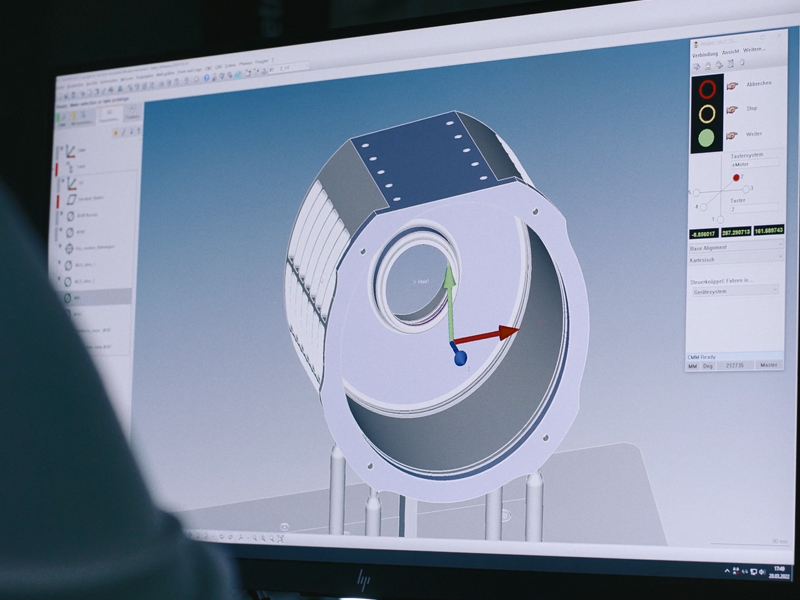

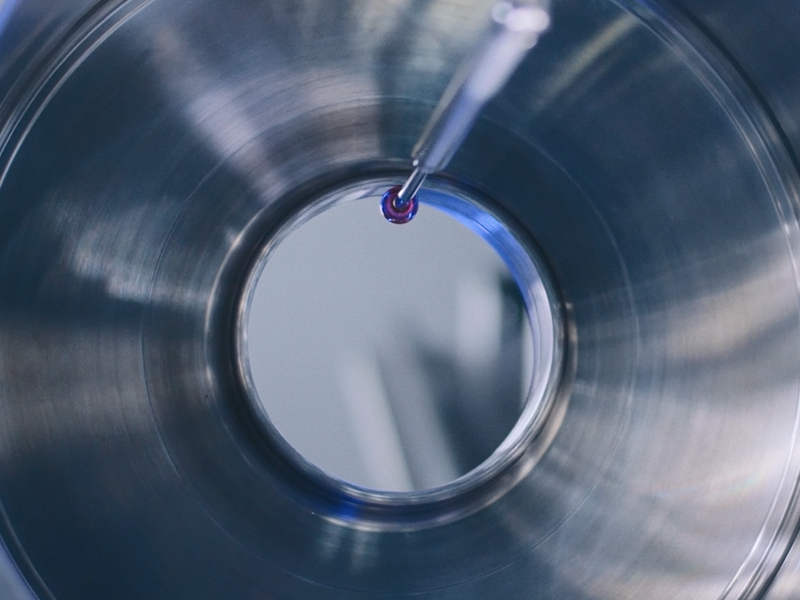

ZEISS VAST navigator

ZEISS VAST Navigator est inclus dans chaque système de balayage actif. Cela permet des mesures plus souples, car certains paramètres tels que la masse et la longueur du stylet, ainsi que la force de flexion, sont également pris en compte lors de la numérisation.

Paramètres de scan flexibles

Paramètres de scan flexibles

Mode expert pour ZEISS VAST navigator

Ce module adapte automatiquement la vitesse de mesure aux tolérances modifiées et tient compte des tolérances de forme et de position afin de toujours utiliser automatiquement la vitesse maximale en fonction de la tâche de mesure.

Pour plus d'options de mesure

Pour plus d'options de mesure

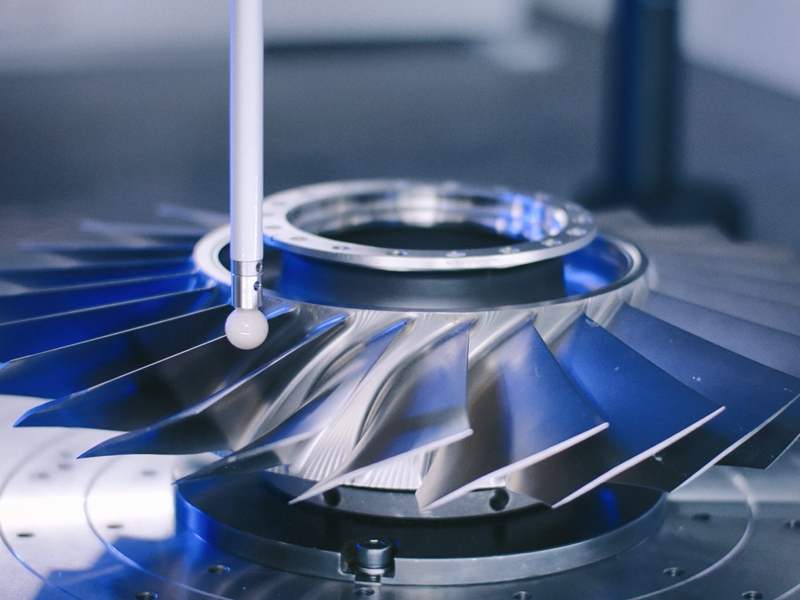

ZEISS VAST Performance

L'ensemble VAST Performance maximise la productivité de votre MMT. La fonction intégrée FlyScan permet de gagner jusqu'à 60 % de temps en permettant de numériser les bords interrompus à grande vitesse.

Vorteile von aktiven Scanning-Sensoren
Avantages des sondes à balayage actif

Avantages des sondes à balayage actif

  • Correction de la force de mesure en temps réel
  • Beaucoup plus rapide que la numérisation traditionnelle
  • Correction automatique de la courbure dynamique (navigateur VAST)
  • Correction automatique de la trajectoire de balayage en cas d'écarts géométriques réels
  • Plus de possibilités d'application pour les systèmes à stylet long et lourd
