Supports de palpeurs et assiettes pour des applications polyvalentes

Les supports de palpeurs de ZEISS permettent d'utiliser des palpeurs optiques et tactiles sur une MMT. Le support de palpeur pivotant permet de mesurer même les pièces complexes avec peu d'effort.
ZEISS RDS

ZEISS RDS

Flexibilité maximale grâce à un large éventail de positions angulaires
ZEISS DSC

ZEISS DSC

Dynamique et couple élevés pour des résultats précis
ZEISS ZAS

ZEISS ZAS

Option de stylet articulé pour ZEISS VAST gold
  • ZEISS RDS
  • ZEISS RDS
  • ZEISS RDS
  • ZEISS RDS
  • ZEISS RDS

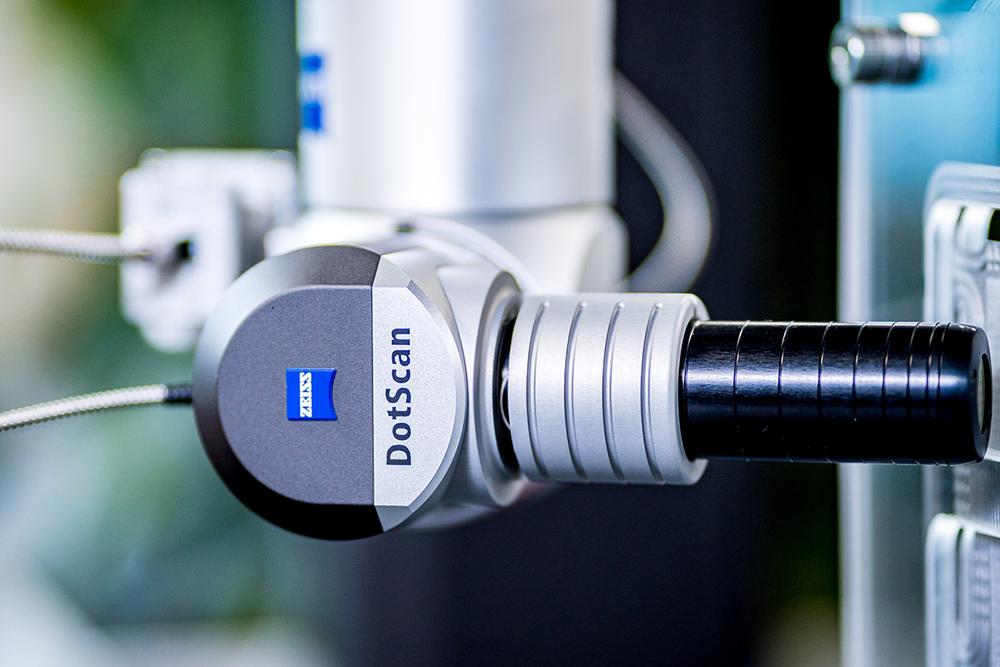

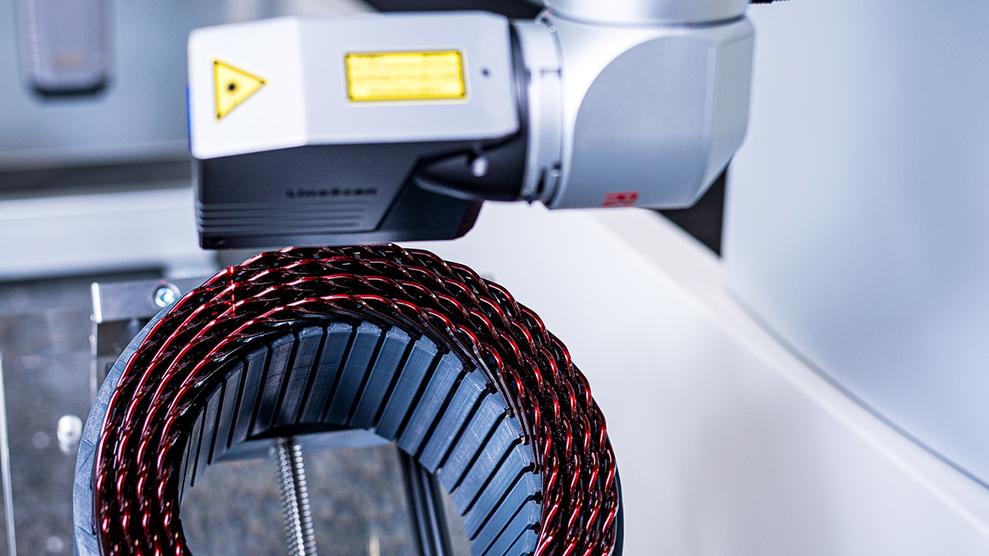

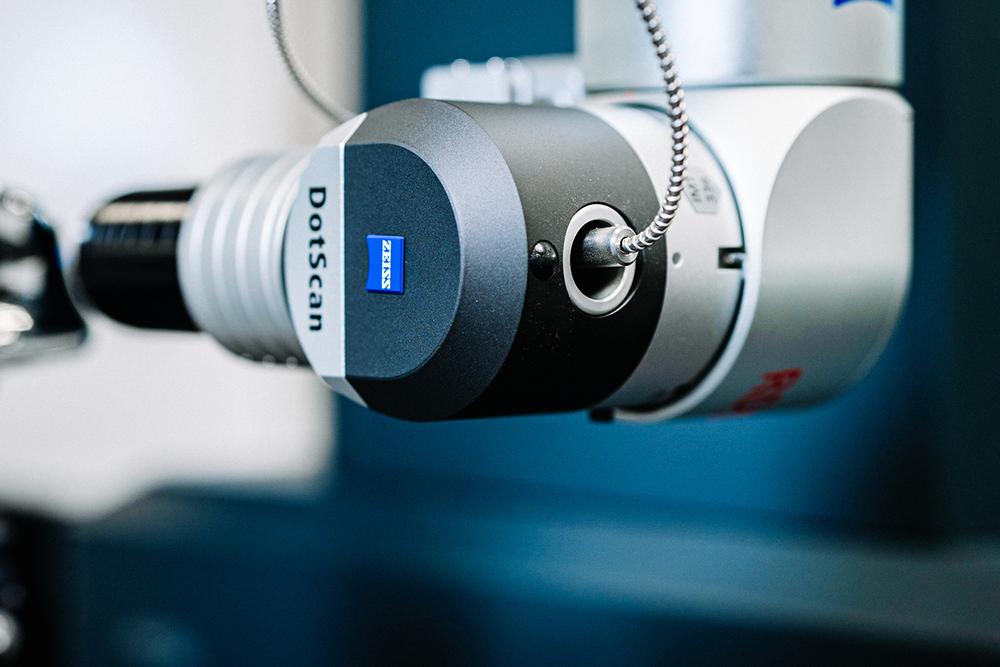

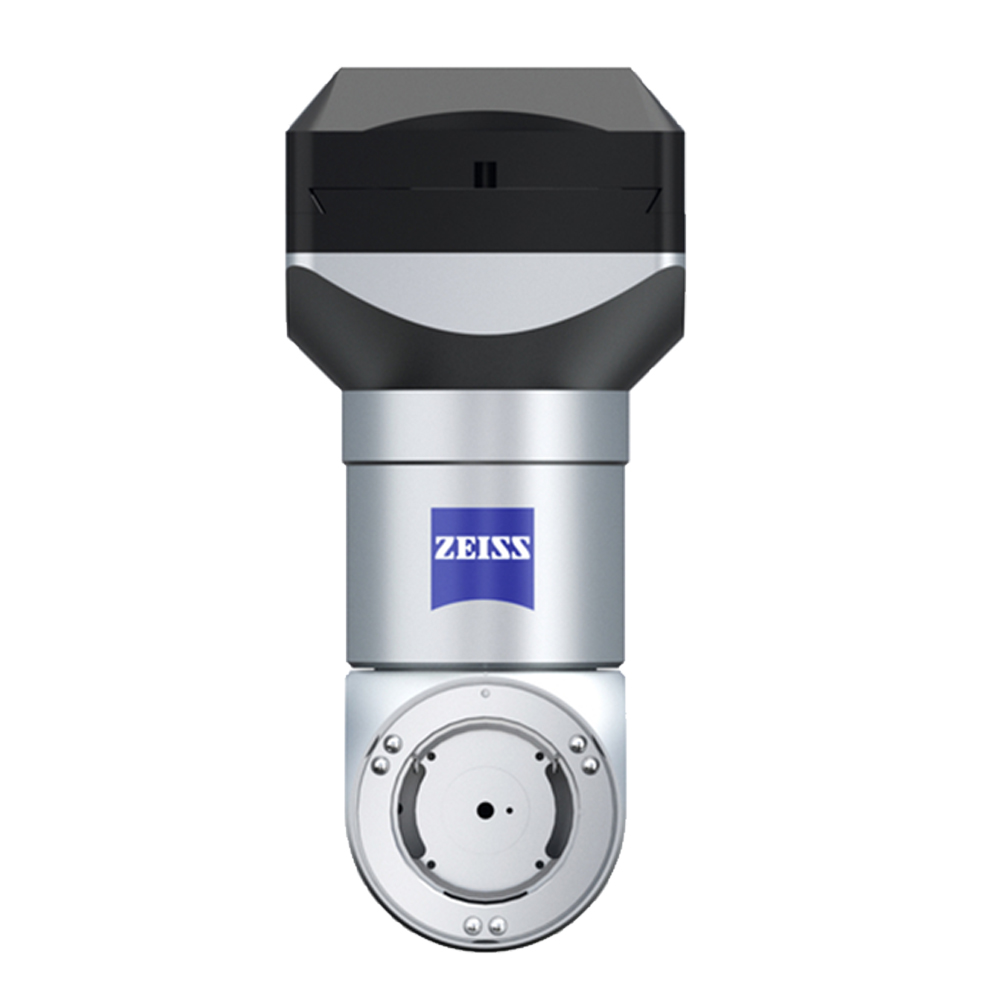

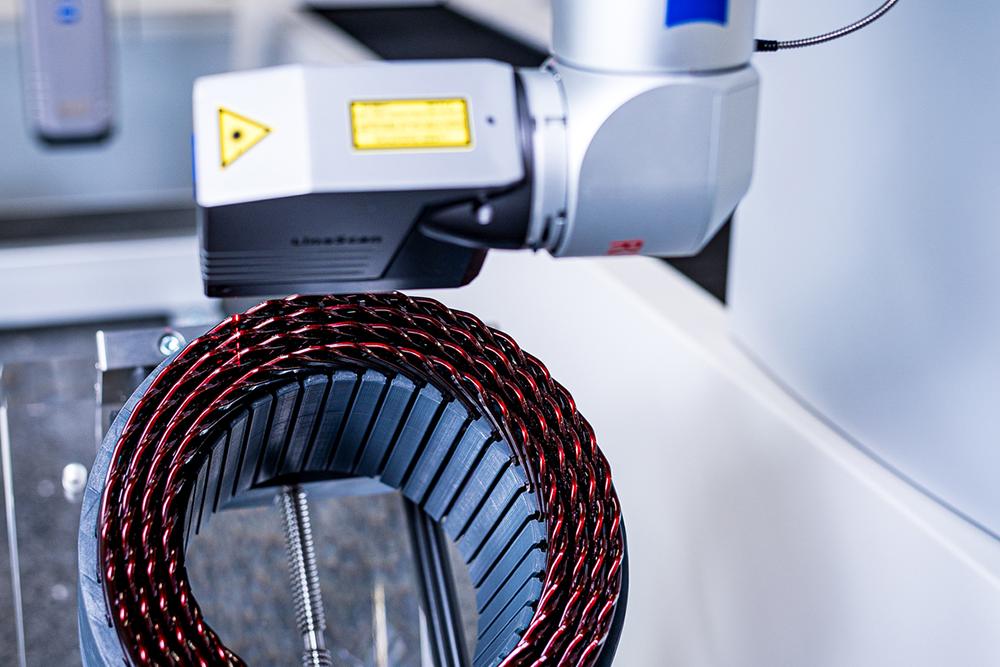

ZEISS RDS

De nombreuses positions individuelles permettent d'atteindre presque tous les angles de la pièce

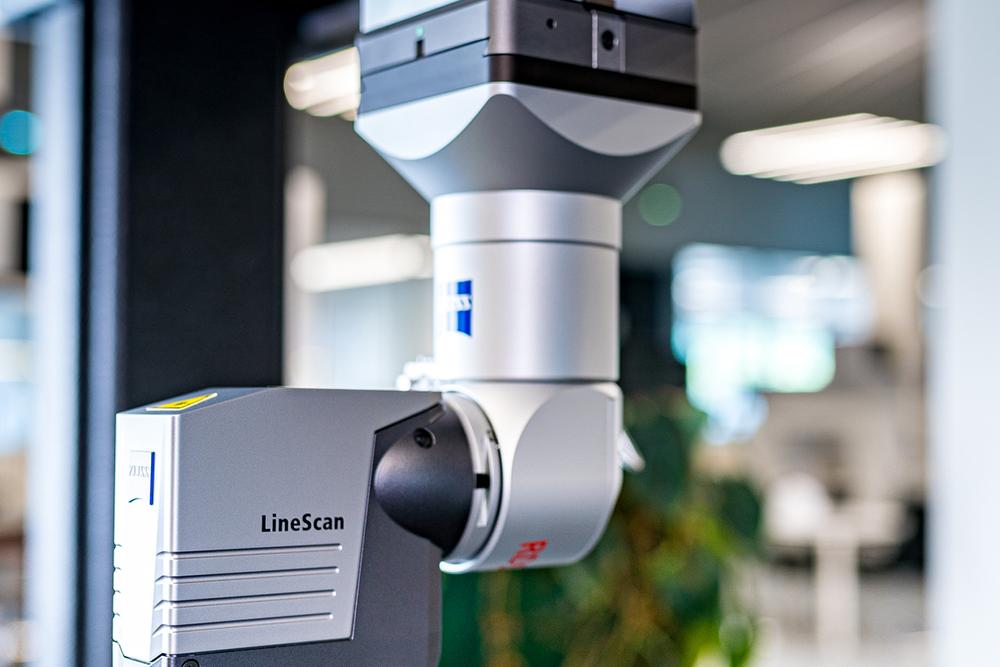

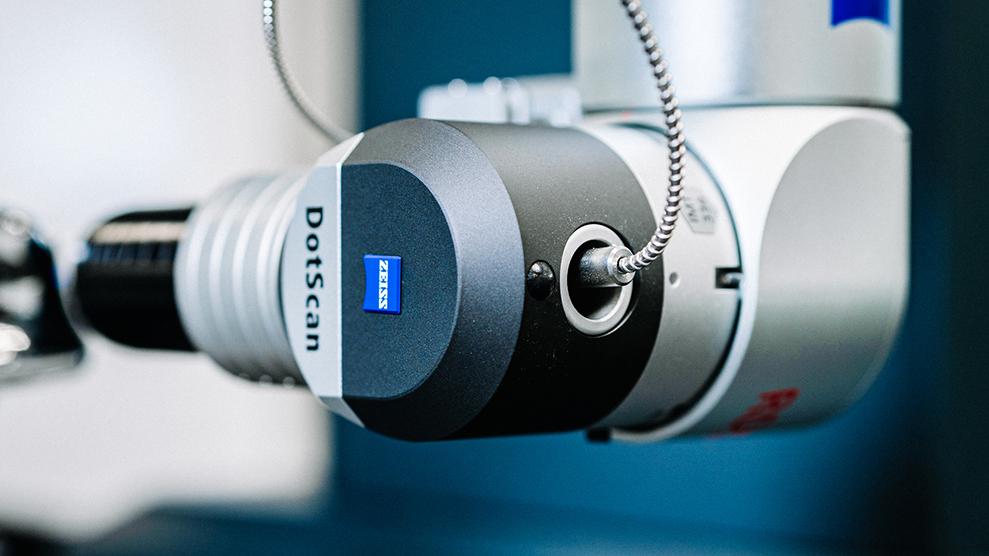

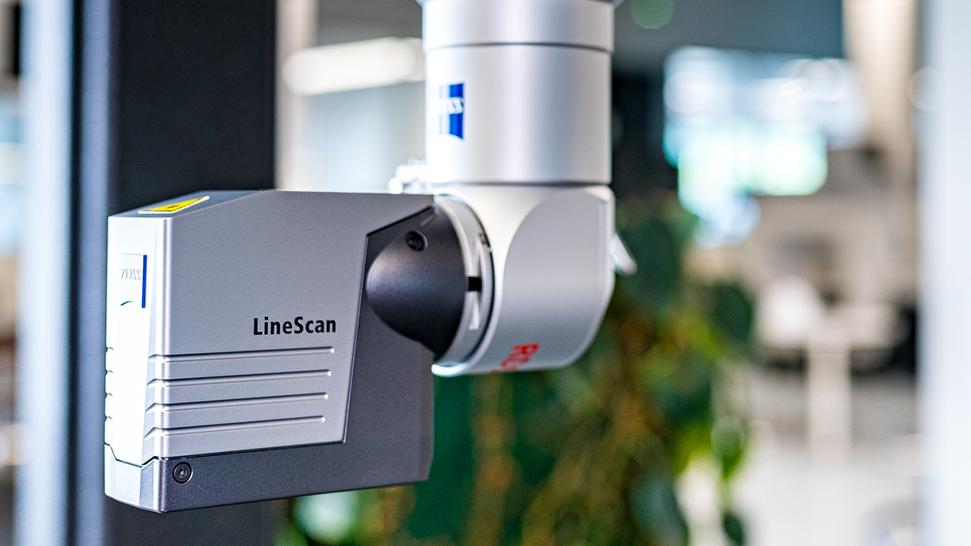

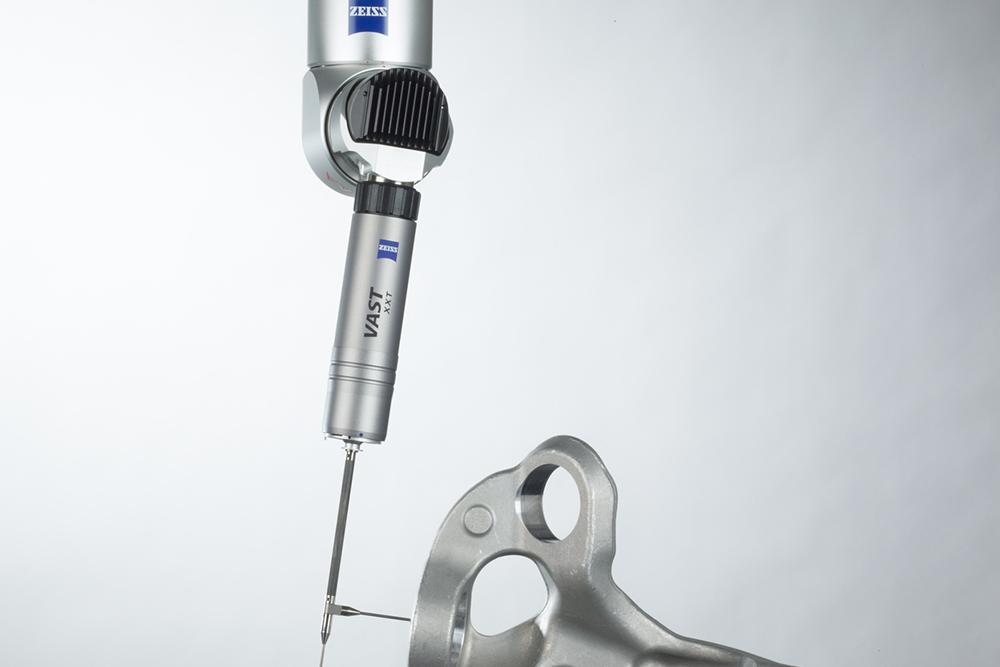

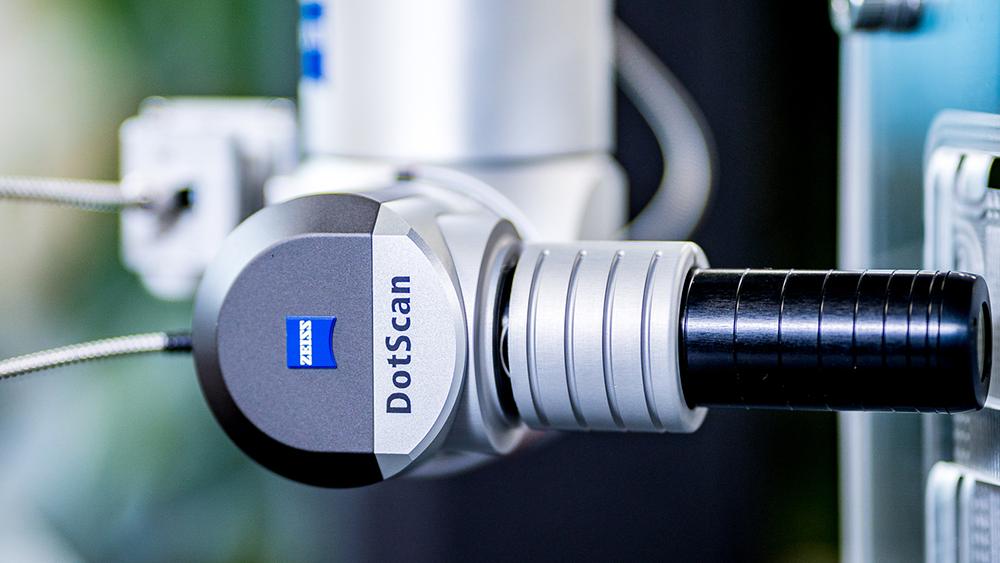

Le système articulé ZEISS RDS est particulièrement adapté à la mesure de pièces complexes dont les caractéristiques nécessitent de nombreux palpeurs avec des directions spatiales différentes. Il atteint jusqu'à 20 736 positions par incréments de 2,5 degrés et permet ainsi d'accéder à toutes les caractéristiques d'une pièce, en se basant sur des axes de rotation disposés horizontalement et verticalement avec des plages de rotation de +/- 180°. ZEISS RDS est disponible pour diverses MMT à bras horizontal et à portique de ZEISS.

Avec ZEISS RDS-CAA pour les palpeurs de commutation et de mesure, l'utilisateur obtient également des temps d'étalonnage plus courts puisqu'il lui suffit d'étalonner quelques positions angulaires ou directions spatiales. Lors de la programmation, le système RDS est simplement positionné à l'aide du joystick du panneau de commande, ce qui permet de réduire les temps de programmation.

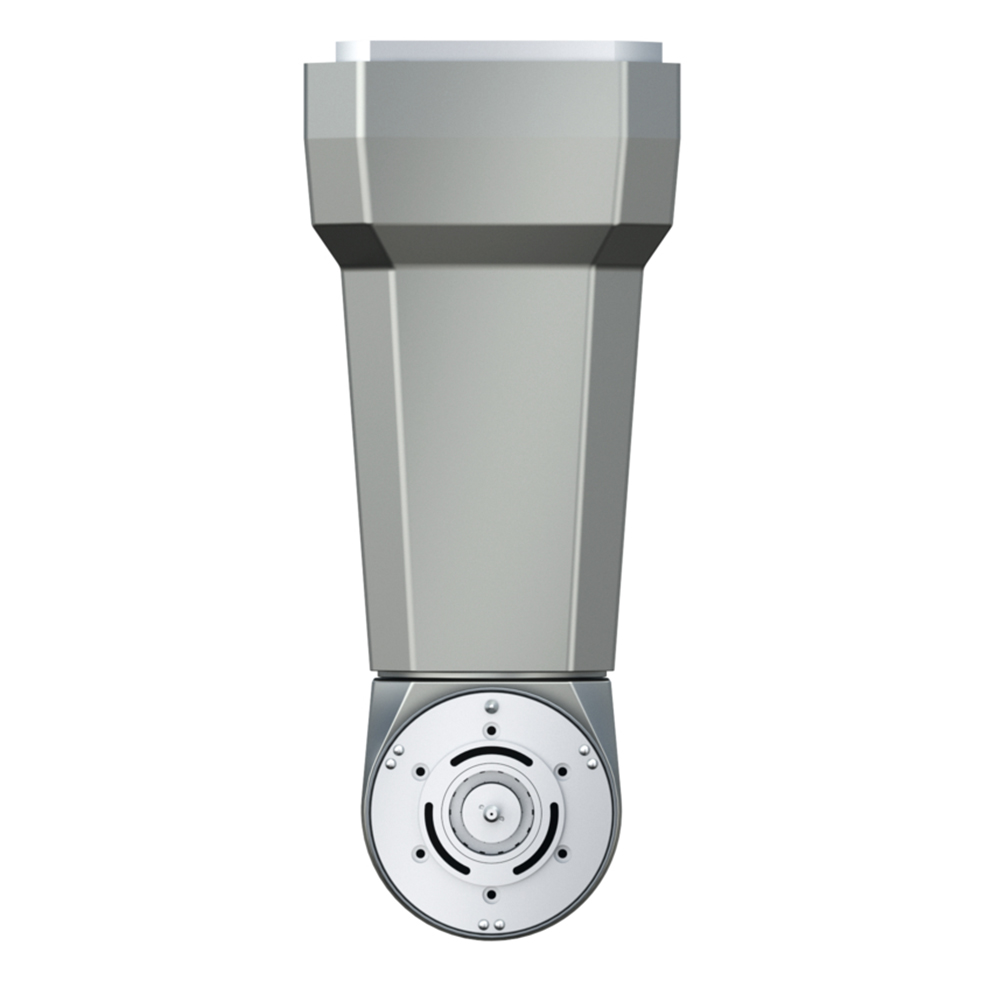

ZEISS DSC

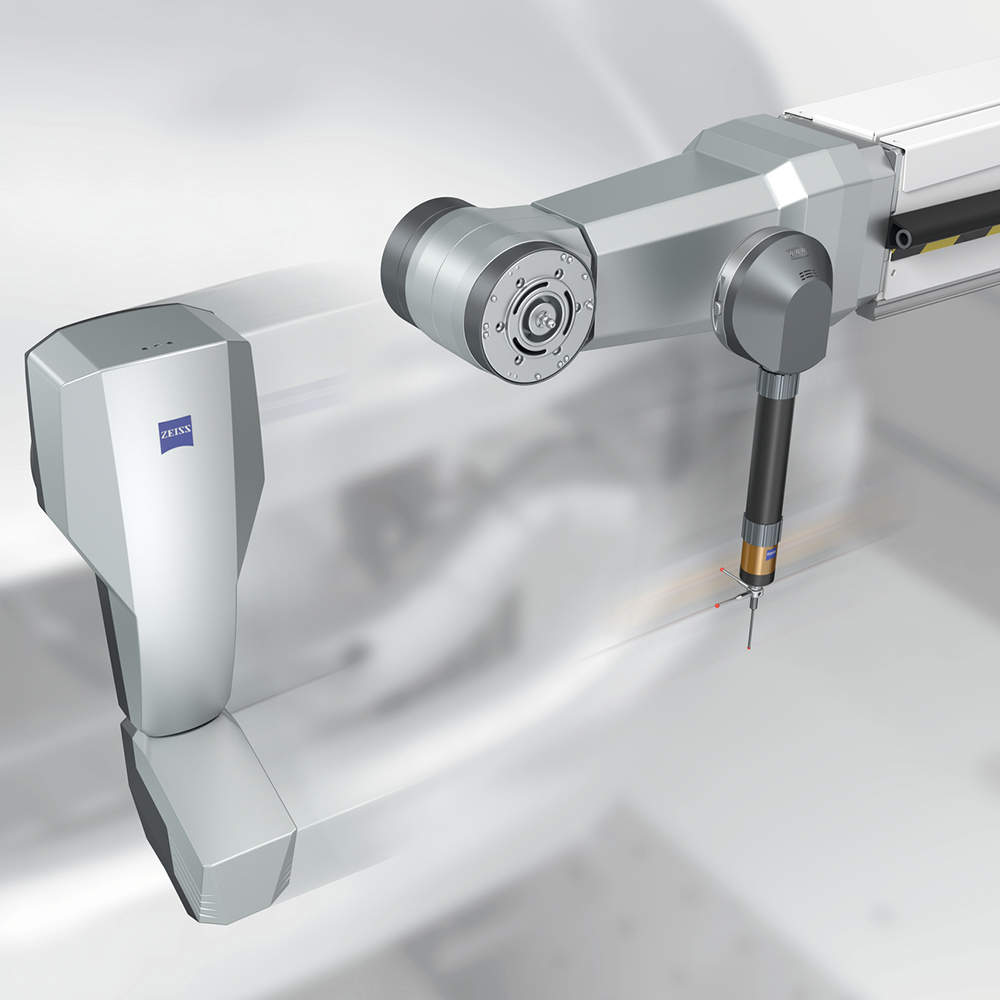

Le système DSC articulé en continu et hautement dynamique fait passer les performances de ZEISS CALENO au niveau supérieur. Ce support de palpeur se caractérise par une vitesse angulaire exceptionnelle, une accélération maximale et une sécurité sans compromis grâce à une protection intégrée contre les collisions.
ZEISS DSC pour ZEISS CALENO

Système articulé hautement dynamique pour un large éventail de tâches de mesure

Grâce à sa dynamique élevée, son couple important et son excellente précision, ZEISS DSC peut être utilisé pour de nombreuses tâches de mesure. Le support de palpeur est équipé par défaut d'une protection anti-collision à ressort pour le palpeur. Une protection anti-collision supplémentaire pour le support de palpeur lui-même est également disponible en option.

Caractéristiques techniques :

  • L'axe de rotation A peut être tourné de n x 360
  • Vitesse angulaire jusqu'à 180°/s
  • Couple élevé de max. 3,0 Nm
  • Convient pour des extensions de stylet allant jusqu'à 800 mm
  • Changement automatique des palpeurs optiques et tactiles avec le râtelier de changement

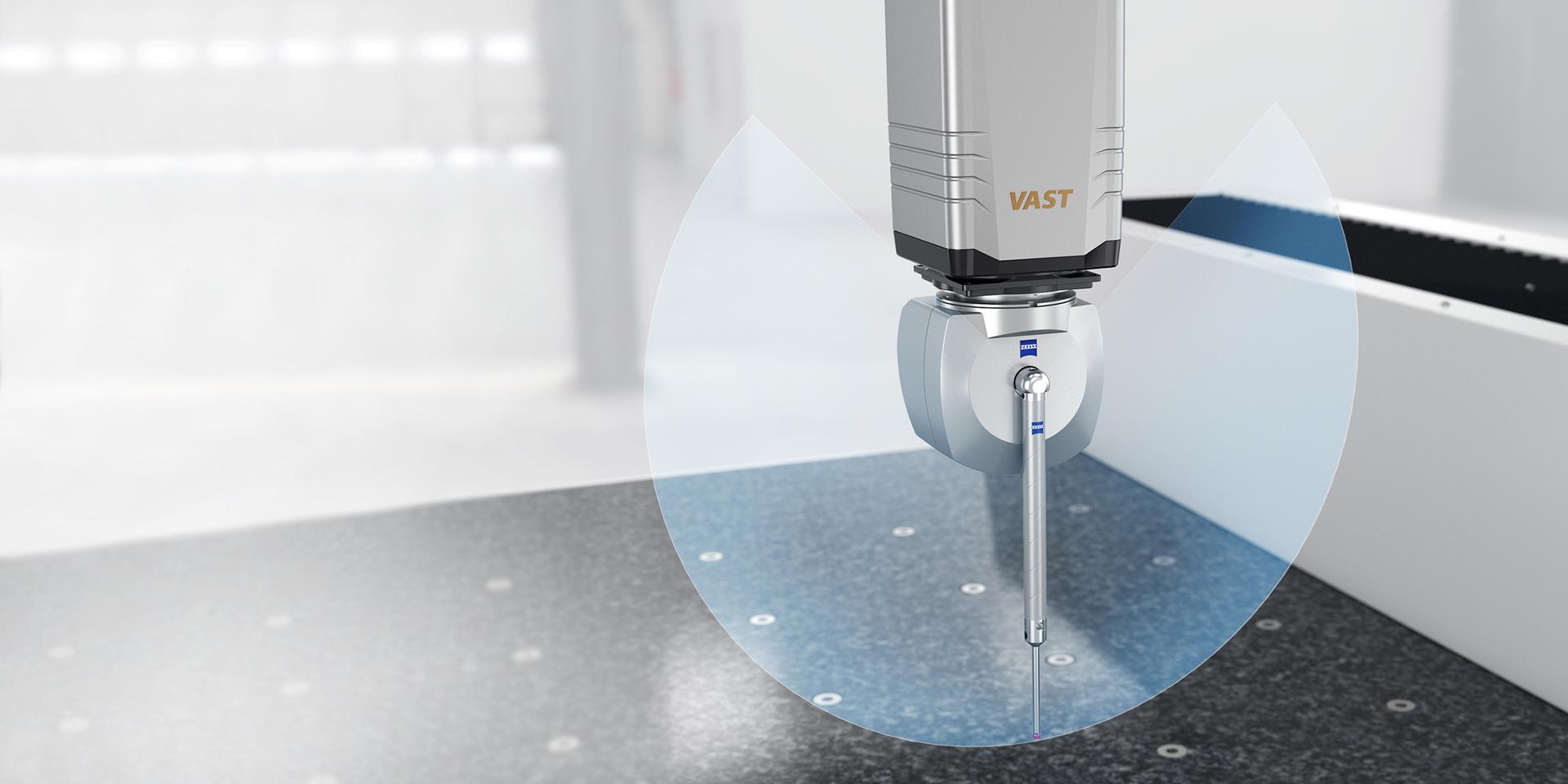

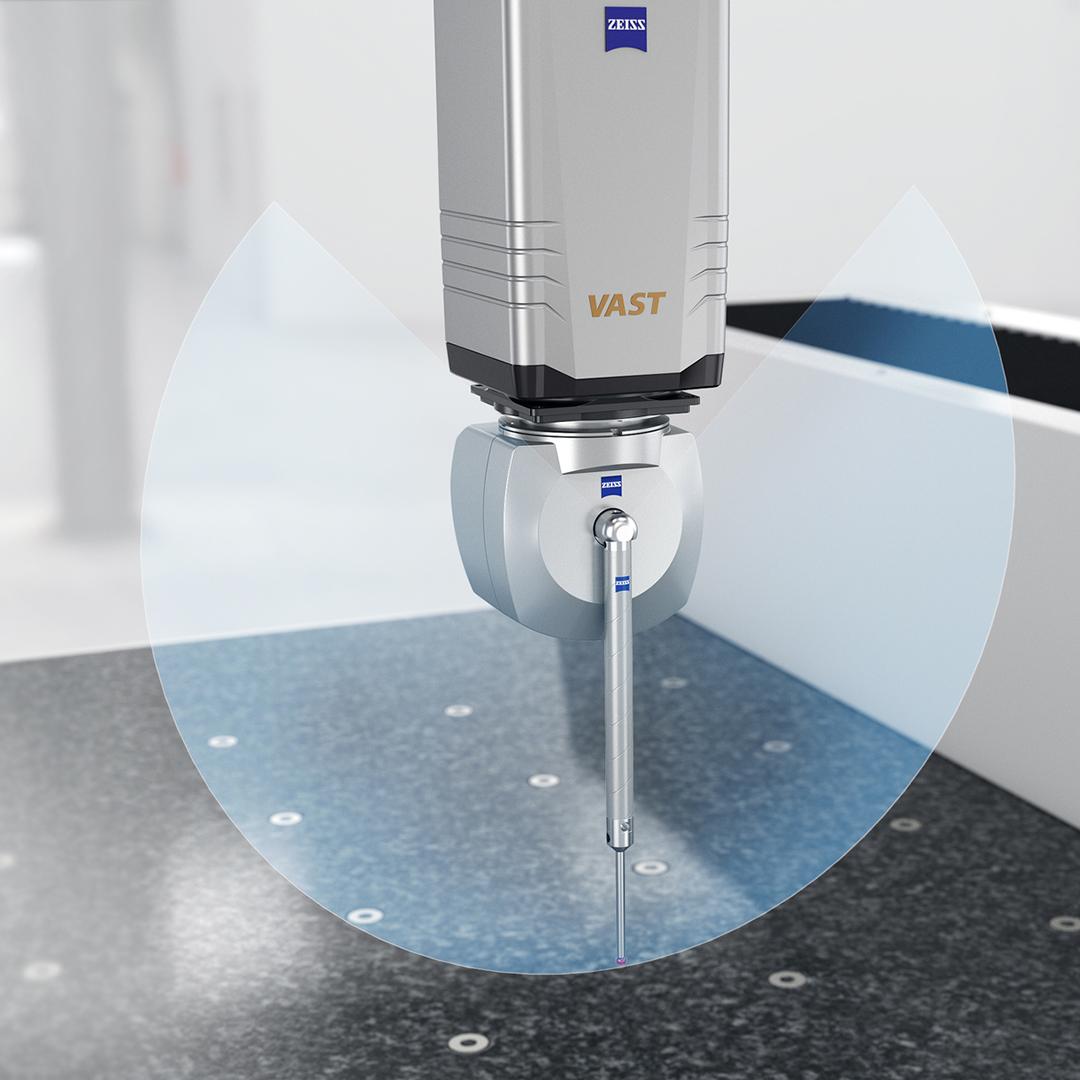

ZEISS Articulating Stylus (ZAS)

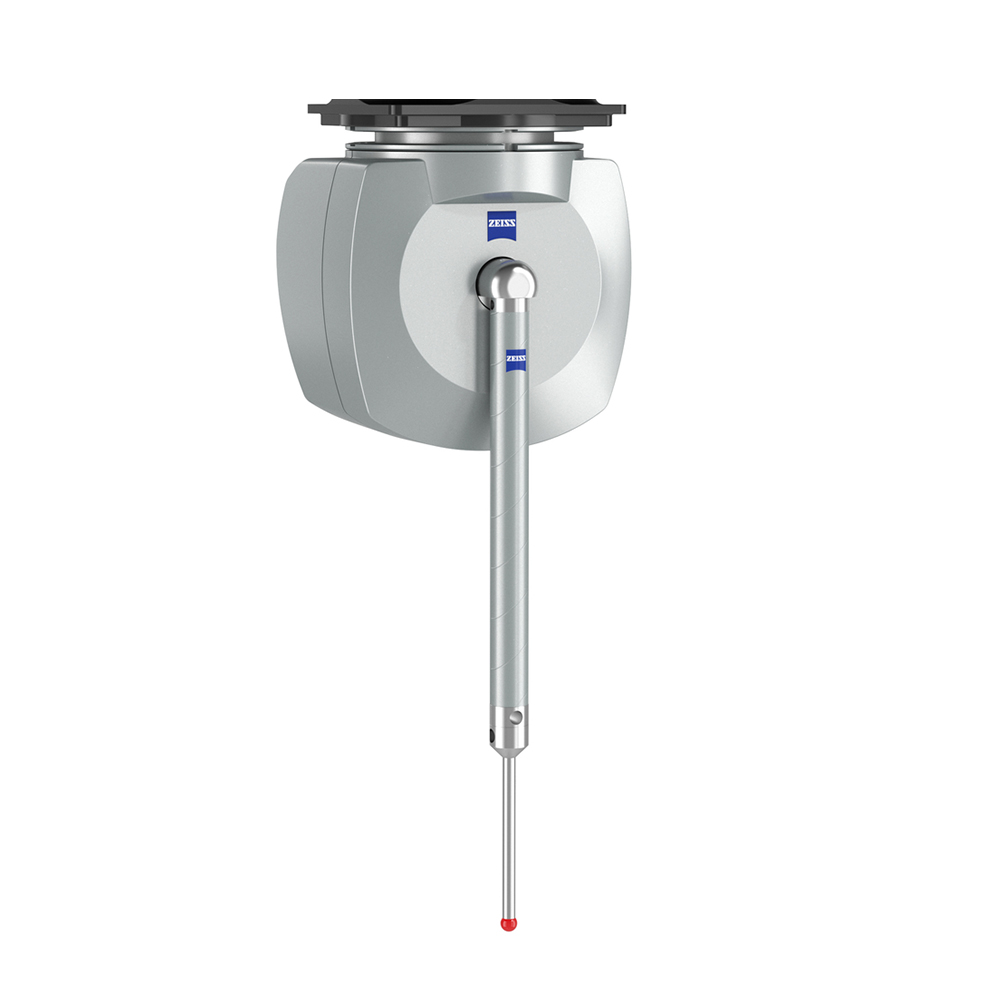

ZAS est un stylet articulé motorisé et contrôlé par logiciel qui peut pivoter dans un plan, remplaçant ainsi plusieurs configurations avec des stylets fixes. Cela permet d'obtenir différentes positions angulaires sans changer de stylet.

ZEISS Articulating Stylus est compatible avec le palpeur haute performance ZEISS VAST gold et permet d'atteindre un haut degré d'exactitude grâce à la stabilité du stylet articulé. La position angulaire respective peut être réglée en quelques secondes seulement, ce qui permet d'économiser du temps et de l'espace de stockage pour des systèmes de stylet supplémentaires. Les positions angulaires sont réglables en continu entre -135° et +135°.
