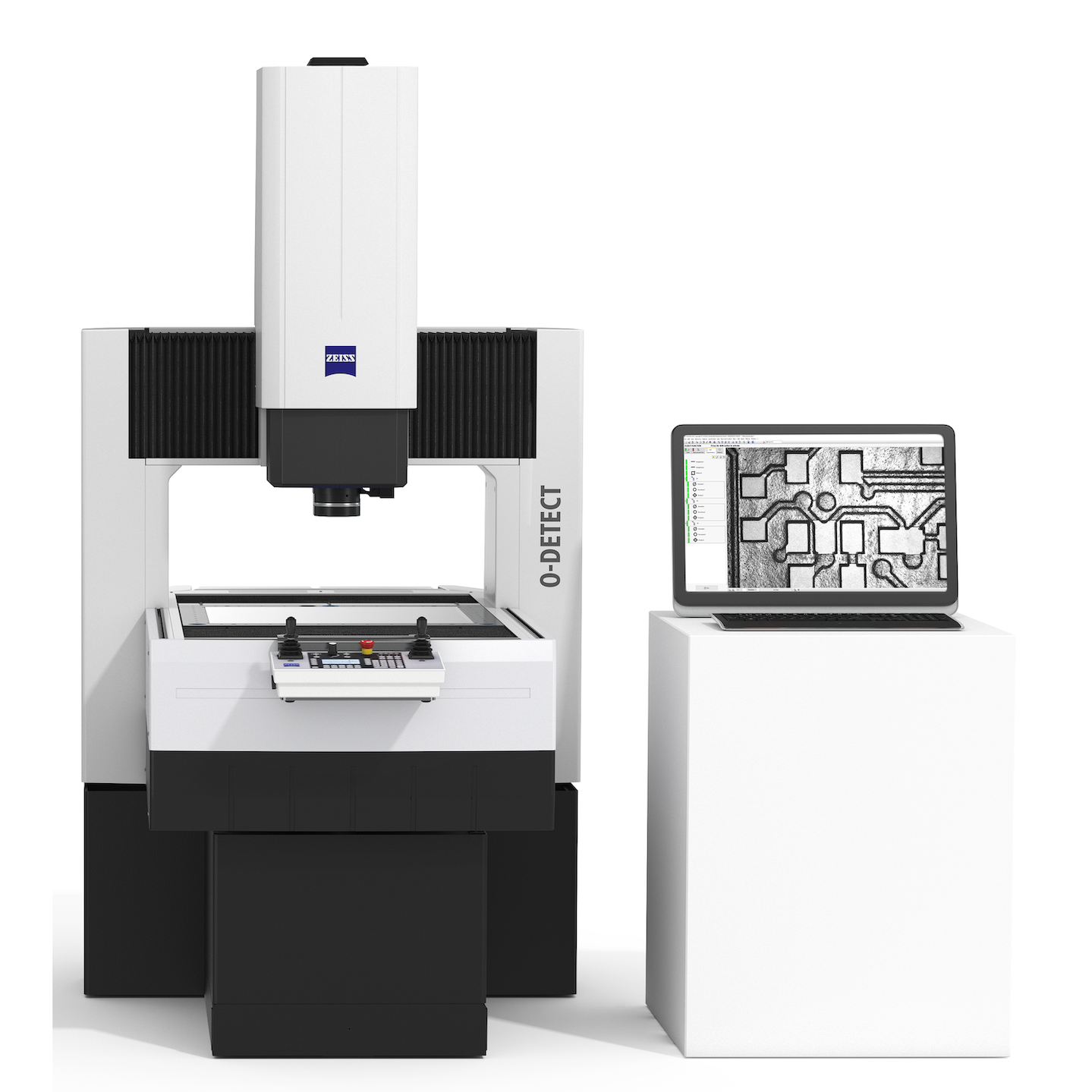

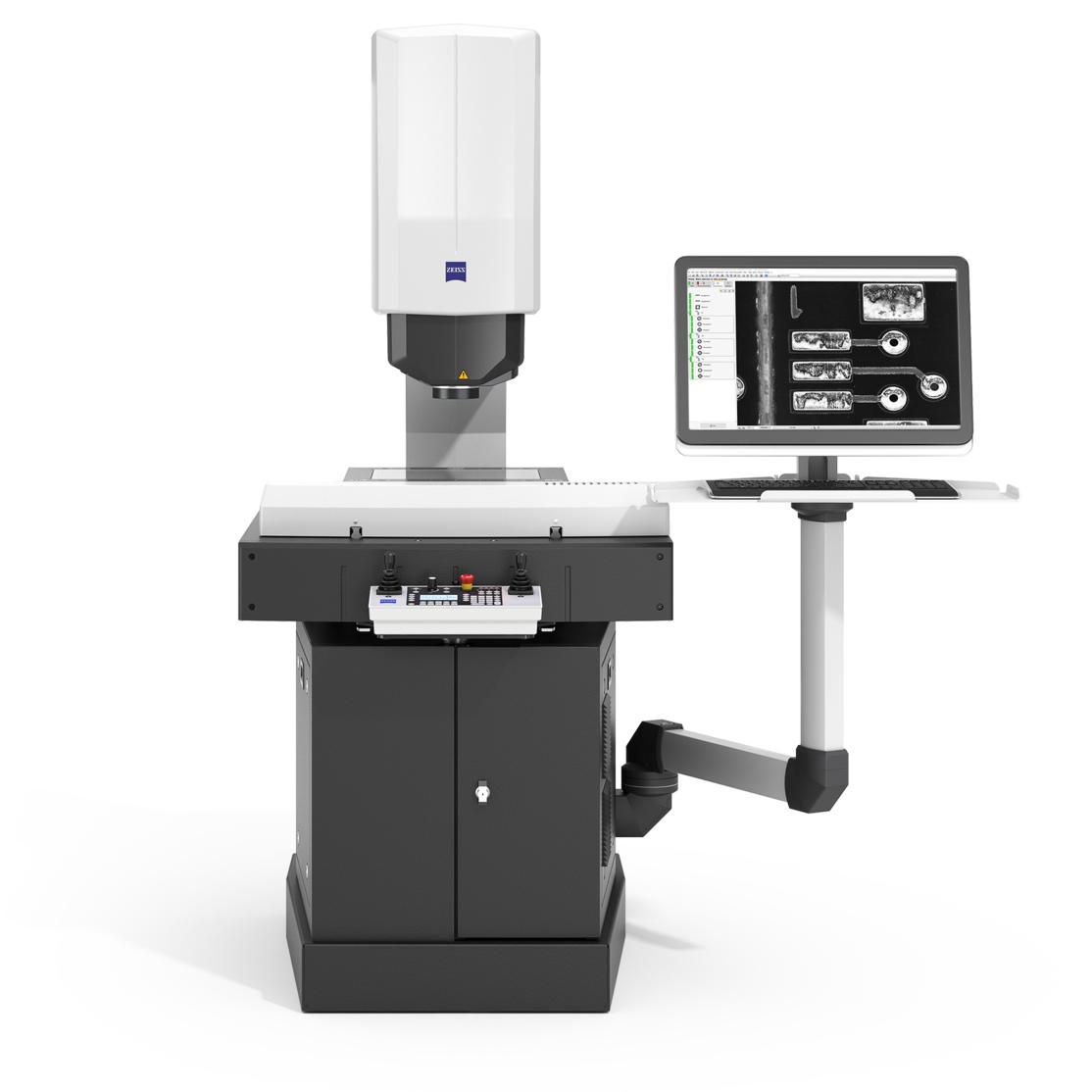

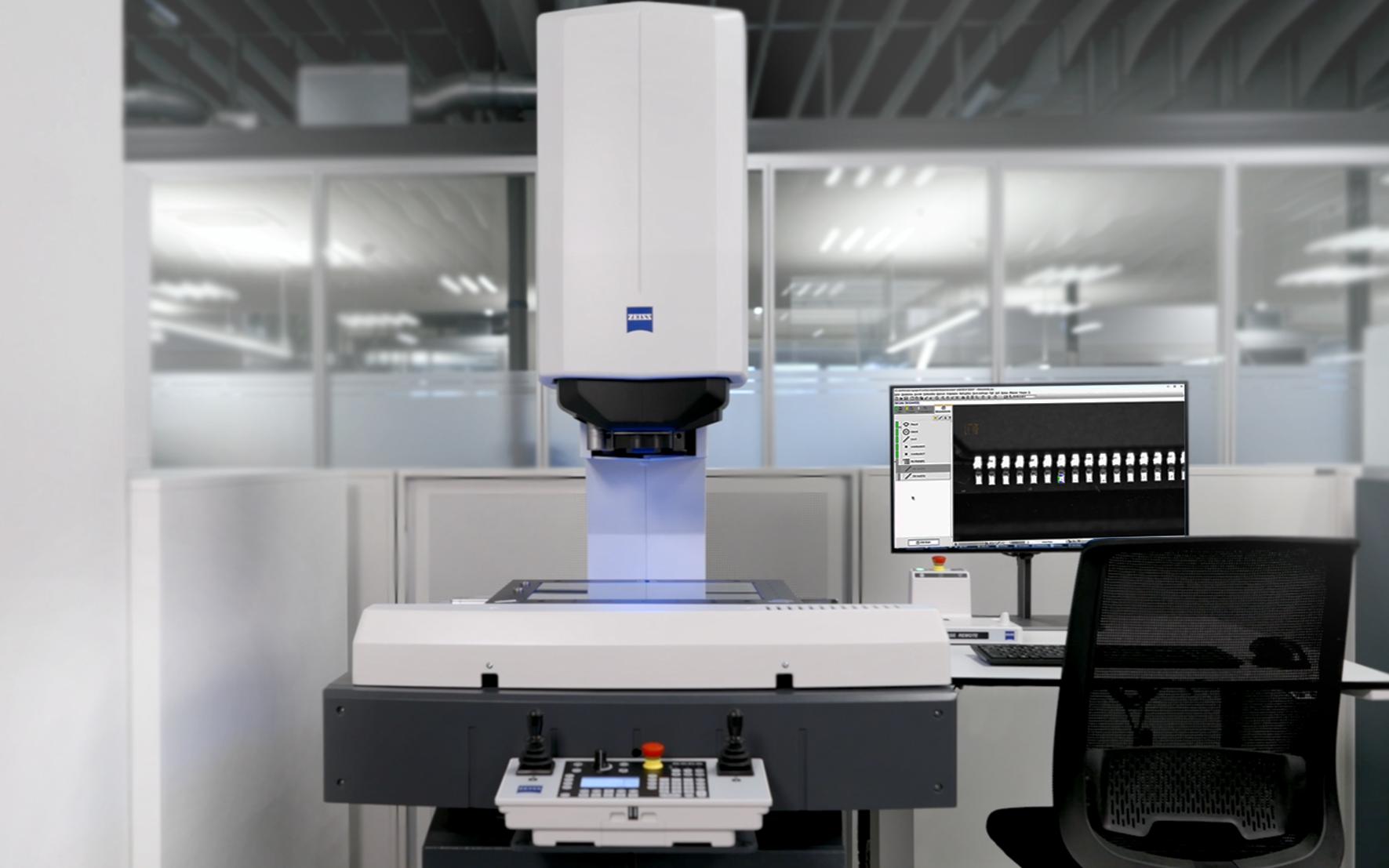

ZEISS O-DETECT

Entrez dans le monde de la métrologie sans contact

Fonctionnement intuitif, caméra de haute qualité et éclairage flexible pour des mesures précises en un instant. Convient à une grande variété de composants, mais surtout à ceux qu'il vaut mieux ne pas toucher. Découvrez la nouvelle génération de métrologie sans contact : ZEISS O-DETECT.

Qualité d'image élevée et excellente optique
Différentes options d'éclairage pour plus de flexibilité
Facilité de mise à niveau avec le capteur tactile en option

Caractéristiques

Excellente optique

Le zoom numérique ZEISS offre un large champ de vision à haute résolution, ce qui augmente l'efficacité et permet de capturer davantage de détails. Les images de haute qualité sont capturées avec une caméra de 5 mégapixels et transforment avec la technologie de traitement ZEISS les images en résultats de mesure précis.

Polyvalent et facile à mettre à niveau

La nouvelle plateforme d'accessoires interchangeables permet de changer rapidement les différentes options de lanterneau pour diverses applications, sans intervention du service après-vente.

Navigation et visualisation simples des pièces

La caméra couleur intégrée de 5 mégapixels permet de localiser la pièce plus rapidement pour commencer les mesures. Contrôlée par le logiciel, elle réduit la nécessité d'utiliser le joystick.

Précision stable

Étalonné selon MPE E(3D) conformément à la norme ISO-10360, ZEISS O-DETECT est source de fiabilité et assure la comparabilité dans le monde entier, tout en fournissant des données de mesure 2D et 3D précises et précieuses dans les marchés à forte conformité.

Des rapports professionnels et exploitables

ZEISS PiWeb reporting offre une documentation et une visualisation en un clic de vos données de mesure, vous permettant d'obtenir des informations utiles sur vos pièces et vos processus.

Mesures 3D tactiles rapides et précises

Si nécessaire, ZEISS O-DETECT peut être équipé du capteur tactile point par point ZEISS XDT, qui permet de réaliser des mesures combinées à plusieurs capteurs et vous donne encore plus de flexibilité pour résoudre vos problèmes de mesure.

Logiciel intuitif et convivial

Le logiciel de mesure ZEISS CALYPSO est le fruit d'une longue histoire et d'une longue expérience dans le domaine de la métrologie. ZEISS CALYPSO express dispose d'un environnement de programmation simple pour faciliter au maximum l'entrée dans le monde de la métrologie sans contact.

Excellente optique avec différentes options d'éclairage

Caméra haut de gamme dans le segment d'entrée de gamme

Sa caméra de haute qualité est un élément clé de ZEISS O-DETECT. Grâce à un logiciel sophistiqué et à la nouvelle fonction autofocus, l'image capturée par la caméra est transformée en résultats de mesure précis.

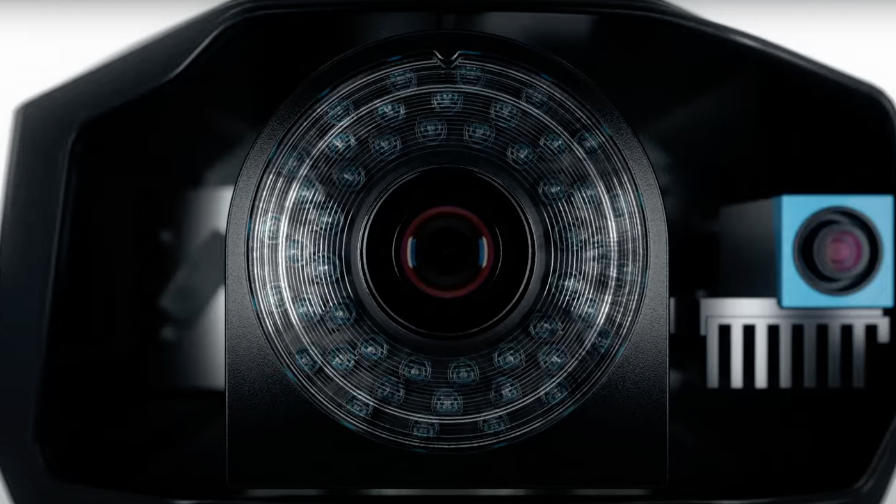

Rapidité, précision et opération intuitive grâce à la caméra de contrôle

Un autre élément essentiel de ZEISS O-DETECT est le premier de sa catégorie : une caméra d'observation avec capteur intégré de 5 mégapixels. La caméra de contrôle capture l'ensemble de la zone de mesure, y compris toutes les pièces placées sur la table de mesure. L'image d'ensemble acquise est utilisée pour orienter la caméra de mesure vers la position appropriée sans avoir à utiliser le pupitre de commande, ce qui permet une programmation intuitive et rapide.
Des options d'éclairage pour chaque tâche

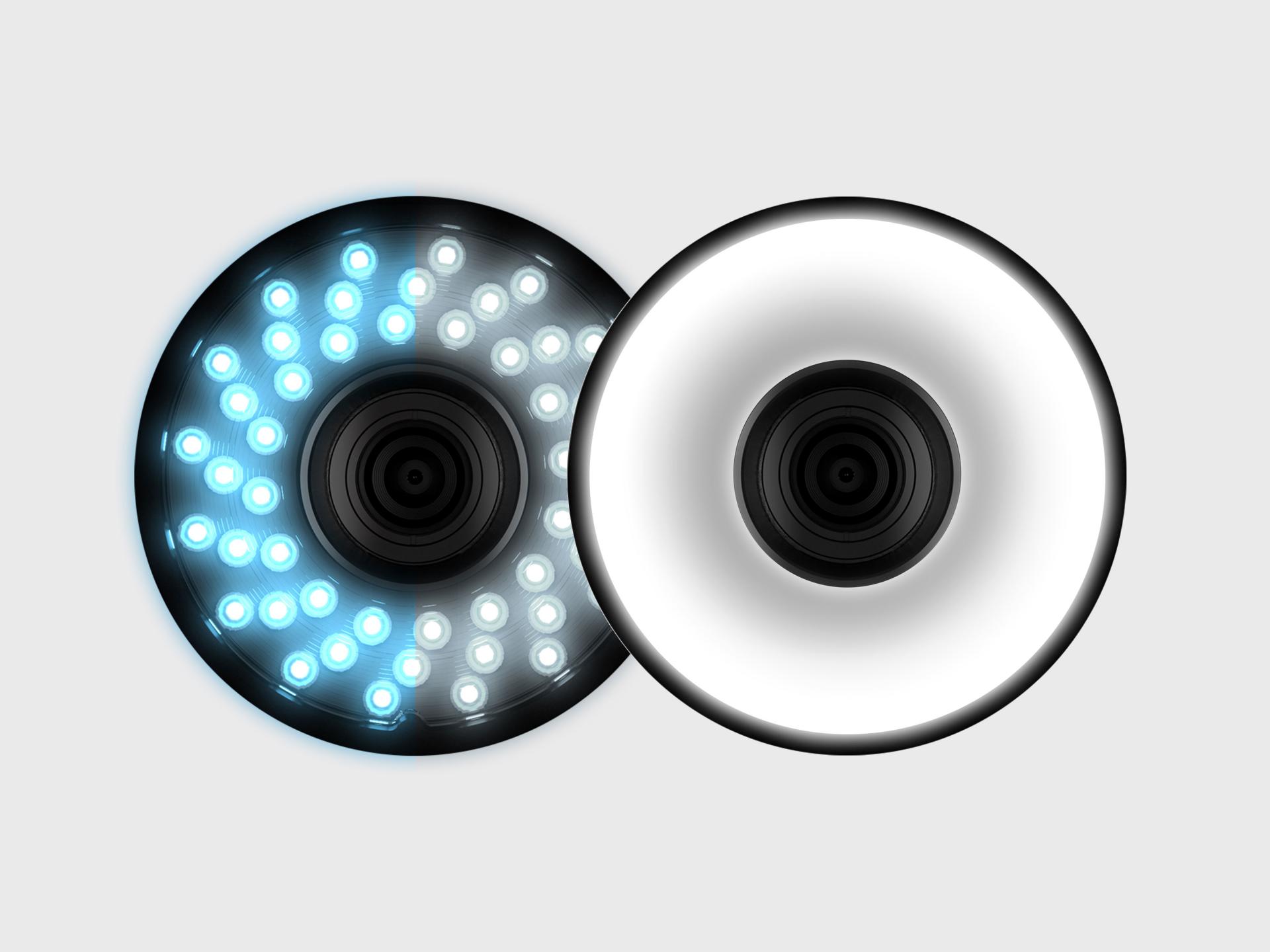

ZEISS O-DETECT fournit différentes options d'éclairage pour chaque défi auquel vous pourriez être confronté lors de certaines tâches de mesure. Un anneau lumineux avec des segments LED bleus et blancs pour un éclairage flexible des pièces générales et une option de lumière diffuse pour les pièces brillantes et les arêtes difficiles.

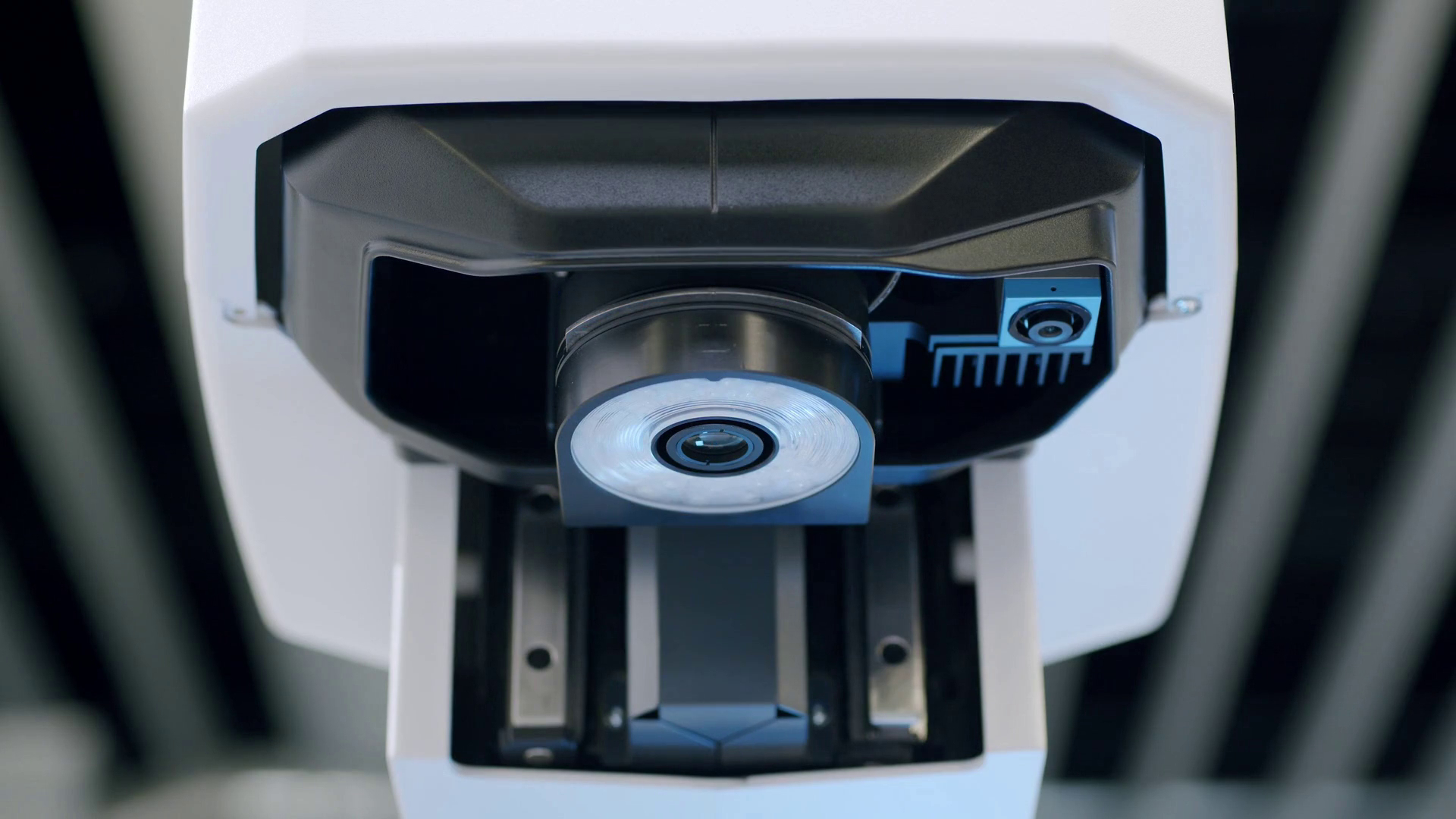

Lanterneaux interchangeables

Un éclairage de qualité joue un rôle essentiel pour obtenir des résultats de mesure précis. Le lanterneau ZEISS O-DETECT, polyvalent et facilement interchangeable, offre les meilleures conditions pour ce faire. Le lanterneau fonctionne automatiquement et selon des paramètres définis par l'utilisateur.

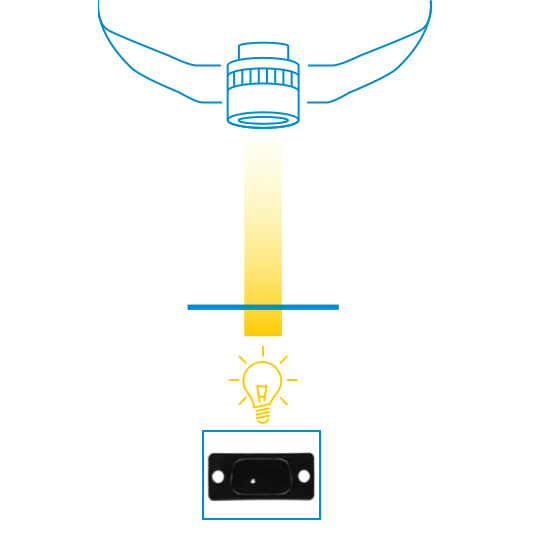

Rétro-éclairage

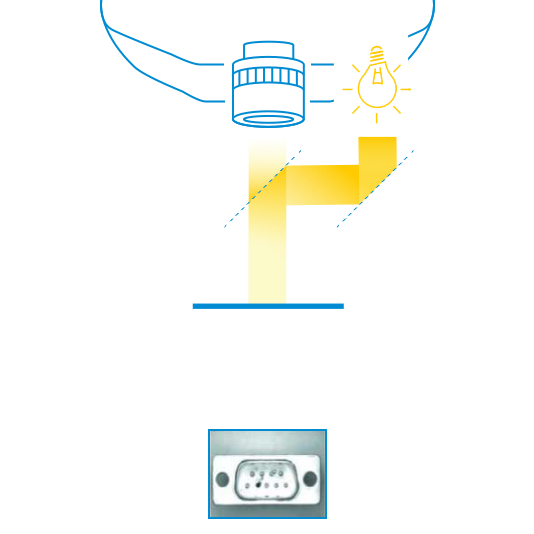

Lumière coaxiale

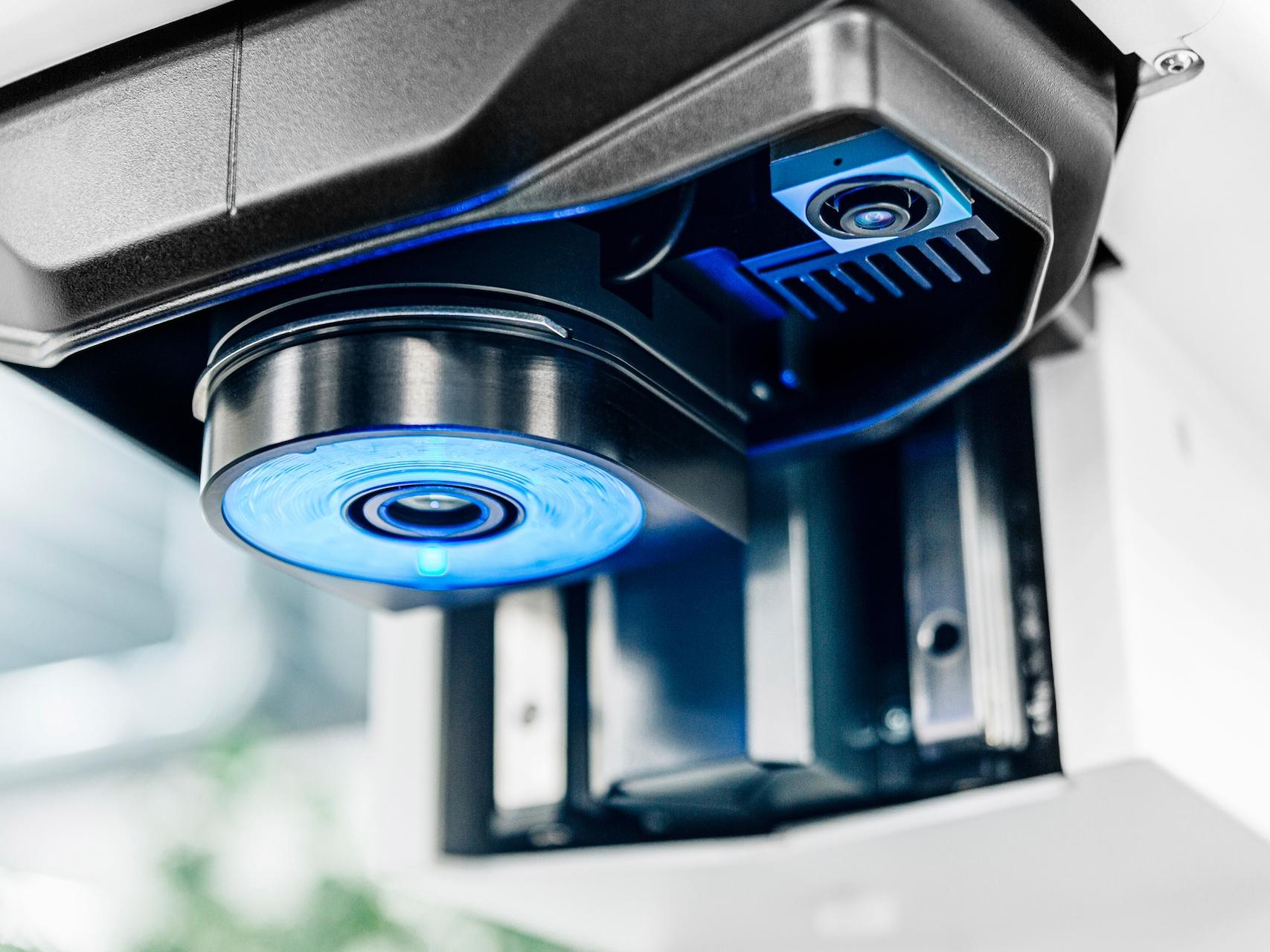

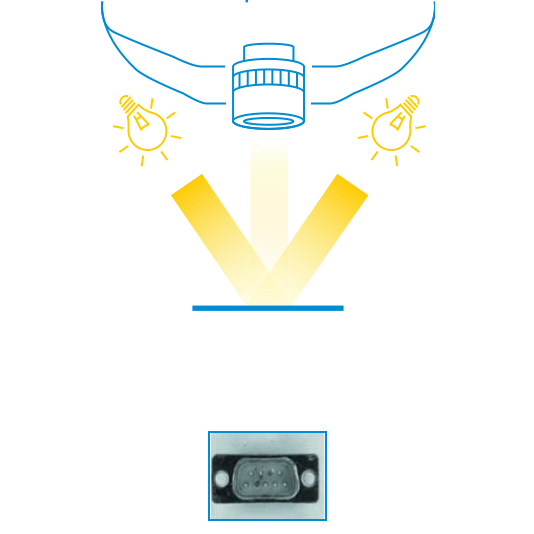

Lumière de dessus

ZEISS O-DETECT : capturez facilement des objets qu'il est préférable de ne pas toucher
Lanterneaux interchangeables

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

Capturez facilement des objets qu'il est préférable de ne pas toucher

ZEISS O-DETECT
Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

Lanterneaux interchangeables

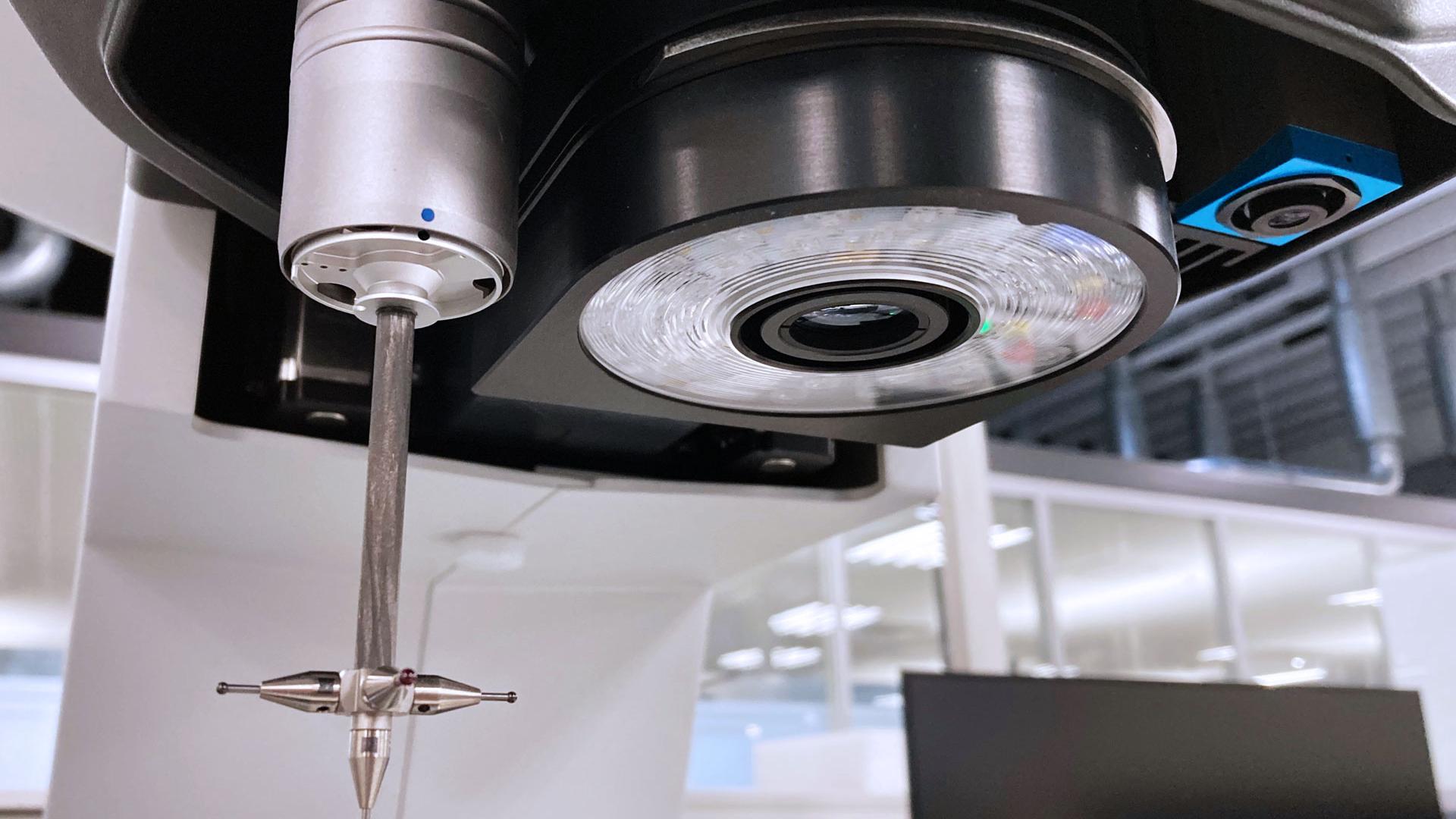

Option multisensorielle avec ZEISS XDT

Mesures 3D tactiles rapides et précises

L'option ZEISS XDT permet d'ajouter un capteur tactile point par point à ZEISS O-DETECT. L'utilisation du capteur tactile permet d'atteindre facilement les alésages latéraux ou les sous-coupes qui ne peuvent pas être détectés avec un capteur de caméra sans contact. En fonction de la tâche de mesure, des systèmes de stylet individuels peuvent être montés et échangés dans le programme de mesure compatible avec la CNC. En tant que capteur à mesure passive, ZEISS XDT fournit des résultats de mesure reproductibles. En effet, pour chaque point de palpage individuel, un grand nombre de points de mesure sont déterminés et une valeur moyenne stable est calculée.

Logiciel

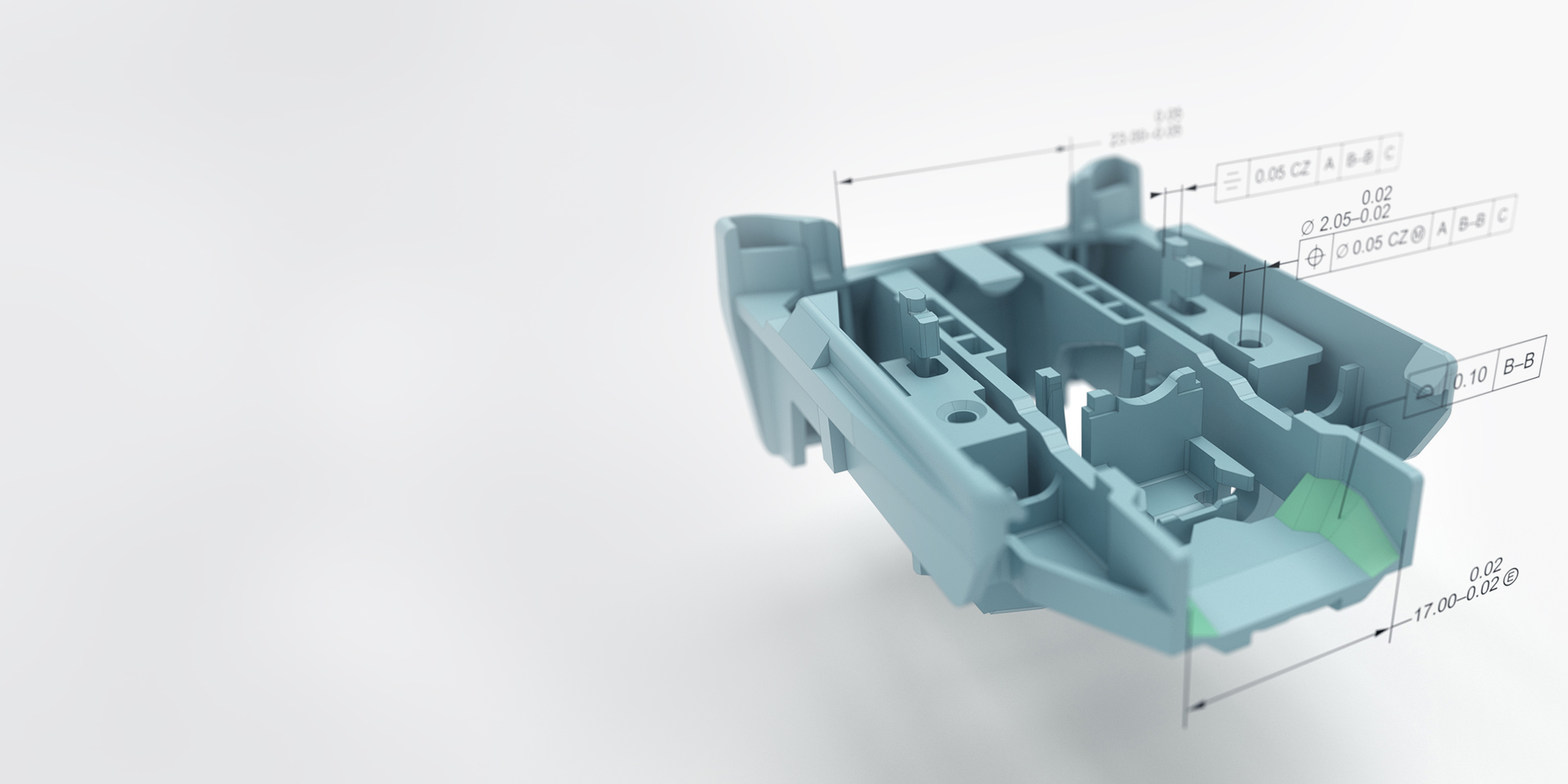

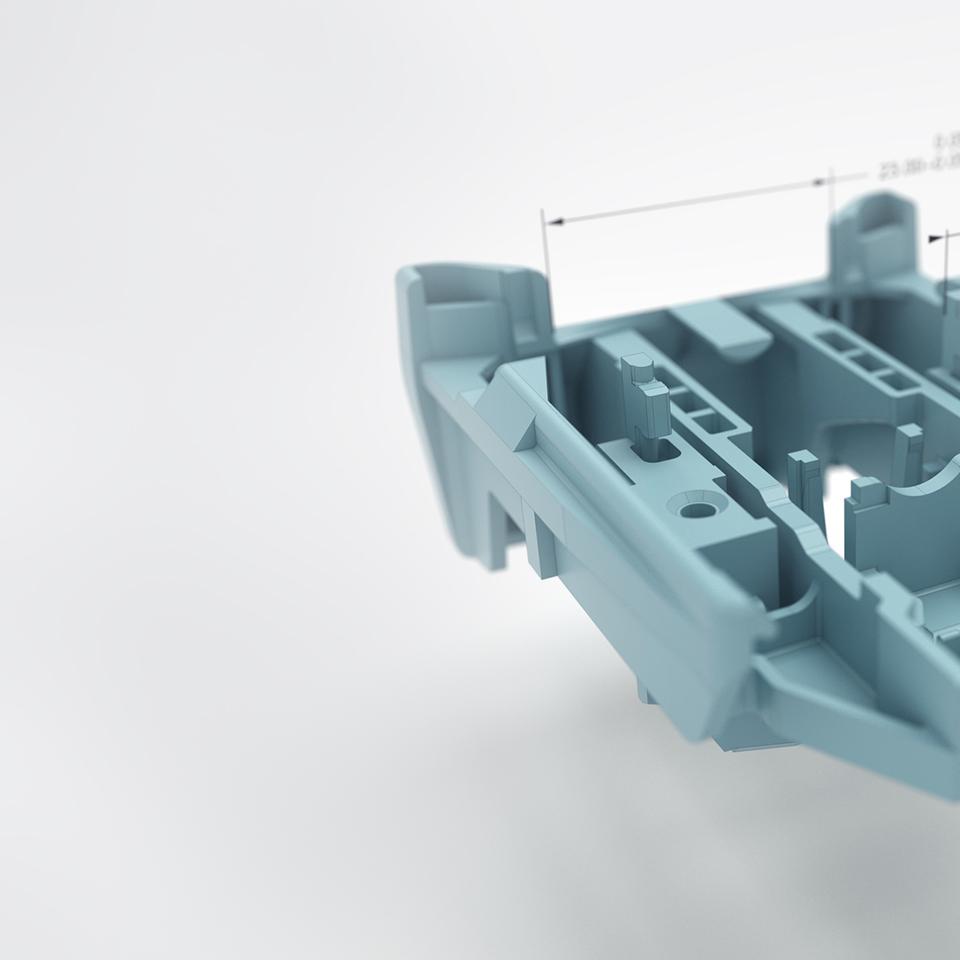

Logiciel ZEISS CALYPSO

Facile à utiliser et à programmer

Le logiciel de mesure universel ZEISS CALYPSO offre un haut degré de flexibilité pour les différentes tâches de mesure, que l'exigence soit simple ou avancée. ZEISS CALYPSO express, avec son interface utilisateur claire et ses flux de tâches structurés, permet une programmation simple et est facile à apprendre. ZEISS PiWeb reporting vous permet de créer des rapports professionnels en quelques clics de souris.

Caractéristiques techniques pour ZEISS O-DETECT

	O-DETECT 3/2/2	O-DETECT 5/4/3
Caméra	ZEISS INVENTA D1	ZEISS INVENTA D1
Volume de mesure	300 x 200 x 200^mm3	500 x 400 x 300^mm3
Champ de vision	8,4 x 7,0^mm2	8,4 x 7,0^mm2
Erreur de mesure de la longueur MPE (UE)	en 2D : 1,9 µm + L/150 µm en 3D : 2,4 µm + L/150 µm	en 2D : 1,9 µm + L/150 µm en 3D : 2,4 µm + L/150 µm
Logiciel	ZEISS CALYPSO	ZEISS CALYPSO

Notes d'application

Mesure des composants médicaux brillants et réfléchissants avec ZEISS O-DETECT
Mesure des composants des moteurs électriques avec ZEISS O-DETECT
Mesure des composants électroniques avec ZEISS O-DETECT

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

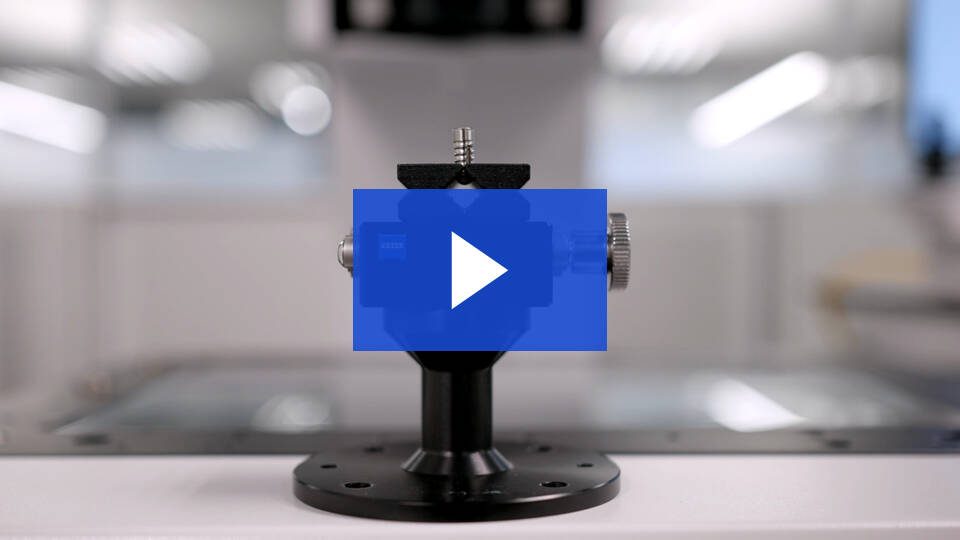

Mesure des composants médicaux brillants et réfléchissants avec ZEISS O-DETECT
Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

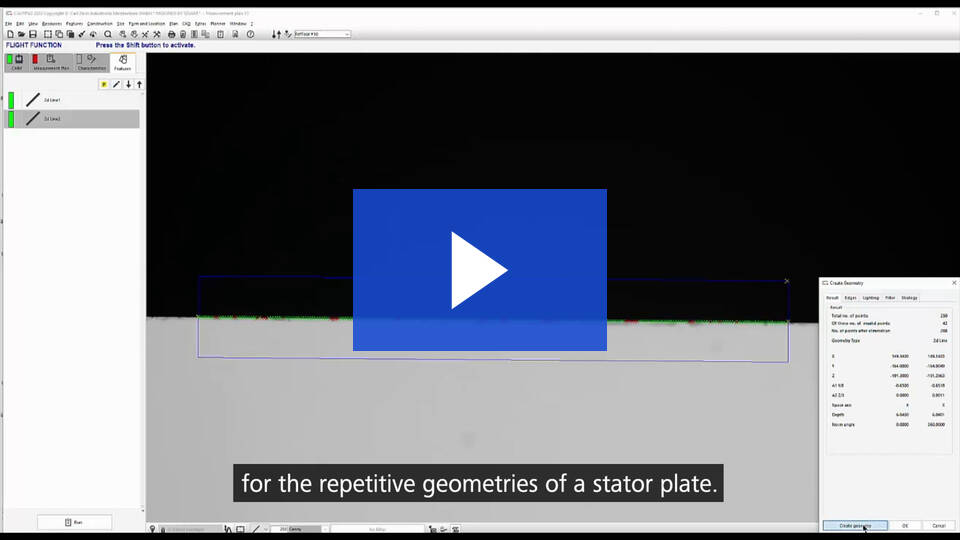

Mesure des composants des moteurs électriques avec ZEISS O-DETECT
Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

Mesure des composants électroniques avec ZEISS O-DETECT

En savoir plus sur les options d'éclairage de ZEISS O-DETECT

Remplissez le formulaire ci-dessous pour télécharger notre livre blanc.

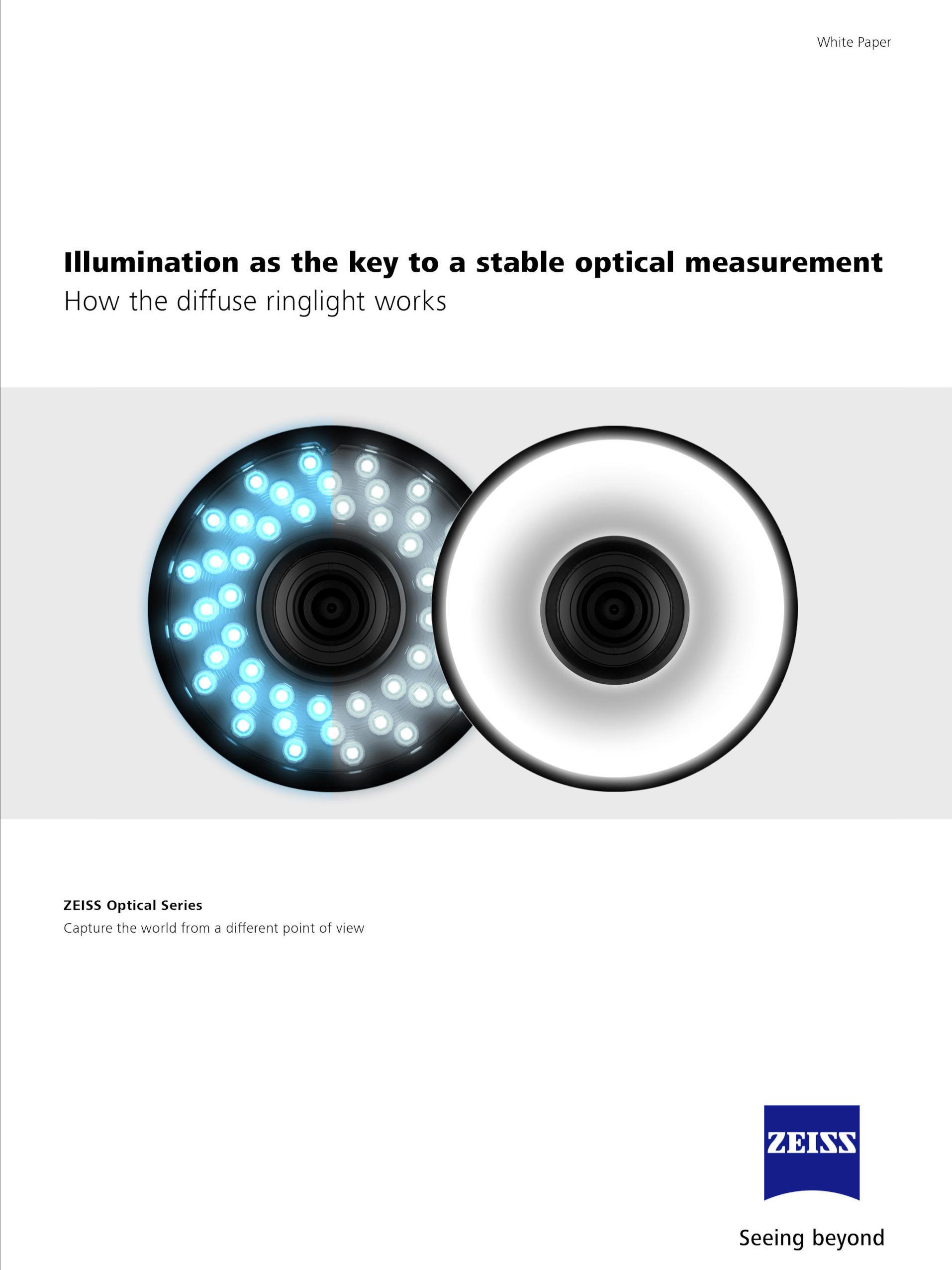

Options d'éclairage du livre blanc de ZEISS O-DETECT
