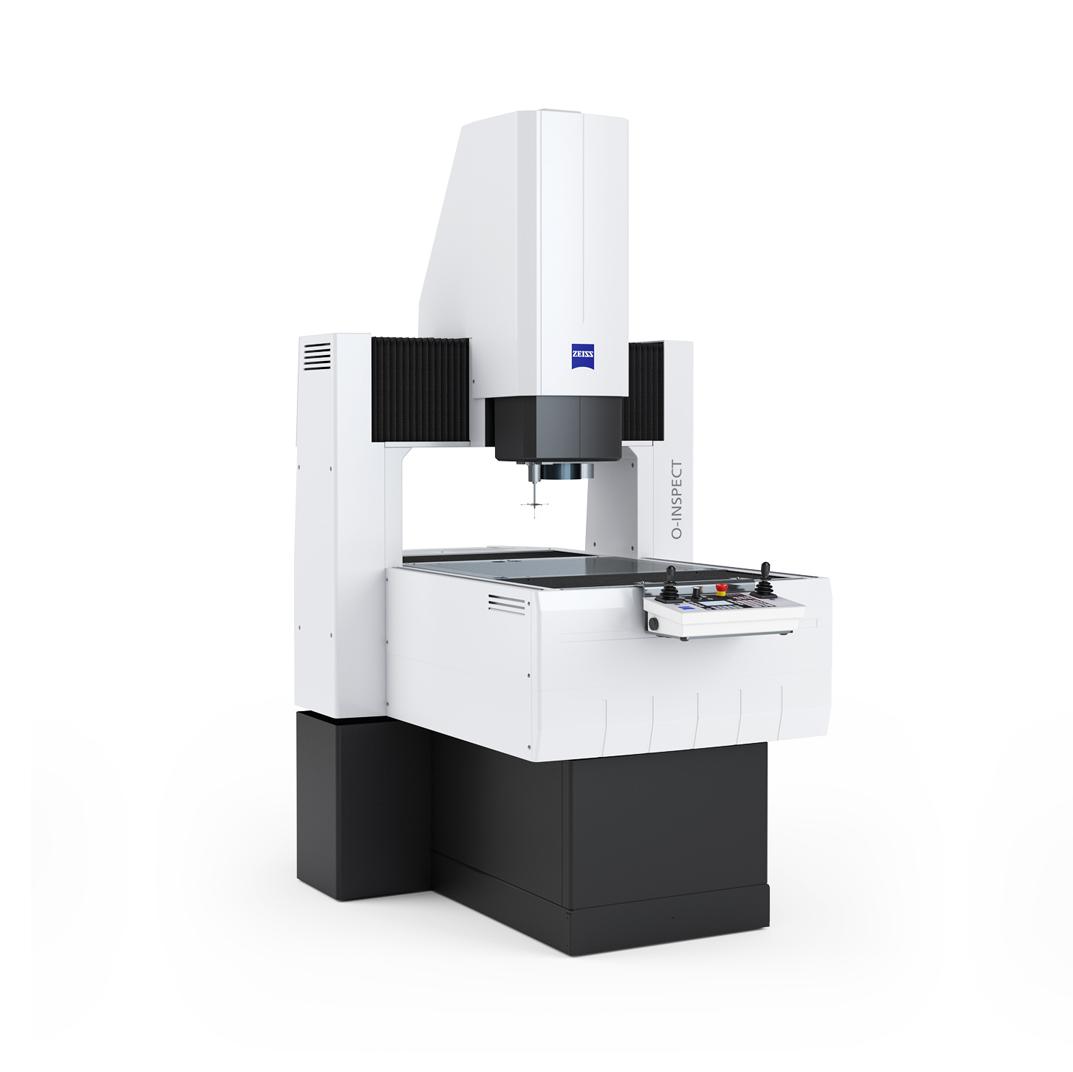

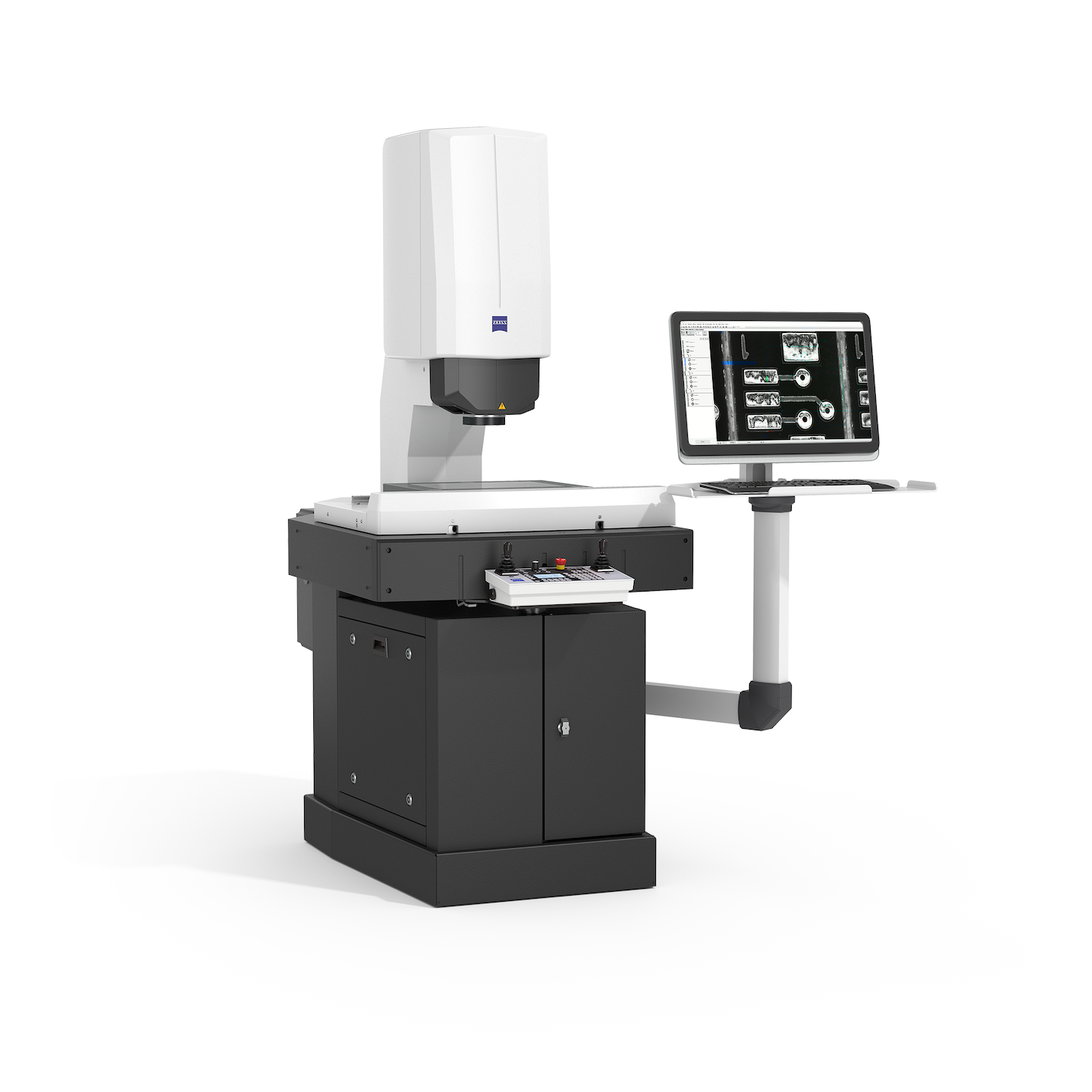

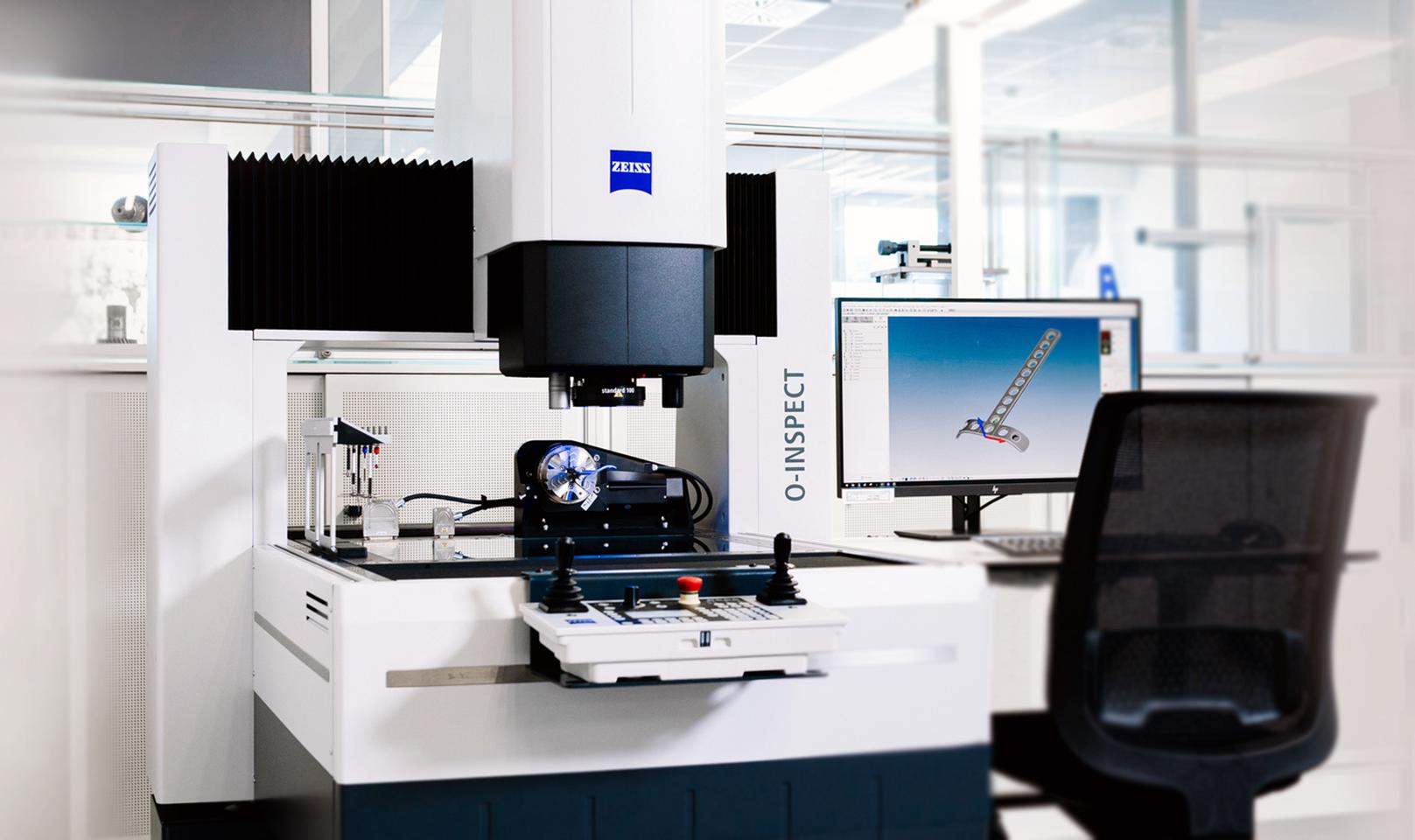

ZEISS O-INSPECT

La solution sans contact avec le tactile adapté

Les machines de mesure multicapteurs ZEISS O-INSPECT permettent de mesurer de manière optimale chaque caractéristique conformément à la norme ISO-10360, par mesure optique ou par contact.

Grand champ visuel avec haute définition d'image
Mesures tactiles 3D rapides et précises
Mesures optiques pour les surfaces sensibles
Une fiabilité accrue en moins de temps

Caractéristiques

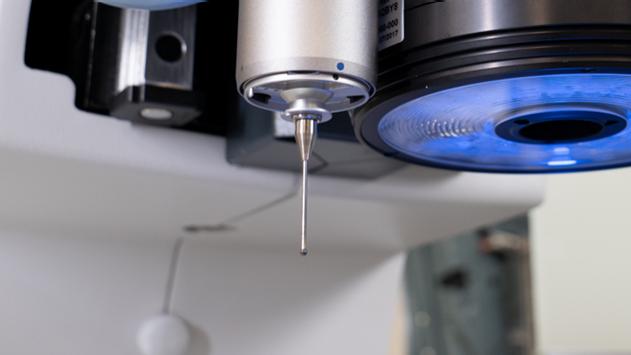

Mesures tactiles 3D rapides et précises

ZEISS VAST XXT ouvre la voie à la numérisation de haute précision en enregistrant un grand nombre de points de mesure en un seul mouvement - ce qui est unique dans cette catégorie d'équipement.

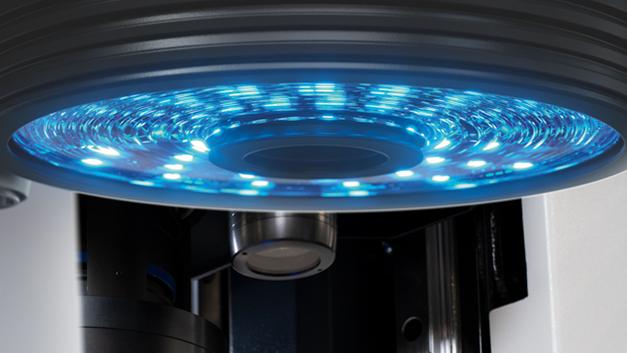

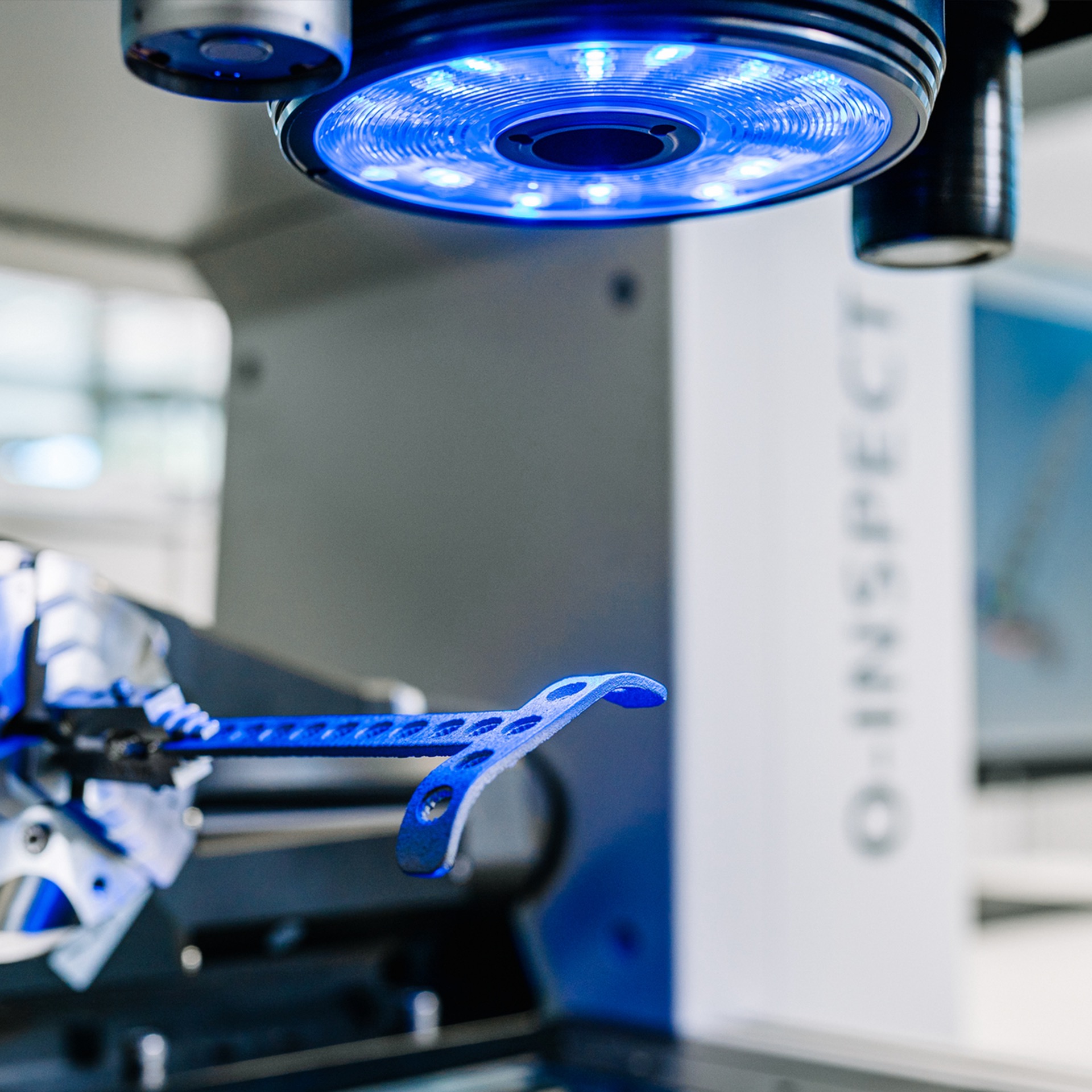

Anneau lumineux

L'anneau lumineux est composé de quatre anneaux avec seize LED bleues et seize LED rouges qui peuvent être contrôlées individuellement en huit segments. Associées à l'optique synchronisée, les LED de couleur permettent à l'opérateur de filtrer la lumière ambiante gênante et d'éclairer, par exemple, des matériaux colorés avec un niveau de contraste élevé.

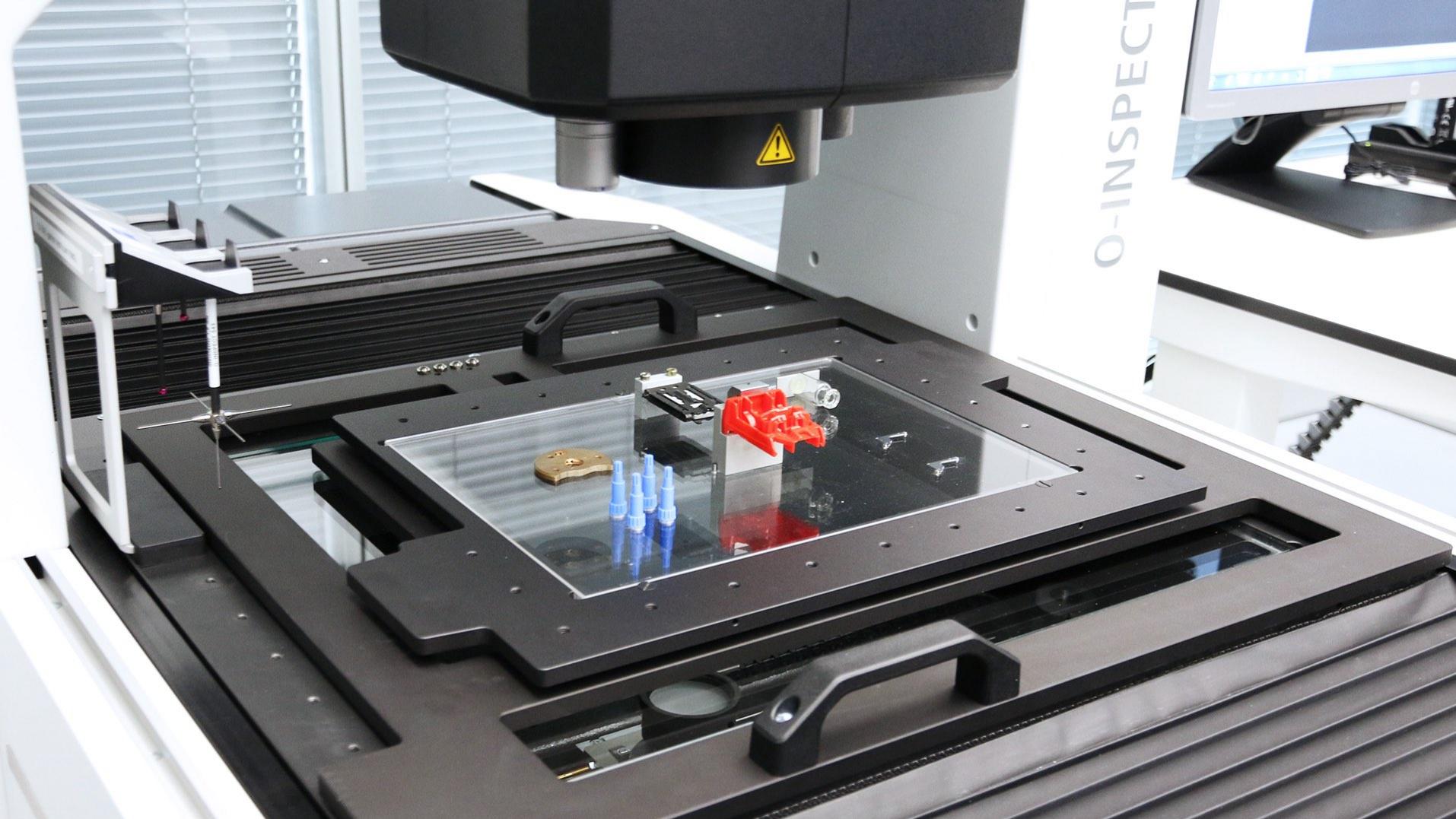

Une fiabilité accrue en moins de temps

Le système de palettes intégré avec une interface pour la saisie automatique de la température vous permet de gagner du temps tout en assurant une plus grande fiabilité.

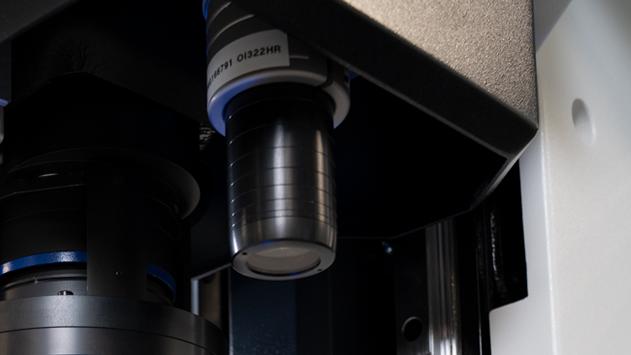

Mesures optiques pour les surfaces sensibles

ZEISS DotScan permet la capture sans contact de la topographie de la pièce. Disponible en option pour les surfaces sensibles, réfléchissantes ou à faible contraste qui rendent difficile l'utilisation d'autres capteurs.

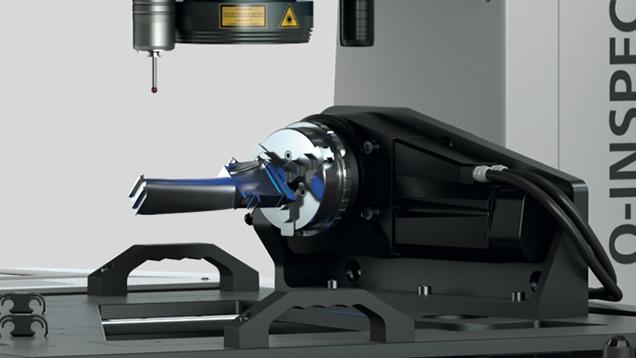

Précision de tous les côtés

La table rotative en option améliore ZEISS O-INSPECT avec un axe rotatif programmable, permettant l'inspection des caractéristiques de tous les côtés. Vous avez la possibilité de l'intégrer dans une palette pour obtenir différentes positions et réduire le temps de préparation.

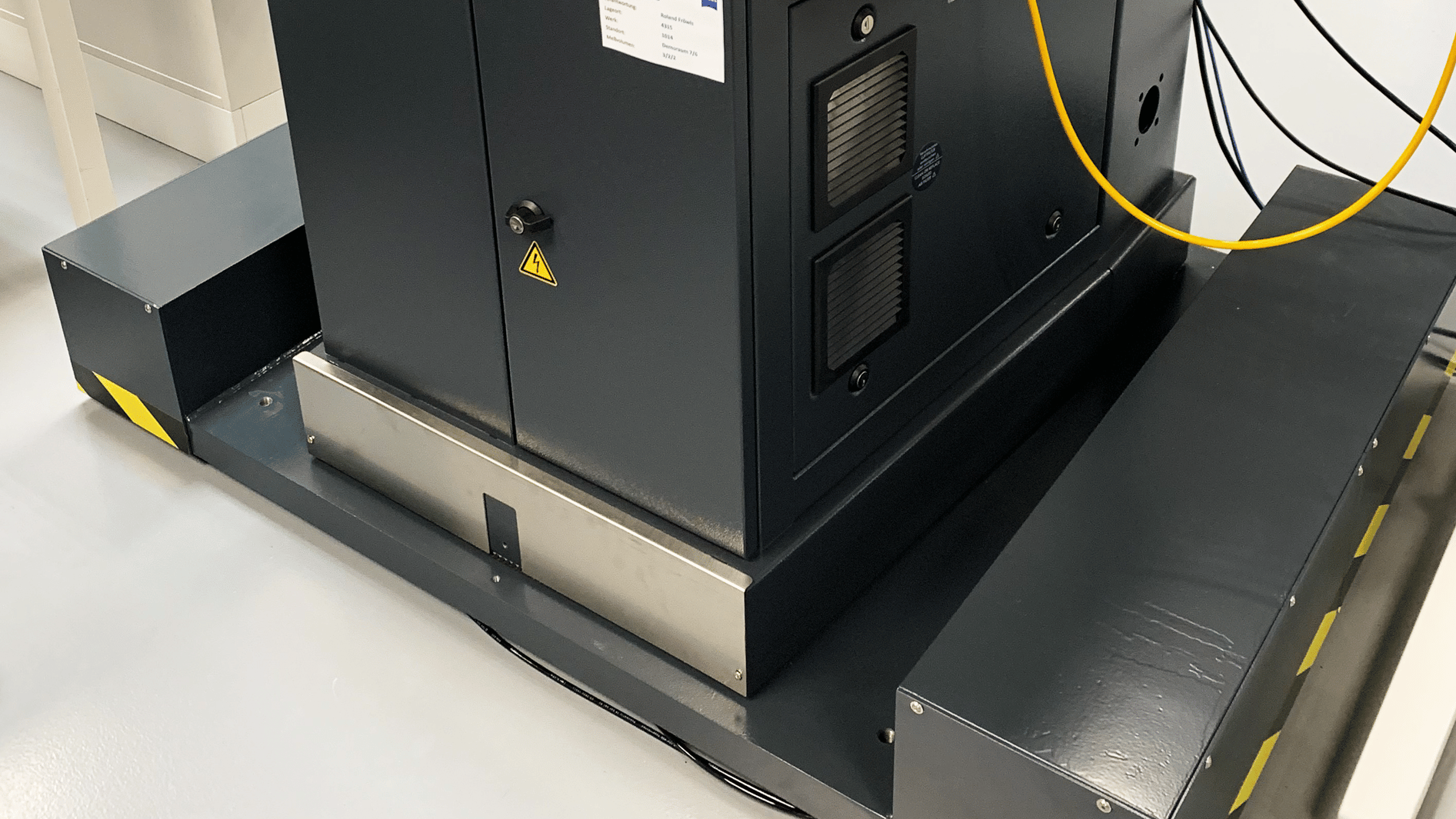

Réduire les imprécisions de mesure

Les vibrations du sol sont présentes à des degrés divers sur chaque site d'installation et peuvent conduire à des mesures erronées.il est possible d'y remédier grâce à l'option d'isolation pneumatique contre les vibrations. L'isolation pneumatique contre les vibrations, qui peut être installée ultérieurement, est disponible pour les trois tailles. Indispensable pour les applications avec l'option capteur scout 240.

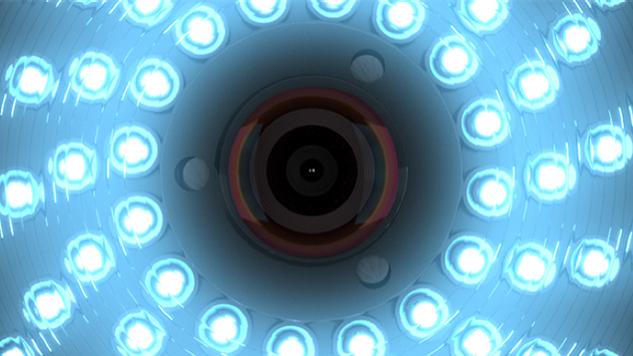

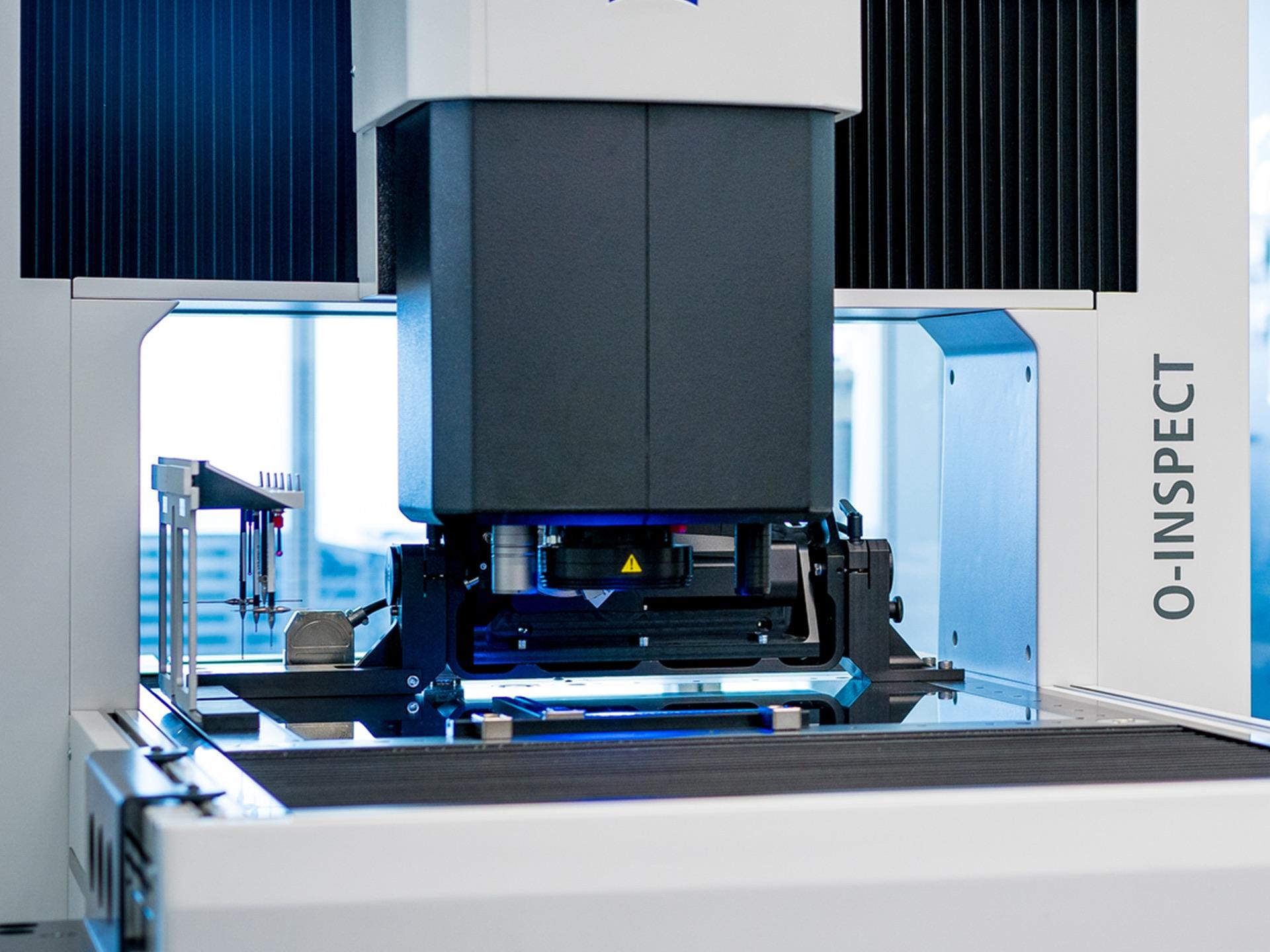

Grand champ visuel avec haute définition d'image

Le capteur de la caméra ZEISS Discovery.V12 permet un grossissement variable. Différentes options de capteurs - standard 100, scout 160 et scout 240 - permettent d'obtenir une résolution plus élevée pour capturer les moindres détails.

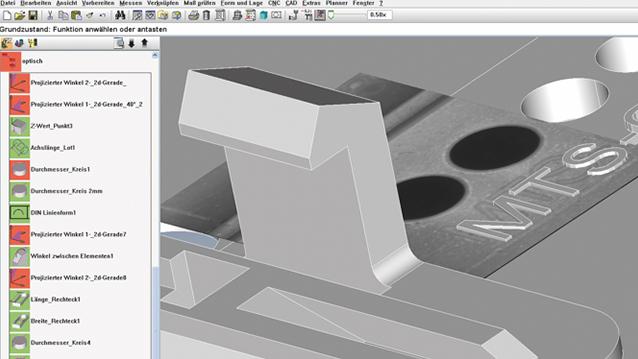

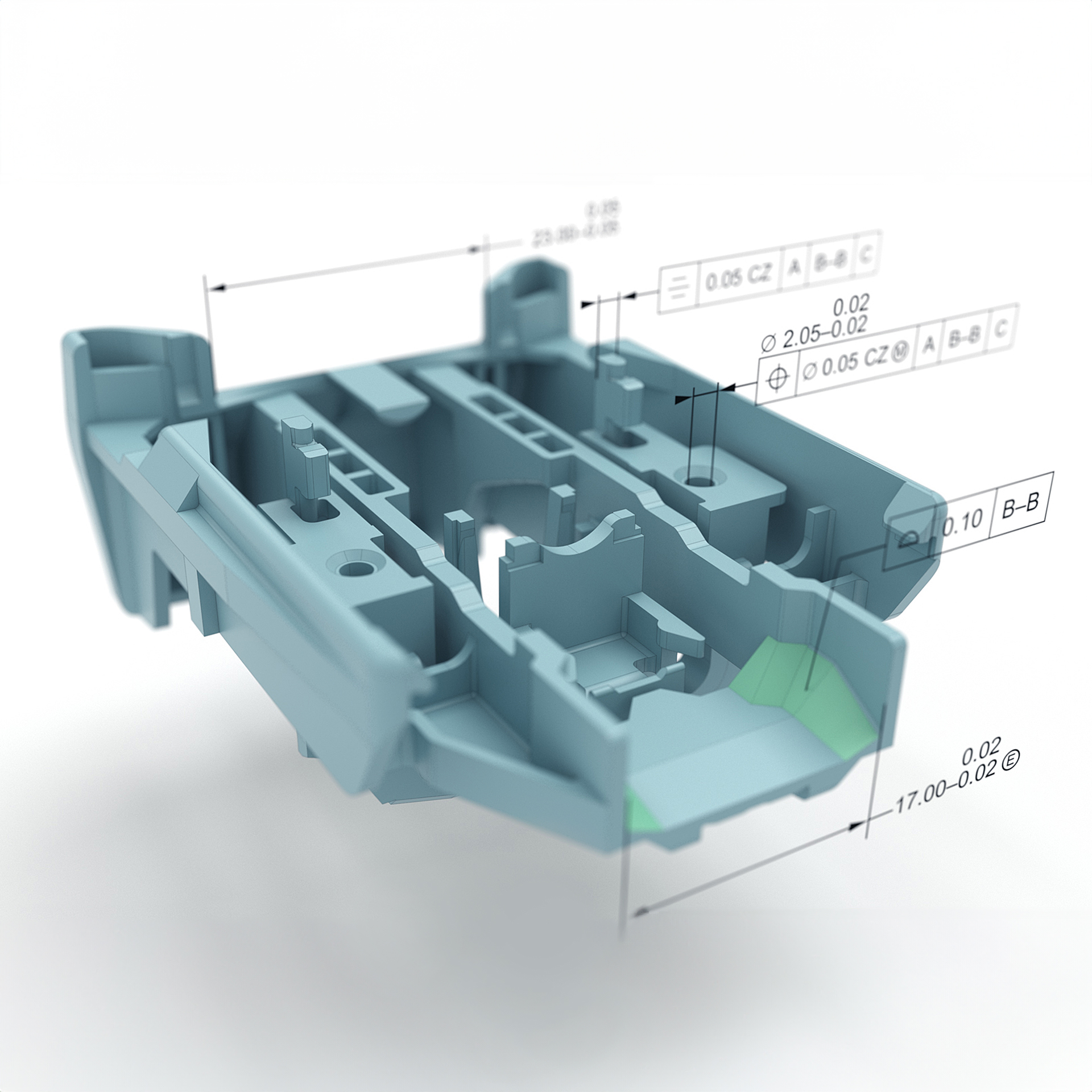

Des logiciels adaptés à chaque application

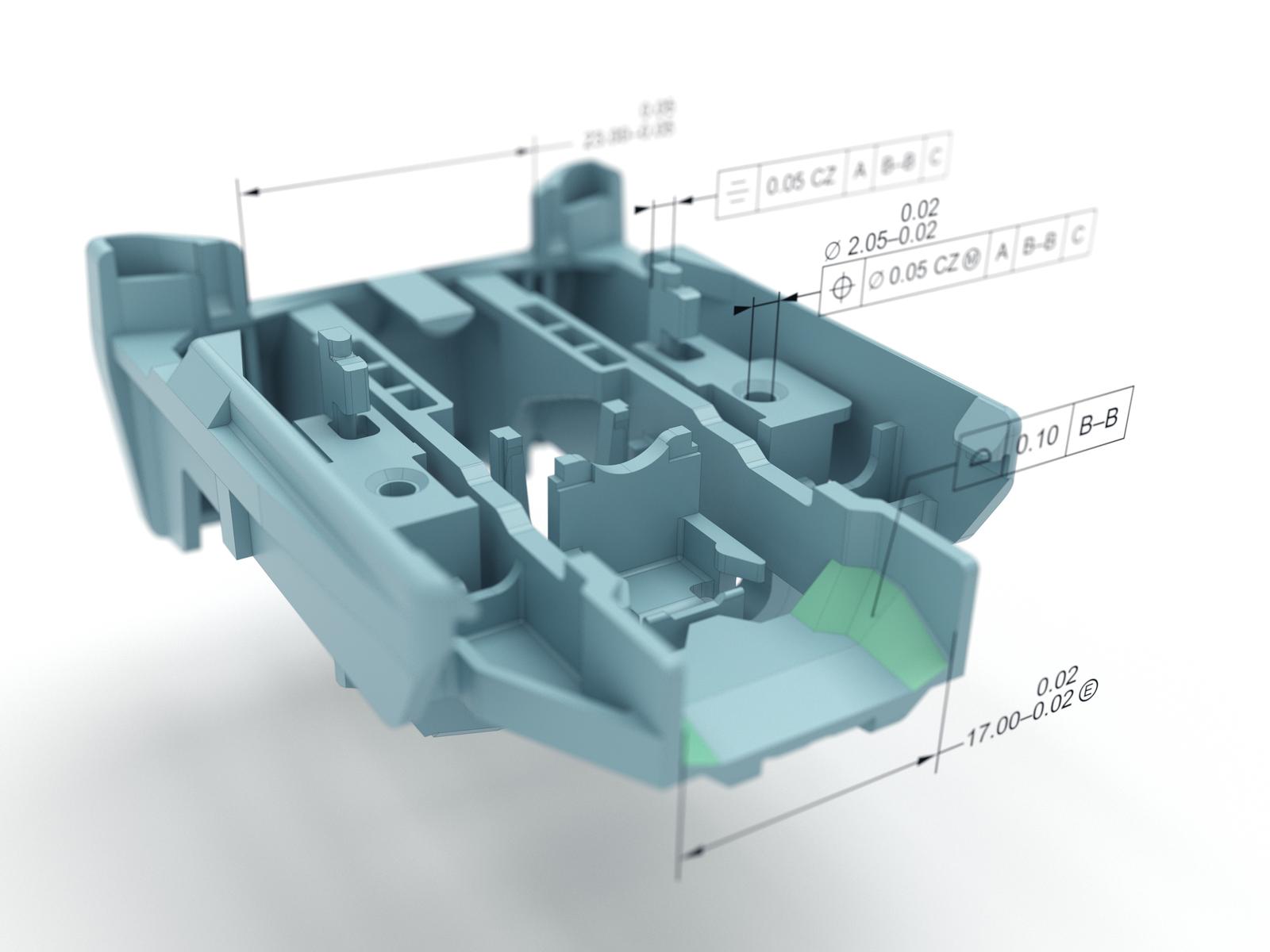

ZEISS CALYPSO offre des options de visualisation améliorées pour vous faire gagner du temps. Les modèles CAO peuvent être affichés en surimpression et les écarts éventuels (entre la réalité et la cible) peuvent être rapidement constatés. Grâce à une grande variété d'options, ZEISS CALYPSO propose également des outils adaptés aux exigences particulières.

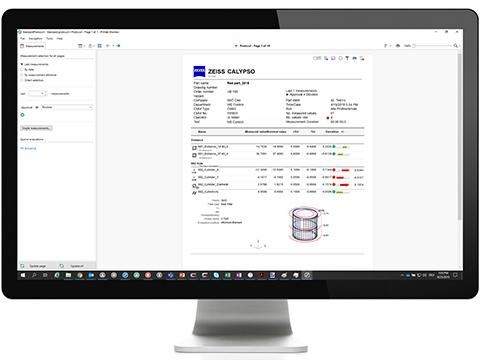

Des rapports professionnels et exploitables

ZEISS PiWeb reporting offre une documentation et une visualisation en un clic de vos données de mesure, ce qui vous permet d'obtenir des informations utiles sur vos pièces et vos processus.

Excellente optique

Grand champ de vision

Haute définition de l'image

Le capteur de la caméra ZEISS Discovery.V12 offre un degré d'agrandissement variable. Par rapport aux objectifs conventionnels, il offre un champ de vision quatre fois plus large ainsi qu'une excellente fidélité d'imagerie, même dans les zones périphériques. Résultat : un temps de mesure réduit et une précision maximale.
Les deux nouvelles options de capteurs, scout 160 et scout 240, permettent une résolution optique encore plus élevée. L'utilisation des unités de détection alternatives permet d'obtenir une résolution optique 1,6 ou 2,4 fois supérieure à celle de la variante standard 100.

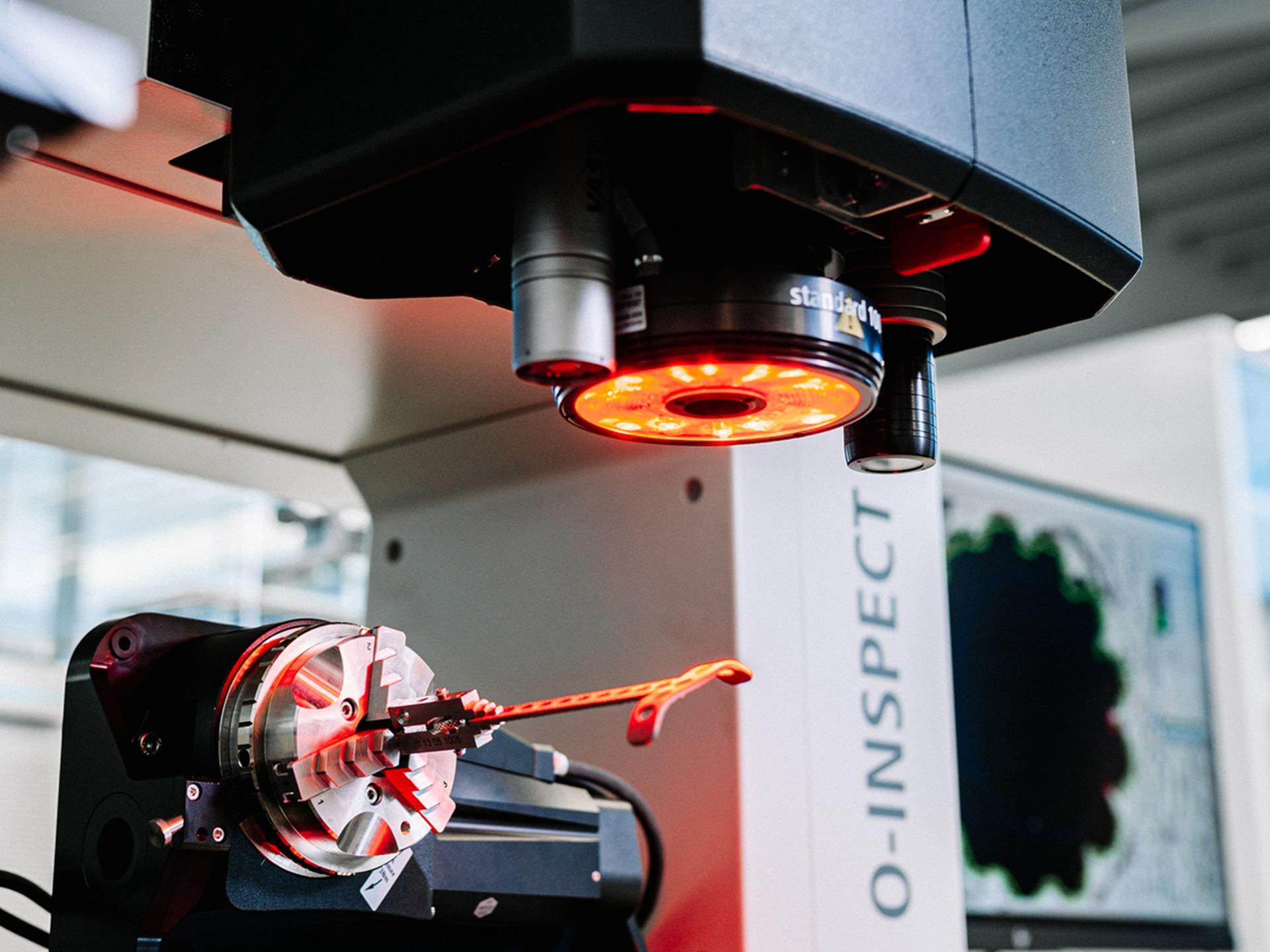

Contraste optimal

ZEISS O-INSPECT système d'illumination

Une image à fort contraste est nécessaire pour obtenir des résultats précis. ZEISS O-INSPECT dispose d'un système d'éclairage très polyvalent à cet effet. Des formes, des textures et des couleurs de surface extrêmement variées peuvent être éclairées de manière à obtenir différents angles d'incidence, ce qui permet d'accentuer clairement les bords.

Technologie multicapteurs

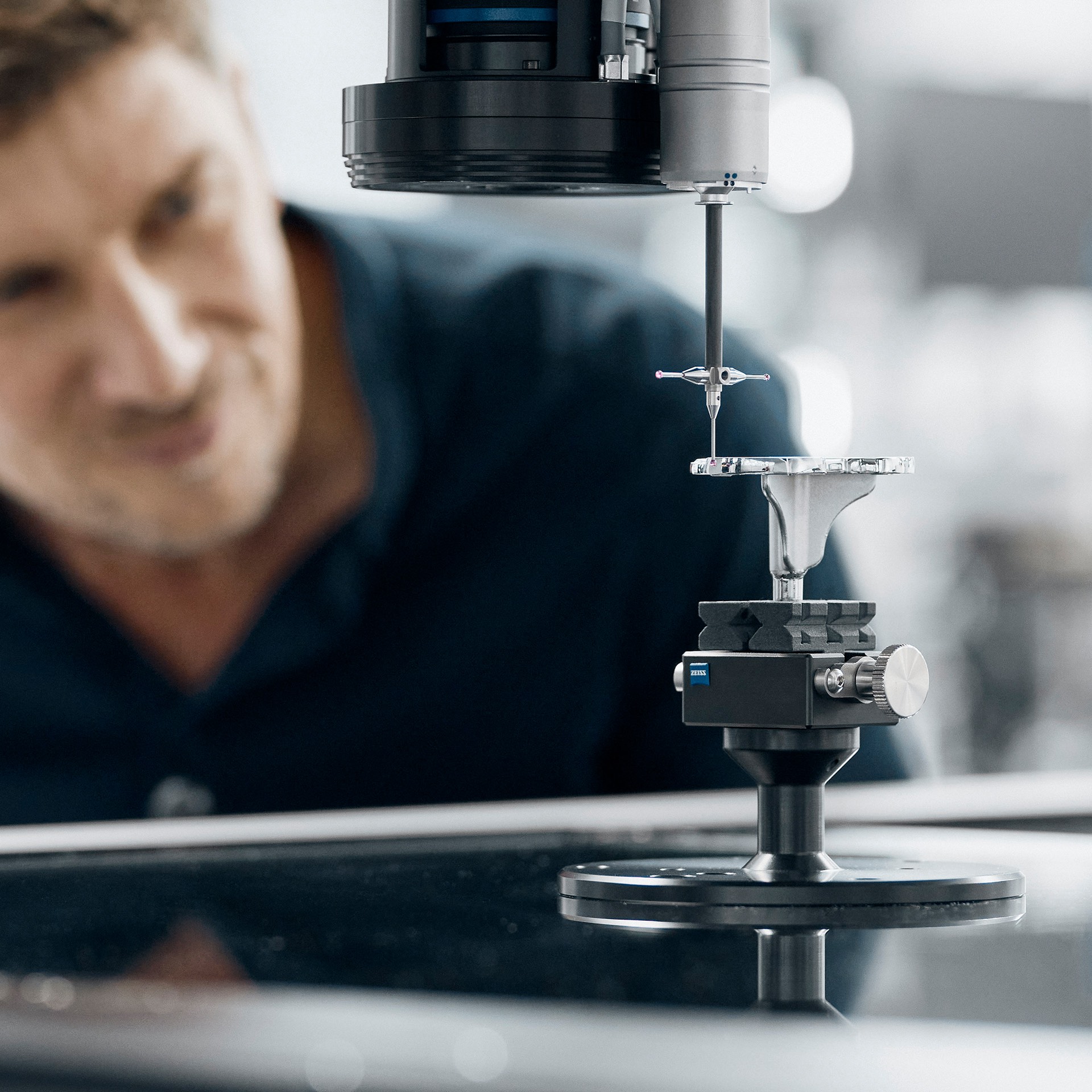

Mesure tactile

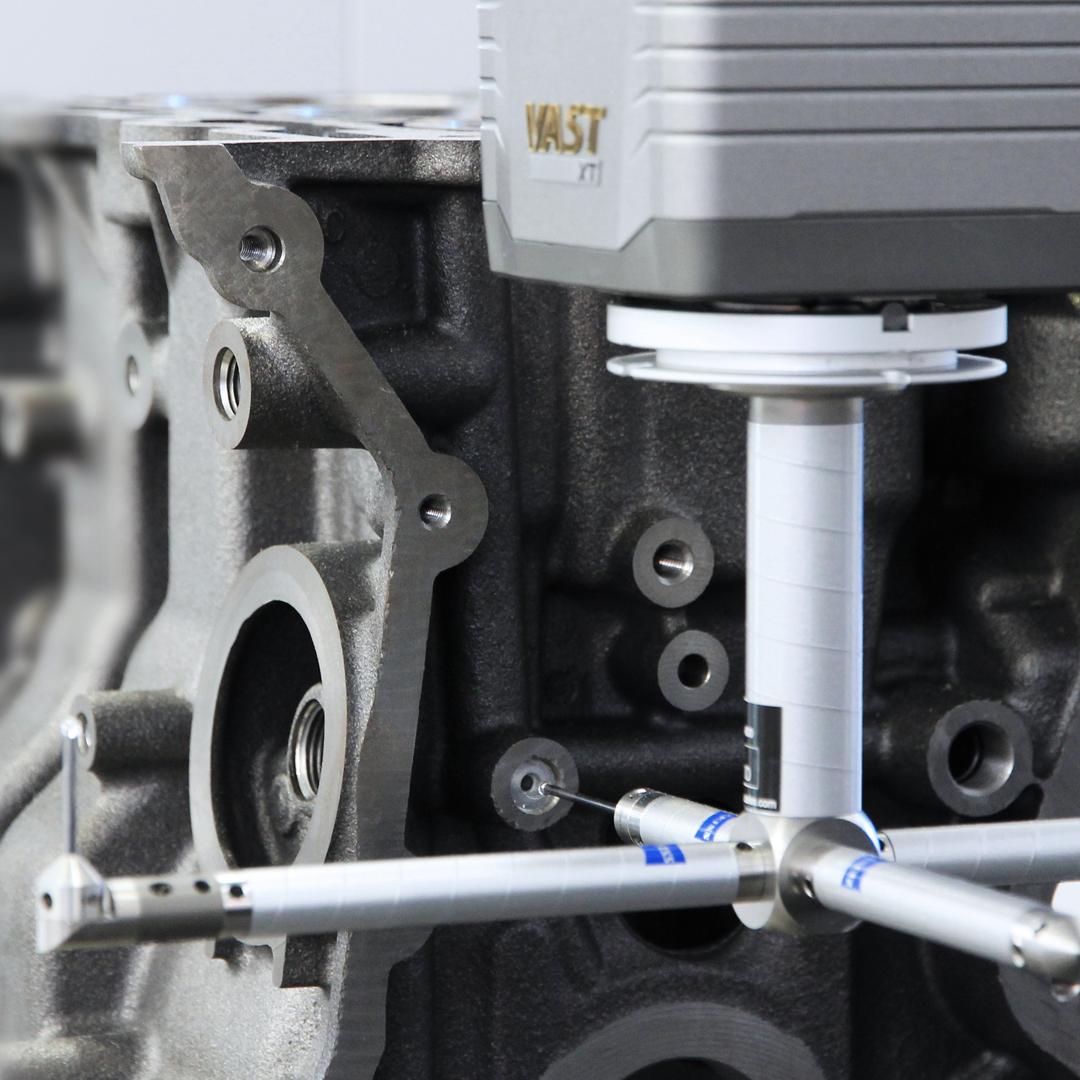

Le bon choix lorsque des précisions très élevées sont requises. Les palpeurs tactiles tels que ZEISS VAST XXT scannent la surface du composant point par point. Il ajoute également une fonctionnalité de numérisation, fournissant ainsi des informations sur la forme des éléments.

Mesure sans contact

L'objectif zoom Discovery.V12 de ZEISS offre un champ de vision large et sans distorsion pour des résultats de mesure d'une excellente précision et une réduction significative du temps de mesure.

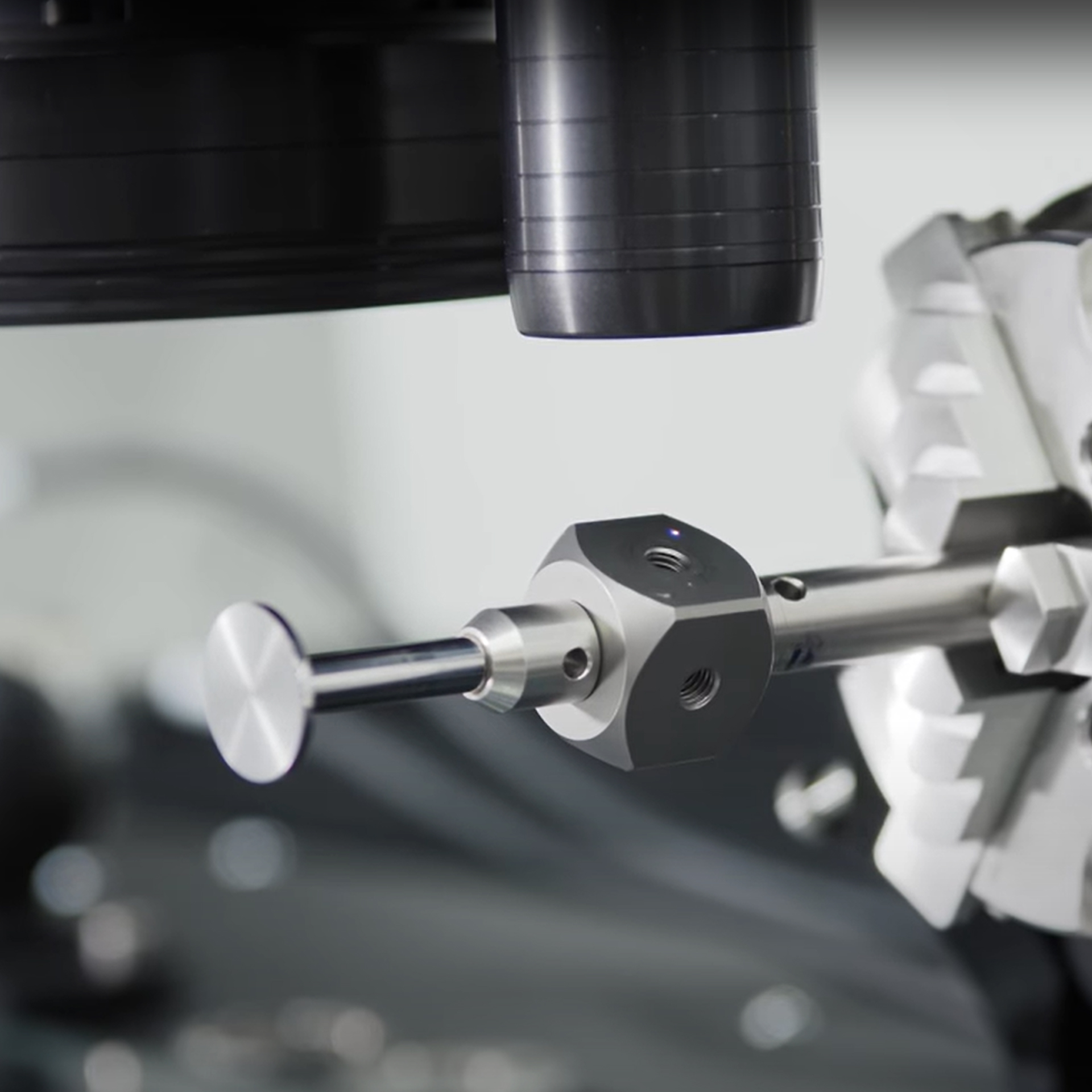

Lumière blanche

ZEISS DotScan, un capteur chromatique de lumière blanche, permet la capture sans contact de la topographie de la pièce. Utilisé lorsque des surfaces sensibles, réfléchissantes ou à faible contraste rendent difficile l'utilisation d'autres capteurs.

La symbiose parfaite entre la vue et le toucher

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

Logiciel

Un seul logiciel pour tous les travaux de mesure

ZEISS O-INSPECT ne lésine pas sur le logiciel, car avec ZEISS CALYPSO vous utilisez notre logiciel de mesure universel qui est également utilisé sur les machines de mesure à portique telles que ZEISS CONTURA.

ZEISS CALYPSO séduit par son concept d'utilisation intuitif qui allie diversité fonctionnelle et flexibilité. La programmation s'effectue en cliquant sur les éléments de mesure souhaités sur le modèle CAO à l'aide de la souris ou plus simplement en palpant, quel que soit le capteur, et en reconnaissant automatiquement les éléments de mesure.

Différentes options logicielles offrent les outils adéquats pour répondre à des exigences particulières, telles que la fonctionnalité de courbe standard de l'O-INSPECT ou l'outil logiciel de rapport de mesure intégré ZEISS PiWeb reporting.

Caractéristiques techniques de ZEISS O-INSPECT

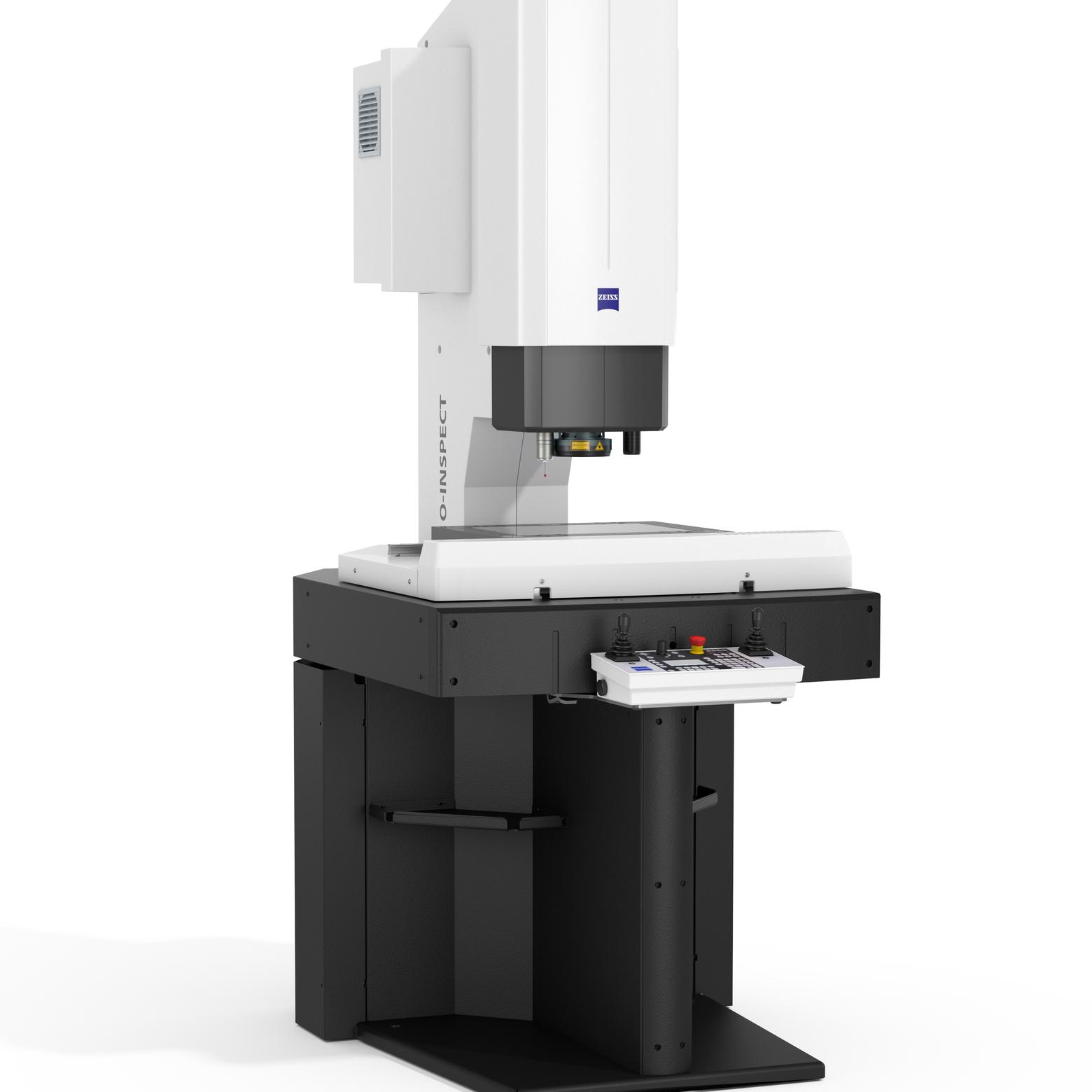

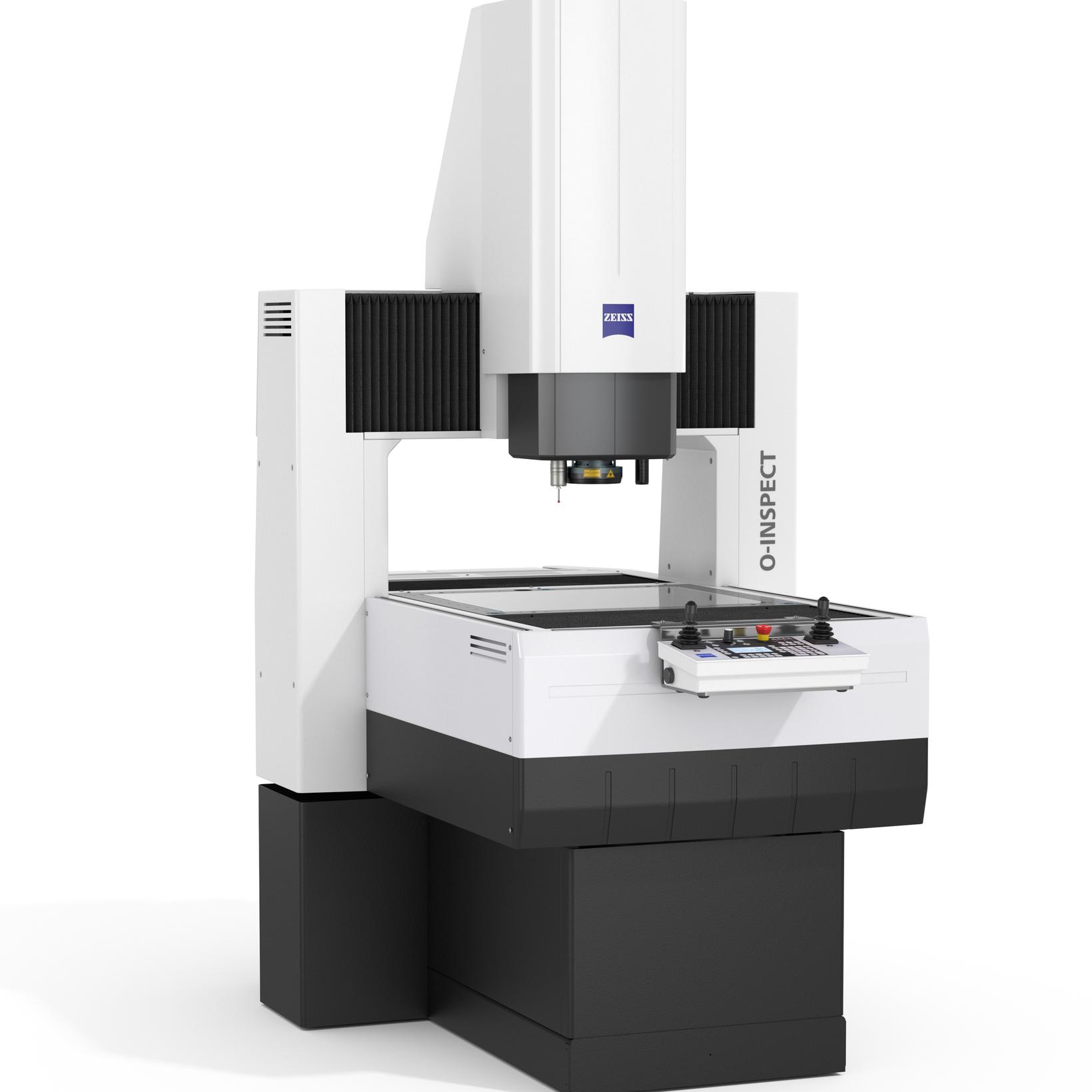

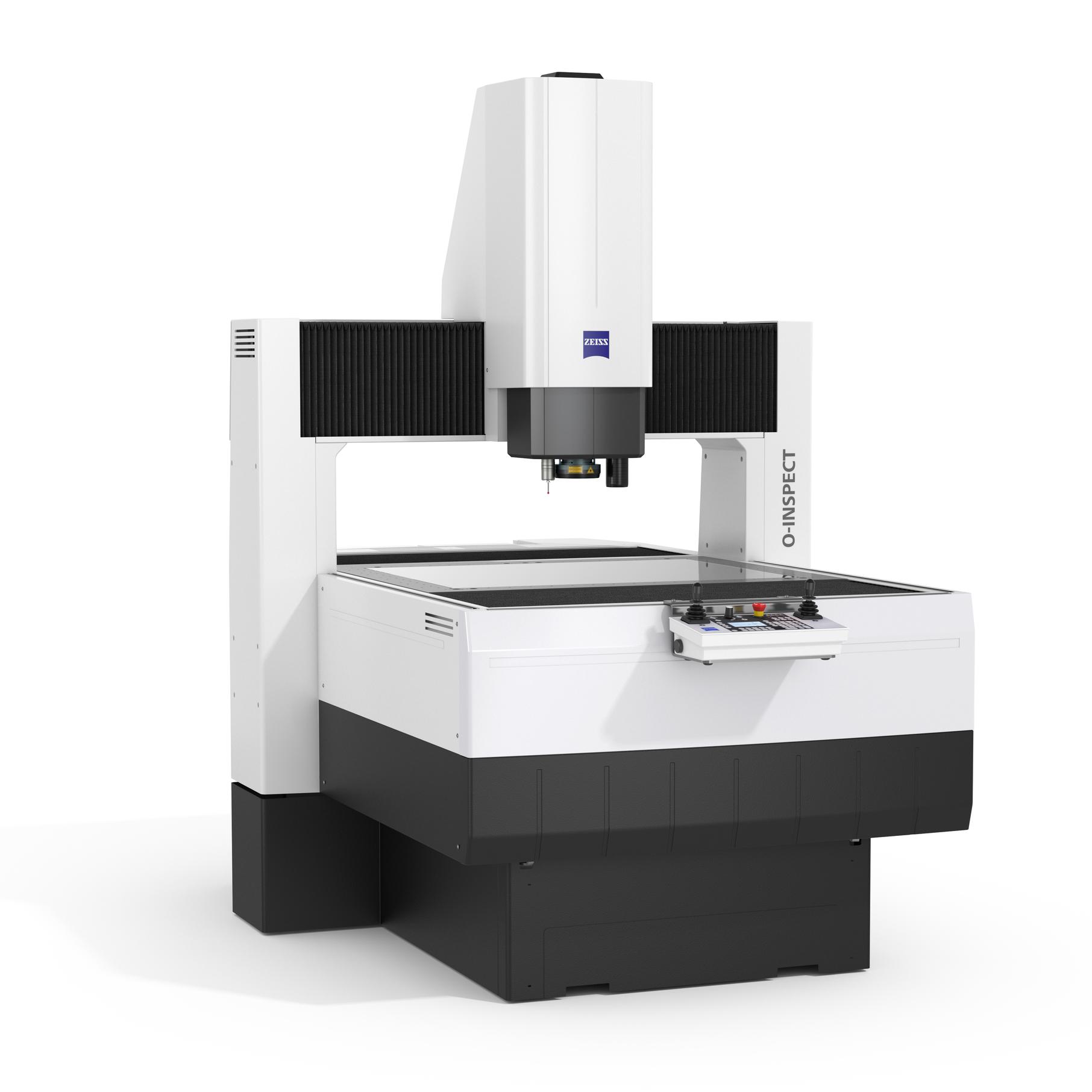

		ZEISS O-INSPECT 3/2/2 300x200x200 mm³	ZEISS O-INSPECT 5/4/3 5/4/3 500x400x300 mm³	ZEISS O-INSPECT 8/6/3 8/6/3 800x600x300 mm³
Volume de mesure		300 x 200 x 200^mm3	500 x 400 x 300^mm3	800 x 600 x 300^mm3
Erreur de mesure de la longueur MPE(E)	en 1D	1.6 µm + L/200 µm	1.4 µm + L/250 µm	1.5 µm + L/250 µm
	en 2D	1,9 µm + L/150 µm	1.6 µm + L/250 µm	1,8 µm + L/250 µm
	en 3D	2,4 µm + L/150 µm	1.9 µm + L/250 µm	2,2 µm + L/250 µm
Logiciel		ZEISS CALYPSO
capteur de caméra optique 2D		ZEISS Discovery.V12
Option	norme 100	distance de travail 87 mm, 0,5 x - 6,3 x, résolution du capteur 0,9 μm, FoV max : 16,1 mm x 12,0 mm
	scout 160	distance de travail 55 mm, 0,8 x - 10 x, résolution du capteur 0,6 μm, FoV max : 10,1 mm x 7,5 mm
	scout 240	distance de travail 30 mm, 1,2x - 15 x, résolution du capteur 0,4 μm, FoV max : 6,7 mm x 5,0 mm
Capteur tactile		ZEISS VAST XXT
Option	VAST XXT TL 1	longueur radiale du stylet jusqu'à 40 mm (stylet en étoile) ; diamètre de la pointe du stylet de 0,1 à 8 mm
Option	VAST XXT TL 3	longueur radiale du stylet jusqu'à 65 mm (stylet en étoile) ; diamètre de la pointe du stylet de 0,3 à 8 mm
