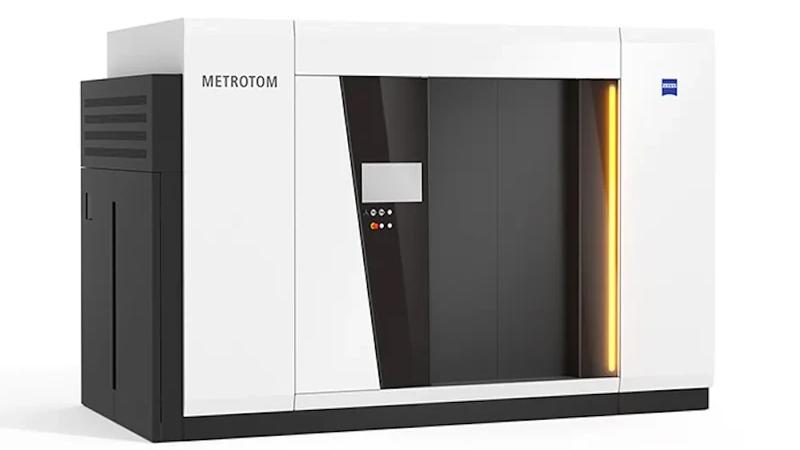

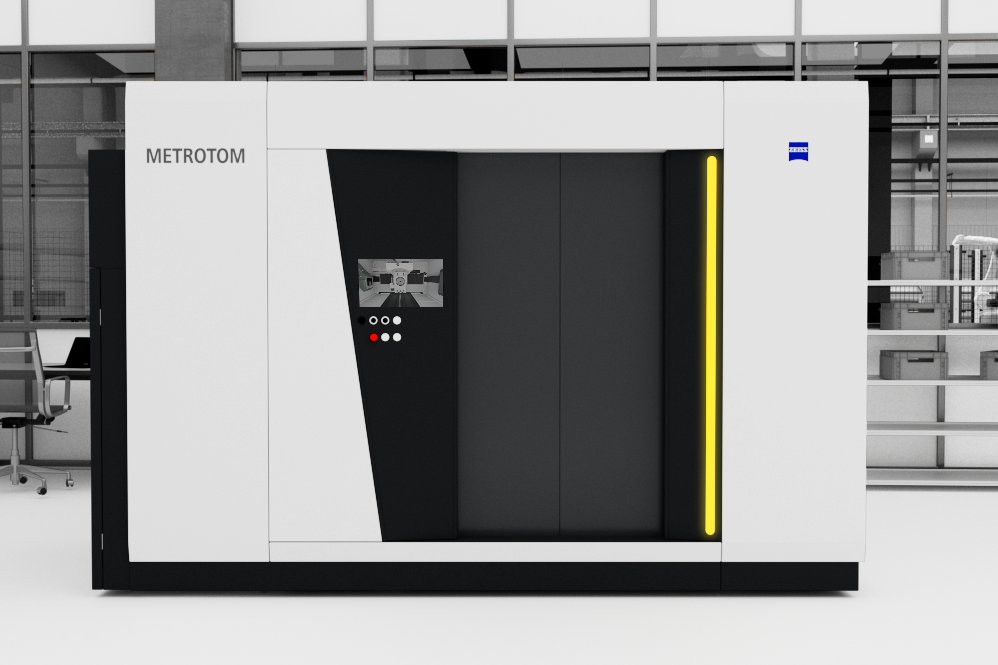

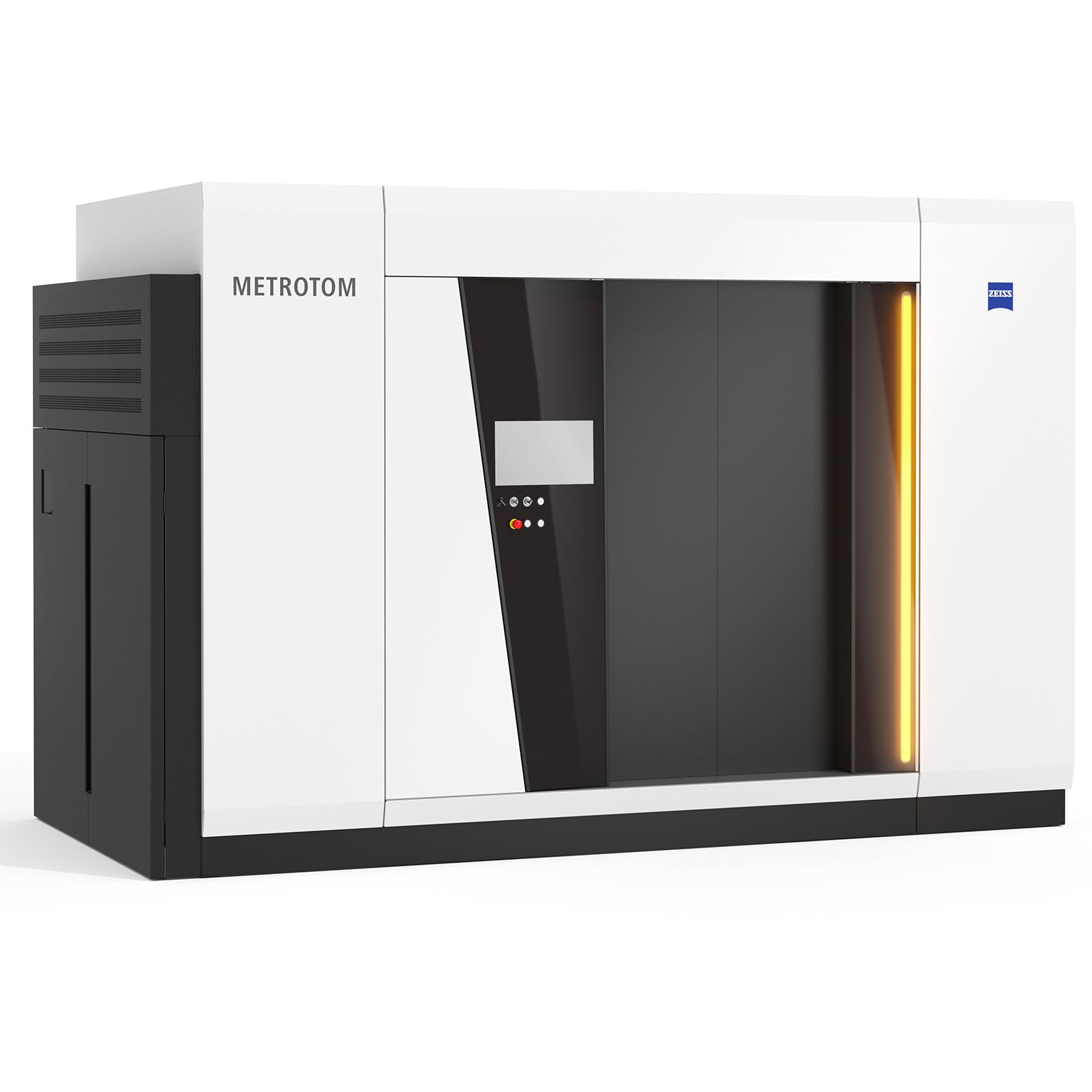

ZEISS METROTOM 1500

Un seul système de tomographie à rayons X. De nombreuses applications.

Avec ZEISS METROTOM 1500, vous bénéficiez d'une technologie de tomographie à rayons X avancée qui détecte de manière fiable les défauts en capturant et en mesurant les défauts sous la surface. Ce qui différencie ce scanner de tomographie à rayons X des autres ? Il fournit des images rapides et à haute résolution pour les pièces de petite et de grande taille et tout ce qui se trouve entre les deux.

Mesure à vitesse élevée
Qualité de l'image du scanner de tomographie à rayons X détaillée
Métrologie précise (VDI/VDE 2630 1.3)
Certification DAkkS en option
Faible encombrement

Avantages

Qualité d'image accrue

Haute résolution et exactitude traçable

ZEISS METROTOM 1500 offre une qualité d'image exceptionnelle qui détecte clairement les moindres défauts. Le logiciel AMMAR, BHC et le module matériel ZEISS scatterControl apportent la touche en plus pour une qualité incontestée. Le scanner de tomographie à rayons X est en outre spécifié conformément à la directive VDI/VDE 2630 pour une exactitude traçable.

Grâce à la grande expertise de ZEISS en matière de métrologie, laquelle est également utilisée dans la technologie de tomographie à rayons X, vous pouvez compter sur une grande exactitude de mesure. Une MPE(SD) de 4,5 + L/50 μm selon VDI/VDE 2630, feuille 1.3 est garantie sur l'ensemble du champ de vision pour obtenir des résultats de mesure auxquels vous pouvez vous fier.

Polyvalence du système

Convient à une grande variété de pièces et d'applications

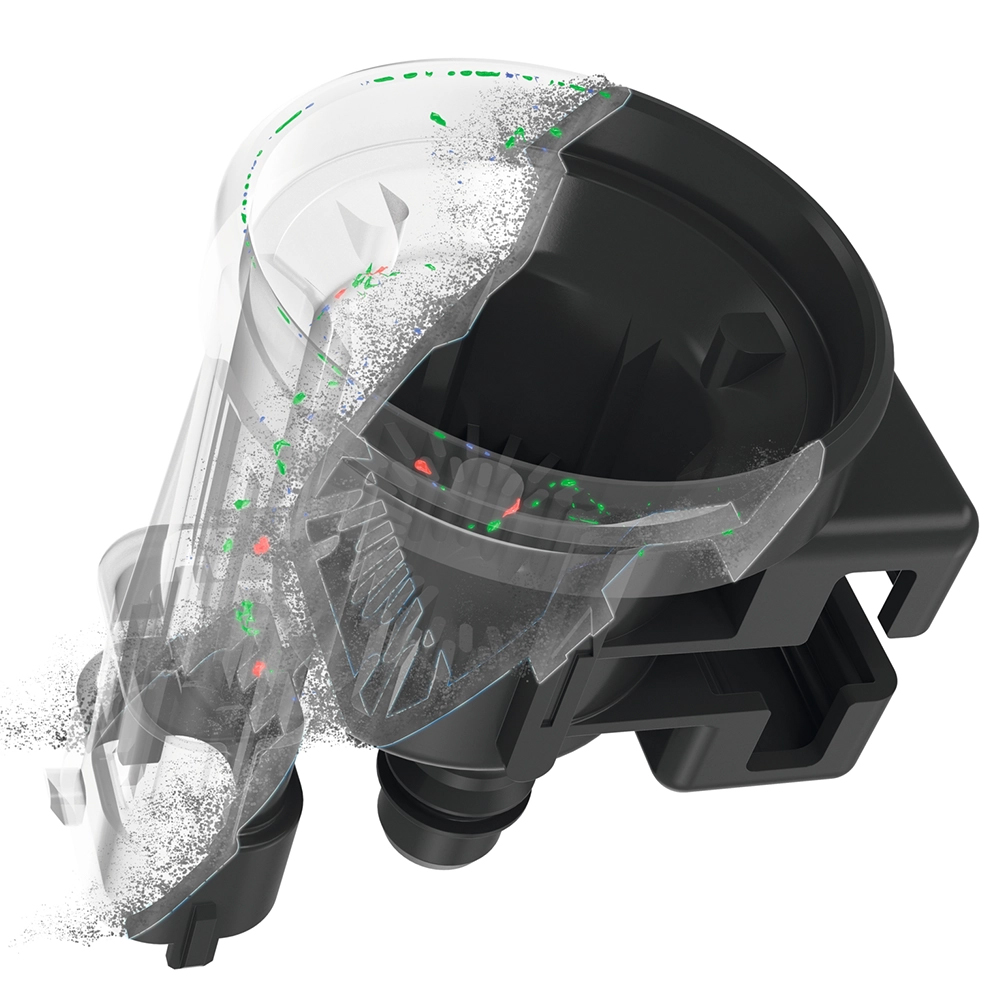

ZEISS METROTOM 1500 scanne les petites pièces en très haute résolution et les pièces d'un diamètre allant jusqu'à 615 mm et d'une hauteur de 800 mm en tant que reconstruction complète. Pour ce faire, le champ de vision est élargi à la fois horizontalement et verticalement. Grâce à son tube flexible avec un point focal de quelques micromètres d'un côté et une puissance maximale de 500 W de l'autre, les petites pièces peuvent être mesurées avec une très haute résolution et les pièces de grande taille en peu de temps, rendant ce système imbattable pour de nombreuses applications

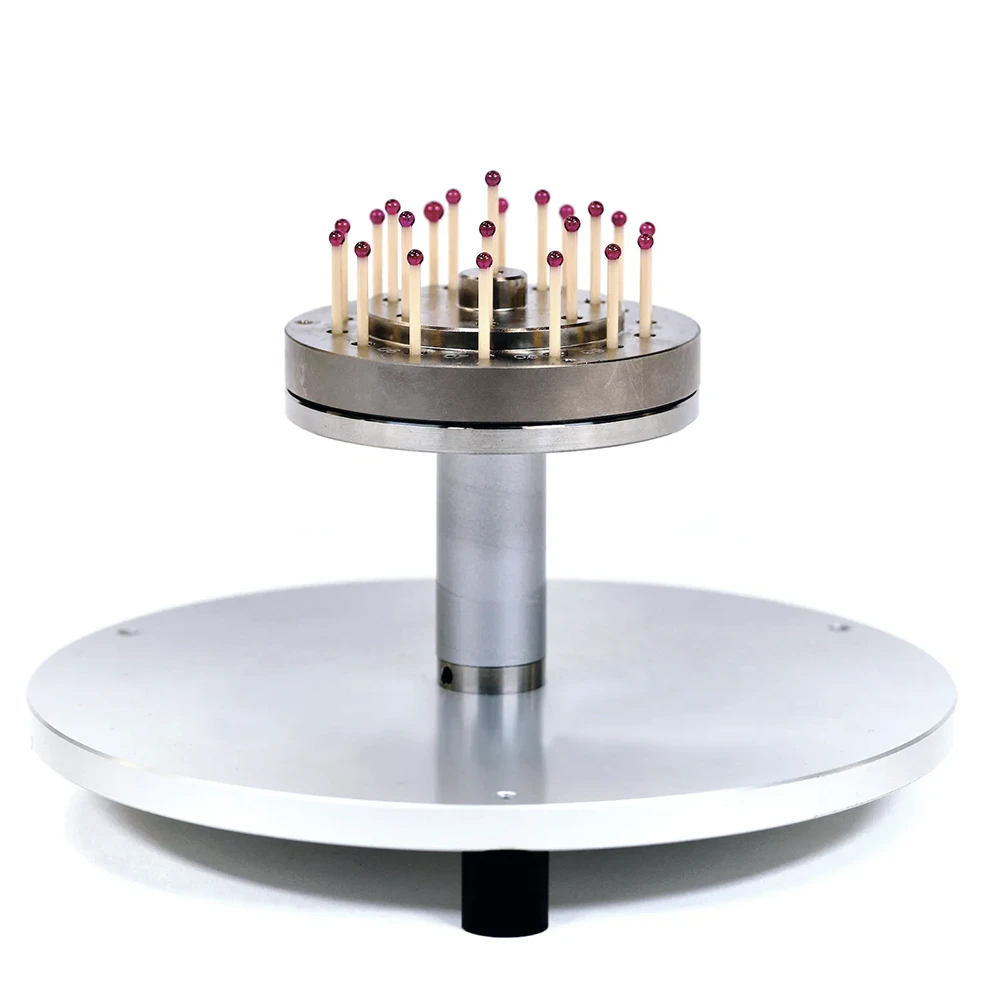

Étalonnage DAkkS

Votre passerelle pour des mesures fiables

Des normes de qualité plus élevées dans l'industrie automobile, médicale ou pharmaceutique exigent souvent d'appliquer des procédures d'inspection par scanner de tomographie à rayons X accréditées. Ces procédures garantissent une mesure objective et conforme aux normes des pièces selon VDI/VDE 2630 Partie 1.3. L'étalonnage DAkkS est également disponible pour les tomographes industriels de la série ZEISS METROTOM 1500. Profitez de la valeur ajoutée et économisez des coûts tout en renforçant la confiance de vos clients.

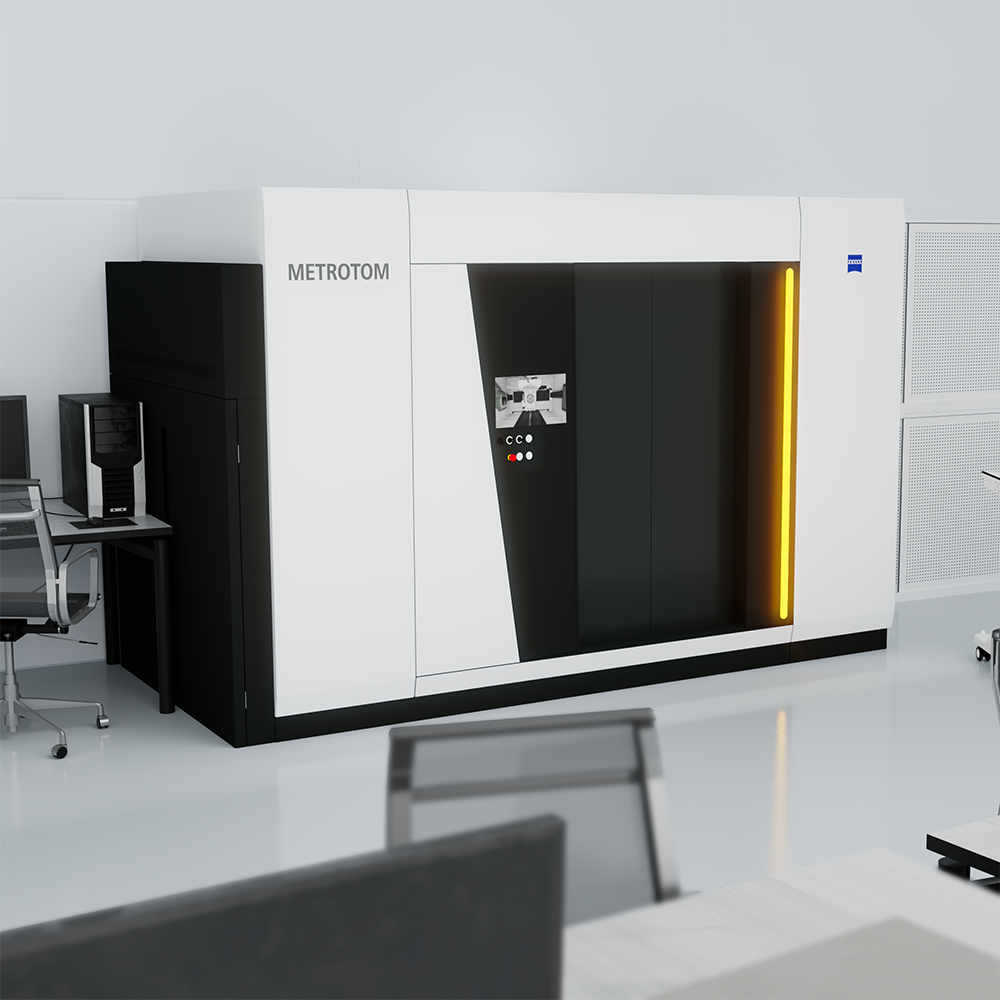

Un design intelligent pour un espace limité

Utilisation la plus efficace de l'espace

L'encombrement comparativement faible et le design astucieux de la porte pour le service et le chargement des pièces permettent une installation flexible, ce qui vous permet d'intégrer le scanner de tomographie à rayons X dans votre laboratoire de mesure même en cas d'espace restreint. Pour vous aider à tirer le meilleur parti de l'espace disponible, nous avons en outre augmenté le volume de mesure tout en réduisant l'encombrement : mesurez et inspectez des pièces d'une hauteur de 870 mm sur une surface de 3,7 x 1,8 mètres et découvrez le meilleur rapport système/volume de pièces disponible sur le marché.

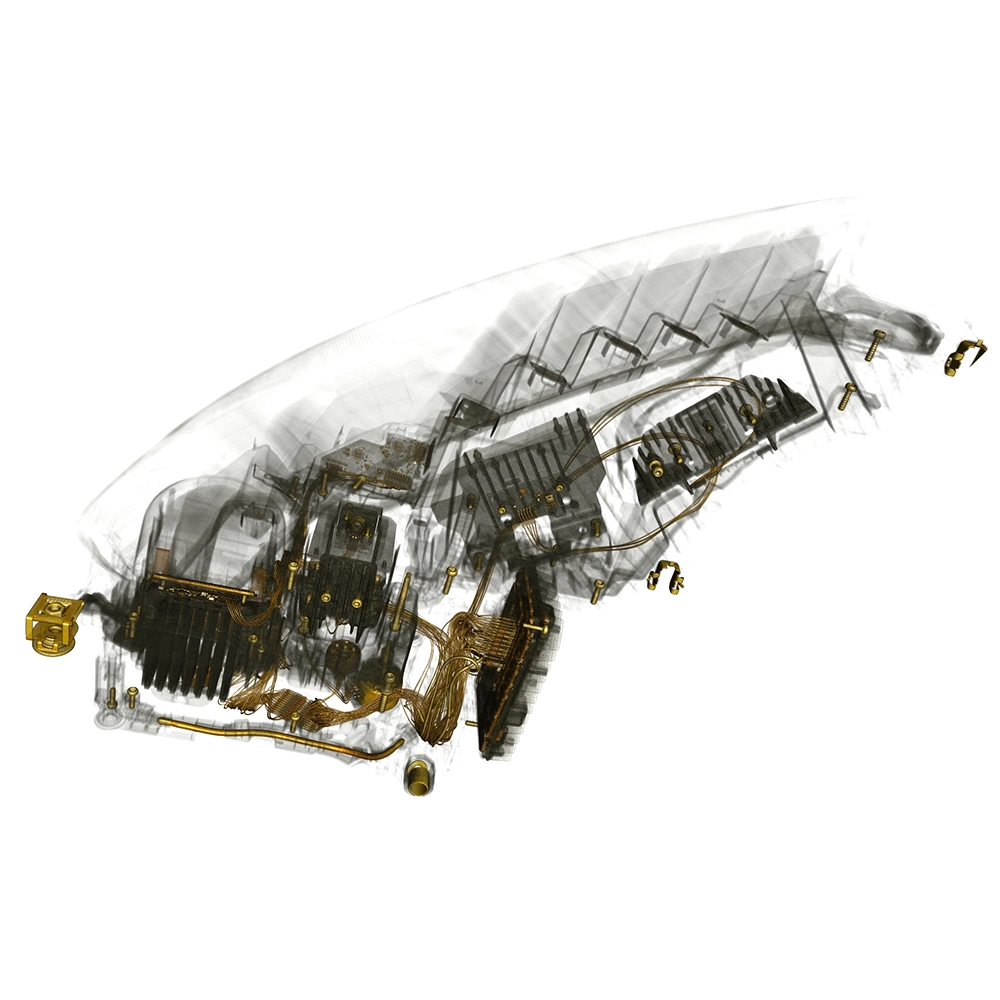

Inspecter les composants complets

Idéal pour les pièces multi-matériaux

Avec la technologie de mesure traditionnelle, les structures dissimulées peuvent uniquement être inspectées après la destruction coûteuse du composant couche par couche. ZEISS METROTOM 1500 est un tomographe industriel destiné à mesurer et à inspecter des composants complets en plastique et/ou en métal léger, voire en cuivre ou en acier.

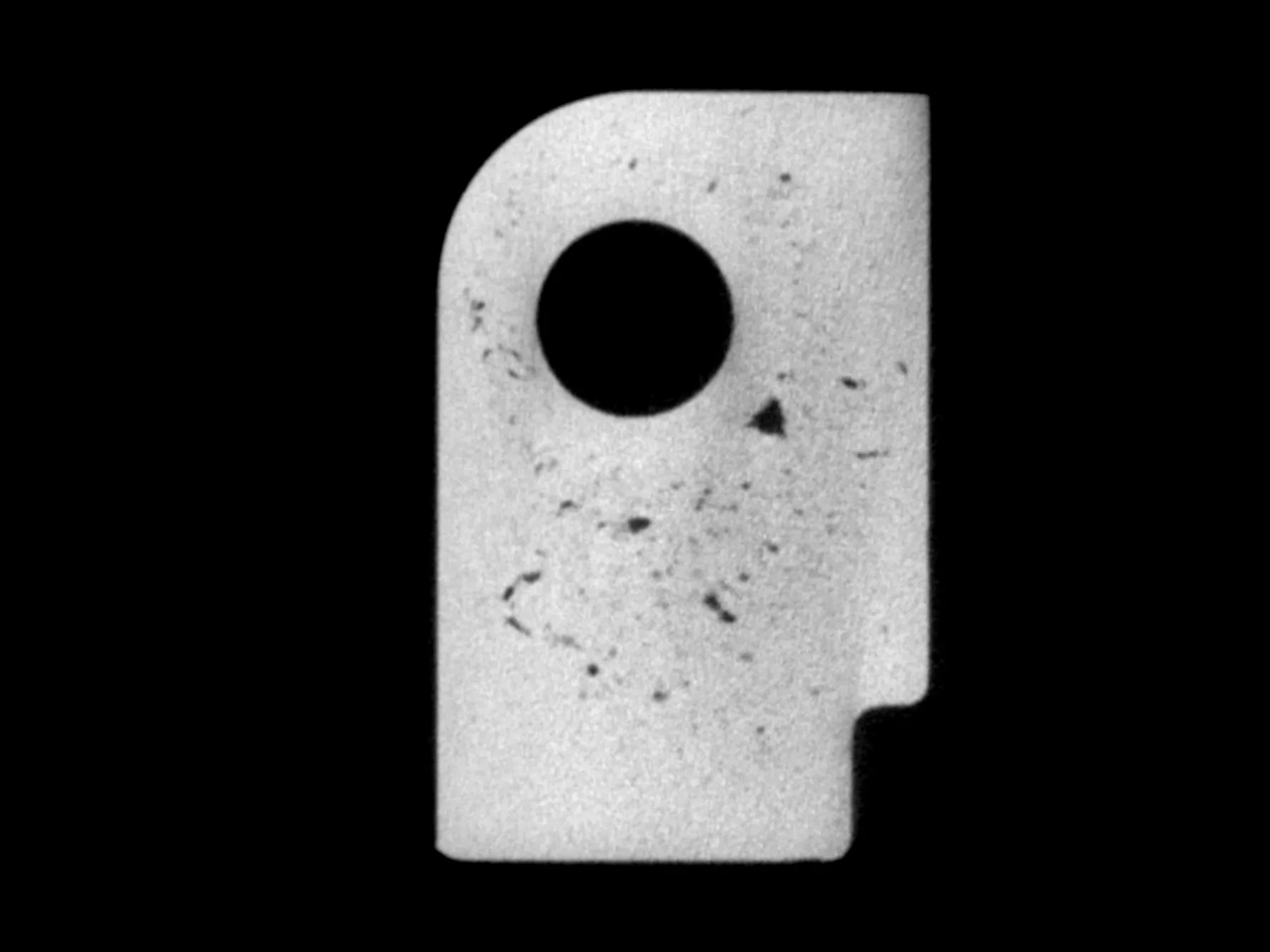

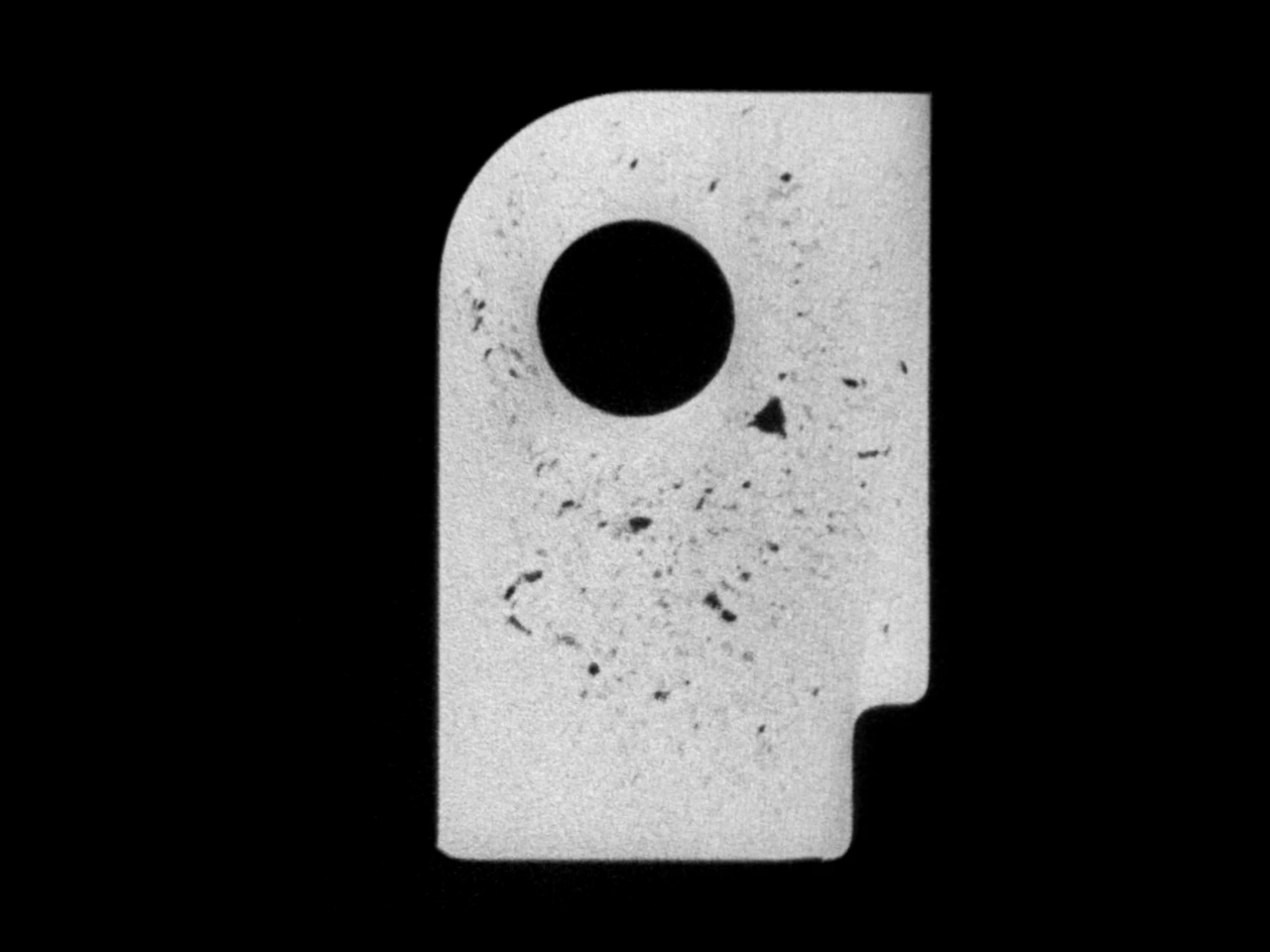

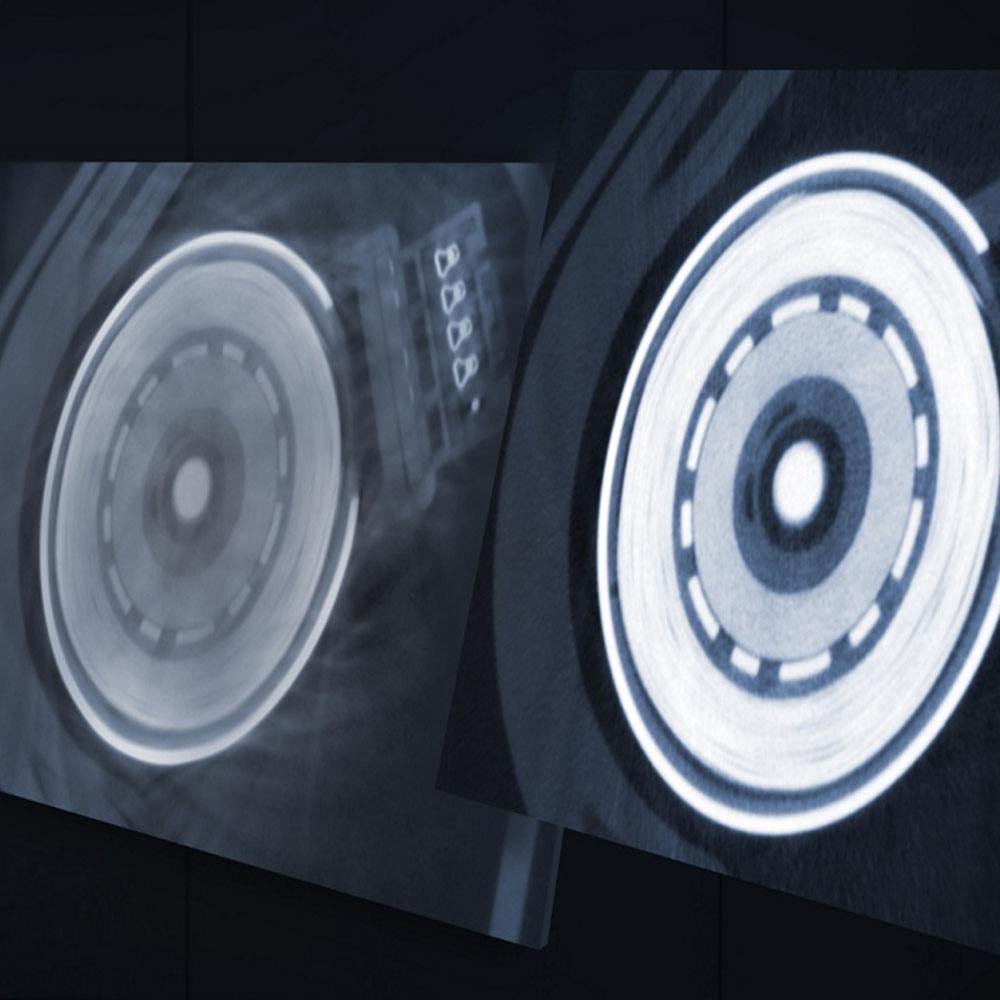

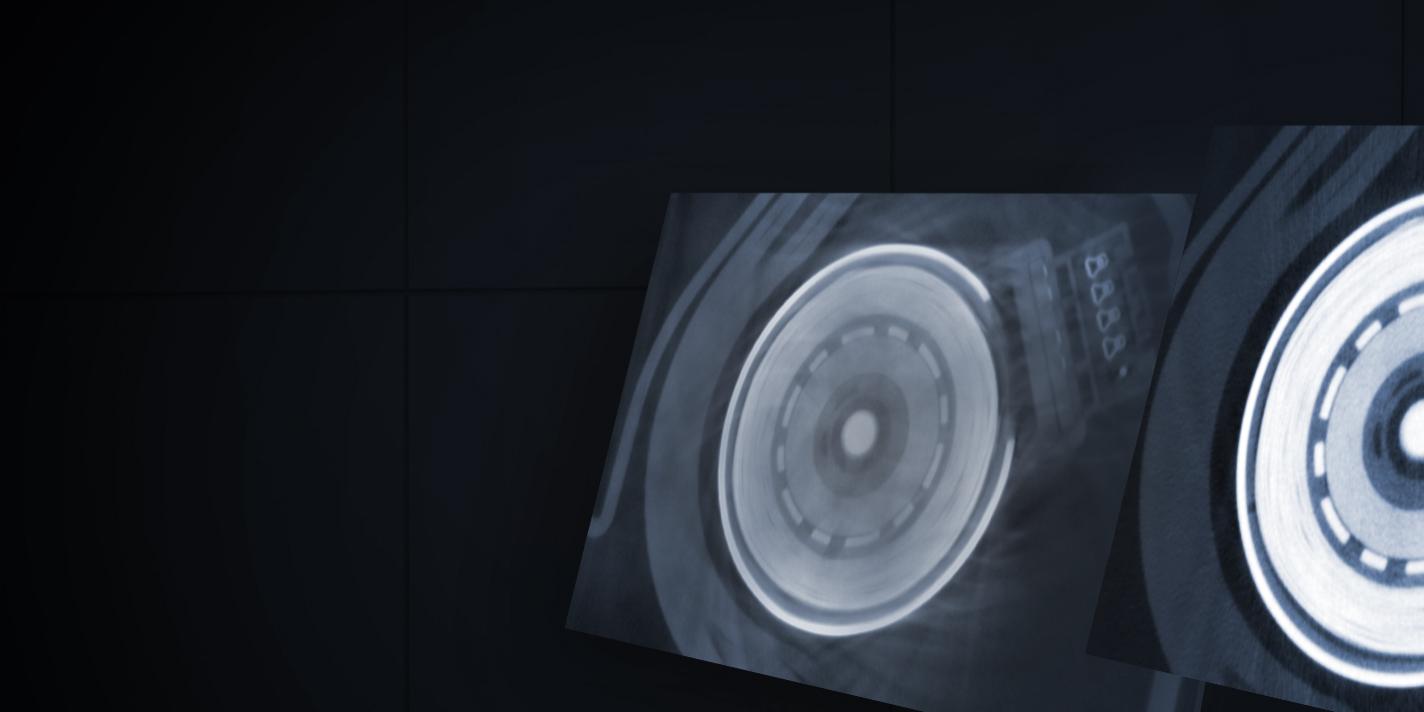

ZEISS scatterControl

Une qualité d'image de tomographie à rayons X exceptionnelle

La solution matérielle ZEISS scatterControl améliore considérablement la qualité d'image de ZEISS METROTOM 1500 en réduisant au minimum les artefacts de diffusion des scans de tomographie à rayons X, ce qui facilite le traitement des données et les étapes d'évaluation ultérieures et permet une détermination de la surface et une analyse des défauts encore plus précises.

Découvrez d'autres avantages de ZEISS METROTOM 1500.

Un contrôle qualité à l'épreuve du temps

Mesurer et inspecter des pièces plus grandes

La troisième génération du ZEISS METROTOM 1500 permet de mesurer des pièces de grande taille en une seule reconstruction grâce à un volume de mesure plus important. Grâce au nouveau système de positionnement, des pièces d'une hauteur maximale de 870 mm peuvent être introduites dans le scanner de tomographie à rayons X sans qu'il soit nécessaire de les repositionner.

Télécharger le dépliant ZEISS METROTOM 1500

Faible encombrement

Qu'il s'agisse du transport, de l'installation, de la maintenance ou de l'espace occupé dans le laboratoire du client : plus le système est petit, mieux c'est. Le design de la cabine du plus grand système de tomographie industrielle de ZEISS a été entièrement consacré à l'utilisation efficace de l'espace, avec pour résultat un encombrement de seulement 6,7^m2.

Un fonctionnement plus confortable

La porte d'entrée, qui permet à l'opérateur d'entrer dans le système et de l'utiliser comme point d'accès au service, rend le chargement de composants plus grands et plus lourds plus pratique et permet à l'utilisateur d'effectuer des mesures de tomographie assistée par ordinateur facilement, en toute sécurité et avec précision. Comme le ZEISS METROTOM 1500 ne nécessite pas d'espace supplémentaire significatif au-dessus, derrière ou sur les côtés, le système peut être installé de manière très flexible.

Applications

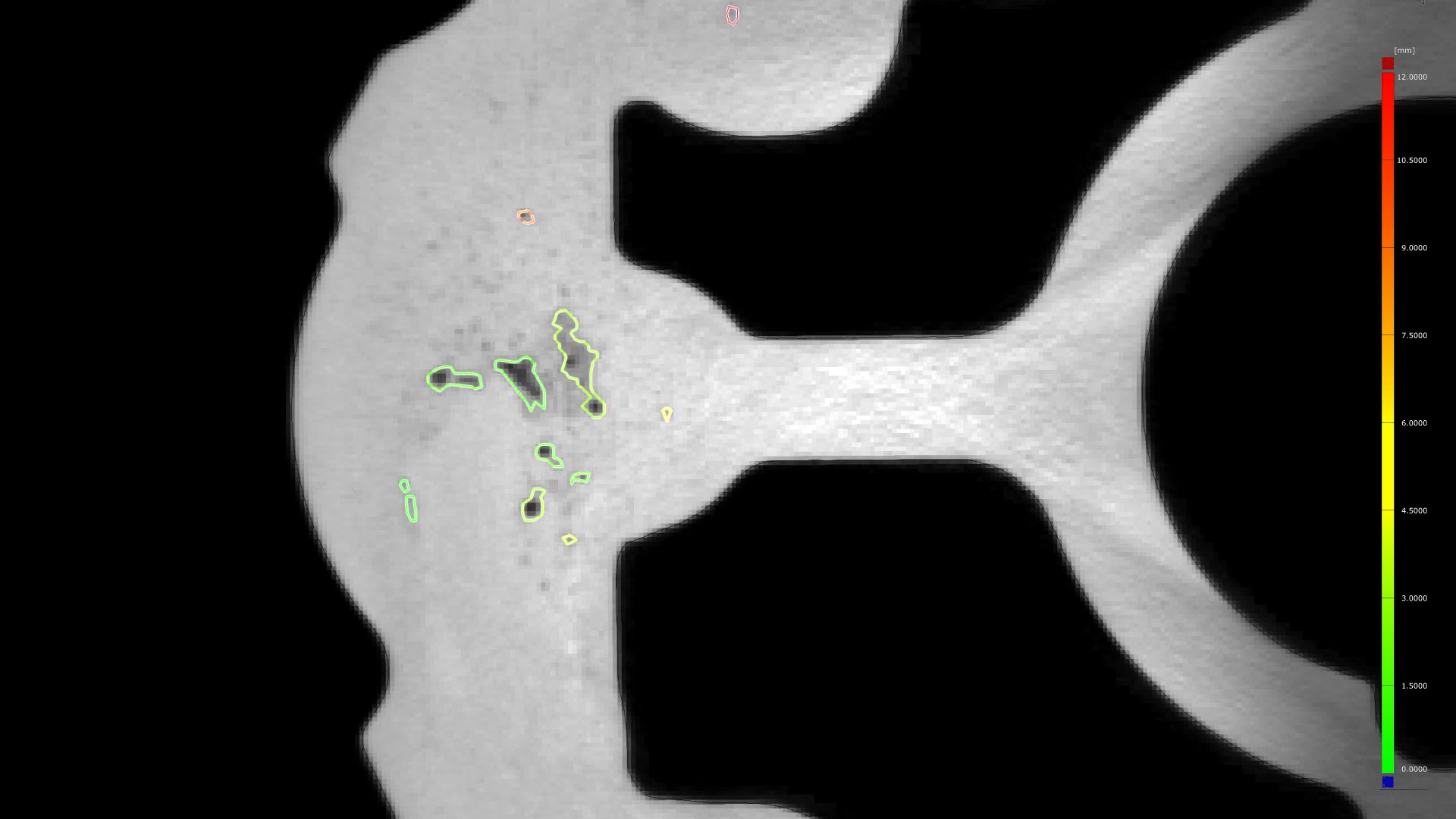

Industrie

Convient pour les pièces en métal léger, les composites, les pièces multi-matériaux, les pièces en plastique et le prototypage rapide.

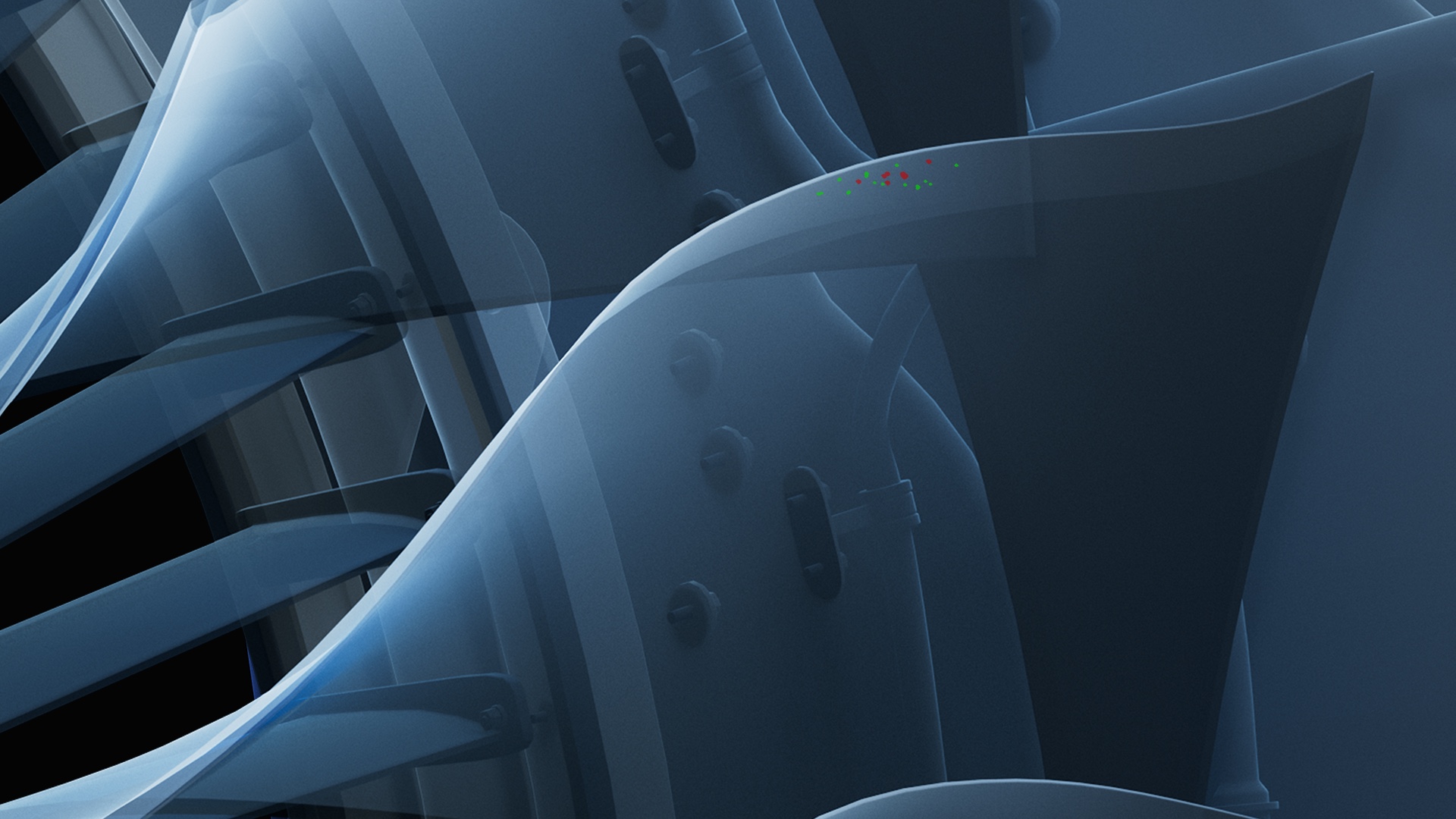

Aéronautique

Convient parfaitement à la numérisation fiable d'aubes en titane, en acier ou en matériaux composites, par exemple, afin de répondre aux normes industrielles et aux exigences de sécurité.

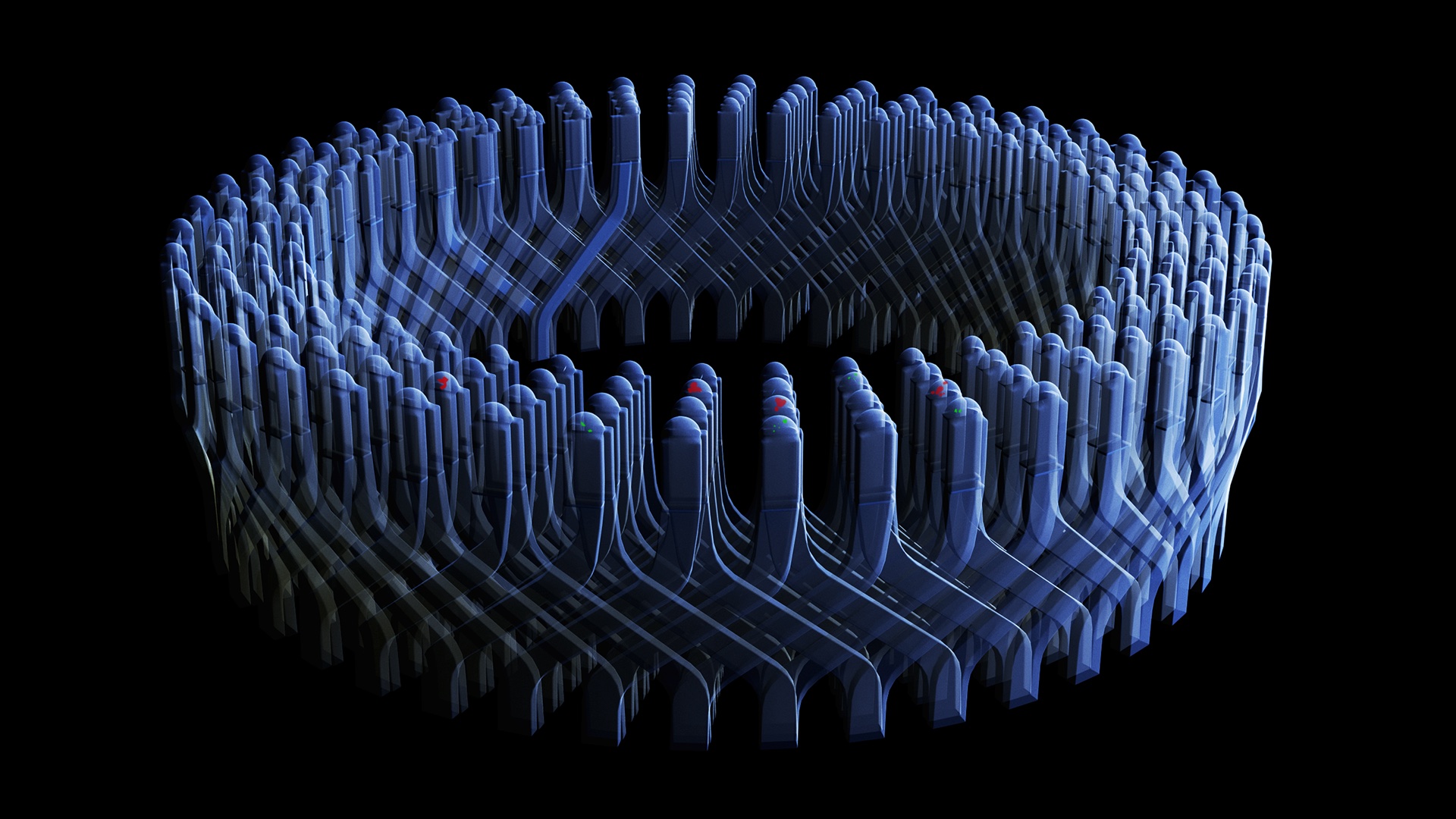

Automobile

Idéale pour scanner les groupes motopropulseurs, les composants du tableau de bord et les pièces moulées en aluminium telles que les culasses ou les boîtiers de stator.
Médical

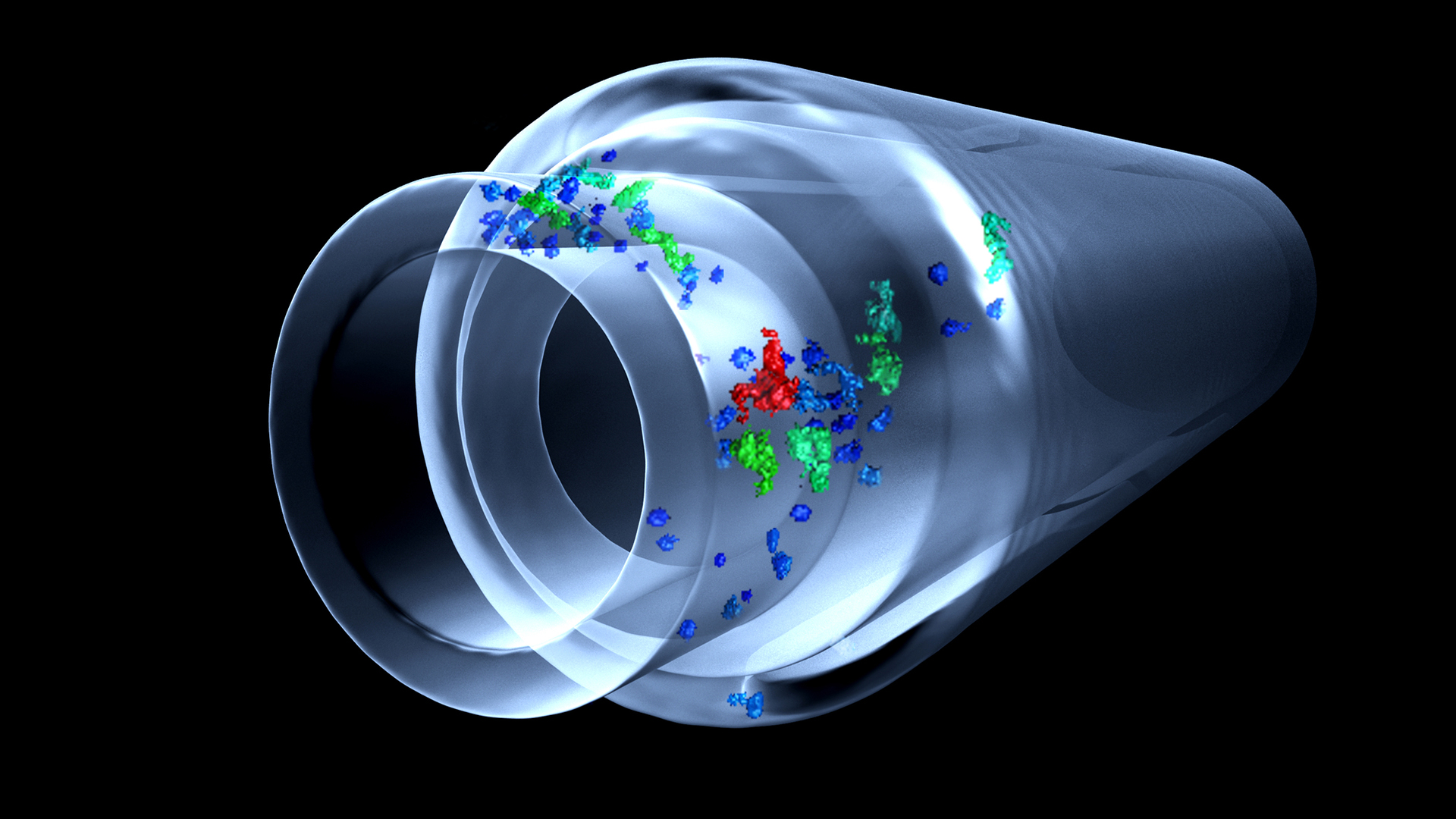

Scan précis de pièces médicales telles que des injecteurs, des implants, des inhalateurs ou des stimulateurs cardiaques.

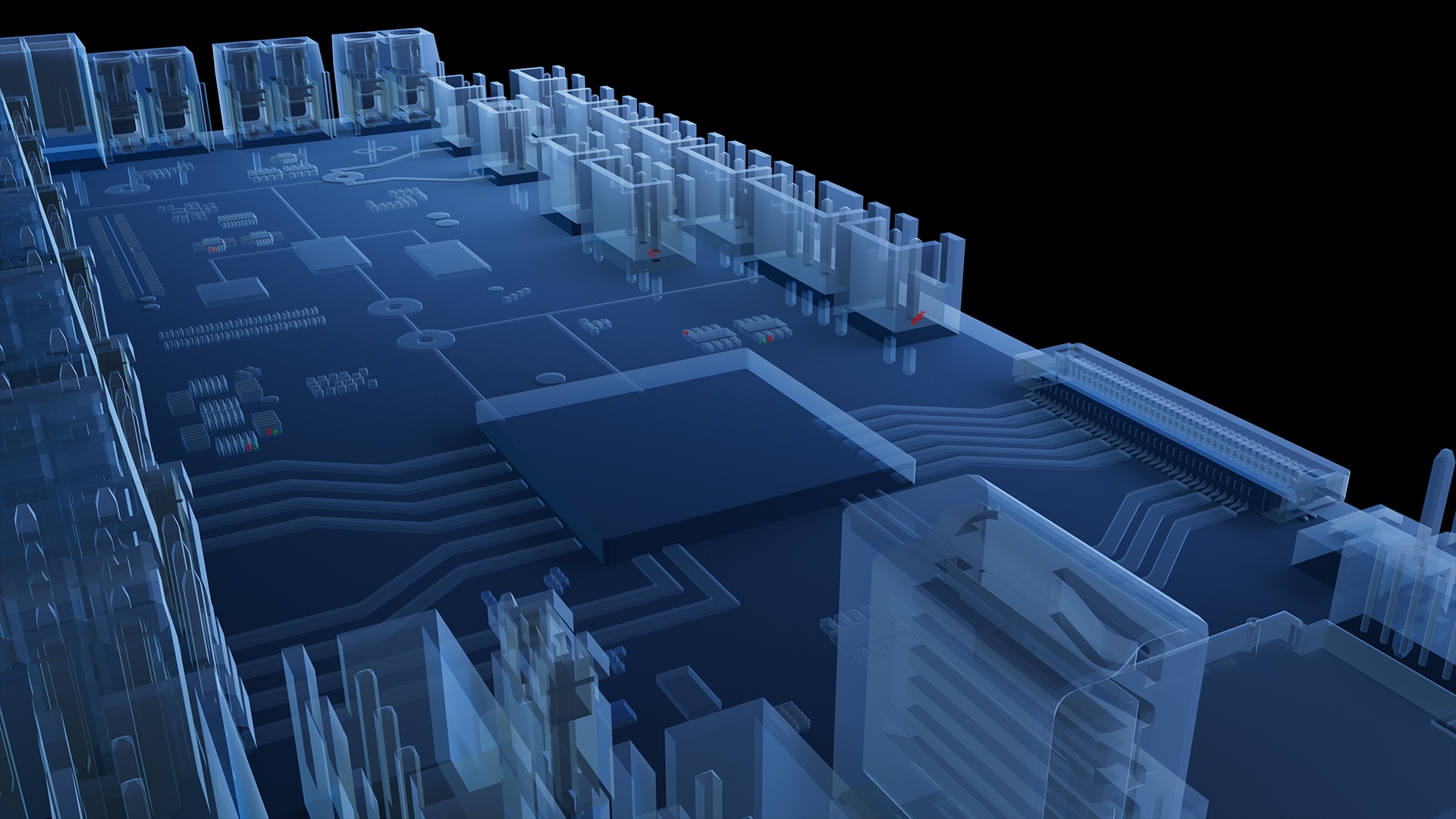

Électronique

Scanne en toute sécurité les connecteurs, les batteries, les cartes de circuits imprimés et d'autres composants électriques.

ZEISS INSPECT X-Ray

Analyse complète des données de tomographie à rayons X en 3D

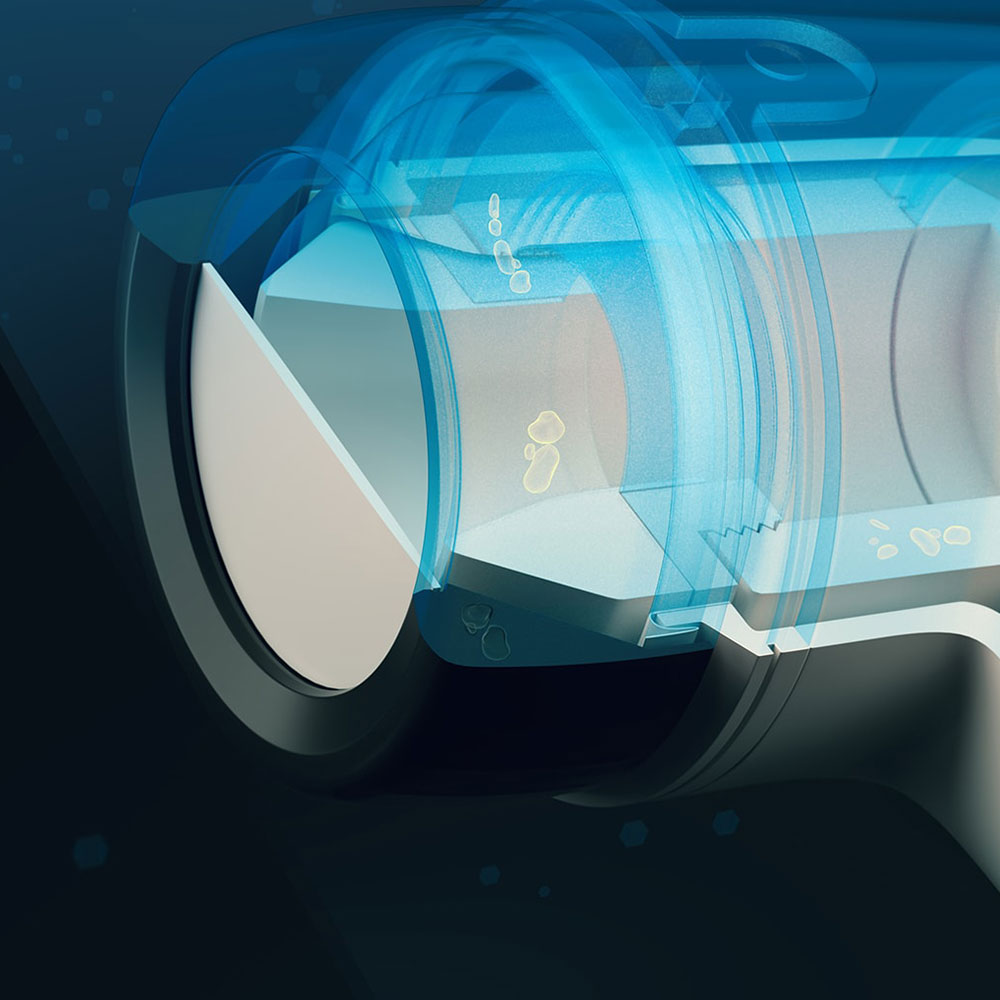

Facile à utiliser, le logiciel d'analyse ZEISS INSPECT X-Ray permet une analyse complète des données de tomographie à rayons X en 3D, que cette analyse soit automatisée ou personnalisée. Il convient même aux novices. Les géométries, les cavités de retrait ou les structures internes et les assemblages peuvent être analysés avec précision. Même les petits défauts sont visibles sur les images en coupe. Vous pouvez également charger les données volumétriques de plusieurs composants dans un projet, effectuer une analyse de tendance et comparer les résultats aux données CAO, le tout dans un seul logiciel.

En savoir plus

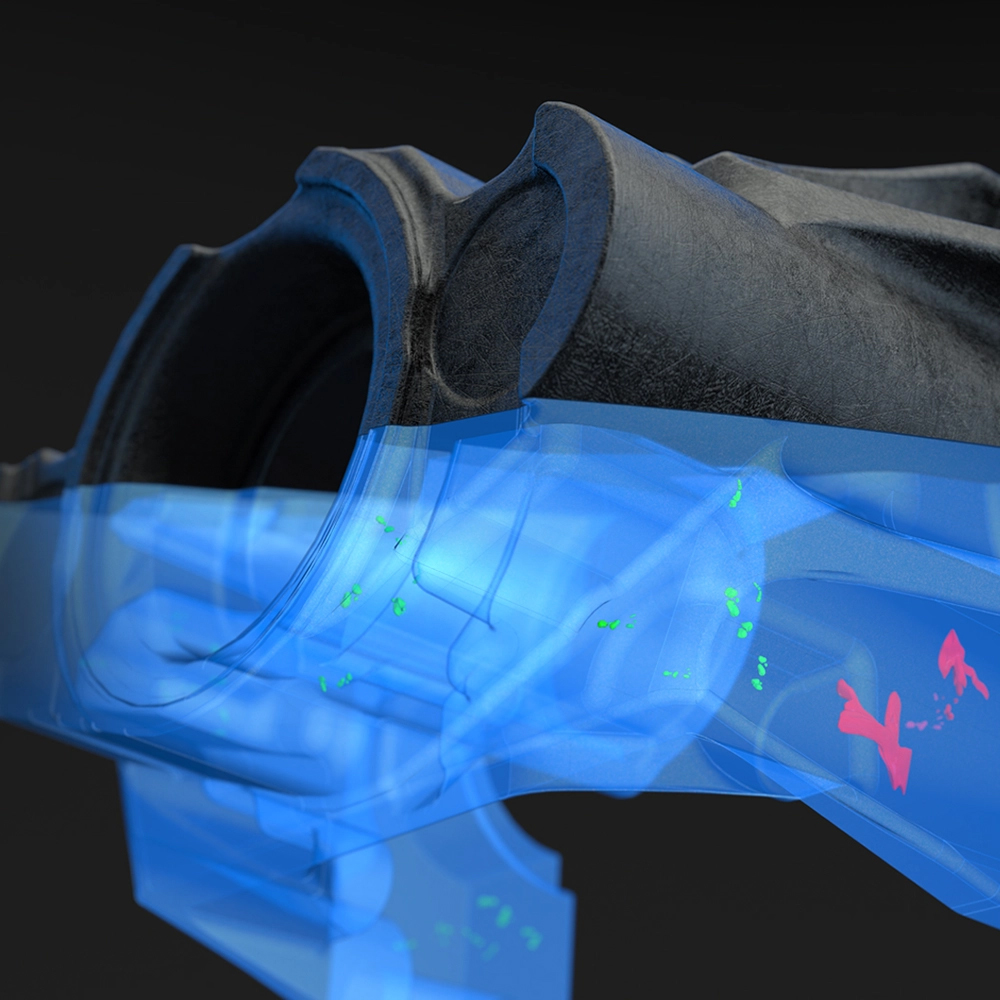

ZEISS Automated Defect Detection (ZADD)

L'intelligence artificielle dans la tomographie numérique

Le module complémentaire ZADD de ZEISS INSPECT X-Ray détecte jusqu'aux moindres défauts et les défauts les plus flous de manière fiable, rapide et automatique. ZADD détecte, localise et classe ces défauts ou anomalies tout en les analysant en détail par la lecture de scans de tomographie à rayons X. Le module complémentaire est spécialement développé pour des applications telles que les pièces moulées, les pièces moulées par injection et les composants imprimés.

En savoir plus
ZEISS PiWeb

Transformer des données de qualité en résultats probants

Le logiciel de création de rapports et de gestion des données de qualité ZEISS PiWeb permet de relier les résultats métrologiques des différentes technologies de mesure aux décisions de l'atelier afin d'assurer un suivi efficace de la qualité de votre production et des résultats immédiats. Utilisez ZEISS PiWeb pour réaliser des études ISO, contrôler la qualité de la gestion des données, travailler avec des données manuelles, créer des statistiques puissantes et profiter de divers modèles de rapports standard prêts à l'emploi.

En savoir plus

Caractéristiques de ZEISS METROTOM OS

Solutions logicielles pour des scans de tomographie à rayons X efficaces

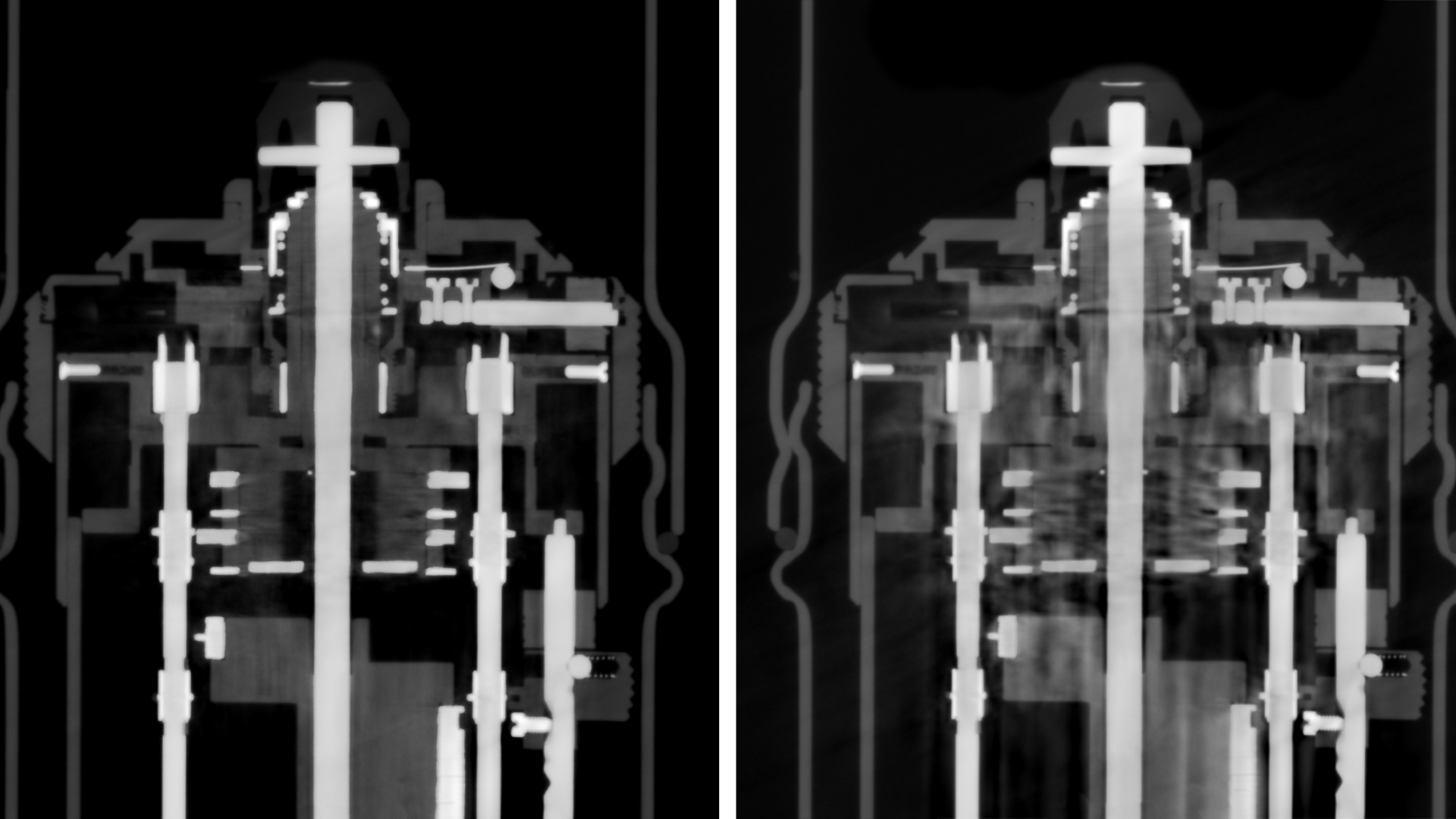

Réduction avancée des artefacts liés aux matériaux mixtes (AMMAR)

Vos pièces sont plus détaillées lors du passage du métal au plastique. Le processus de correction AMMAR réduit considérablement les artefacts qui se produisent en mesurant des pièces de matériaux et d'épaisseurs différents, en particulier dans les pièces de type connecteur composées de métal et de plastique.

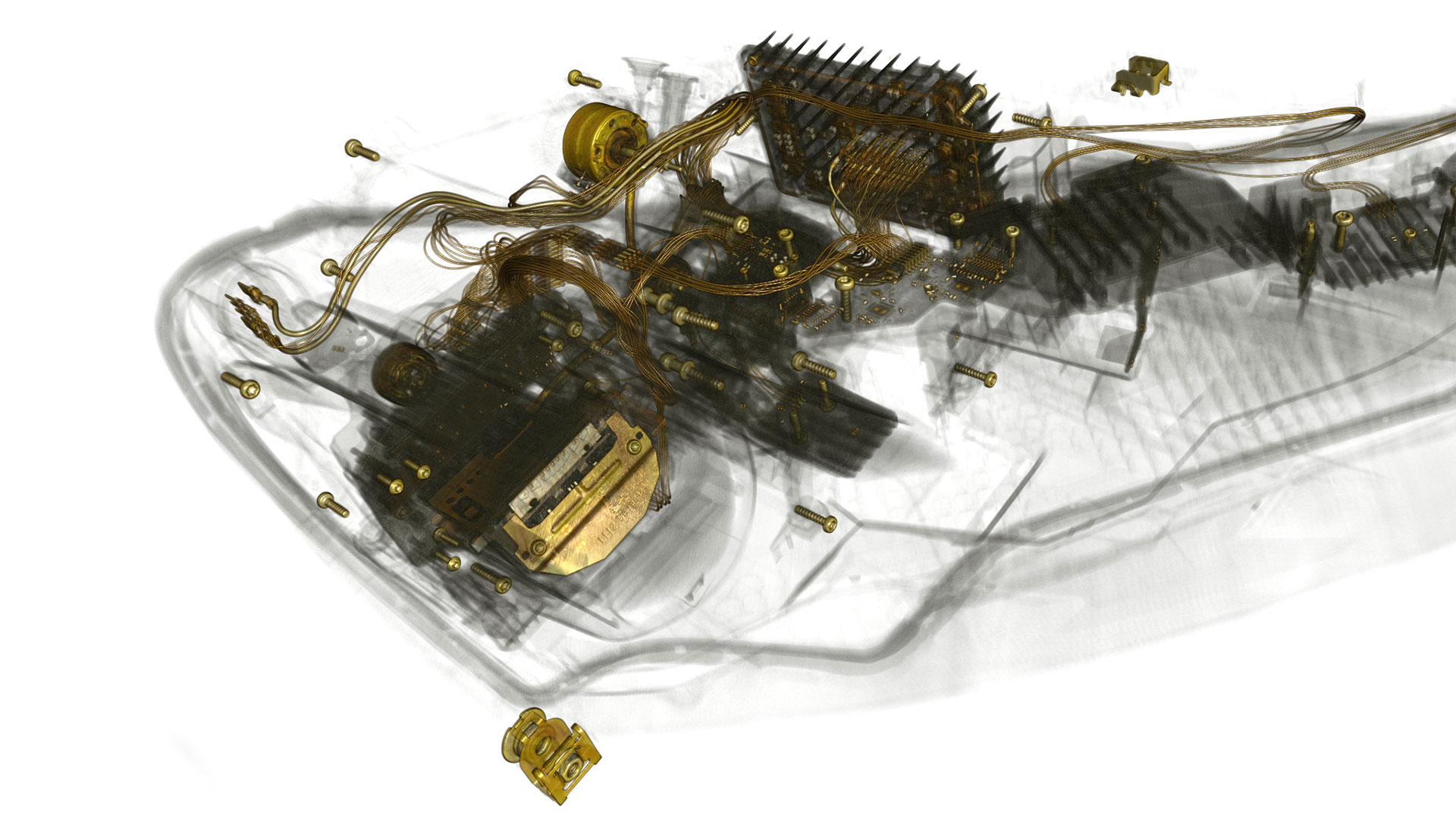

Extension du détecteur horizontal virtuel (VHD)

Mesurer des pièces plus larges que le détecteur : le VHD augmente jusqu'à 80 % le diamètre de volume possible de vos captures, permettant de numériser des pièces nettement plus larges que le détecteur ou de mesurer des pièces plus petites avec des voxels plus petits et donc des résolutions plus élevées.

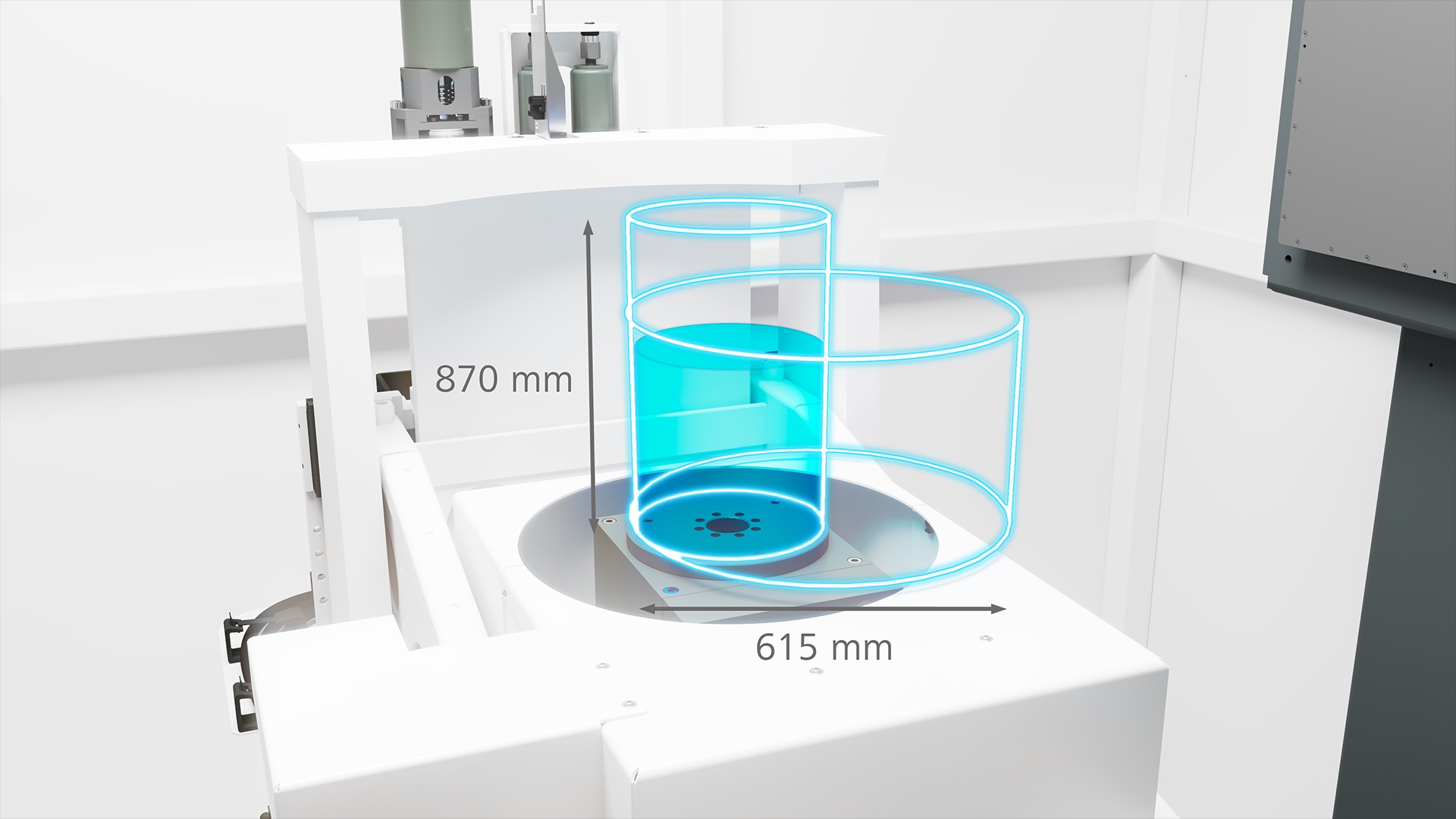

VolumeMerge

Le système de positionnement extrêmement précis, pour lequel nous avons appliqué nos connaissances issues de l'univers de la mesure tactile, a permis d'augmenter la taille des composants à reconstruire dans le système jusqu'à 870 mm de hauteur. Résultat, les composants de grande taille peuvent être capturés entièrement en un seul processus automatisé, éliminant ainsi la nécessité d'un repositionnement et d'un alignement fastidieux de la part de l'utilisateur.
ShortScan

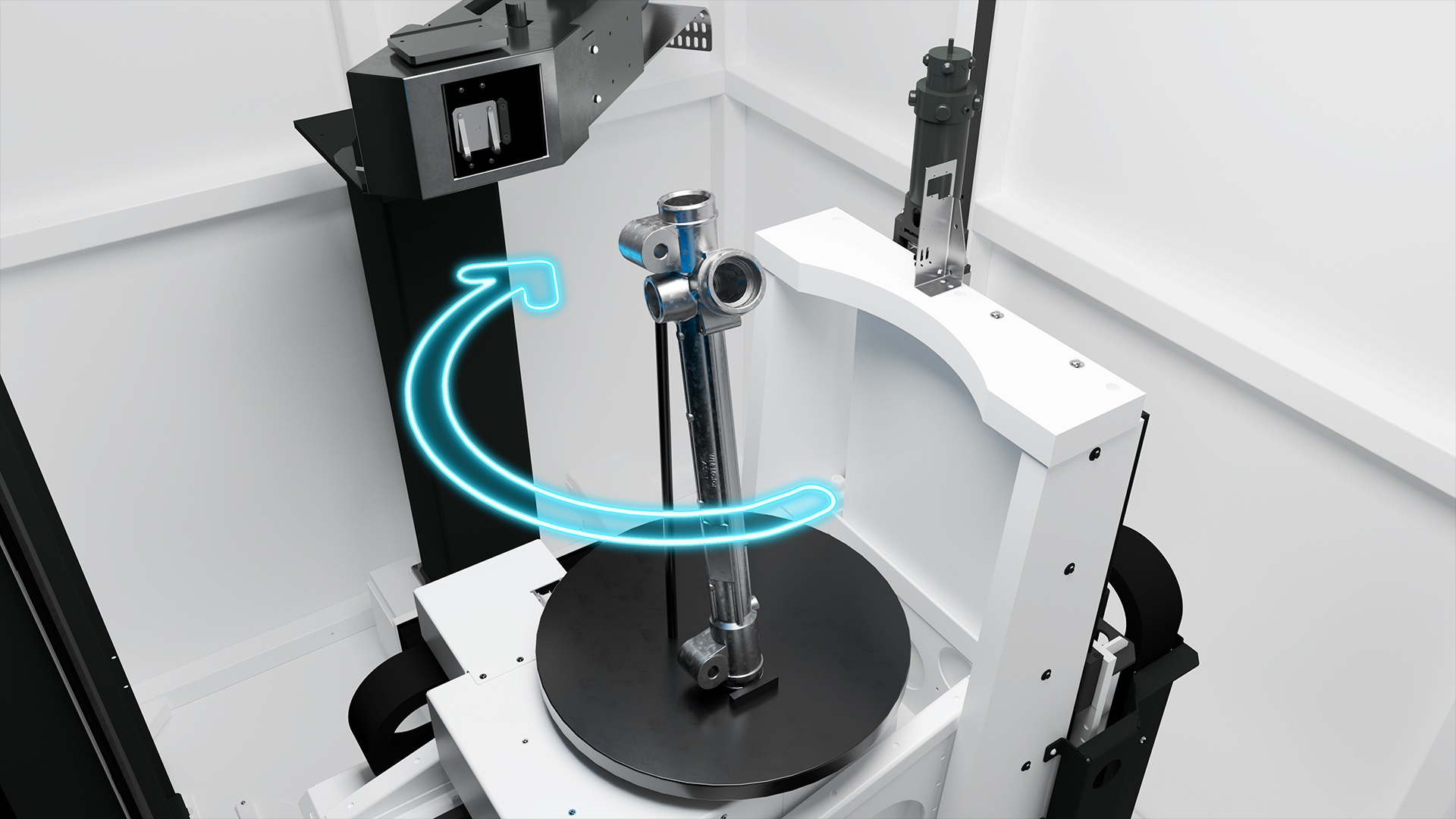

ShortScan est un mode de mesure dans lequel une pièce ne doit effectuer qu'un peu plus d'une demi-rotation au lieu d'une rotation complète, permettant de scanner des régions spécifiques dans des pièces avec une résolution plus élevée qui serait autrement limitée géométriquement avec une rotation complète.

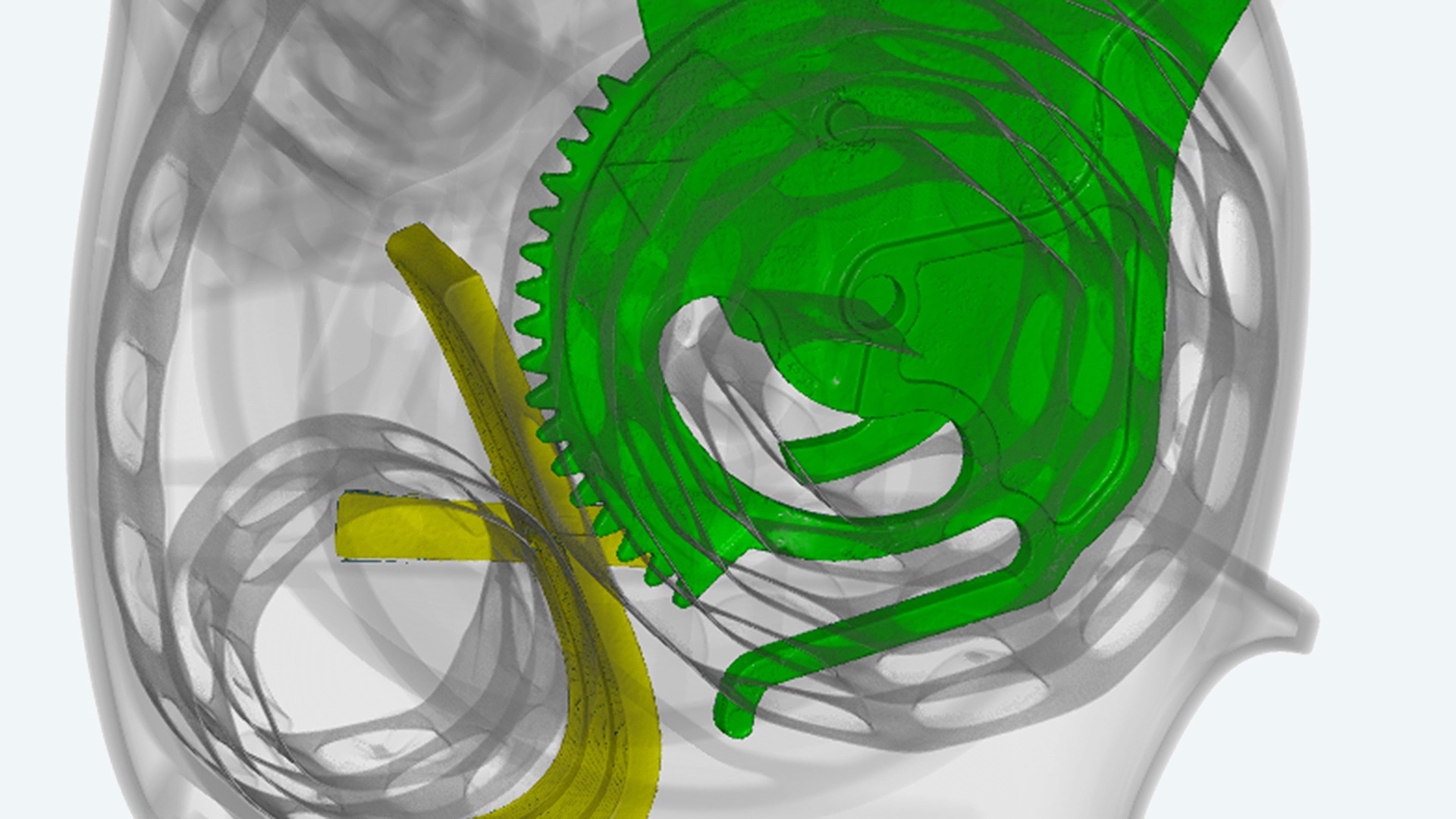

Séparation

La séparation automatique augmente la productivité en mesurant plusieurs composants à la fois et en les évaluant automatiquement séparément, ce qui réduit considérablement le temps de mesure et l'effort d'interaction avec l'opérateur.

Gamme ZEISS METROTOM

ZEISS METROTOM 1500

ZEISS METROTOM 1500 est un scanner de tomographie à rayons X avancé et flexible à haute vitesse et haute résolution dédié à une grande variété de pièces.

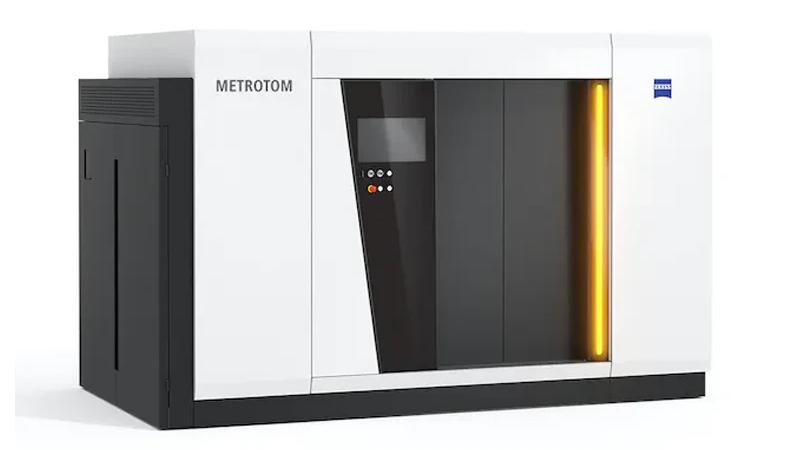

ZEISS METROTOM 800 225 kV HR

Ce scanner de tomographie à rayons X à grande vitesse est le choix idéal pour scanner rapidement et précisément des pièces plus denses de taille moyenne à grande.

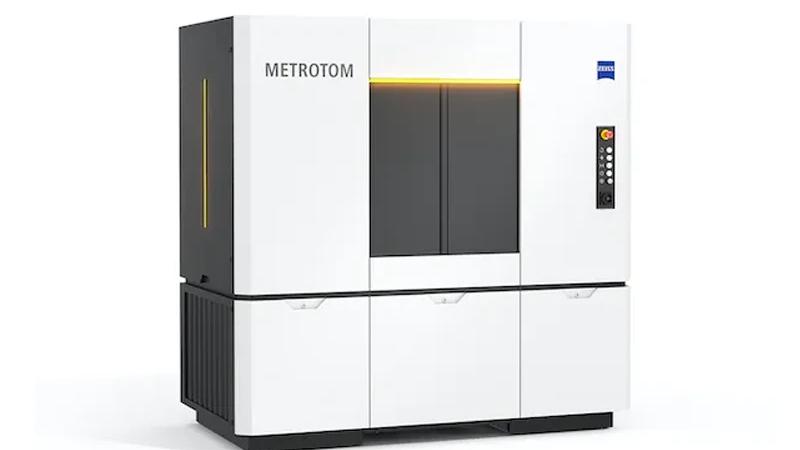

ZEISS METROTOM 6 scout

ZEISS METROTOM 6 scout excelle dans la mesure à ultra-haute résolution de pièces en plastique grâce à un détecteur à rayons X 3k.

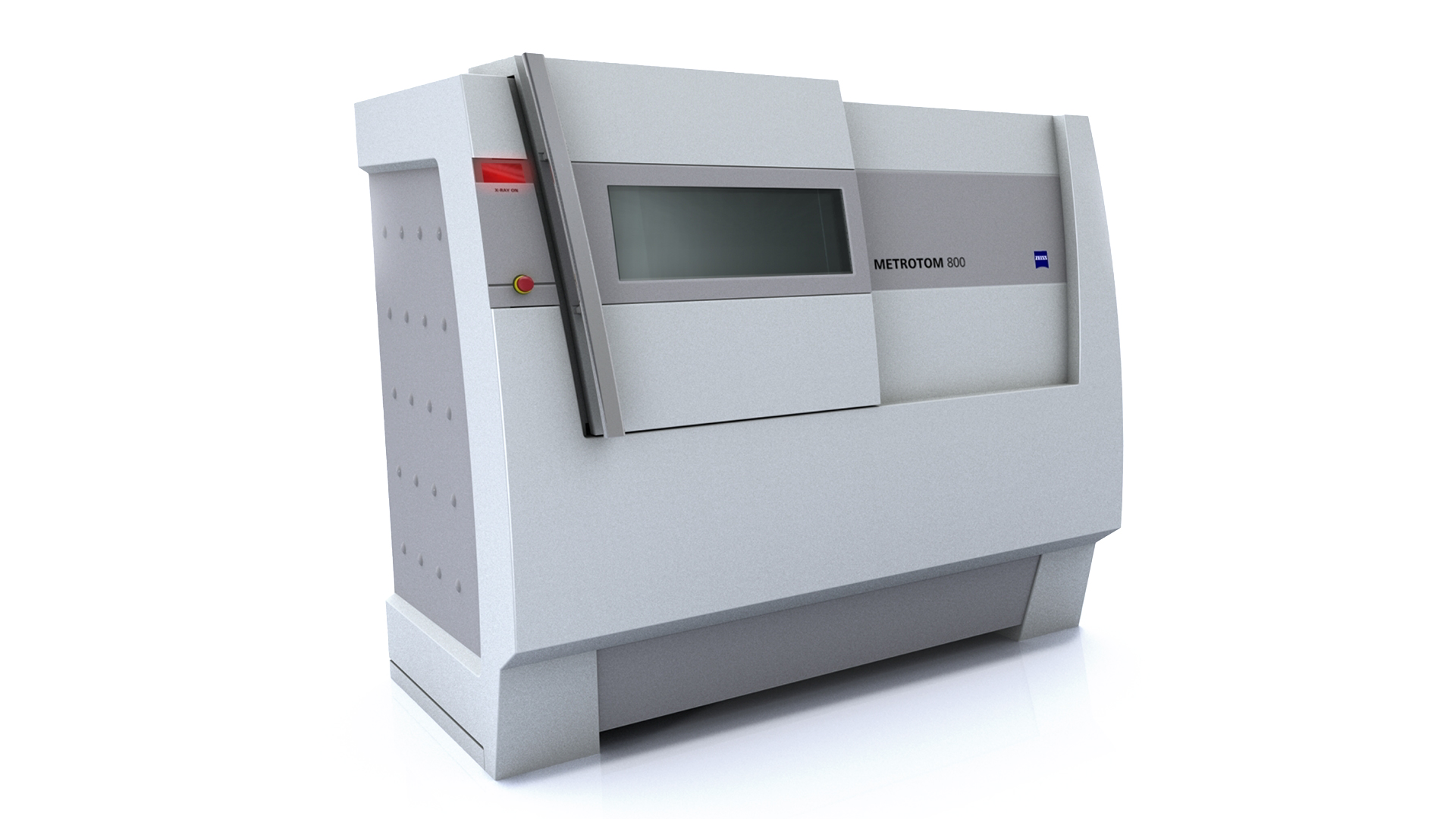

ZEISS METROTOM 800 130 kV
