ZEISS VoluMax 9 titan

Une solution puissante et unique pour des flux de travail efficaces

ZEISS VoluMax 9 titan associe une technologie puissante à une facilité d'utilisation maximale. Équipé d'un tube d'une tension de 450 kV et d'une puissance de 1 500 W, le système CT offre une force de pénétration remarquable et détecte de manière fiable les défauts dans les pièces à haute densité et les assemblages complexes multi-matériaux.
Le logiciel entièrement intégré ZEISS INSPECT X-Ray permet aux utilisateurs d'effectuer des tâches allant de l'étalonnage des scanners à la génération de rapports dans un seul et même logiciel.

Inspection fiable de matériaux denses et d'assemblages complexes
Le design compact permet d'utiliser au mieux l'espace disponible
Une solution logicielle unique pour un flux de travail sans faille

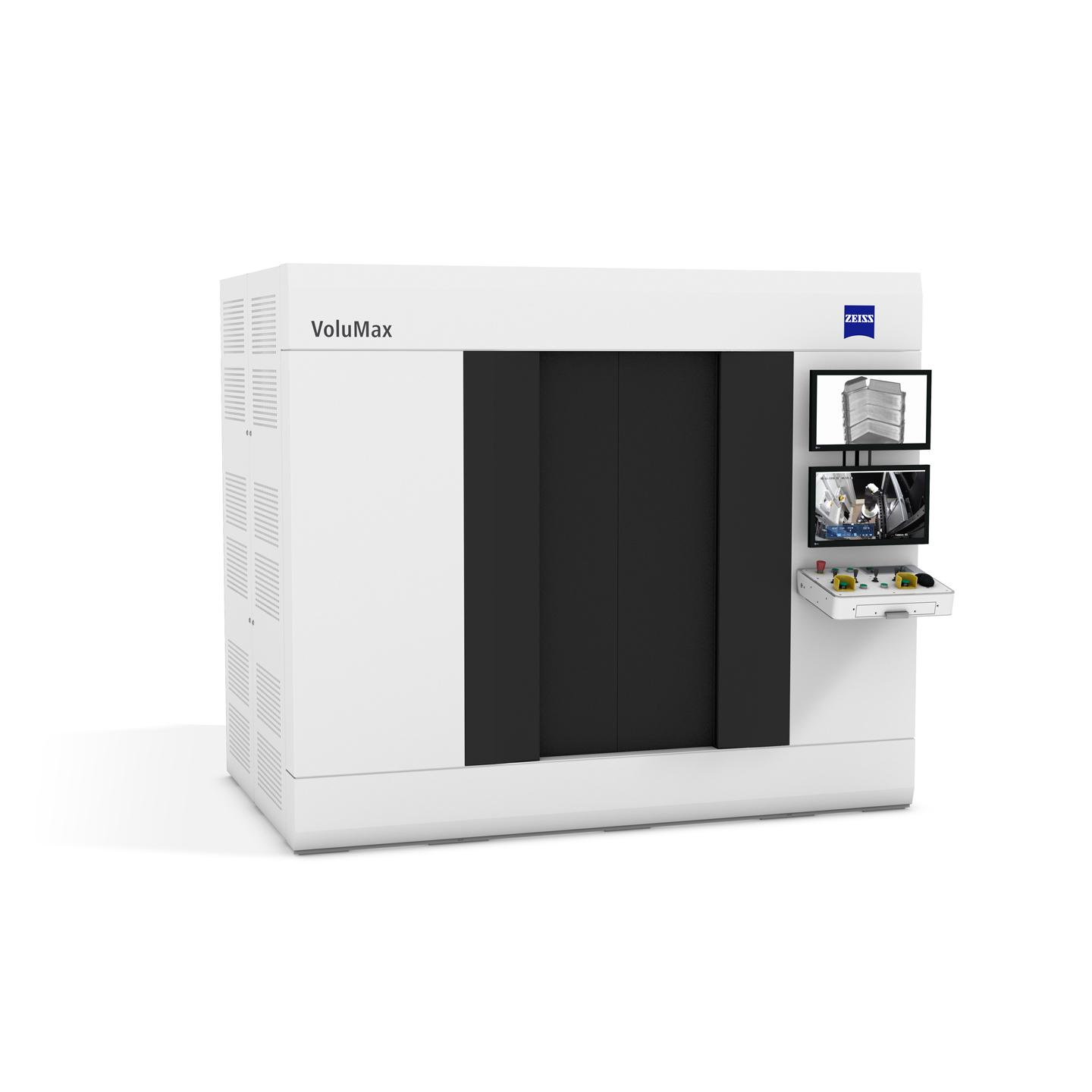

      Un scanner à rayons X puissant et facile d'utilisation

    ZEISS VoluMax 9 titan combine non seulement des performances de 450 kV avec une facilité d'utilisation exceptionnelle, mais c'est aussi le système le plus compact et le plus robuste de son genre sur le marché. Son intérieur spacieux peut accueillir des pièces mesurant jusqu'à 590 x 700 mm et pesant jusqu'à 60 kg, tandis que son détecteur 3k et sa puissance de 1 500 W offrent une force de pénétration remarquable, ce qui est essentiel pour la manipulation de composants volumineux et denses.

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de suivi. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d’accepter l’utilisation des technologies de suivi.

Puissance, qualité et facilité d'utilisation

Vos avantages en bref

ZEISS VoluMax 9 titan traite une grande variété d'applications qui posent des exigences diverses en matière d'efficacité et de qualité. Il offre un moyen fiable d'effectuer des inspections cohérentes des défauts sur des pièces très denses dans de nombreuses industries.

Avec le logiciel ZEISS INSPECT X-Ray entièrement intégré, les utilisateurs peuvent effectuer des tâches allant de l'étalonnage des scans à la génération de rapports. Même pour les débutants dans l'utilisation de tomographes industriels, ce logiciel garantit un flux de travail guidé tout au long du processus et donne d'excellents résultats dans l'inspection des défauts et le contrôle de l'assemblage des différents composants. Ses diverses fonctionnalités permettent de déterminer facilement l'état des principaux composants à rayons X, d'identifier les paramètres corrects du scanner CT, d'obtenir le volume reconstruit, de recevoir instantanément des vues 3D et d'effectuer des évaluations clés.

Design compact et intelligent

Le faible encombrement de la machine, le pupitre de commande intégré à l'armoire et le système de déplacement amélioré sont autant d'éléments qui contribuent à une flexibilité exceptionnelle. Les générateurs étant directement intégrés au système, ils ne nécessitent pas d'espace supplémentaire. Ce système compact mais spacieux peut traiter des pièces mesurant jusqu'à 590 x 700 mm, ce qui permet d'utiliser au mieux l'espace disponible.
Une solution robuste

Même dans des environnements de travail très difficiles, cet appareil robuste allie une longue durée de vie à des temps d'arrêt minimes. Le générateur et le moteur sont tous deux développés et produits en interne par ZEISS, ce qui souligne l'engagement en faveur de composants de qualité supérieure et l'amélioration de la productivité dans tous les domaines.
Un service ZEISS exceptionnel

ZEISS propose toute une série d'excellents services matériels et logiciels, ce qui permet de maintenir les besoins en maintenance à un niveau peu élevé tout en fournissant une assistance rapide en cas de besoin. Des équipes de techniciens et de formateurs de langue maternelle sont prêtes à être déployées dans 25 pays.
Retour sur investissement rapide

Grâce à son tube à rayons X de grande puissance et à son détecteur à scintillateur très sensible, les temps de cycle sont réduits au minimum. Des numérisations plus rapides, un design robuste et des normes de haute qualité permettent un retour sur investissement rapide pour les utilisateurs du ZEISS VoluMax 9 titan.
Chargement facile

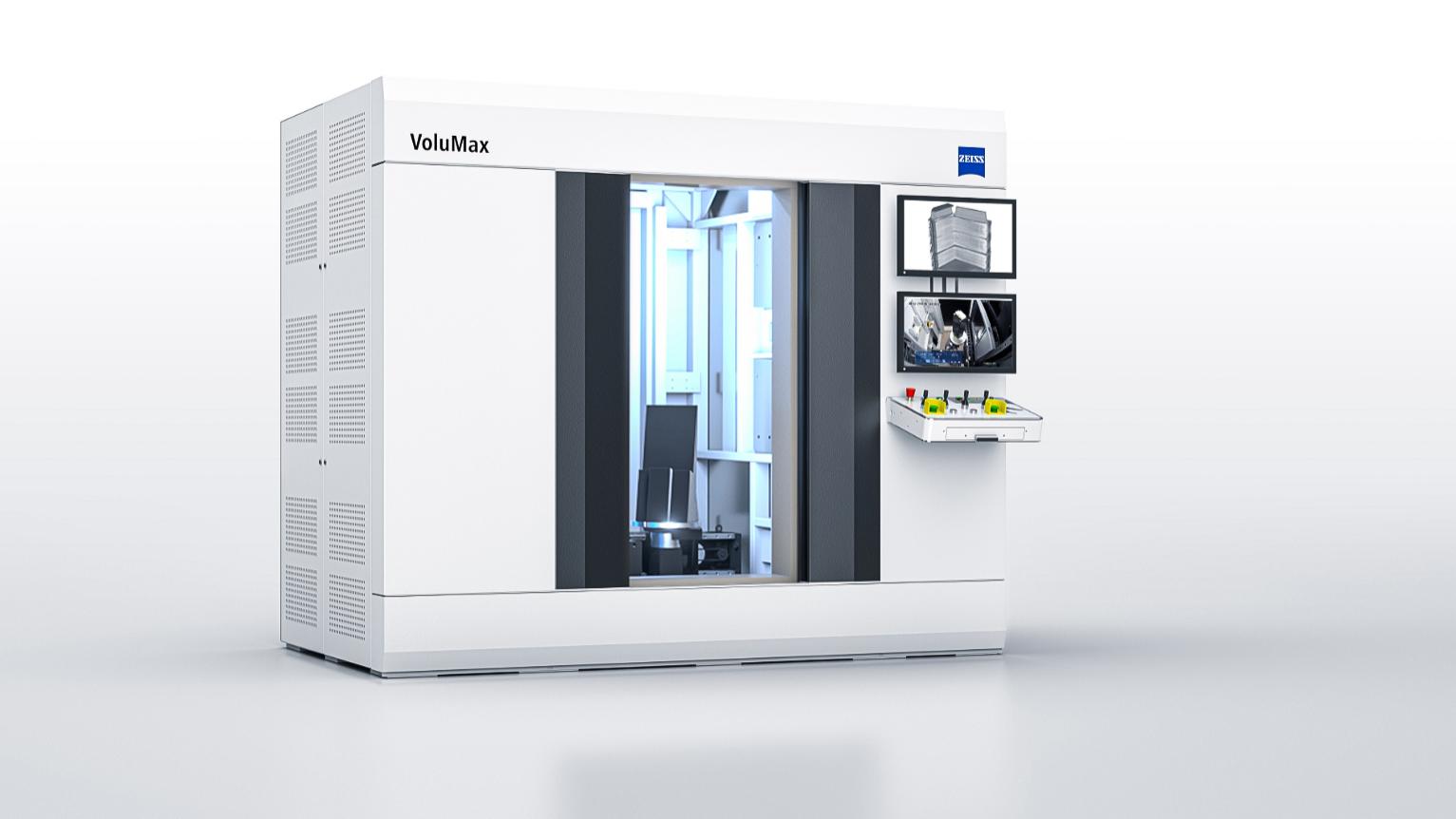

De larges portes coulissantes électroniques permettent de manipuler facilement des pièces de grande taille, tandis que le positionnement automatique des axes facilite le chargement et le déchargement. Ce fonctionnement ergonomique améliore le confort et la facilité d'utilisation.
Sécurité des utilisateurs

Conçue selon les normes de sécurité élevées et la qualité des composants inhérente à la marque ZEISS, cette machine favorise une expérience utilisateur sûre et simple.

Procédés de précision dans les industries exigeantes

Aperçu des applications typiques

NEV

Module de batterie

ZEISS VoluMax 9 titan réalise des inspections très fiables d'assemblages multi-matériaux tels que les modules de batteries. En éliminant les artefacts de durcissement du faisceau, il garantit des scans de meilleure qualité et plus rapides, avec une meilleure détectabilité.
NEV

Stator

Les utilisateurs bénéficient de temps de balayage rapides de 10 à 15 minutes, d'une résolution d'environ 100 μm, d'un faible bruit et d'artefacts réduits. ZEISS VoluMax 9 titan est une excellente solution complète pour la détection de la porosité des zones de soudure dans le processus de contrôle qualité des stators. Associé au logiciel de segmentation ZADD en option pour la détection automatisée des pores dans les épingles basée sur l'IA, ZEISS VoluMax 9 titan offre une facilité d'utilisation et une stabilité des pores critiques inégalées.

En savoir plus sur la ZADD
Aéronautique

Aubes du rotor

ZEISS VoluMax 9 titan fournit la haute tension et la puissance indispensables à l'inspection des matériaux denses. Il permet d'analyser les défauts des structures internes à chaque étape et de détecter de manière fiable les porosités dans des pièces telles que les aubes de turbine ou de ventilateur.
Électronique

Moteur du ventilateur

Pour l'inspection d'assemblages multi-métaux complexes, ZEISS VoluMax 9 titan offre la fiabilité dont vous avez besoin. Capable de reconnaître les fils de cuivre dans le moteur, il détecte aussi clairement d'autres composants, avec une résolution de bonne qualité.

Outre son fonctionnement convivial, le système ZEISS VoluMax 9 titan, compact et robuste, est doté de fonctionnalités supplémentaires qui garantissent des performances de haut niveau. Cliquez sur les points bleus de l'image ci-dessous pour en savoir plus sur les points forts du produit.

Points forts du produit

Performances maximales en ligne et en laboratoire de qualité

tube à rayons X 450 kV

la puissance de 1 500 W offre la force de pénétration nécessaire pour numériser de grandes pièces denses et obtenir des temps de cycle rapides.

Rapport système/volume des pièces

Élégant et spacieux, il peut accueillir des pièces mesurant jusqu'à 590 x 700 mm, telles que des modules de batterie ou des aubes du ventilateur

détecteur 3k

Avec 3 072 x 3 072 px, le détecteur à panneau plat garantit des projections à haute résolution pour une analyse de haute précision.

Dimensions compactes

Avec seulement 2 750 x 2 350 x 1 750 mm (générateurs inclus), le système le plus compact de sa catégorie s'intègre dans pratiquement tous les environnements de travail.

Console sur meuble

Le pupitre de commande intégré à l'armoire du système facilite l'utilisation et permet de gagner de l'espace puisqu'aucune table supplémentaire n'est nécessaire.

Intégration de logiciels

L'interaction parfaite avec ZEISS INSPECT X-Ray garantit une couverture exhaustive de tous les aspects, de l'étalonnage à la création de rapports.

Qualité des données

Le processus de scan 3D automatisé et les algorithmes de post-traitement du logiciel garantissent des données de haute qualité, permettant une analyse précise.

Flexibilité et automatisation avec ZEISS INSPECT X-Ray

En tant que solution unique, ZEISS INSPECT X-Ray gère le fonctionnement du système, la reconstruction du volume CT, l'évaluation et l'enregistrement des données. La facilité d'utilisation du système permet à un large éventail d'opérateurs, de la R&D à la production, d'atteindre un nouveau niveau de flexibilité.

Caractéristiques techniques


Dimensions (L x H x P)	2 750 mm x 2 350 mm x 1 750 mm
Poids du système	13 500 kg
Tension du tube	450 kV, 3,3 mA
Pas de pixel	139 μm
Détecteur à écran plat	3 072 x 3 072 px
Taille maximale de la pièce	Ø 590 x 700 mm
Poids max. composant	60 kg

Domaines d'application :
Modules de batterie, stators, aubes du rotor, assemblages électriques

Caractéristiques d'inspection :
Inspection non destructive et contrôle qualité des matériaux denses
